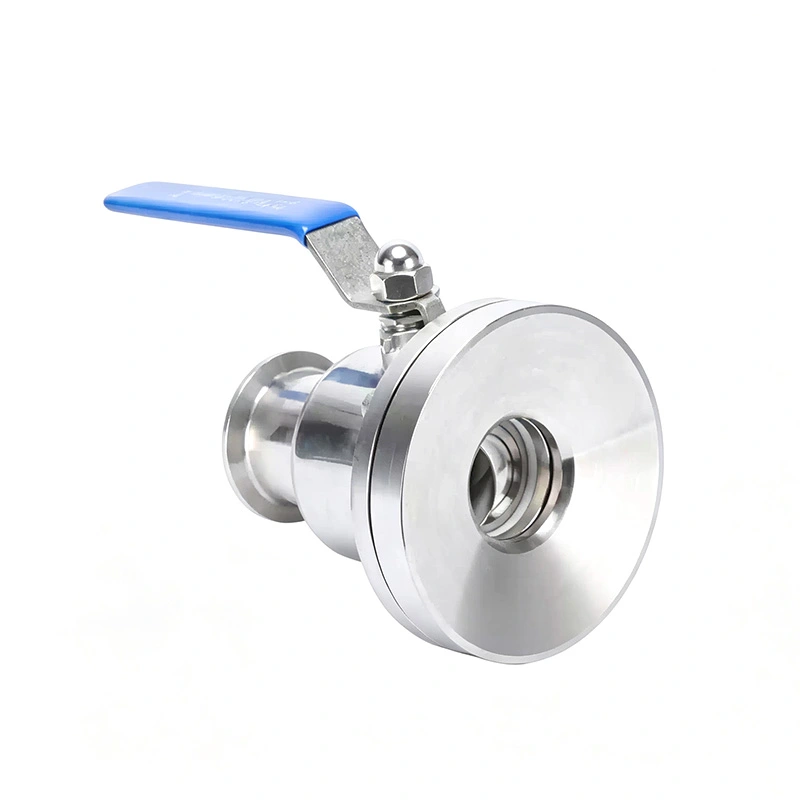

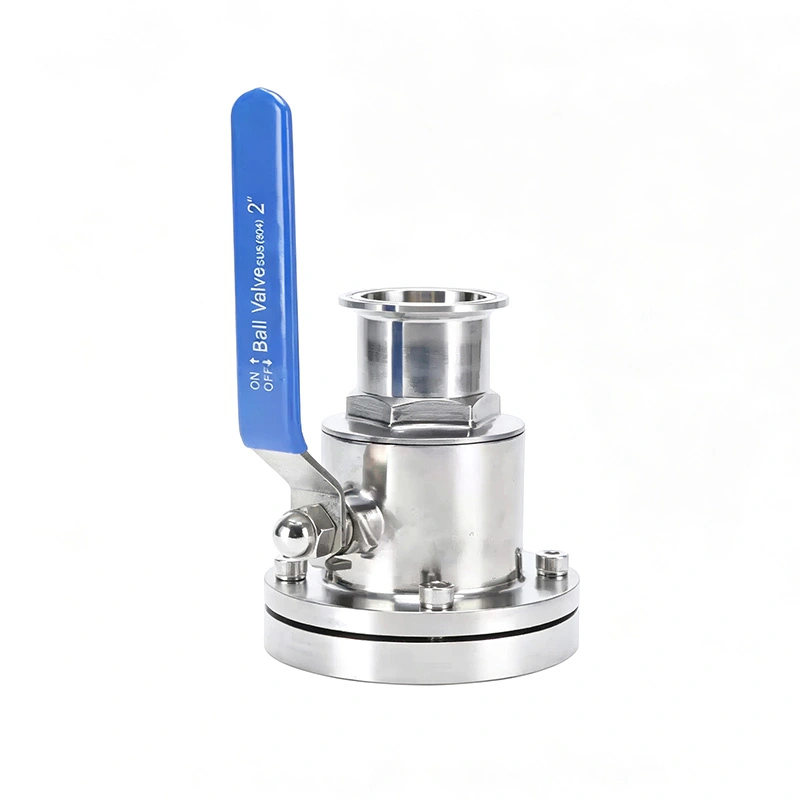

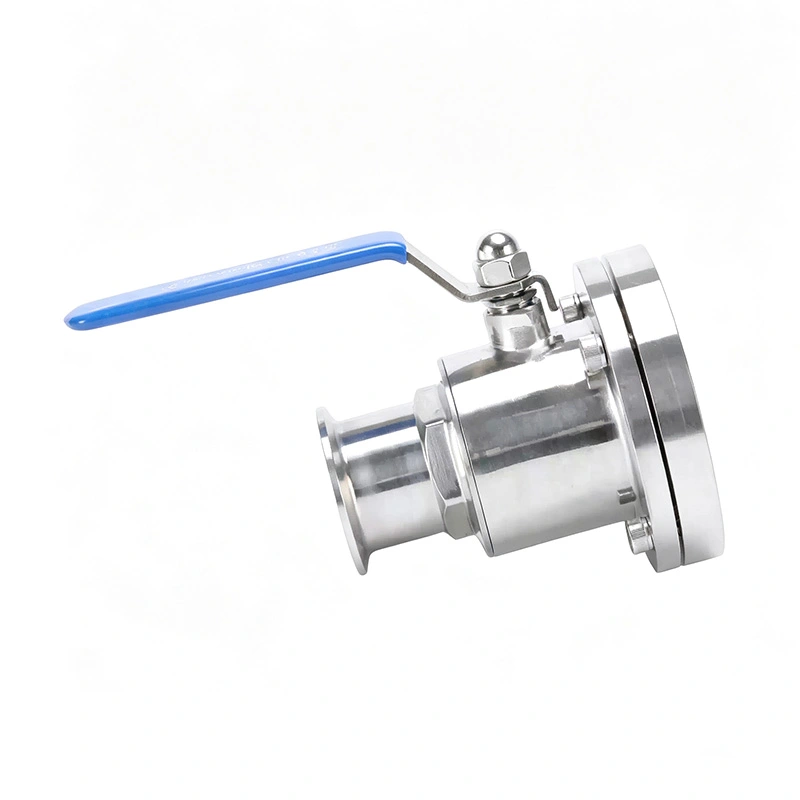

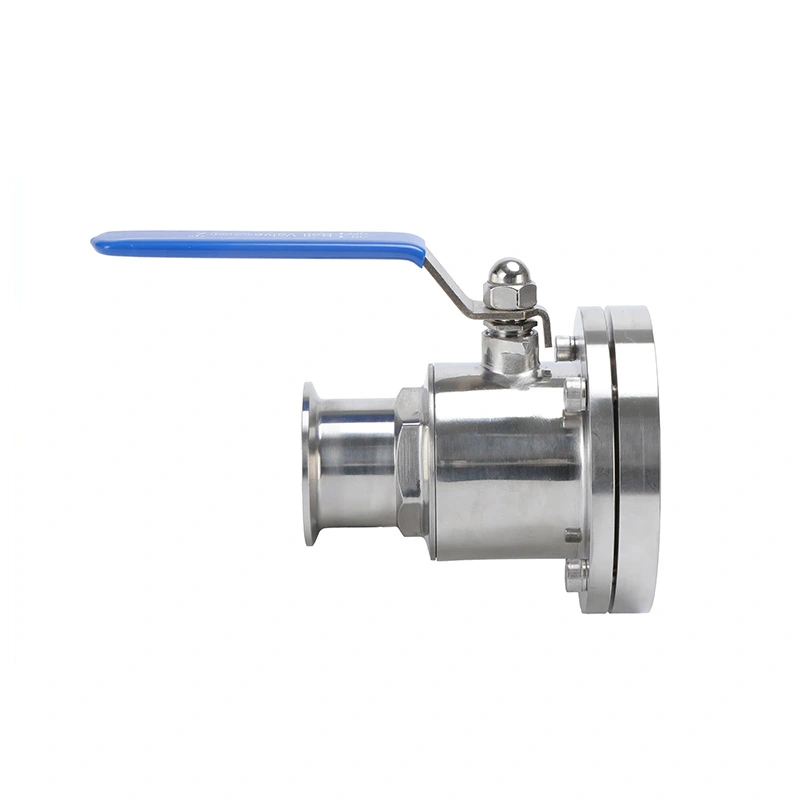

Saniteettisäiliön pohjapalloventtiili

Toisin kuin tavallisissa rivipalloventtiileissä, säiliön pohja on suunniteltu venttiilin välisen liitännän ympärille ja astian ulostulo. Sisäinen kanava auttaa vähentämään tuotteen pitoa säiliön pohjassa, mikä tekee venttiilistä sopii prosesseihin, joissa täydellinen tyhjennys, vähäinen jäännös ja helppo puhdistaa ovat tärkeitä.

Saniteettisäiliön pohjapalloventtiili on saatavana manuaalisella tai pneumaattisella toimilla, ja sitä voidaan käyttää lääke-, bioteknologia-, elintarvike-, juoma-, meijeri-, kosmetiikka- ja yhteensopivat hienokemialliset käsittelyjärjestelmät.

Säiliön pohjan asennus

1. Suora yhteys aluksen ulostuloon

Venttiili asennetaan säiliön tai prosessisäiliön alimpaan poistoaukkoon, mikä tarjoaa suoran virtausreitin säiliöstä alavirran putkilinjaan. Tämä kokoonpano soveltuu tuotteen tyhjentämiseen, säiliön tyhjennykseen, siirtoon ja prosessin vaihto.

2. Vähentynyt tuotteen säilyvyys

Venttiilin rakenne on suunniteltu minimoimaan tarpeettomat ontelot ja tuotteen kerääntyminen säiliön ulostulon ympärille. Tämä on erityisen tärkeää arvokkaille tuotteille, joissa jäännösmateriaali voi johtaa tuotteen häviämiseen tai lisääntymiseen puhdistusvaatimukset.

3. Soveltuu erilaisiin prosessilaitteisiin

Saniteettisäiliön pohjapalloventtiiliä voidaan käyttää varastosäiliöihin, sekoitussäiliöihin, reaktoreihin, käymisastioihin, ja muut saniteettiprosessiastiat, joissa vaaditaan pohjapurkaus ja eristys.

Viemäröinti ja tuotteen talteenotto

1. Täysreikäinen virtauskanava

Täysreikäinen pallo tarjoaa suuren sisäisen virtausalueen täysin auki. Tämä mahdollistaa prosessimedian siirtymisen pois säiliön ulostulo suhteellisen alhaisella virtausrajoituksella.

2. Tehokas säiliön tyhjennys

Pohjaasennettu kokoonpano tukee painovoima-avusteista tyhjennystä ja tuotteen siirtoa. Se sopii sovelluksissa, joissa astian sisällä oleva nestetilavuus on minimoitava tyhjennyksen aikana.

3. Pienempi tuotteen viive

Vähentämällä tarpeetonta kuollutta tilaa ulostulon ja venttiilikanavan ympärillä, muotoilu auttaa vähentämään jäännöstuotetta tyhjennyksen jälkeen. Tämä voi parantaa tuotteen talteenottoa ja yksinkertaistaa myöhempiä puhdistustoimenpiteitä.

Tiivistysrakenne

1. Automaattinen tiivisteen kompensointi

Venttiili sisältää automaattisen tiivisteen kompensointimekanismin tiivistyskontaktin ylläpitämiseksi käyttöolosuhteina muuttaa. Tämä auttaa kompensoimaan normaalia tiivisteen kulumista ja tukee tasaista sulkutehoa.

2. Kuplatiivis sulkeminen

Kun saniteettisäiliön pohjapalloventtiili on suljettu, tiivistejärjestelmä eristää säiliön alavirtauksesta putki. Oikea materiaali- ja painevalinta vaaditaan todellisten prosessiolosuhteiden mukaan.

3. Alhainen käyttömomentti

Sisäinen rakenne on suunniteltu vähentämään pallon pyörittämiseen vaadittavaa vääntömomenttia, mikä helpottaa manuaalista käyttöä ja automaattisten konfiguraatioiden toimilaitevaatimusten vähentäminen.

Hygieeninen puhdistus

1. Sileät sisäpinnat

Tuotteen kanssa kosketuksissa olevat pinnat on viimeistelty tarkasti, mikä vähentää alueita, joille tuotejäämät voivat kerääntyä. Standardi pintakäsittely on Ra ≤0,8 μm, Ra ≤0,4 μm on saatavana lisävarusteena.

2. CIP-yhteensopivuus

Venttiili voidaan liittää Clean-in-Place -järjestelmiin, jolloin puhdistusneste pääsee kulkemaan prosessilinjan läpi ilman venttiilin säännöllistä purkamista.

3. SIP-yhteensopivuus

Sterilointia vaativissa prosesseissa venttiili voidaan konfiguroida steriloi-in-Place -sovelluksiin ohjeiden mukaisesti. valitut tiivistemateriaalit ja käyttölämpötila.

Materiaalin ja tiivisteen valinta

1. Ruostumattomasta teräksestä valmistettu runko

Venttiili on saatavana ruostumattomasta teräksestä SS304 ja SS316L. SS316L sopii erityisen hyvin vaativiin tuotekontaktisovellukset, jotka vaativat parempaa korroosionkestävyyttä.

2. Tuote-kosketustiivisteet

Saatavilla olevia tiivistemateriaaleja ovat PTFE, EPDM ja silikoni. Sopiva materiaali tulee valita sen mukaan tuotteen koostumukseen, puhdistusaineisiin, lämpötilaan ja käyttöolosuhteisiin.

3. Pinnan viimeistelyasetukset

Vakiopintakäsittely on Ra ≤0,8 μm, kun taas valinnainen Ra ≤0,4 μm viimeistely on saatavana sovelluksiin, joissa on tiukemmat pintavaatimukset.

Manuaalinen ja pneumaattinen käyttö

1. Manuaalinen käyttö

Manuaalinen konfiguraatio tarjoaa suoran ohjauksen säiliön ulostulossa ja sopii prosessijärjestelmiin, joissa on venttiili toiminnon suorittaa käyttäjä.

2. Pneumaattinen käyttö

Pneumaattinen toimilaite mahdollistaa automatisoitujen prosessilaitteiden avaamisen ja sulkemisen etäältä. Se sopii tuotantolinjoja, joissa säiliön ulostulon on toimittava ohjelmoidun prosessisekvenssin mukaisesti.

3. Automaattinen säiliön tyhjennys

Pneumaattinen kokoonpano voidaan integroida PLC-pohjaisiin järjestelmiin säiliön tyhjennyksen koordinoimiseksi pumppujen kanssa, täyttöä laitteet, siirtoputket ja muut prosessilaitteet.

Virtaus ja toimintaperiaate

1. Avaa asento

Kun kuulareikä on linjassa putkilinjan kanssa, venttiili avaa päävirtauskanavan ja sallii tuotteen tyhjennys säiliöstä.

2. Suljettu asento

Kun pallo pyörii 90° avoimesta asennosta, kiinteä osa tukkii virtauskanavan ja eristää säiliön alavirtajärjestelmästä.

3. Säiliön tyhjennysasento

Poiston aikana pohjapoistoaukko mahdollistaa tuotteen liikkumisen suoraan kohti alavirtaa olevaa putkistoa. Täysreikäinen läpikulku auttaa vähentämään virtauksen rajoituksia ja tukee tehokasta siirtoa.

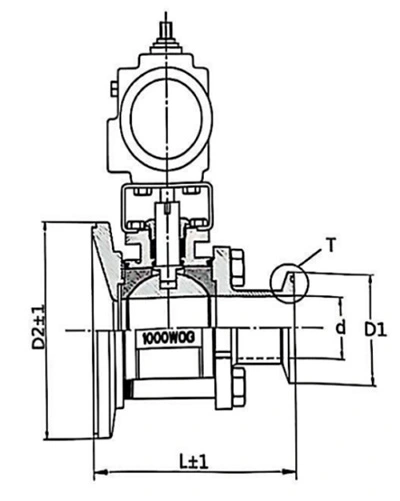

Tekniset tiedot

Saatavilla koot

Sovellukset

1. Farmaseuttinen käsittely

Saniteettisäiliön pohjapalloventtiiliä voidaan käyttää lääkkeiden varastointi- ja prosessisäiliöiden pohjassa valvottu tuotteen poisto, nesteen siirto ja puhdistus.

2. Biotekniikka ja käyminen

Se soveltuu käymisastioihin, bioprosessisäiliöihin ja nesteenkäsittelyjärjestelmiin, joissa on tehokas tyhjennys ja vaaditaan hygieenisiä prosessiolosuhteita.

3. Ruoan ja juoman jalostus

Käyttökohteita ovat maito, juomat, nestemäiset elintarvikkeiden ainesosat, kastikkeet ja muut yhteensopivat tuotteet, joita säilytetään tai käsitellään saniteettisäiliöissä.

4. Maidontuotanto

Pohjaan asennettu kokoonpano sopii maidon, jogurtin, kerman ja muiden meijerituotteiden käsittelyyn tuotteen talteenotto ja puhdistettavuus ovat tärkeitä.

5. Kosmeettisten tuotteiden valmistus

Venttiiliä voidaan käyttää säiliöissä, jotka sisältävät shampoota, voidetta, voidetta ja muita nestemäisiä tai viskoosisia kosmeettisia valmisteita.

6. Hieno kemiallinen käsittely

Yhteensopiville kemiallisille väliaineille venttiiliä voidaan käyttää prosessisäiliöissä, reaktoreissa ja varastosäiliöissä. Materiaali ja tiivistyksen yhteensopivuus tulee varmistaa todellisen kemiallisen koostumuksen perusteella.

Asennuksen valinta

1. Säiliön ulostulon asento

Venttiili tulee asentaa astian alimpaan käytännölliseen ulostuloon, kun vaaditaan maksimaalista tyhjennystä. The astian poistoaukon geometria tulee ottaa huomioon yhdessä venttiilin mittojen kanssa.

2. Putkiliitäntä

Saatavilla on Tri-Clamp-, hitsattu-, laippa- ja kierrekokoonpanot. Kytkennän tulee vastata olemassa olevaa säiliötä poisto- ja loppupään saniteettiputket.

3. Käyttöolosuhteet

Ennen valintaa ostajien tulee ilmoittaa prosessiväliaine, työlämpötila, työpaine ja vaadittu virtaus nopeus, puhdistusolosuhteet ja käyttötaajuus sopivan venttiilikokoonpanon määrittämiseksi.

Tarkastus ja toimitus

1. Mittatarkastus

Venttiilien mitat ja liitännät tarkistetaan etukäteen määritellyn koon ja konfiguraation mukaan lähetys.

2. Tiivistyksen tarkastus

Tiivistysjärjestelmä tarkastetaan asianmukaisen venttiilin sulkemisen ja vuodon varmistamiseksi soveltuvan testin mukaisesti vaatimukset.

3. Käyttötarkastus

Manuaalisten ja pneumaattisten konfiguraatioiden oikea avautuminen, sulkeminen ja toimilaitteen liike tarkistetaan ennen toimitusta.

4. Vie pakkaus

AVM käyttää kansainvälisiin kuljetuksiin sopivia suojapakkauksia. Paperi- ja puukoteloita voidaan käyttää sen mukaan venttiilikokoonpanon ja kuljetusvaatimusten mukaisesti ruostumattoman teräksen rungon, liitospäiden ja pneumaattiset komponentit.

Usein kysytyt kysymykset

1. Mihin säiliön pohjapalloventtiili on asennettu?

Se asennetaan saniteettisäiliöiden, reaktorien, sekoitusastioiden, käymisastioiden ja vastaavien pohjaan. prosessilaitteet.

2. Mikä on tärkein etu venttiilin asentamisesta säiliön pohjalle?

Kokoonpano tarjoaa suoran purkausreitin aluksesta ja auttaa vähentämään jäännöstuotetta aluksen ympärillä ulostulo, joka tukee tehokasta tyhjennystä ja tuotteiden talteenottoa.

3. Sopiiko venttiili viskoosisille tuotteille?

Sitä voidaan käyttää yhteensopiville viskoosisille tuotteille, mutta todellinen venttiilikoko tulee valita viskositeetin mukaan, virtausnopeus, lämpötila ja paine.

4. Voiko venttiiliä käyttää pneumaattisesti?

Kyllä. Pneumaattinen käyttö on saatavana automaattiseen säiliön tyhjennykseen ja prosessin kauko-ohjaukseen.

5. Mitä materiaaleja on saatavilla?

Venttiilin runko on saatavana ruostumattomasta teräksestä SS304 tai SS316L, PTFE-, EPDM- ja silikonitiivistevaihtoehdoilla.

6. Mitä tietoja on annettava tarjousta pyydettäessä?

Ostajien tulee ilmoittaa säiliön ulostulon koko, prosessiväliaine, lämpötila, paine, virtausnopeus, liitäntätyyppi, vaadittava tiivistemateriaali ja vaaditaanko manuaalinen vai pneumaattinen käyttö.
