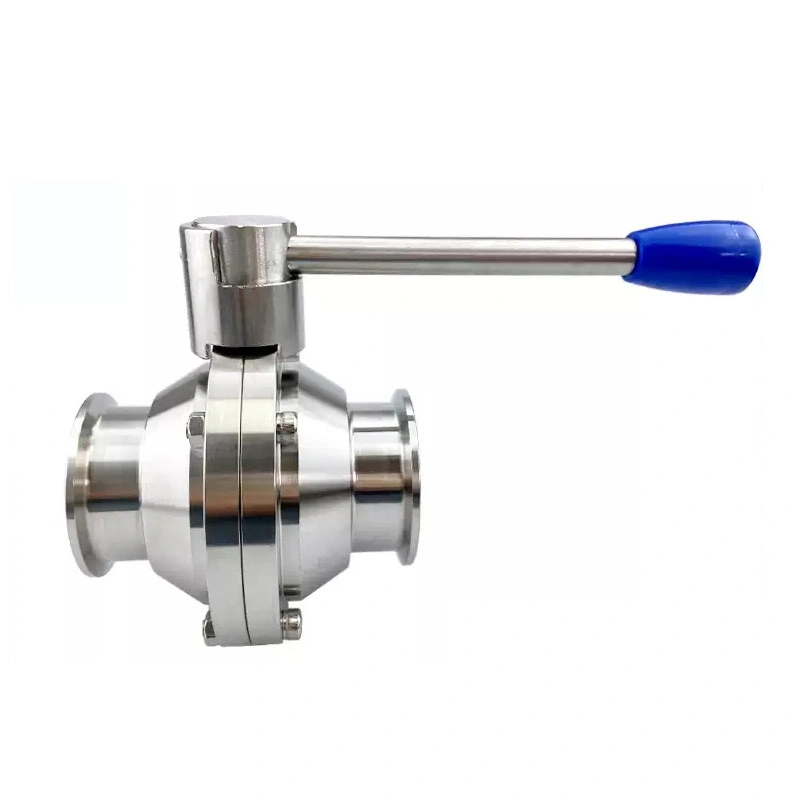

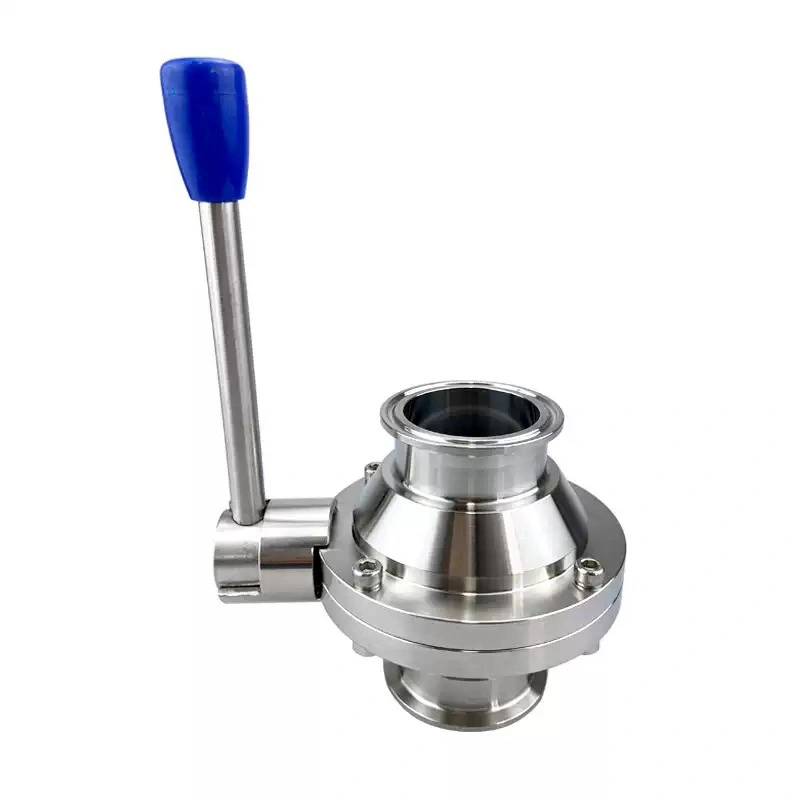

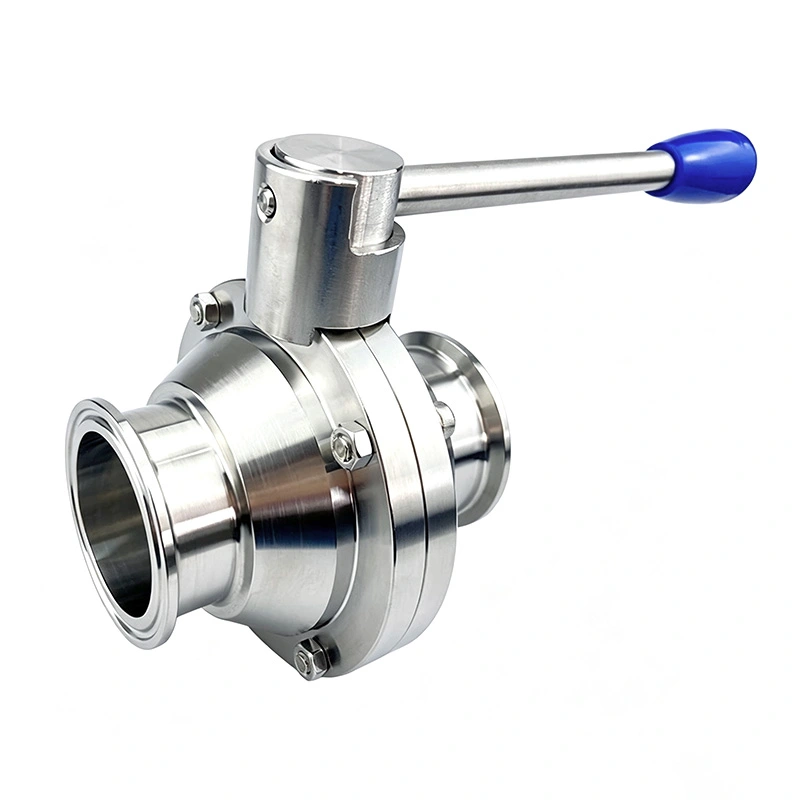

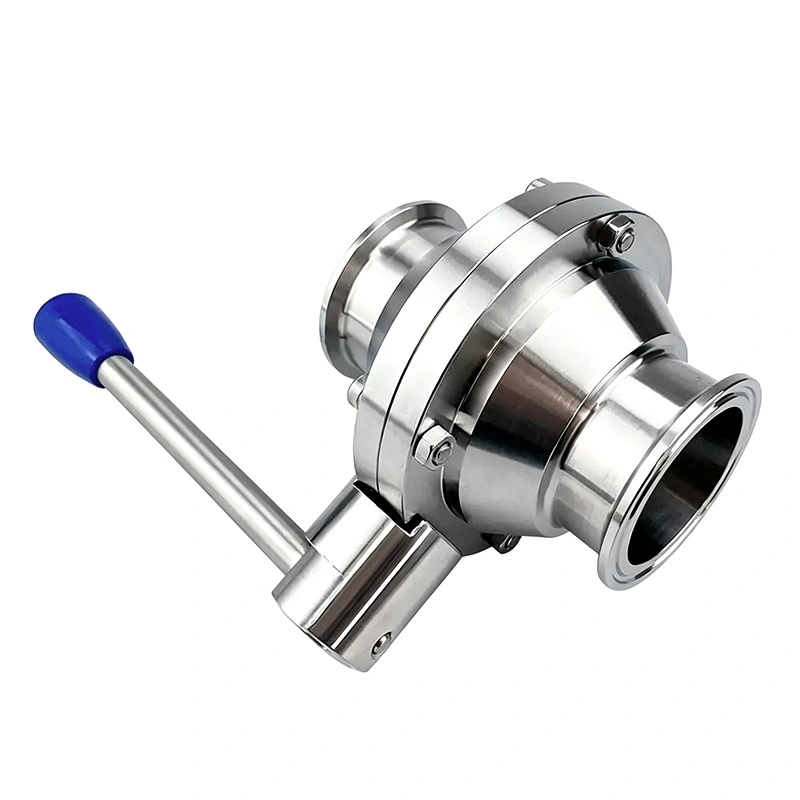

Sanitary Butterfly-tyyppinen palloventtiili

Sanitary Butterfly Type -palloventtiili on saatavana manuaalisilla ja automaattisilla käyttökokoonpanoilla. Sen ruostumaton teräsrakenne ja saniteettivirtausreitti tekevät siitä sopivan ruokaan ja juomaan, meijeri-, lääke-, bioteknologiaa, kosmetiikkaa ja yhteensopivia hienokemiallisia käsittelyjärjestelmiä.

Virtausasetus

1. Säädettävä virtausaukko

Sisäinen perhostyyppinen pallo muuttaa tehollista virtausaluetta venttiilin pyöriessä. Tämä antaa operaattoreille mahdollisuuden säädä prosessivirtausta täysin avoimen ja täysin suljetun asennon välillä tuotantovaatimusten mukaan.

2. Viskoosisen nesteen ohjaus

Suhteellisen avoin virtauskanava sopii korkeamman viskositeetin tuotteille, joissa liiallinen virtausrajoitus voi olla mahdollista vaikuttaa siirron suorituskykyyn. Tyypillisiä käyttökohteita ovat maitotuotteet, nestemäiset elintarvikkeet, kosmeettiset formulaatiot ja yhteensopivia prosessinesteitä.

3. Particle-Containing Liquids

Sanitary Butterfly Type -palloventtiiliä voidaan käyttää tietyille nestemäisille väliaineille, jotka sisältävät suspendoituneita tai pehmeitä hiukkasia. Hiukkaskoko, pitoisuus, viskositeetti, lämpötila ja virtausnopeus tulee varmistaa ennen venttiilin valintaa tiettyä prosessia varten.

Manuaalinen käyttö

1. 12-asentoinen kahva

12-asentoinen kahva tarjoaa noin 15° säätöaskeleita, jolloin käyttäjät voivat valita toistettavan välivirtausasennot. Se soveltuu prosesseihin, jotka vaativat tarkempaa manuaalista virtauksen säätöä.

2. 4-asentoinen vetokahva

4-asentoinen vetokahva tarjoaa useita määriteltyjä käyttöasentoja suoraviivaista manuaalista säätöä varten. Se on sopii, kun prosessissa käytetään ennalta määrättyjä virtausasetuksia jatkuvan säädön sijaan.

3. Käsittele valinta

Kahvan kokoonpano tulee valita vaaditun säätötarkkuuden mukaan. 12-paikkainen versio on sopii hienompaan manuaaliseen säätöön, kun taas 4-asentoinen versio sopii yksinkertaisempiin virtausasetuksiin.

Pneumaattinen ja sähköinen käyttö

1. Pneumaattinen käyttö

Pneumaattinen toimilaite muuttaa paineilmaliikkeen noin 90° pyöriväksi liikkeeksi, mikä mahdollistaa nopean venttiilin paikannus. Se soveltuu pneumaattisilla ohjausjärjestelmillä varustetuille tuotantolinjoille.

2. Sähkökäyttö

Sähkökäyttö voidaan valita, kun prosessi vaatii sähköisesti ohjattua venttiilin asennon tai kun paineilmaa ei ole saatavilla.

3. Automaattinen ohjaus

Käytettävä venttiili voidaan integroida PLC:hen ja muihin ohjausjärjestelmiin, mikä mahdollistaa venttiilin asennon toimimisen yhdessä pumpuilla, säiliöillä, täyttölaitteilla ja muilla prosessikoneilla.

Sisäinen virtausrakenne

1. Butterfly-tyyppinen pallo

Sisäpallo on erityisesti muotoiltu tarjoamaan säädettävä virtausaukko pyörimisen aikana. Tämä mahdollistaa venttiilin suorittaa virtauksen säätö putkilinjan sulkemisen lisäksi.

2. Pienempi virtausrajoitus

Kun venttiili lähestyy täysin avointa asentoa, virtauskanava tarjoaa suhteellisen esteettömän reitin venttiilille prosessiväliaine, mikä auttaa vähentämään tarpeetonta vastusta nesteen siirron aikana.

3. Välivirtauksen ohjaus

Kun pallo pyörii pois täysin avoimesta asennosta, käytettävissä oleva virtausalue pienenee. Tämä tarjoaa an välivirtauksen säätötoiminto ilman erillistä säätöventtiiliä.

Materiaalit ja tiivisteet

1. SUS304 ruostumaton teräs

SUS304 soveltuu yhteensopiviin elintarvike-, juoma-, kosmetiikka- ja yleisiin hygieniasovelluksiin standardi korroosionkestävyys täyttää prosessivaatimukset.

2. SUS316L ruostumaton teräs

SUS316L voidaan valita vaativampiin tuotekosketusolosuhteisiin, joissa korroosionkestävyys on korkeampi ja tiukempi tarvitaan materiaalivaatimuksia.

3. Tiivistysmateriaalin valinta

Tiivistemateriaali tulee valita prosessiväliaineen, lämpötilan, puhdistuskemikaalien ja sterilointiolosuhteet. Ostajien tulee ilmoittaa todelliset käyttöolosuhteet pyytäessään sopivaa kokoonpano.

Toimintaperiaate

1. Avaa asento

Kun sisäinen virtauskanava on linjassa putkilinjan kanssa, venttiili tarjoaa suurimman käytettävissä olevan virtausalueen käsitellä median siirtoa.

2. Säätöasento

Kun pallo pyörii väliasentoon, virtausalue on osittain rajoitettu. Tämä asento on tottunut ohjata prosessivirtausta vaadittujen tuotantoolosuhteiden mukaisesti.

3. Suljettu asento

Kun pallo saavuttaa kiinni-asennon, virtauskanava tukkeutuu ja tiivisterakenne sulkee ylä- ja alavirran puolen väliin.

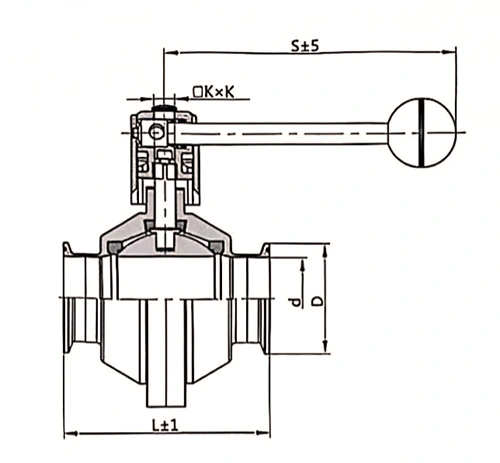

Tekniset tiedot

Saatavilla koot

Sovellukset

1. Ruoka ja maitotuotteet

Sanitary Butterfly -tyyppistä palloventtiiliä voidaan käyttää maidon, jogurtin, mehun, kastikkeiden, nesteiden ohjattuun siirtoon elintarvikkeiden ainesosia ja muita yhteensopivia tuotteita, joissa vaaditaan hygieenistä virtauksen säätöä.

2. Farmaseuttinen ja biotekniikka

Tyypillisiä sovelluksia ovat farmaseuttinen nesteen siirto, puskurin valmistus, bioprosessointilaitteet, korkea puhtaus nesteenkäsittely ja yhteensopiva hygieeninen prosessiputkisto.

3. Kosmeettinen tuotanto

Venttiiliä voidaan käyttää shampoon, lotioniin, voiteeseen ja muihin kosmeettisiin koostumuksiin, joissa viskositeetti ja kontrolloitu nesteen siirto ovat tärkeitä prosessinäkökohtia.

4. Hieno kemiallinen käsittely

Yhteensopivia kemiallisia väliaineita varten venttiiliä voidaan soveltaa nesteensiirto- ja prosessinohjausjärjestelmiin, joihin kuuluu viskoosi tai hiukkasia sisältävät materiaalit. Materiaalin ja tiivisteen yhteensopivuus tulee arvioida todellinen kemiallinen koostumus.

Ostajan valintaopas

1. Vahvista Process Medium

Ilmoita väliaineen nimi, viskositeetti, hiukkaspitoisuus, pitoisuus ja käyttölämpötila näiden tekijöiden vuoksi vaikuttaa suoraan venttiilin ja tiivistemateriaalin valintaan.

2. Define the Required Flow Control

Jos venttiiliä käytetään pääasiassa eristämiseen, peruskäyttökokoonpano voi olla riittävä. Jos välivirtaus säätöä tarvitaan, 12-asentoinen kahva tai käyttökokoonpano tulee harkita.

3. Vahvista putkilinjan mitat

Venttiilin koon ja liitäntämittojen tulee vastata olemassa olevaa saniteettiputkistoa. Tarjoa vaadittu nimelliskoko ja liitäntätyyppi tarjousta pyydettäessä.

4. Vahvista käyttötapa

Määritä tarvittava kahvatyyppi manuaalista käyttöä varten. Automaattisissa sovelluksissa määritä pneumaattinen tai sähköinen toimintaa ja tarjoa käytettävissä olevat ohjausolosuhteet.

Tarkastus ja lähetys

1. Mittatarkastus

Venttiilien mitat ja saniteettiliitännät tarkistetaan etukäteen määritellyn konfiguraation mukaan lähetys.

2. Käyttötarkastus

Manuaalisten ja ohjattujen konfiguraatioiden oikea liike ja sijainti tarkistetaan valitun mukaan toimintamekanismi.

3. Pinnan suojaus

Ruostumattomasta teräksestä valmistettu runko ja liitospäät on suojattu käsittelyn ja pakkaamisen aikana riskin vähentämiseksi naarmuja, muodonmuutoksia ja kontaminaatioita kuljetuksen aikana.

4. Vie pakkaus

AVM käyttää kansainvälisiin kuljetuksiin sopivia suojapakkauksia. Paperi- ja puukotelot voidaan järjestää venttiilin koon, käyttökokoonpanon ja lähetysvaatimusten mukaan.

Usein kysytyt kysymykset

1. Mihin Sanitary Butterfly -tyyppistä palloventtiiliä käytetään?

Sitä käytetään sekä virtauksen säätämiseen että sulkemiseen hygieenisissä prosessiputkissa, erityisesti silloin, kun kyseessä on välivirtaus säätöä tarvitaan.

2. Sopiiko viskooseille nesteille?

Kyllä. Venttiili on suunniteltu viskoosisia nesteitä koskeviin sovelluksiin, vaikka todellinen soveltuvuus riippuukin viskositeetti, lämpötila, virtausnopeus ja tietyn väliaineen ominaisuudet.

3. Pystyykö se käsittelemään hiukkasia sisältäviä nesteitä?

Sitä voidaan harkita yhteensopivien hiukkasia sisältävien nesteiden osalta. Partikkelikoko, pitoisuus, kovuus ja prosessi ehdot tulee vahvistaa ennen valintaa.

4. Mitä eroa on 12- ja 4-asentoisten kahvojen välillä?

12-asentoinen kahva tarjoaa noin 15° säätöaskeleita tarkempaan manuaaliseen virtausasemointiin. The 4-asentoinen kahva tarjoaa useita ennalta määritettyjä asentoja yksinkertaisempaa käyttöä varten.

5. Can the Valve Be Automated?

Kyllä. Saatavilla on pneumaattisia ja sähköisiä käyttövaihtoehtoja integroitaviksi automatisoituihin prosessijärjestelmiin.

6. Mitä tietoja tarvitaan venttiilin valintaan?

Ilmoita venttiilin koko, prosessiväliaine, viskositeetti, hiukkasten ominaisuudet, lämpötila, paine, vaadittu virtaus nopeus, yhteystyyppi ja ensisijainen manuaalinen tai automaattinen käyttötapa.
