Luotettavanäytteenottoventtiilion enemmän kuin pelkkä sulkukomponentti. Sillä on tärkeä rooli edustavien prosessinäytteiden saamiseksi samalla kun se vähentää kontaminaatiota, vuotoja, käyttäjän altistumista ja tuotehävikkiä. Kemiankäsittelyssä, lääkkeissä, elintarvikkeiden ja juomien tuotannossa, petrokemianteollisuudessa, vedenkäsittelyssä ja muissa teollisissa sovelluksissa oikea näytteenottoventtiili voi parantaa näytteen tarkkuutta ja tehdä rutiininomaisesta näytteenotosta turvallisempaa ja tehokkaampaa. Tässä oppaassa kerrotaan, miten näytteenottoventtiilit toimivat, miksi niiden suunnittelulla on merkitystä, tärkeimmät tyypit ja sovellukset, yleisimmät asennusongelmat, huoltokäytännöt ja tärkeimmät tekniset tekijät, jotka insinöörien tulee ottaa huomioon ennen näytteenottoratkaisun määrittämistä.

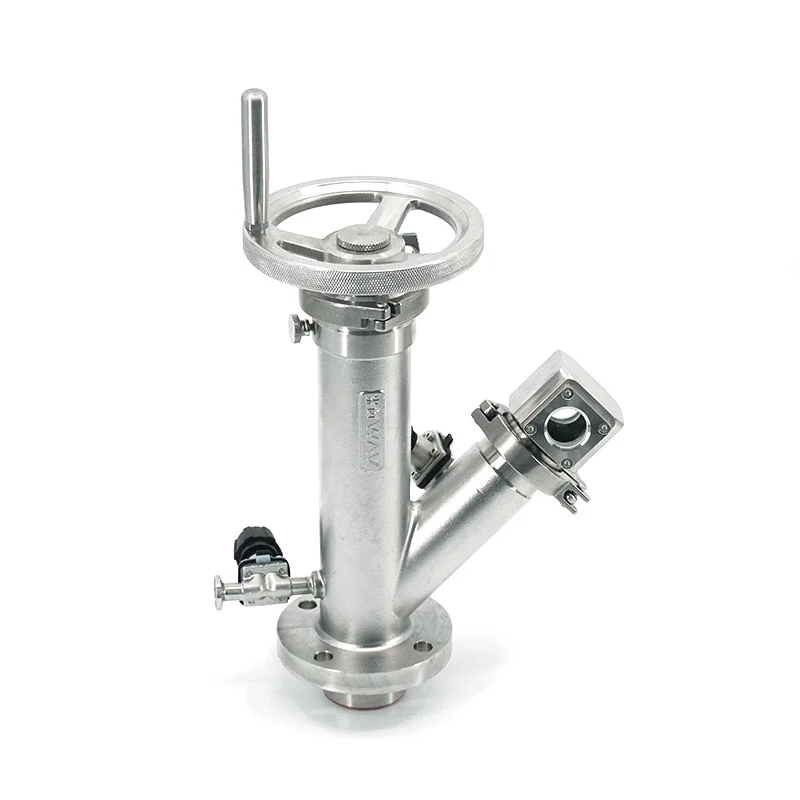

A näytteenottoventtiilion teollisuusventtiili, joka on suunniteltu mahdollistamaan käyttäjien tai automatisoitujen järjestelmien kerääminen valvotun määrän materiaalia prosessiputkistosta, säiliöstä, reaktorista, astiasta tai muista laitteista. Sovelluksesta riippuen näyte voi olla nestettä, kaasua, lietettä tai muuta prosessiväliainetta.
Toisin kuin tavallinen eristysventtiili, näytteenottoventtiili on suunniteltu erityisesti näytteenottovaatimusten mukaan. Tavoitteena ei ole vain avata ja sulkea virtausreitti. Tarkoituksena on kerätä näyte, joka edustaa tarkasti prosessia säilyttäen samalla prosessin eristyksen.
Tämä ero on erityisen tärkeä, kun näytemateriaali on kallista, vaarallista, syövyttävää, steriiliä, erittäin viskoosia tai herkkää kontaminaatiolle.
Prosessin vaatimuksista riippuen näytteenottoventtiileissä voi olla erilaisia runkomateriaaleja, tiivistysjärjestelyjä, käyttömenetelmiä, ulostulokokoonpanoja ja liitäntästandardeja.
Näytteenotto saattaa näyttää olevan pieni osa teollista toimintaa, mutta epätarkka tai vaarallinen näytteenotto voi aiheuttaa merkittäviä toimintaongelmia.
Laboratorioanalyysin arvo riippuu suuresti näytteen laadusta. Jos näyte ei edusta tarkasti prosessivirtaa, laboratoriotulokset voivat saada käyttäjät tekemään vääriä tuotantopäätöksiä.
Oikein sijoitettu ja suunniteltu näytteenottoventtiili auttaa vähentämään kuollutta määrää ja ei-toivottua kontaminaatiota, mikä parantaa kerättyjen näytteiden luotettavuutta.
Prosessilinjan avaaminen manuaalisesti ilman asianmukaista näytteenottojärjestelyä voi altistaa henkilöstön paineelle, lämpötilalle, myrkyllisille kemikaaleille tai muille vaaroille. Erillinen näytteenottoventtiili tarjoaa kontrolloidun menetelmän päästä käsiksi prosessiväliaineeseen.
Kemian-, lääke-, elintarvike- ja erikoismateriaalien valmistuksessa pienikin määrä hukkaan mentyä tuotetta voi tulla kalliiksi ajan myötä. Hallittu näytteenotto minimoi tarpeettoman purkauksen.
Käytännöllinen näytteenottojärjestelmä voi nopeuttaa rutiinitestausta. Operaattorit voivat kerätä näytteitä käyttämällä toistettavaa menettelyä sen sijaan, että improvisoivat yhteyksiä joka kerta.
Toimintaperiaate riippuu tietystä venttiilin rakenteesta, mutta perusprosessi on yksinkertainen.
Vaarallisia tai korkeapaineisia palveluita varten voidaan sisällyttää ylimääräisiä eristys-, huuhtelu-, tyhjennys- tai suojajärjestelyjä.
| Vaihe | Päätavoite | Mahdollinen riski ilman asianmukaista suunnittelua |
|---|---|---|
| Eristäytyminen | Erillinen prosessi pistorasiasta | Vuoto tai vahingossa vapautuminen |
| Avaaminen | Luo kontrolloitu virtaus | Paineen nousu tai hallitsematon purkaus |
| Kokoelma | Hanki edustava näyte | Saastuminen tai epätarkka analyysi |
| Päättäminen | Palauta suojaus | Jatkuva vuoto tai tuotehäviö |
Teolliset näytteenottovaatimukset vaihtelevat huomattavasti, joten näytteenottoventtiilejä on saatavana eri kokoonpanoissa.
Paras kokoonpano riippuu prosessiväliaineesta, paineesta, lämpötilasta, puhtausvaatimuksista, näytteenottotiheydestä ja halutusta keräysmenetelmästä.
Näytteenottoventtiilejä käytetään monilla prosessiteollisuuden aloilla, koska laadunvalvonta ja prosessin seuranta ovat välttämättömiä johdonmukaiselle tuotannolle.
| Teollisuus | Tyypillinen näytteenottotarkoitus | Tärkeä vaatimus |
|---|---|---|
| Kemiallinen käsittely | Koostumuksen ja prosessin seuranta | Kemiallinen kestävyys |
| Farmaseuttiset tuotteet | Laadun ja erän tarkastus | Puhdistettavuus ja saastumisen hallinta |
| Ruoka ja juoma | Tuotteiden laadun testaus | Hygieeninen rakenne |
| Petrokemian | Nesteen koostumuksen analyysi | Paineen ja lämpötilan kestävyys |
| Vedenkäsittely | Veden laadun seuranta | Korroosionkestävyys |
| Energia & Utilities | Prosessin kunnon seuranta | Luotettava tiivistys |
Näytteenottoventtiilin määrittäminen vain putken koon perusteella voi johtaa huonoon suorituskykyyn. Insinöörien tulee arvioida koko prosessiympäristö.
Tunnista, käsitteleekö venttiili vettä, öljyä, kaasua, kemikaaleja, lietettä, lääkeaineita, elintarvikkeita tai muuta väliainetta. Kemiallinen yhteensopivuus prosessinesteen ja kostuvien materiaalien välillä on olennaista.
Venttiili on mitoitettu asianmukaisesti normaalille käyttöpaineelle sekä asiaankuuluville painevaihteluille. Korkeapaineinen näytteenotto vaatii erityistä huomiota eristämiseen ja liitosten eheyteen.
Sekä venttiilirungon että tiivistemateriaalien on pysyttävä sopivina koko käyttölämpötila-alueella. Lämpötilan vaihtelu voi myös vaikuttaa tiivistyksen suorituskykyyn ajan myötä.
Ruostumatonta terästä käytetään laajalti vaativissa teollisuusympäristöissä sen lujuuden ja korroosionkestävyyden vuoksi, kun taas erikoisseokset tai vuorausmateriaalit voivat olla sopivia aggressiivisempiin väliaineisiin.
Kuollut tilavuus viittaa alueisiin, joihin prosessimateriaali voi jäädä loukkuun. Liiallinen kuollut tilavuus voi aiheuttaa näytteen kontaminaatiota, jäämien kerääntymistä tai viivästynyttä vastetta näytteenoton aikana.
Kytkennän tulee vastata prosessiputkistoa ja keräyslaitteistoa. Yleisiä vaatimuksia voivat olla kierre-, laippa-, hitsatut, saniteetti- tai erikoisliitokset.
Manuaaliset venttiilit voivat sopia satunnaiseen näytteenottoon, kun taas automaattiset venttiilit voivat olla edullisia, kun näytteenotto on toistettava usein tai integroitava prosessinohjausjärjestelmään.
Kun näytteenottotulokset ovat epäjohdonmukaisia, venttiili itsessään ei välttämättä aina ole ainoa ongelma. Useat tekijät voivat vaikuttaa huonoon suorituskykyyn.
| Ongelma | Mahdollinen syy | Käytännön parannus |
|---|---|---|
| Epäjohdonmukaiset näytteet | Huono näytteenottopaikka tai kuollut tilavuus | Tarkista venttiilin asento ja näytteenottomenettely |
| Ulkoinen vuoto | Kuluneet tiivisteet tai väärä asennus | Tarkasta tiivisteosat ja liitännät |
| Vaikea toiminta | Väärä venttiilin koko tai kerrostumia | Valitse sopiva suunnittelu ja huoltoväli |
| Saastuminen | Jäännösmateriaalia venttiilin ontelossa | Käytä pienikokoisia tai puhdistettavia malleja |
| Liiallinen tuotehäviö | Huono virtauksen säätö tai ylimitoitettu ulostulo | Optimoi venttiili- ja keräyskokoonpano |
Jopa korkealaatuinen näytteenottoventtiili voi toimia huonommin, jos se on asennettu väärin tai huollettu epäjohdonmukaisesti.
Kriittisissä sovelluksissa ennaltaehkäisevä huolto on yleensä tehokkaampaa kuin odottaminen, kunnes näytteenottoventtiili alkaa vuotaa tai muuttuu vaikeaksi käyttää.
AVM Extraordinary Intelligent Control Equipment Co., Ltd.keskittyy älykkäisiin ohjauslaitteisiin ja teollisuusventtiiliratkaisuihin, jotka on suunniteltu käytännön prosessivaatimusten mukaan. Näytteenottoventtiilijärjestelmiä arvioivien asiakkaiden tärkein tavoite ei ole vain venttiilin hankkiminen, vaan luotettavan näytteenottoratkaisun kehittäminen, joka sopii todelliseen prosessiympäristöön.
Ammattimaisen toimittajan tulee pystyä keskustelemaan sovellusparametreista, kuten väliaineen ominaisuuksista, käyttöpaineesta, lämpötilasta, liitäntävaatimuksista, näytteenottotiheydestä, asennusolosuhteista ja automaatiovaatimuksista ennen kokoonpanon suosittelemista.
Näiden parametrien antaminen antaa toimittajalle mahdollisuuden arvioida yhteensopivuutta tarkemmin ja auttaa vähentämään riskiä valita venttiili, joka ei sovellu todelliseen käyttöympäristöön.
Päätarkoituksena on tarjota valvottu ja turvallinen menetelmä edustavan näytteen keräämiseksi prosessijärjestelmästä prosessin eristämisen säilyttäen.
Kyllä, näytteenottoventtiilit voidaan suunnitella vaativiin paineolosuhteisiin. Venttiilin paineen, rungon rakenteen, tiivisteiden, liitäntöjen, asennuksen ja näytteenottomenettelyn on kuitenkin oltava asianmukaisia todellisiin käyttöolosuhteisiin.
Yleisiä materiaaleja ovat ruostumaton teräs ja muut seokset, jotka on valittu korroosionkestävyyden, lämpötilan, paineen, puhtauden ja prosessiväliaineen vaatimusten mukaan. Tiivistemateriaalien kemiallinen ja lämpötilan yhteensopivuus tulee myös tarkistaa.
Kuollut tilavuus voi säilyttää edellisen prosessimateriaalin, mikä saattaa saastuttaa seuraavan näytteen. Pienen tilavuuden mallit voivat siksi olla arvokkaita, kun näytteen tarkkuus ja toistettavuus ovat tärkeitä.
Kyllä. Tietyt näytteenottoventtiilit voidaan integroida toimilaitteisiin, ohjausjärjestelmiin, instrumentointiin ja automaattisiin näytteenottolaitteisiin. Automaatio voi parantaa toistettavuutta ja vähentää toistuvien manuaalisten toimenpiteiden tarvetta.
Yleistä huoltoväliä ei ole. Sopiva taajuus riippuu käyttöpaineesta, lämpötilasta, väliaineen ominaisuuksista, näytteenottotaajuudesta, venttiilin rakenteesta ja valmistajan suosituksista. Kriittiset palvelut saattavat vaatia useammin tarkastuksia.
Insinöörien tulee arvioida prosessiväliaine, paine, lämpötila, venttiilimateriaalit, tiivistemateriaalit, liitäntätyyppi, virtausvaatimukset, kuollut tilavuus, näytteenottomenetelmä, asennusolosuhteet, huoltovaatimukset ja automaatiotarpeet.
Näytteenottoventtiili voi olla suhteellisen pieni komponentti suuressa prosessijärjestelmässä, mutta sen vaikutus näytteen tarkkuuteen, prosessin turvallisuuteen, tuotehävikkiin ja toimintatehokkuuteen voi olla merkittävä.
Oikea suunnittelu auttaa käyttäjiä saamaan edustavia näytteitä altistamatta tarpeettomasti henkilökuntaa tai ympäröivää ympäristöä käsittelyaineille. Se voi myös vähentää kontaminaatiota, parantaa toistettavuutta, yksinkertaistaa huoltoa ja tukea automatisoitua prosessin seurantaa.
Tästä syystä näytteenottoventtiilin määrittelyn tulisi perustua todellisiin prosessiolosuhteisiin eikä pelkästään venttiilin kokoon tai ostohintaan. Paine, lämpötila, välineiden yhteensopivuus, tiivistyskyky, kuollut tilavuus, liitäntäkonfiguraatio, näytteenottotaajuus ja automaatiovaatimukset on kaikki arvioitava ennen asennusta.
Riippumatta siitä, koskeeko sovellus kemiallista käsittelyä, lääkkeitä, ruokaa ja juomaa, petrokemian tuotteita, vedenkäsittelyä tai muuta teollista prosessia, huolellisesti suunniteltu näytteenottojärjestelmä voi tarjota pitkäaikaista toiminnallista arvoa.
Jokaisella prosessilla on erilaiset vaatimukset. Jos tarvitset apua venttiilimateriaalien, liitäntäkokoonpanojen, käyttöolosuhteiden tai näytteenottovaatimusten arvioinnissa, ota yhteyttä osoitteeseenAVM Extraordinary Intelligent Control Equipment Co., Ltd.voi keskustella sovelluksestasi ja auttaa kehittämään sopivan teollisuuden ohjausratkaisun.
Ota yhteyttäprosessispesifikaatioidesi ja sovellusvaatimustesi kanssa tutkiaksesi näytteenottoventtiiliratkaisua, joka on suunniteltu luotettavaan toimintaan, kontrolloituun näytteenottoon ja pitkän aikavälin prosessin suorituskykyyn.
