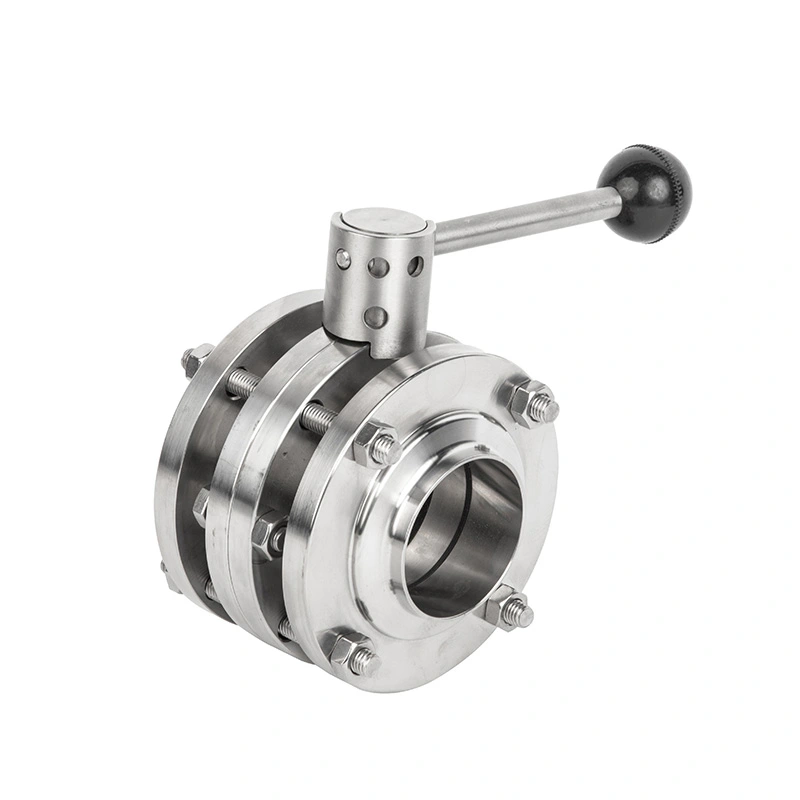

Terveys ruostumattomasta teräksestä Manuaalinen 3-osainen läppäventtiili

Kolmiosainen rakenne tarjoaa kätevän pääsyn sanitary Stainless Steel Manual 3-Piece Butterfly Venttiilin runko ja sisäiset tiivistekomponentit, joista on hyötyä tarkastuksessa, puhdistuksessa, tiivisteen vaihdossa ja rutiineissa huolto. Ruostumaton teräsrakenne ja saniteettiliitäntävaihtoehdot tekevät venttiilistä sopivan puhdistukseen käsittelyympäristöissä, joissa hygienia ja luotettava toiminta ovat tärkeitä.

Venttiiliä käytetään yleisesti lääketeollisuudessa, bioteknologiassa, elintarvikkeissa ja juomissa, meijeriteollisuudessa, kosmetiikassa ja muissa saniteettituotteissa. käsittelyjärjestelmät nesteen siirtoon, linjan eristämiseen, tyhjennykseen ja virtauksen säätöön.

Tuotteen ominaisuudet

1. Kolmiosainen rakenne helpottaa huoltoa

Kolmiosaisen rakenteen ansiosta venttiilin runkoon ja sisäisiin komponentteihin on helpompi päästä käsiksi huolto. Verrattuna vaikeammin purettavissa oleviin rakenteisiin tämä kokoonpano sopii käsittelylinjat, jotka vaativat säännöllistä tarkastusta, puhdistusta tai tiivistekomponenttien vaihtoa.

2. Suora manuaalinen virtauksen säätö

Manuaalinen lukituskahva ohjaa suoraan venttiilin asentoa ilman paineilmaa, sähköjohdot tai pneumaattiset ohjauslaitteet. Käyttäjät voivat valita täysin avoimen, täysin suljetun tai keskitason paikat prosessivaatimusten mukaan.

3. Ruostumattomasta teräksestä valmistettu rakenne

Venttiili valmistetaan hygieenisiin prosessisovelluksiin sopivista ruostumattomista teräskomponenteista. Sileä sisäinen rakenne auttaa vähentämään väliaineen kertymistä ja helpottaa saniteettiputkistojen puhdistusta.

4. 90° kiertokäyttö

Sanitary Stainless Steel Manual 3-osainen läppäventtiili käyttää neljäsosakierrosta toimintamekanismia. Kääntämällä kahva ajaa perhoslevyä noin 90°, jolloin käyttäjä voi vaihtaa avoimen ja kiinni välillä asentoja tai säädä virtauskanavaa väliasentoon.

5. Useita saniteettiliitäntöjä

AVM tarjoaa erilaisia liitäntäkonfiguraatioita erilaisten putkistojen, mukaan lukien puristin, hitsaus, kierteitetyt ja kolmiosaiset liitokset. Erilaisia mittastandardeja voidaan valita olemassa olevan mukaan prosessiputki.

Toimintaperiaate

Manuaalinen läppäventtiili ohjaa prosessiväliainetta sisäisen kiekon pyörimisen kautta.

Kun kahva pyörittää kiekkoa niin, että se on linjassa putkilinjan kanssa, venttiili on auki-asennossa ja antaa median kulkea läpi. Kun kiekko pyörii poispäin virtaussuunnasta, käytettävissä oleva virtausalue pienenee ja virtausta voidaan säätää. Kun kiekko saavuttaa kiinni-asennon, se painaa tiivistettä vasten rakenne putkilinjan eristämiseksi.

Lukitusmekanismi auttaa säilyttämään valitun asennon käytön aikana, mikä vähentää tahatonta liikettä tärinää tai normaaleja prosessiolosuhteita.

Manuaalinen käyttö

Manuaalinen versio sopii erityisen hyvin prosessilinjoille, joissa käyttäjät tarvitsevat suoran pääsyn venttiiliin ja automaattinen käyttö ei ole tarpeen.

Kahvaa voidaan käyttää eristämiseen laitteen huollon, prosessin säädön, puhdistuksen, tyhjennyksen tai linjan aikana vaihtaminen. Koska venttiili ei vaadi ulkoista pneumaattista syöttöä, sen asennus on verrattain hyvä yksinkertaista ja voi vähentää apukomponenttien määrää putkilinjan ympärillä.

Tiloissa, joissa on useita yksittäisiä saniteettiventtiilejä, manuaalista konfigurointia voidaan käyttää myös paikoissa, joissa toistuvaa etäkäyttöä ei tarvita.

Sovellukset

1. Farmaseuttinen ja biotekniikka

Venttiili voidaan asentaa lääkenesteen siirtolinjoihin, puskurinvalmistusjärjestelmiin, bioprosessilaitteisiin, steriilit prosessiputket, erittäin puhtaat nestejärjestelmät ja puhtaat sähkölinjat, joissa hygieeninen toiminta ja luotettava manuaalinen eristys vaaditaan.

2. Ruoka ja juoma

Tyypillisiä käyttökohteita ovat meijerituotteiden jalostus, maidon ja jogurtin valmistus, juomien valmistus, mehujen valmistus, elintarvikkeiden ainesosien siirto, panimojärjestelmät ja nestemäisten elintarvikkeiden käsittelyputkistot.

3. Kosmetiikka ja henkilökohtaiset hygieniatuotteet

Venttiili soveltuu nestemäisiin ja puolinestemäisiin tuotteiden siirtojärjestelmiin, joita käytetään shampoon, voiteen, voiteen, kosmetiikkaan ainesosat ja muut henkilökohtaiset hygieniatuotteet.

4. Hygieeniset apuohjelmat ja prosessijärjestelmät

Sitä voidaan käyttää myös saniteettivesilinjoissa, puhdistusjärjestelmissä, prosessialuksilla, varastointi- ja siirtolaitteissa sekä muut hygieeniset putkistosovellukset, jotka edellyttävät manuaalista virtauksen ohjausta tai sulkemista.

Tuotteen rakentaminen

Venttiili koostuu kolmiosaisesta ruostumattomasta teräksestä valmistetusta venttiilirungosta, läppälevystä, venttiilin akselista, tiivistekomponenteista ja manuaalinen lukituskahva. Modulaarinen runkorakenne mahdollistaa pääsyn sisäisiin venttiilikomponentteihin tarkastusta varten ja huolto.

Erilaisia liitäntäkonfiguraatioita voidaan valita putkilinjan rakenteen mukaan, mukaan lukien puristin, hitsattu, kierteitetyt ja kolmiosaiset saniteettiliitokset.

Tekniset tiedot

Puristimen tyyppi manuaalilla

DIN-standardipuristintyyppi manuaalilla

Hitsaustyyppi manuaalilla

DIN-vakiohitsaustyyppi manuaalilla

Kierretyyppi manuaalilla

Kolmiosainen tyyppi manuaalilla

Edut

AVM Sanitary Stainless Steel Manual 3-osainen läppäventtiili yhdistää suoran mekaanisen toiminnan huoltovapaa kolmiosainen rakenne. Se soveltuu saniteettiputkiin, joissa käyttäjät sitä vaativat yksinkertainen venttiilin sijoittelu, luotettava eristys ja kätevä pääsy sisäisiin komponentteihin.

Saatavilla olevat puristin-, hitsatut, kierteitetyt ja kolmiosaiset kokoonpanot tarjoavat joustavuutta yhdistettäessä olemassa olevia saniteettiputkistojärjestelmät. Sen manuaalinen käyttötapa eliminoi myös paineilman ja pneumatiikan tarpeen ohjaustarvikkeet asennuspisteissä, joissa automaattinen käyttö on tarpeetonta.

FAQ

Mikä on normaali tuotannon läpimenoaika?

Normaali tuotannon läpimenoaika on 2–4 viikkoa. Todellinen aikataulu riippuu tilausmäärästä, venttiilin tiedoista, liitäntätyyppi ja materiaalin saatavuus. Kiireelliset tarpeet tulee vahvistaa AVM:ltä ennen tilaamista.

Mitkä maksuehdot ovat käytettävissä?

Vakiomaksuehdot ovat 30 % talletus ja loput 70 % maksetaan ennen lähetystä T/T:n tai L/C:n kautta. Pieni arvo tilaukset voivat vaatia täyden maksun ennen tuotantoa.

Miten venttiili pakataan vientiä varten?

Venttiili on pakattu turvallisesti kansainvälisiin kuljetuksiin sopiviin paperi- ja puukoteloihin. Pakkaus auttaa suojaa ruostumattomasta teräksestä valmistettua runkoa, liitospäitä, kahvaa ja tiivisteosia käsittelyn ja kuljetuksen aikana.
