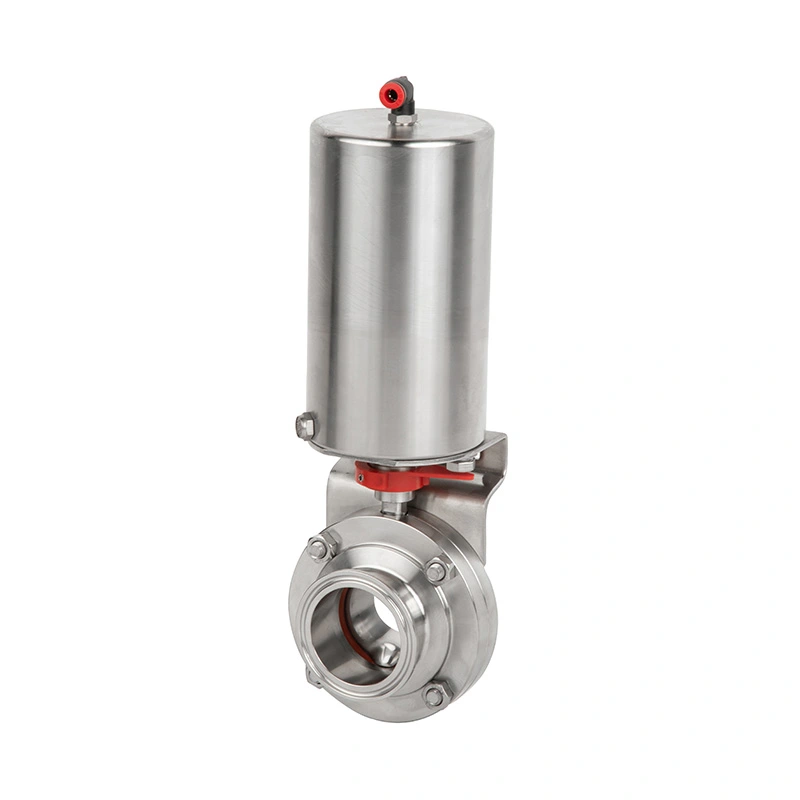

Saniteettipneumaattinen 2-osainen läppäventtiili

Sanitary pneumaattinen 2-osainen läppäventtiili on saatavana 304L tai 316L ruostumattomasta teräksestä olevilla tuotekosketusosilla ja EPDM vakiotiivistemateriaalina, FPM, silikoni ja NBR ovat saatavana lisävarusteina. Pneumaattinen toimilaite tarjoaa 90° kiertoliikkeen avaamista ja sulkemista varten, kun taas NC, NO ja kaksitoimiset konfiguraatiot mahdollistavat toimintatapa valitaan prosessin ja turvallisuusvaatimusten mukaan.

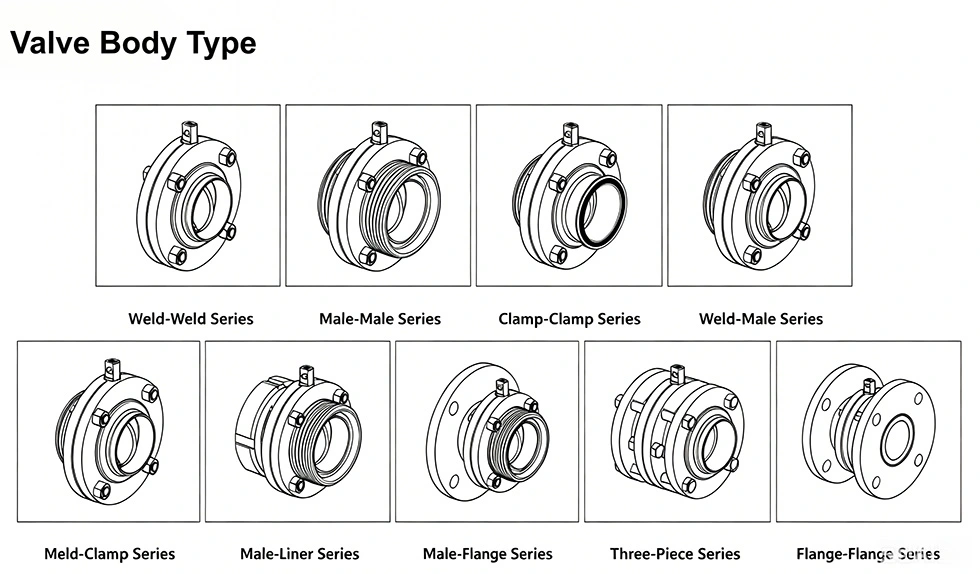

Tri-Clamp-, hitsaus-, kierre-, puristin- ja laippaliitäntävaihtoehdoilla AVM-venttiili voidaan konfiguroida erilaisiin saniteettiputkistojärjestelmät. Se soveltuu lääkkeisiin, bioteknologiaan, elintarvikkeisiin ja juomiin, meijerituotteisiin, kosmetiikkaan, hienoon kemialliset ja muut puhtaan prosessin sovellukset.

Tuotteen ominaisuudet

Hygieeninen kaksiosainen rakenne

Venttiili käyttää kompaktia kaksiosaista runkoa, jossa on sileät tuotteen kosketuspinnat vähentämään materiaalin pysymistä ja yksinkertaistaa puhdistusta. Tuotekontaktikomponenteille on saatavana 304L ja 316L ruostumattomasta teräksestä valmistetut vaihtoehdot, joissa on EN 10204 3.1B-sertifikaatti saatavilla valitun kokoonpanon mukaan. Sisäpinnan viimeistely voi saavuttaa Ra ≤0,8 μm.

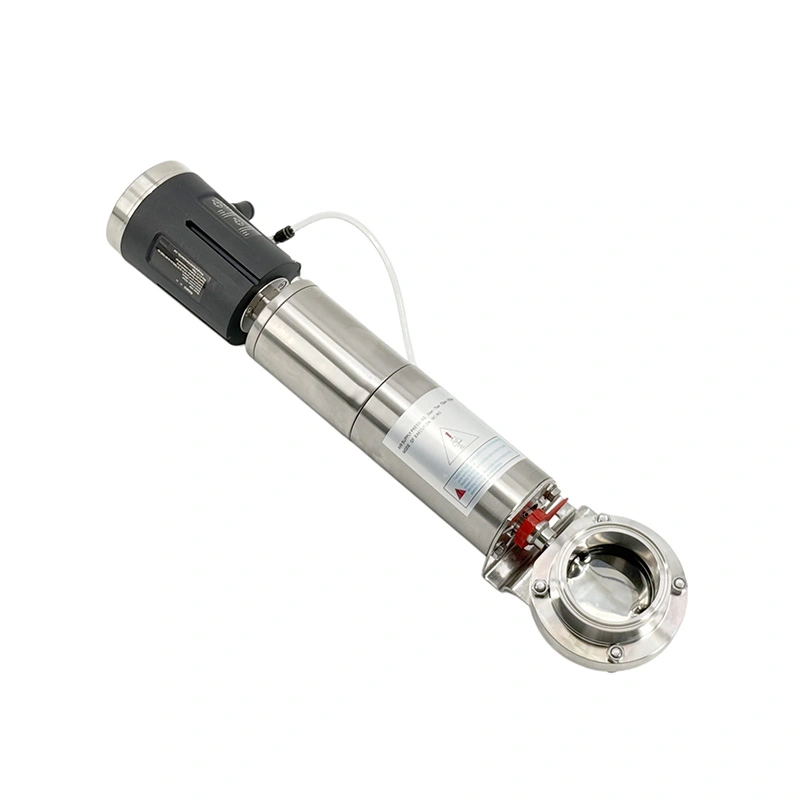

Pneumaattinen toiminta automaattisille linjoille

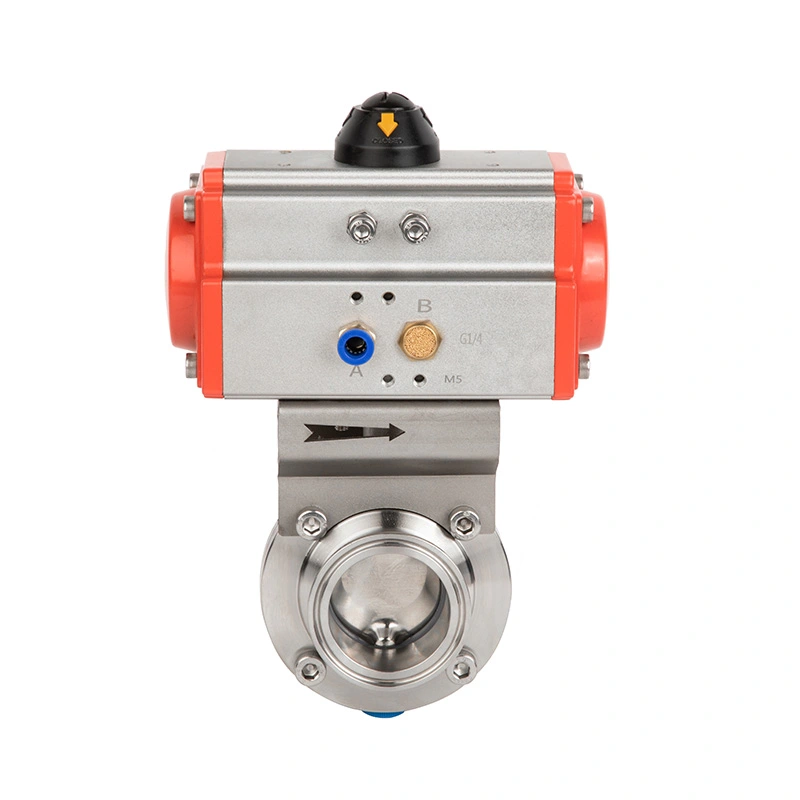

Pneumaattinen toimilaite muuttaa paineilmaliikkeen 90° pyöriväksi liikkeeksi, mikä mahdollistaa nopean ja toistettavan venttiilin toimintaa. Se voidaan liittää PLC:hen ja muihin prosessinohjausjärjestelmiin etäavausta, sulkemista ja valvontaa varten. Ohjausilman paine on määritetty 5–8 baariin.

Tiivistys toistuvaa avaamista ja sulkemista varten

Levy ja elastomeeri-istuin on suunniteltu säilyttämään tiiviys toistuvien käyttöjaksojen aikana. EPDM on standardi tiivistysmateriaali, kun taas FPM, silikoni ja NBR voidaan valita prosessiväliaineen ja toiminnan mukaan ehdot. Toimilaite tuottaa tarvittavan sulkemismomentin, kun kiekko saavuttaa tiivistysasennon.

Useita käyttökonfiguraatioita

Sanitary pneumaattinen 2-osainen läppäventtiili voidaan toimittaa normaalisti suljettuna, normaalisti avoimena tai kaksitoimisena. Näin käyttäjät voivat valita venttiilin vasteen, kun ilmansyöttö muuttuu tai katkeaa. Käsikirja Moniasentoinen kahva on saatavana myös asennuksiin, joissa tarvitaan paikallista säätöä.

Toimintaperiaate

Venttiili ohjaa prosessiväliainetta venttiilin akseliin asennetun kiekon kautta. Pneumaattinen toimilaite pyörittää akselin läpi noin 90°.

Kun venttiili on täysin auki, kiekko asetetaan putkilinjan suuntaan, jolloin prosessiväliaine pääsee kulkemaan kulkea läpi. Kun toimilaite pyörittää kiekkoa kohti suljettua asentoa, käytettävissä oleva virtausalue pienenee. Milloin kiekko saavuttaa kiinni-asennon, se koskettaa elastomeeri-istukkaa ja tukkii putkilinjan.

Normaalisti suljetussa konfiguraatiossa jousi palauttaa venttiilin suljettuun asentoon, kun pneumaattinen paine on päällä poistettu. Normaalisti avoimessa konfiguraatiossa jousi palauttaa venttiilin auki-asentoon. Kaksitoiminen toimilaite käyttää paineilmaa sekä avaamiseen että sulkemiseen.

Pneumaattiset toimintatilat

Normaalisti suljettu

Venttiili avautuu, kun paineilmaa syötetään, ja palaa suljettuun asentoon jousivoiman avulla, kun ilmaa paine poistetaan. Tätä kokoonpanoa voidaan käyttää, kun prosessi vaatii automaattisen virtauksen eristämisen häviön aikana pneumaattisesta syötöstä.

Normaalisti auki

Venttiili sulkeutuu, kun paineilmaa syötetään, ja palaa auki-asentoon, kun ilmansyöttö poistetaan. Tämä konfiguraatio voidaan valita, kun prosessivirtauksen ylläpitäminen on suositeltavaa pneumaattisen vian aikana.

Kaksoisnäyttelijänä

Paineilma ohjaa sekä avaus- että sulkemisliikettä. Tämä kokoonpano tarjoaa tasaisen toimilaitteen voiman sisään molempiin suuntiin ja sopii automatisoituihin tuotantojärjestelmiin, joissa on säännölliset pyöräilyvaatimukset.

Manuaalinen käyttö

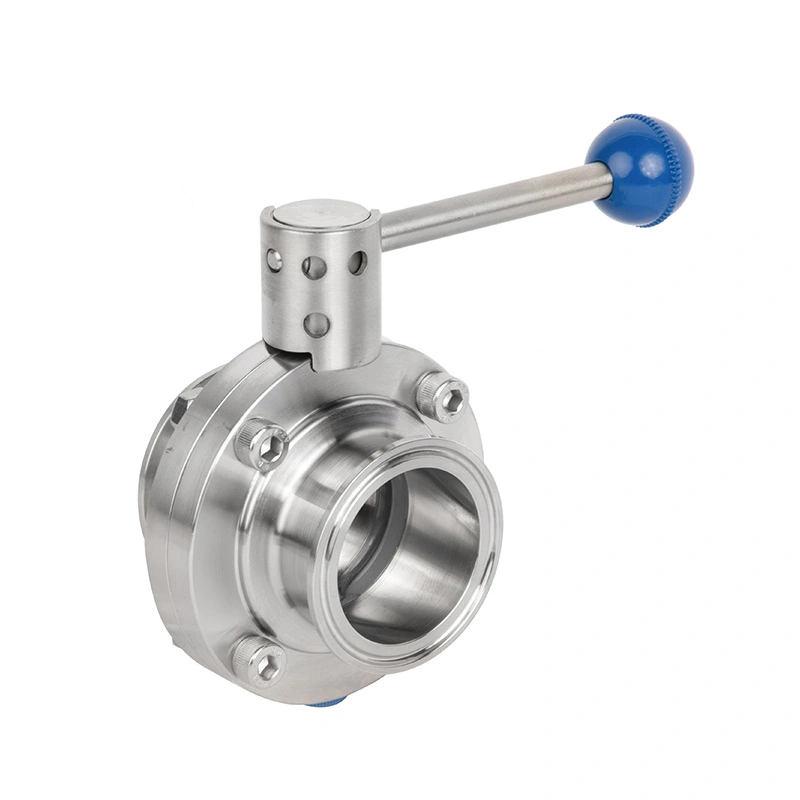

Moniasentoinen lukituskahva voidaan asentaa paikkaan, jossa tarvitaan paikallista virtauksen säätöä. Operaattori voi valita täysin auki, täysin suljettu tai väliasennot ilman pneumaattista ohjausjärjestelmää.

Tämä kokoonpano on hyödyllinen prosessilinjan osissa, jotka vaativat satunnaista manuaalista toimenpiteitä, käyttöönoton säätö tai huoltoeristys.

Sovellukset

Farmaseuttinen ja biotekniikka

AVM:n saniteettipneumaattista 2-osaista läppäventtiiliä voidaan käyttää farmaseuttisissa ja bioteknologian prosessiputkissa nesteen siirto, puskurin valmistus, bioreaktorijärjestelmät, steriilit prosessilinjat, CIP-järjestelmät ja erittäin puhdas neste käsittelyä. Ruostumattomasta teräksestä valmistettu kosketusrakenne ja saatavilla oleva saniteettipinta sopivat sovelluksiin, joissa puhdistus ja saastumisen hallinta ovat tärkeitä.

Ruoka ja juoma

Tyypillisiä käyttökohteita ovat meijerituotteiden jalostus, maidon ja jogurtin valmistus, juomien valmistus, mehun valmistus, panimojärjestelmät ja elintarvikkeiden ainesosien siirto. Pneumaattinen käyttö mahdollistaa venttiilin integroinnin automatisointiin siirto- ja käsittelylinjat.

Kosmetiikka ja henkilökohtaiset hygieniatuotteet

Venttiiliä voidaan käyttää shampoon, lotionin, voiteen ja muiden nestemäisten tai puolinestemäisten tuotteiden käsittelyyn. Saniteetti rakentaminen tukee rutiinipuhdistusta ja auttaa vähentämään tuotteiden kertymistä prosessiputkeen.

Hienokemialliset ja puhtaat prosessijärjestelmät

Käyttökohteita ovat hienokemikaalien nesteiden siirto, puhtaat käyttöjärjestelmät, hygieeninen nesteiden jakelu ja prosessinesteen ohjaus, jossa vaaditaan ruostumaton teräsrakenne ja toistettava automaattinen toiminta.

Tuotteen rakentaminen

Pääkomponentteja ovat kaksiosainen saniteettinen venttiilirunko, ruostumaton teräslevy, venttiilin akseli, elastomeeritiiviste järjestelmä ja pneumaattinen toimilaite. Valinnaiset älykkäät ohjaimet, solenoidiventtiilit, asentoanturit ja NPN/PNP Raja-asentoantureita voidaan lisätä prosessijärjestelmän automaatiovaatimusten mukaan.

Tekniset tiedot

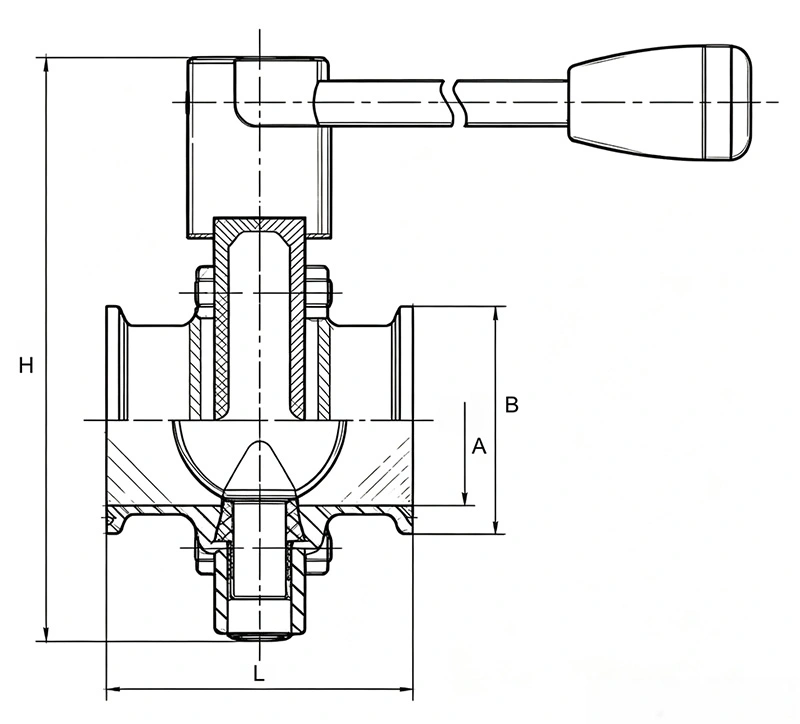

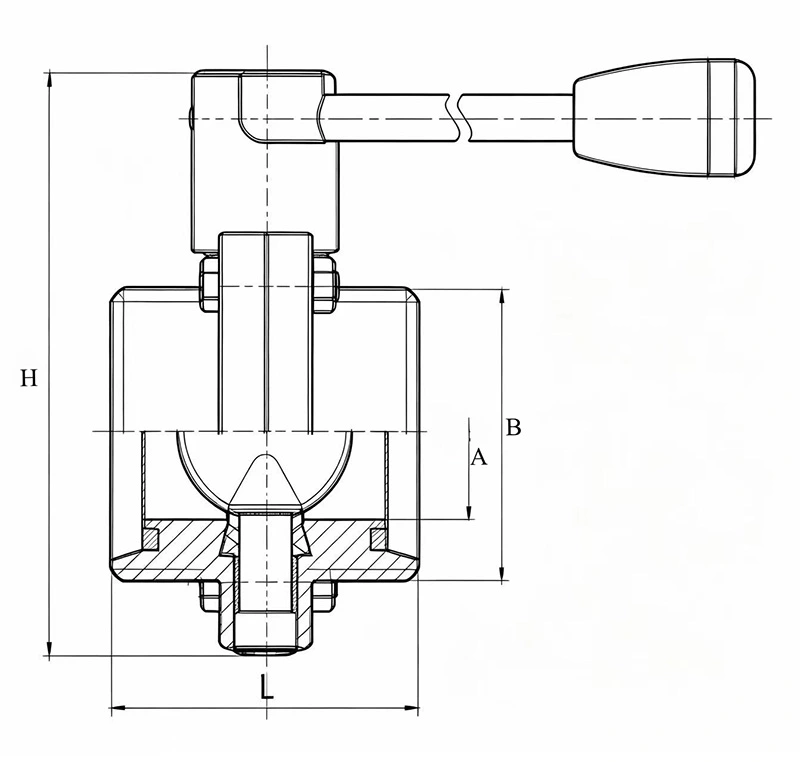

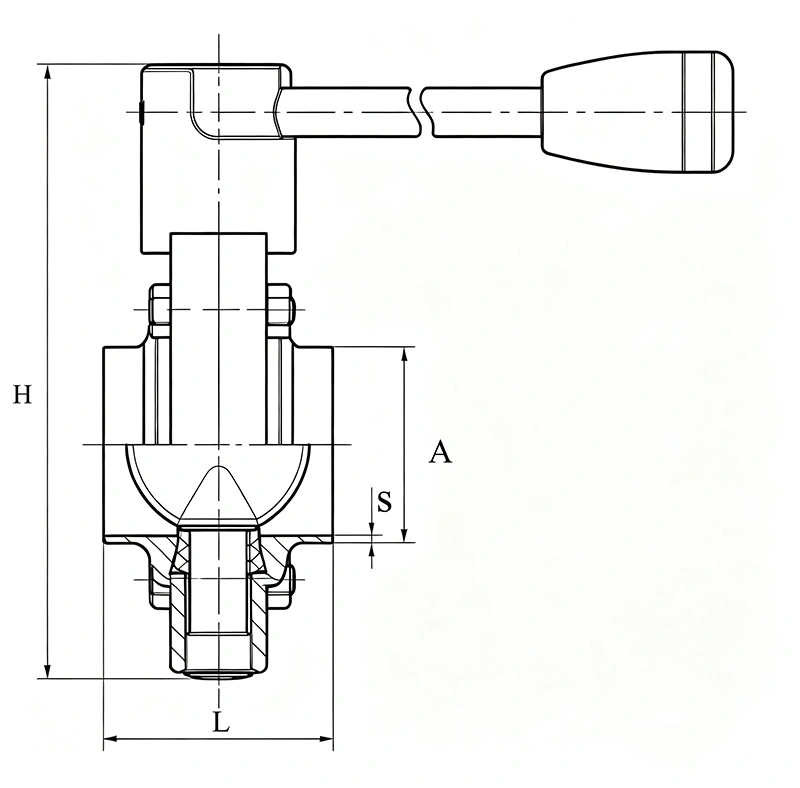

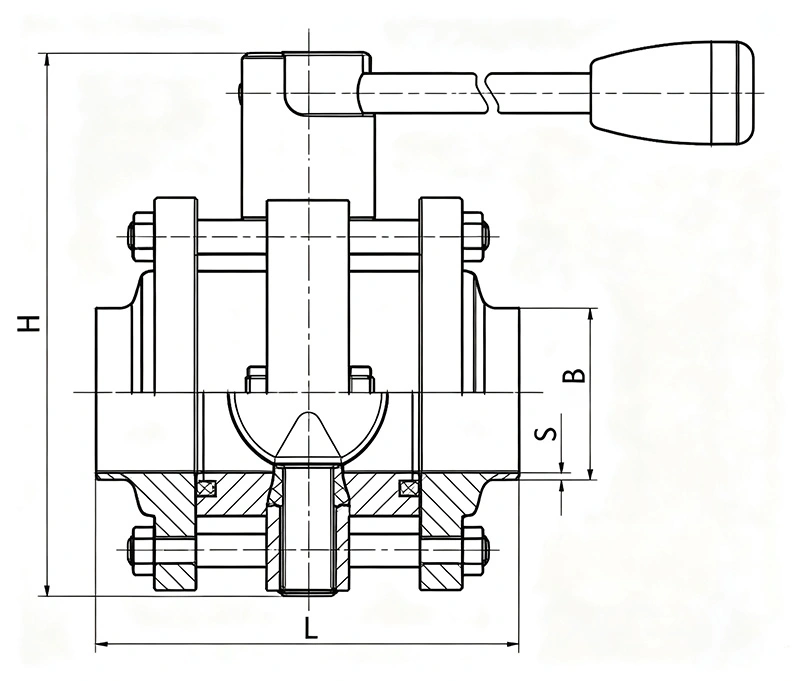

Koko Mitat

Puristimen tyyppi manuaalilla

DIN-standardipuristintyyppi manuaalilla

Hitsaustyyppi manuaalilla

DIN-vakiohitsaustyyppi manuaalilla

Kierretyyppi manuaalilla

DIN-standardin kierretyyppi manuaalisella

3A vakiokierretyyppi manuaalisella

RJT:n vakiokierretyyppi manuaalisella

IDF:n vakiokierretyyppi manuaalisella

Kolmiosainen tyyppi manuaalilla

DIN-standardi kolmiosainen tyyppi manuaalilla

Asennus ja valinta

Kun valitset AVM-sanitaarisen pneumaattisen läppäventtiilin, ostajan tulee vahvistaa putkilinjan koko, liitäntä standardi, tuotteen kosketusmateriaali, tiivistemateriaali, käyttöpaine, lämpötila, ohjausilman paine ja vaadittu toimilaitetila.

CIP/SIP-järjestelmissä valittu tiivistemateriaali on tarkistettava suhteessa todellisiin puhdistuskemikaaleihin, prosessiin lämpötila ja sterilointisykli. Automaattisille laitteille toimilaitteen kokoonpano ja valinnainen asennonsäätötarvikkeet tulee määrittää yhdessä venttiilin kanssa.

Liitäntästandardin tulee myös vastata olemassa olevaa saniteettiputkistoa. Oikean yhteyden valitseminen osoitteessa Hankintavaihe auttaa välttämään ylimääräisiä sovittimia tai putkiston muutoksia asennuksen aikana.

Asennus- ja valintanäkökohdat

Ennen tilaamista venttiili tulee valita putkilinjan koon, liitäntästandardin, prosessiväliaineen, työpaine, käyttölämpötila, tiivistemateriaali ja vaadittu pneumaattinen käyttötapa. Automatisoitua varten järjestelmiin, myös tarvittavat ohjaustarvikkeet tulee varmistaa.

CIP- tai SIP-hygieniasovelluksissa tiivistemateriaali ja sterilointilämpötila on tarkistettava varsinainen puhdistusjakso. Pneumaattisissa asennuksissa tätä varten on määritelty 5–8 baarin ohjausilmanpaine sarjassa.

Miksi kokoonpanolla on väliä

Tämän venttiilin tärkein valintaero ei ole pelkkä venttiilin koko. Pneumaattinen toimintatila, saniteetti liitäntä, tiivistemateriaali ja pintakäsittely voivat vaikuttaa suoraan venttiilin toimintaan kokonaisessa prosessijärjestelmä.

Esimerkiksi lääkelinja voi priorisoida 316L:n tuotetta koskettavat osat, sopivan elastomeerin valinnan, hygieeninen pintakäsittely ja CIP/SIP-yhteensopivuus, kun taas elintarvikejalostuslinja saattaa painottaa enemmän Yhteensopivuus ja toistuva automaattinen pyöräily. Venttiilin valinta koko prosessin mukaan olosuhteet auttavat välttämään tarpeettomia vaihtoja tai muutoksia asennuksen jälkeen.
