Venttiili käyttää 316L ruostumatonta terästä tuotekoskettimissa ja se voidaan toimittaa tarkkuusmekaanisena kiillotus tai sähkökiillotus tasaisen sisäpinnan saavuttamiseksi. Rakominimoitu virtausreitti auttaa vähentämään tuotteen säilyttäminen ja helpottaa puhdistusta rutiinituotantojen ja CIP/SIP-toimenpiteiden aikana.

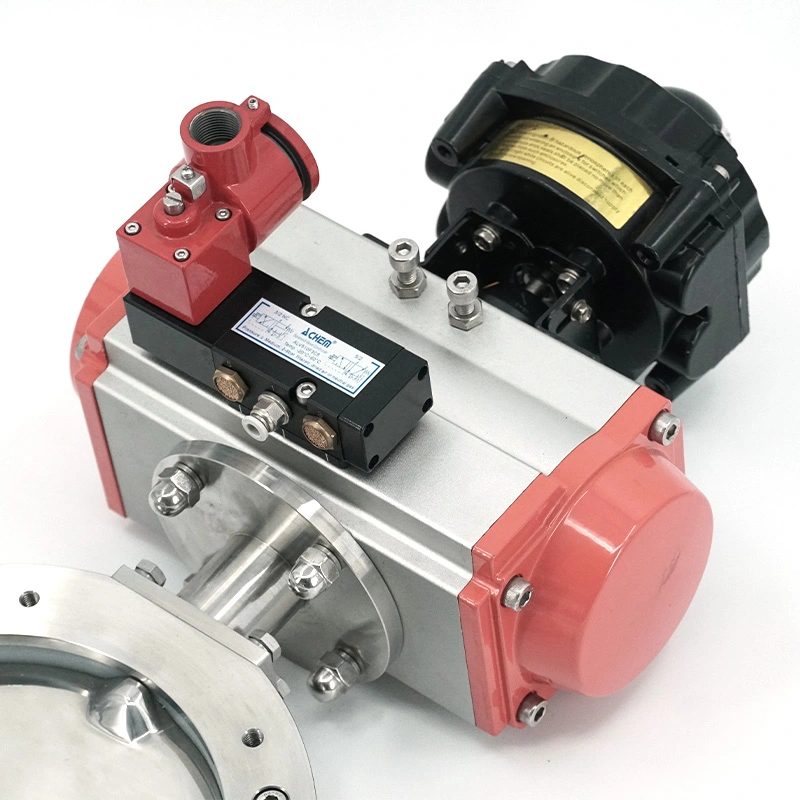

Automaattisia prosessilinjoja varten Sanitary 316 Pneumatic Wafer Butterfly Valve voidaan konfiguroida pneumaattisella toimilaite, mutta myös manuaalisia käyttövaihtoehtoja on saatavana. Erilaiset istuinmateriaalit ja käyttökokoonpanot salli venttiilin valita väliaineen, lämpötilan, puhdistusmenetelmän ja säätövaatimusten mukaan sovellus.

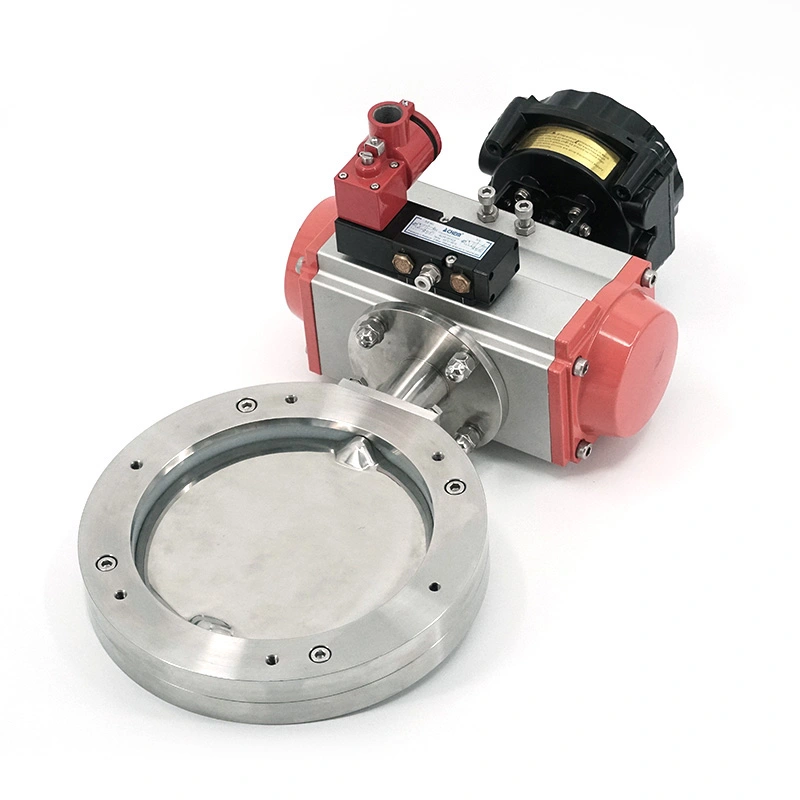

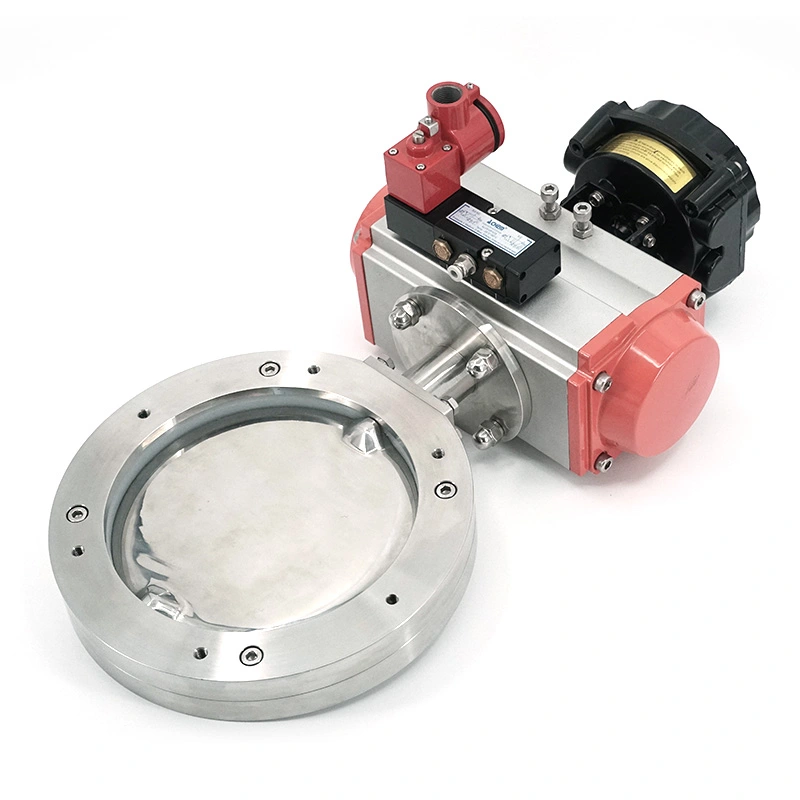

Kiekkokonfiguraatio sijoitetaan kahden putkilinjan laipan väliin ilman pitkää venttiilirunkoa, mikä auttaa pienentää asennuksen kokonaisjalanjälkeä. Tämä rakenne on erityisen hyödyllinen saniteettiliuoksissa, käsittelyssä laitteet ja putkistojärjestelmät, jos tilaa on rajoitetusti. Kompakti rakenne tekee myös poiston ja ylläpito helpompaa.
Kastetut komponentit on valmistettu ruostumattomasta teräksestä SS304 tai SS316L, 316L on erityisen sopiva sovelluksiin, jotka vaativat korkeampaa korroosionkestävyyttä ja tiukkoja hygieniavaatimuksia. Materiaalin valinta voidaan sovittaa prosessiväliaineeseen ja toimintaympäristöön.
Tuotekontaktipinnat voivat olla mekaanisesti tarkkuuskiillotettuja tai sähkökiillotettuja, pintakäsittely Ra ≤ 0,4 μm käytettävissä. Tasaisempi sisäpinta vähentää alueita, joille prosessijäämiä voi kertyä, ja tukee enemmän tehokas puhdistus tuotantovaihdon aikana.
Sanitary 316 Pneumatic Wafer Butterfly Valve on suunniteltu hygieenisiin käsittelyjärjestelmiin, jotka käyttävät CIP:tä (Clean-in-Place) ja SIP (Sterilize-in-Place) -menettelyt. Sen rakoiltaan minimoitu sisärakenne auttaa rajoittamaan tuotteen säilyttäminen ja tukee puhdistusta ja sterilointia ilman toistuvaa venttiilin purkamista.
AVM tarjoaa pneumaattisen ohjauksen sovelluksiin, jotka vaativat kauko- tai automatisoitua venttiilitoimintoa. Toimilaite voi olla integroitu prosessinohjausjärjestelmiin putkistojen eristämisen tai virtauksen säädön ohjaamiseksi tuotannon mukaan järjestys.
Pneumaattisen toiminnan lisäksi venttiiliin voidaan konfiguroida manuaalinen vetokahva, moniasentoinen kahva, vaihteisto tai sähkötoimilaite. Tämä mahdollistaa saman perusventtiilialustan mukauttamisen paikallisiin manuaalisiin järjestelmiin sekä automatisoidut saniteettilinjat.
Venttiili voidaan toimittaa EPDM-, silikoni-, FKM- (Viton) tai PTFE-tiivistemateriaalilla. Erilaisia tiivistysmateriaaleja tarjoavat erilaisia lämpötilan, kemikaalien ja prosessin kestävyyden tasoja, jolloin ostajat voivat valita a sopiva kokoonpano todellisten käyttöolosuhteiden mukaan.
Joustava istuinrakenne tarjoaa luotettavan kaksisuuntaisen tiivistyksen pienellä vuodolla. Käytettävissä oleva samankeskinen tai kaksoisepäkeskolevykokoonpanot voidaan valita vaadittujen käyttöominaisuuksien ja vääntömomentin mukaan saniteettiputkiston vaatimukset.
Virtaviivainen levyrakenne auttaa vähentämään virtausvastusta säilyttäen samalla tehokkaan putkilinjan eristyksen ja virtauksen ohjata. Tämä tekee venttiilistä sopivan nesteensiirtojärjestelmiin, joissa painehäviö ja virtaustehokkuus sitä edellyttävät ottaa huomioon venttiilin valinnassa.
Modulaarisen venttiilirakenteen ansiosta tiivistekomponentit voidaan vaihtaa tarvittaessa, mikä auttaa vähentämään huoltotarvetta seisokkeja. Tämä on erityisen hyödyllistä käsittelylaitoksissa, joissa venttiileitä käytetään usein tai alttiina niille toistuvia puhdistusjaksoja.
Venttiiliä voidaan käyttää panimoissa, meijeritehtaissa, juomien tuotannossa, mehujen käsittelyssä, pullovesijärjestelmissä, siirapissa käsittely- ja elintarvikkeiden käsittelylinjat putkistojen eristämiseen ja virtauksen säätöön.
Sanitary 316 Pneumatic Wafer Butterfly Valve sopii puhdistettuun vesijärjestelmiin, Water for Injection (WFI) järjestelmät, fermentointilaitteet, formulointilinjat, aseptinen käsittely ja CIP/SIP-putkistot, joissa puhdistettavuus, korroosionkestävyys ja prosessihygienia ovat tärkeitä.
Kosmeettisissa käsittelyjärjestelmissä venttiili pystyy käsittelemään sovelluksia, jotka sisältävät voiteita, voiteita, hajuvesiä, shampooita ja muut nestemäiset ainesosat, joissa vaaditaan hygieenistä nesteen siirtoa ja kontaminaatiovalvontaa.
316L ruostumaton teräsrakenne ja useat istukkavaihtoehdot tekevät venttiilistä sopivan erittäin puhtaille kemikaaleille, lisäaineet, erikoisnesteet ja muut prosessiväliaineet, jotka edellyttävät korroosionkestävää ja hygieenistä virtauksen hallintaa varusteita.
Saniteettikiekkojen läppäventtiili voidaan integroida erilaisiin hygieenisiin putkistokokoonpanoihin valittu kytkentäjärjestely ja järjestelmäsuunnittelu. Sen kompakti kiekkorakenne sopii erityisen hyvin käsittelyyn laitteet, joissa asennuspituus on minimoitava.
Manuaaliset vetokahvat ja moniasentoiset kahvat sopivat paikalliseen käyttöön, kun taas vaihteistoa voidaan käyttää joissa tarvitaan ylimääräistä manuaalista vääntömomenttia. Pneumaattiset ja sähköiset toimilaitteet tarjoavat vaihtoehtoja automatisointiin tuotantolinjat ja keskitetty prosessinohjaus.
AVM keskittyy hygieenisten venttiilisovellusten käytännön vaatimuksiin, mukaan lukien asennustila, pinta puhtaus, tiivistemateriaalin valinta, puhdistustoimenpiteet ja automaatio. Kiekon rakenne auttaa yksinkertaistamaan asennus kompakteihin putkijärjestelmiin, kun taas 316L ruostumaton teräs ja kiillotetut tuotteen kosketuspinnat tukevat vaativiin saniteettisovelluksiin. Useiden istukka- ja toimilaitevaihtoehtojen avulla venttiili voidaan konfiguroida erilaisille media- ja prosessiohjausvaatimukset.
| Tuote | Erittely |
| Venttiilin tyyppi | Sanitary Wafer Butterfly Valve |
| Tuotteen kontaktimateriaali | SS304 / SS316L |
| Pintakäsittely | Ra ≤ 0,4 μm asti |
| Levyn suunnittelu | Samakeskinen tai kaksoisepäkeskinen |
| Istuimen materiaalit | EPDM, silikoni, FKM (Viton), PTFE |
| Aktivointi | Manuaalinen vetokahva, moniasentoinen kahva, vaihteisto, pneumaattinen toimilaite, sähkötoimilaite |
| Puhdistus | CIP/SIP-yhteensopiva |
| Hygieniastandardit | 3-A, EHEDG, FDA, ASME BPE |
| Sovellukset | Ruoka ja juoma, meijerituotteet, farmaseuttiset tuotteet, biotekniikka, kosmetiikka, hienokemikaalit |
Kiekkokokoonpanossa on kompakti asennusrakenne ja se voidaan asentaa putkilinjan laippojen väliin. Se on soveltuu saniteettijärjestelmiin, joissa asennustilaa ja laitteiden jalanjälkeä on valvottava.
AVM voi tarjota ruostumattomasta teräksestä valmistettuja SS304- ja SS316L-kokoonpanoja. SS316L valitaan yleisesti hygieeniseksi sovelluksia, jotka vaativat korkeampaa korroosionkestävyyttä ja tiukempia materiaalivaatimuksia.
EPDM, silikoni, FKM ja PTFE ovat saatavilla. Sopiva vaihtoehto riippuu käytettävästä prosessiväliaineesta lämpötila, kemikaalialtistus ja puhdistusolosuhteet.
Kyllä. Venttiili voidaan varustaa pneumaattisella tai sähköisellä toimilaitteella etäkäyttöä ja integrointia varten automatisoidut prosessinohjausjärjestelmät.
Kyllä. Sanitary 316 Pneumatic Wafer Butterfly Valve on suunniteltu hygieenisiin prosessijärjestelmiin ja on yhteensopiva CIP- ja SIP-menettelyt. Sileä, rakoiltaan minimoitu sisärakenne auttaa vähentämään tuotteen viipymistä puhdistus ja sterilointi.
Normaali tuotannon läpimenoaika on 2–4 viikkoa tilausmäärästä, venttiilikokoonpanosta ja materiaalista riippuen saatavuus ja muut projektivaatimukset. Kiireelliset tilaukset tulee vahvistaa AVM:llä ennen tilaamista.
Vakiomaksuehdot ovat 30 % talletus ja 70 % saldo ennen lähetystä T/T:llä tai L/C:llä. Pienet tilaukset voivat vaativat täyden maksun ennen tuotantoa.
Venttiili on pakattu turvallisesti kansainvälisiin kuljetuksiin sopiviin paperi- ja puukoteloihin, mikä auttaa suojaamaan ruostumattomasta teräksestä valmistettu venttiilirunko, tiivistekomponentit ja toimilaite kuljetuksen aikana.
