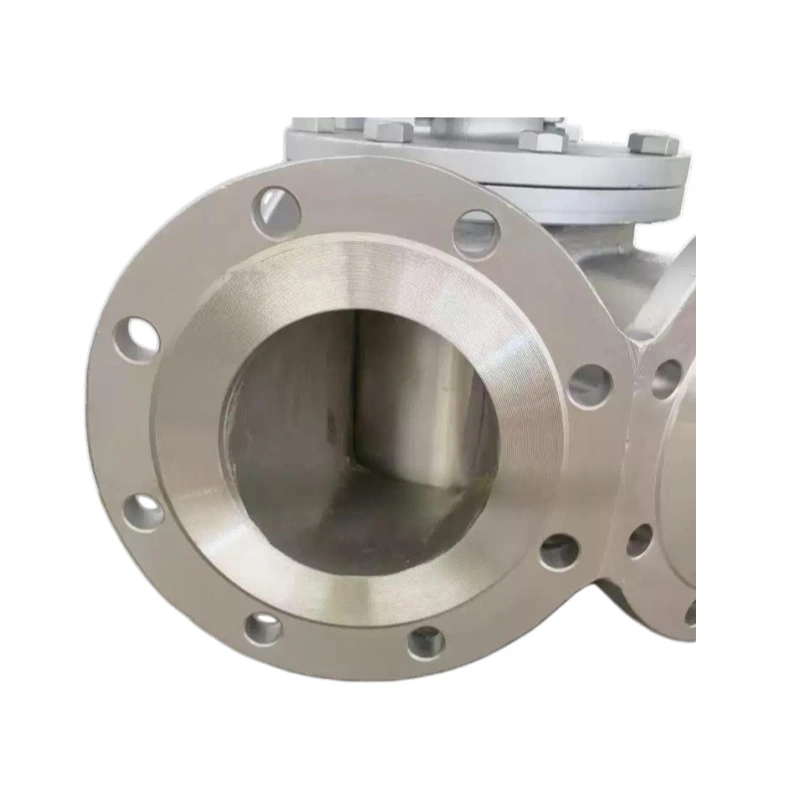

Sanitary Pneumatic 3-Way Diverter, jossa on pneumaattinen käyttö, asennon palaute ja pyörivä vaimennusmekanismi Valve For Powder tarjoaa nopean ja toistettavan materiaalin reitityksen lääkkeille, elintarvikkeille, kemikaaleille, muoville ja akulle ja muut bulkkimateriaalien käsittelyjärjestelmät.
Sanitary pneumaattinen 3-tie vaihtoventtiili jauhetta varten voi ohjata materiaalia yhdestä kuljetuslinjasta jompaankumpaan kahdesta loppupään kohteisiin. Tämä kokoonpano on hyödyllinen, kun yksi jauhelähde toimittaa useita suppiloja, siiloita, sekoittimet tai työstökoneet.
Sama periaate voidaan konfiguroida virtauksen konvergenssiin, jolloin kahdesta eri lähteestä peräisin oleva materiaali pääsee sisään yhteen alavirran kuljetuslinja.
Tämä joustavuus vähentää useiden yksittäisten eristysventtiilien tarvetta ja yksinkertaistaa automaattista materiaalin reititystä järjestelmät.

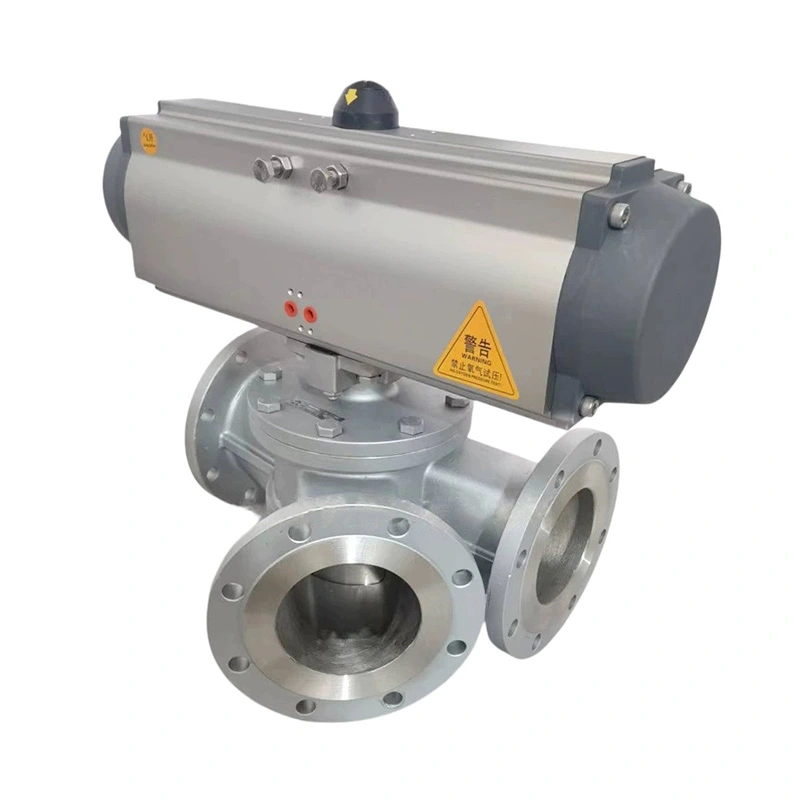

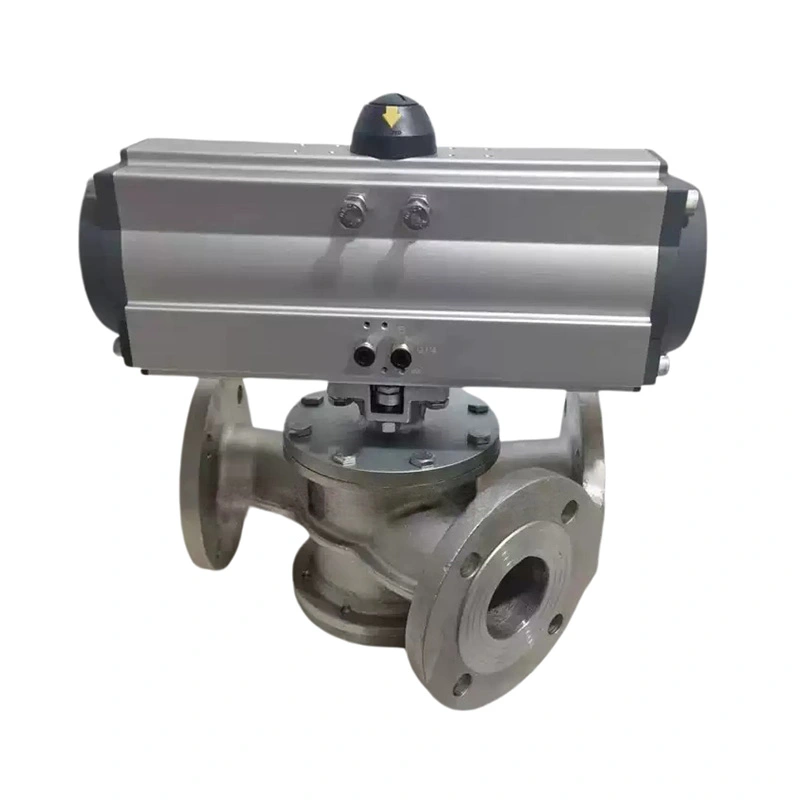

Pneumaattinen toimilaite pyörittää sisäistä vaihtosuuntaajaelementtiä esiasetettujen asentojen välillä laitteen signaalin mukaan ohjausjärjestelmä.
Solenoidiventtiili ohjaa toimilaitetta, kun taas integroidut rajakytkimet vahvistavat venttiilin todellisen asennon. The takaisinkytkentäsignaali voidaan kytkeä PLC- tai DCS-järjestelmään, jolloin kuljetuslaitteisto voi edetä vasta sen jälkeen vaadittu virtausreitti on vahvistettu.
Tämä on erityisen hyödyllistä automaattisessa erässä ja reseptiohjatussa jauheensiirrossa.
Pyörivä levyrakenne tarjoaa suoraviivaisen kytkentärakenteen yleiselle jauheen ja rakeiden kuljetukselle sovelluksia. Sen kompakti rakenne mahdollistaa tehokkaan integroinnin olemassa oleviin prosessilinjoihin.
Pyörivä sylinterikokoonpano tarjoaa erilaisen sisäisen virtausjärjestelyn erityisiä vaativia sovelluksia varten kytkentäkulmat tai materiaalivirtausominaisuudet.
Molemmat kokoonpanot voidaan räätälöidä kuljetusolosuhteiden, materiaaliominaisuuksien ja asennuksen mukaan vaatimukset.
Sisäinen virtausreitti on suunniteltu vähentämään teräviä siirtymiä ja tarpeetonta vastusta materiaalin kulkiessa venttiili.
Tämä auttaa vähentämään:
Painehäviö, joka tukee tehokasta pneumaattista kuljetusta.
Materiaalinpidätys vähentää venttiilin sisällä jäännösjauhetta.
Tuotteen hajoaminen auttaa suojaamaan herkkiä rakeita ja pellettejä.
Tukosvaara, erityisesti jatkuvan materiaalin siirron aikana.
Saniteettisovelluksissa sisäpinnat voidaan viimeistellä Ra 0,6 μm:iin (400#).
Vakiokokoonpanot sisältävät 30° ja 45° kytkentäkulmat, kun taas räätälöidyt ulostulojärjestelyt voivat olla valmistettu sopimaan tiettyihin tehdasasetelmiin.
Sanitary pneumaattinen 3-tie vaihtoventtiili jauheelle voidaan siksi asentaa kuljetuslinjojen, suppilojen, siilot ja käsittelylaitteet ilman suuria muutoksia koko materiaalinkäsittelyjärjestelmään.
AVM-vaihtoventtiili on suunniteltu käsittelemään jauheita, rakeita, pellettejä, hiutaleita ja jauhe-rae-seoksia.
Tyypillisiä materiaaleja ovat lääkejauheet ja API:t, jauhot, sokeri, tärkkelys, kemialliset jauheet, muovipelletit, litiumakkumateriaalit, mineraalit, sementti ja lentotuhka.
Käytetään API:iden, apuaineiden ja farmaseuttisten jauheiden siirtämiseen kuljetuslinjojen, varastosäiliöiden ja käsittelyn välillä laitteita samalla kun se tukee automaattista reitinvalintaa.
Soveltuu jauhoille, sokerille, tärkkelykselle, ravintoaineille ja muille kuiville bulkkimateriaaleille, joissa on hygieeninen rakenne ja ohjattua reititystä tarvitaan.
Käytetään katodin, anodin, grafiitin ja muiden uuden energian materiaalien reitittämiseen eri käsittelyjen tai varastoinnin välillä pisteitä.
Soveltuu muovipellettien, hartsin ja muiden rakeisten materiaalien ohjaamiseen eri tuotantoon tai varastoon järjestelmät.
Käytetään hienokemian-, sementti-, kaivos-, metallurgiassa ja muilla teollisuudenaloilla, jotka vaativat luotettavaa kuivan irtolastin vaihtamista materiaaleja.
| Parametri | Erittely |
| Venttiilin tyyppi | Saniteettipneumaattinen 3-tie vaihtoventtiili |
| Venttiilin koko | DN50–DN300 (2"–12") |
| Työpaine | 0,15–0,6 MPa |
| Käyttölämpötila | -20°C - +250°C |
| Vaihtimen tyyppi | Pyörivä levy / pyörivä sylinteri |
| Vaihtokulma | 30° / 45° |
| Sovellus | Painovoimapurkaus ja pneumaattinen kuljetus |
| Aktivointi | Pneumaattinen / manuaalinen / sähköinen Valinnainen |
| Rungon materiaali | SS304, SS316L, hiiliteräs (WCB) |
| Yhteys | Laipallinen |
| Laippastandardit | ANSI B16.5 Class 150, GB, DIN |
| Sopiva media | Jauheet, rakeet, pelletit, hiutaleet, jauhe-raeseokset |
| Tuote Yhteystiedot Valmis | Ra 0,6 μm asti |
Automatisoiduissa tuotantolinjoissa venttiili voidaan varustaa pneumaattisella toimilaitteella, solenoidiventtiilillä, asennolla ilmaisin, läheisyysanturit ja PLC/DCS-ohjausintegraatio. Tietyissä ympäristöissä AVM voi myös tarjota peilikiillotetut saniteettipinnat, farmaseuttiset kokoonpanot, korkeapainetiivistys ja räjähdyssuojattu toimilaitepaketit.
Lääkevalmistajan oli siirrettävä yksi jauhevirta kahden käsittelylinjan välillä erilaisia tuotantoreseptejä. Manuaalinen vaihto lisäsi operaattorin osallistumista ja lisäsi mahdollisuutta väärän kuljetusreitin valinnasta.
AVM toimitti pneumaattisen 3-tievaihtoventtiilin solenoidiohjauksella ja asennon takaisinkytkennällä. Venttiili oli integroitu asiakkaan PLC:n kanssa, jotta kuljetusreitti voidaan valita automaattisesti. Asiakaspalaute keskittyi johdonmukaisemmalla reitin vaihdolla, venttiilin asennon vahvistuksella ennen kuljetusta ja vähentämällä manuaalisia toimenpiteitä.
Uuden energian materiaalin tuottaja tarvitsi yhden kuljetuslinjan toimittaakseen kuivaparistoille erilaisia varastointikohteita materiaaleja. Asiakas oli huolissaan vaihtoventtiilin sisällä olevasta jauhejäännöksestä, joka vaikuttaa seuraaviin eriin.
AVM konfiguroi venttiiliin virtaviivaistetun sisäkanavan ja saniteettipintakäsittelyn. Asennuksen jälkeen, Asiakas korosti alhaisempaa materiaalinpidätyskykyä, sujuvampaa siirtymistä kohteen välillä ja helpompaa puhdistusta aikana materiaalin vaihto.
| Vaatimus | AVM 3-tie vaihtuva venttiili | Vakio sulkuventtiili |
| Virtauksen suunta | Useita reittejä | Yleensä yksi reitti |
| Automaattinen vaihto | Kyllä | Pääasiassa eristäytyminen |
| Aseman palaute | Saatavilla | Konfiguraatiosta riippuvainen |
| PLC-integrointi | Tuettu | Konfiguraatiosta riippuvainen |
| Jauhereititys | Erityisesti suunniteltu | Ei ensisijainen toiminto |
| Monilinjainen kuljetus | Sopiva | Vaatii useita venttiilejä |
| Pneumaattinen toiminta | Saatavilla | Saatavana tyypistä riippuen |
Sanitary Pneumatic 3-Way Diverter Valve For Powder käytetään ohjaamaan materiaali automaattisesti erilaisten välillä. kuljetusreittejä. Se voidaan konfiguroida yhdeksi sisääntuloksi/kahdeksi ulostuloksi tai kahdeksi sisääntuloksi/yhdeksi ulostuloksi.
Kyllä. SS316L saniteettirakenteet ja kiillotetut tuotekontaktipinnat voidaan valita lääke- ja muuhun käyttöön hygieeniset sovellukset.
Kyllä. Pneumaattinen käyttö, solenoidiohjaus ja asennon takaisinkytkentä voidaan integroida PLC/DCS-järjestelmiin.
Se sopii jauheille, rakeille, pelleteille, hiutaleille ja jauhe-rae-seoksille, mukaan lukien farmaseuttiset jauheet, elintarvikkeiden ainesosat, muovipelletit ja akkumateriaalit.
Niissä käytetään erilaisia sisäisiä vaihtimen rakenteita, jotka sopivat erilaisiin virtausominaisuuksiin, kytkentäkulmiin ja materiaalinkäsittelyvaatimukset. AVM voi suositella sopivaa konfiguraatiota kuljetusjärjestelmän mukaan.
Kyllä. Laippastandardit, ulostulojärjestelyt ja kytkentäkulmat voidaan konfiguroida asiakkaan toiveiden mukaan layout- ja laitevaatimusten välittäminen.
