Toisin kuin eristysventtiilit, jotka yksinkertaisesti pysäyttävät materiaalin virtauksen, AVM Sanitary Y-tyypin vaihtoventtiili kuivalle irtojauheelle keskittyy virtausreittien vaihtamiseen, materiaalin säilymisen hallintaan ja kuljetustehokkuuteen. Sen virtaviivainen sisäosa passage auttaa vähentämään jauheen kertymistä ja painehäviötä, mikä tekee siitä sopivan automatisoituun pneumaattiseen ja painovoimaan kuljetusjärjestelmät.
Sisäinen pistoke pyörii kytkeäkseen sisääntulon jompaankumpaan pistorasiaan. Tämä mahdollistaa operaattorit tai automaattisen ohjauksen järjestelmä valita eri loppupään kohteet tuotantosekvenssin mukaan.
Y-muotoinen runko tarjoaa sujuvat siirtymät porttien välillä, mikä auttaa jauheita liikkumaan venttiilin läpi ilman tarpeetonta turbulenssia tai teräviä sisäkulmia.

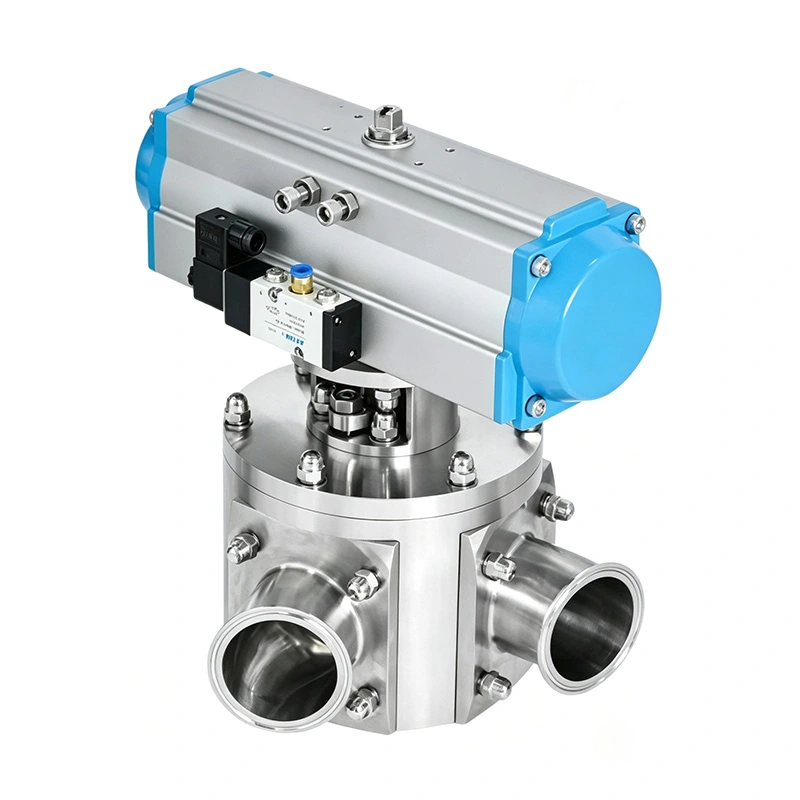

Pneumaattinen toimilaite mahdollistaa nopean vaihdon kuljetusreittien välillä ja voidaan liittää PLC-pohjaiseen tuotantoon järjestelmät. Tämä tekee venttiilistä sopivan automaattiseen annosteluun, monilinjaiseen kuljetukseen ja reseptiohjaukseen tuotantoa.

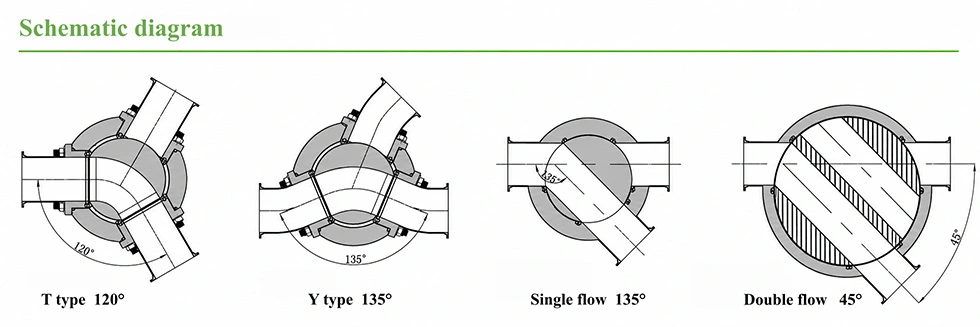

AVM tarjoaa erilaisia sisäisiä kanavamalleja materiaaliominaisuuksien ja prosessivaatimusten mukaan.
Saatavana 120° tai 135° virtauskulmalla, tämä kokoonpano mahdollistaa tulon yhteyden joko ulostulon tai eristetty. Kaareva sisäkanava auttaa minimoimaan materiaalin pidättymisen ja painehäviön.
Yksikanavainen pistoke tarjoaa suhteellisen suoran virtauskanavan, joten se sopii vaativiin sovelluksiin yksinkertainen materiaalin siirto ja tehokas jauheen siirto.
Kaksikanavainen muotoilu on tarkoitettu hankaavammille materiaaleille. Pienemmillä kytkentäkulmilla, noin 30° tai 45°, pistoke vaatii rajoitetun pyörimisen käytön aikana.
Erittäin hankaavien tuotteiden tulppaa voidaan kääntää 180° huollon aikana kulumattoman pinnan hyödyntämiseksi. Tämä auttaa pidentämään komponenttien käyttöikää ja vähentämään vaihtotiheyttä.
Jauheen kerääntyminen taittoventtiilin sisään voi aiheuttaa ristikontaminaation, epäjohdonmukaisen purkauksen ja lisääntyneen puhdistusvaatimukset.
AVM käyttää tasaisia sisäisiä siirtymiä minimoimaan terävät kulmat, joihin kuivia irtotavaraa saattaa kerääntyä. Suunnittelu auttaa säilyttää johdonmukaisempi kuljetusreitti ja vähentää samalla tarpeetonta painehäviötä.
Farmaseuttisissa ja elintarvikesovelluksissa kiillotetut tuotteen kanssa koskettavat pinnat ja FDA-yhteensopivat tiivistemateriaalit ovat saatavilla.
Sanitary Y-tyypin vaihtoventtiili kuivalle irtojauheelle voidaan valmistaa SS304:stä, SS316L:stä, Titanium TA2:sta tai Duplexista 2205, riippuen korroosiosta, hankauksesta ja prosessivaatimuksista.
Saniteettisovelluksissa tuotteen kosketuspinnat voivat saavuttaa Ra <0,6 μm. FDA-yhteensopiva PTFE, EPDM, silikoni ja FKM-tiivistemateriaaleja on saatavana.
CIP/SIP-yhteensopivia kokoonpanoja voidaan toimittaa myös sovelluksiin, jotka vaativat yksinkertaista puhdistusta ja hygieniaa prosessin ohjaus.
Käytetään API- ja HPAPI-siirtoon, jauheen lataamiseen, purkamiseen, suojajärjestelmiin ja tablettien tai kapseleiden tuotantoon rivit, joissa eri prosessikohteet on valittava automaattisesti.
Soveltuu grafiitti-, katodi- ja anodimateriaaleille, joissa arvokkaiden jauheiden ohjattu reititys ja suojaus ovat tärkeä.
Käytetään maitojauheelle, jauhoille, sokerille, elintarvikelisäaineille ja ravintoaineille, jotka siirretään siilojen, suppiloiden ja käsittelylaitteet.
Kaksikanavainen konfiguraatio voidaan valita erikoiskemikaaleille ja hankaaville irtoaineille, joissa on sisäistä kulumista vastustus on tärkeä näkökohta.
| Parametri | Erittely |
| Venttiilin tyyppi | Saniteetti Y-tyypin vaihtoventtiili |
| Nimellinen koko | 2"–12" (DN50–DN300) |
| Rungon materiaali | SS304, SS316L, TA2, Duplex 2205 |
| Pintakäsittely | Ra <0,6 μm |
| Virtauskulma | 90°, 120°, 135° |
| Toiminta | Pneumaattinen toimilaite |
| Paineluokitus | -0,1 MPa - +0,6 MPa |
| Tiivistemateriaali | FDA-yhteensopiva PTFE, EPDM, silikoni, FKM |
| Yhteystyyppi | Tri-Clamp, laippa, hitsaus |
| Puhdistus | CIP/SIP-yhteensopiva Valinnainen |
| Yhteysstandardit | DIN, SMS, 3A, ISO, BS |
| Harkinta | AVM Y-tyypin vaihtoventtiili | Normaali eristysventtiili |
| Päätoiminto | Diverts material between routes | Pysäyttää tai sallii virtauksen |
| Ulostulopolut | Kaksi valittavissa olevaa pistorasiaa | Normaalisti yksi |
| Automaattinen reitinvaihto | Kyllä | Rajoitettu |
| Jauheen kuljetus | Optimoitu | Sovelluksesta riippuvainen |
| Virtauksen suunnan ohjaus | Saatavilla | Not its primary function |
| Monilinjainen tuotanto | Sopiva | Vaatii lisäventtiilejä |
| Hiomamateriaalivaihtoehdot | Duplex 2205 / TA2 saatavilla | Riippuu suunnittelusta |
Lääkevalmistajan oli siirrettävä yksi jauhevirta kahdelle eri käsittelylinjalle tuotantoerä. Aikaisempi järjestely vaati useita eristysventtiilejä, mikä lisäsi niiden määrää liitoskohdat ja puhdistustoimenpiteet.
AVM toimitti Y-tyypin vaihtoventtiilin, jossa oli pneumaattinen käyttö. Asiakas integroi toimilaitteen PLC-järjestelmään jolloin kuljetuskohde voitaisiin valita automaattisesti. Asiakaspalaute keskittyi yksinkertaisempaan reittiin vaihtaminen, vähemmän manuaalisia toimintoja ja johdonmukaisempi jauheen siirto tuotantoerien välillä.
Akkumateriaaliprosessori vaati vaihtoventtiilin hiomajauheen reitittämiseksi kahden loppupään varaston välillä järjestelmät. Asiakas oli erityisen huolissaan sisäisestä kulumisesta, koska venttiili toimi toistuvasti hankaavissa materiaaliolosuhteissa.
AVM suositteli kaksikanavaista kokoonpanoa kulutusta kestävällä materiaalilla. Asiakas korosti Käännettävä pistokerakenne on käytännöllinen huoltoetu, koska pistoketta voi kääntää huollon aikana hyödyntää vähemmän kulunutta pintaa ja pidentää käyttöikää.
AVM:n saniteettiventtiiliratkaisut voidaan konfiguroida FDA-yhteensopivilla tiivistemateriaaleilla ja hygieniarakenteilla, jotka tukevat GMP-suuntautunut tuotanto. Soveltuvat kokoonpanot voidaan toimittaa myös 3-A-, CE- ja ISO 9001 -laatuisina ja vaatimustenmukaisuusasiakirjat.
Se ohjaa materiaalin yhdestä tuloaukosta kahteen valittavaan ulostuloon, mikä mahdollistaa automaattisen vaihdon erilaisten välillä kuljetus- tai käsittelyreitit.
Sanitary Y-tyypin vaihtoventtiili kuivalle bulkkijauheelle sopii jauheille, rakeille, pelleteille ja muille vapaasti virtaaville kuivat irtotavarat. Kulutusta kestäviä kokoonpanoja on saatavana hankaaville tuotteille.
Kyllä. Pneumaattinen käyttö mahdollistaa venttiilin integroinnin PLC:hen ja muihin automatisoituihin prosessinohjausjärjestelmiin.
SS316L ruostumaton teräs on yleensä suositeltava tuotteen kanssa kosketuksissa olevissa komponenteissa hygieenisissa farmaseuttisissa sovelluksissa.
Kyllä. CIP/SIP-yhteensopivia kokoonpanoja on saatavana prosessin ja hygieniavaatimusten mukaan.
FDA-yhteensopivat PTFE-, EPDM-, silikoni- ja FKM-tiivistemateriaalit voidaan valita tuotteen ja käyttötarkoituksen mukaan ehdot.
