Kompakti yksiistuinrakenne, 316L ruostumattomasta teräksestä valmistetut komponentit, sileät sisäpinnat ja manuaalinen tai pneumaattinen käyttö, AVM Sanitary Single-Seat -sulkuventtiili tarjoaa käytännöllisen ratkaisun hygieeninen nesteeristys elintarvikkeissa, juomissa, meijeriteollisuudessa, panimoissa, lääkkeissä, biotekniikassa, kosmeettisissa ja saniteettituotteissa kemiallinen käsittely.
Sen CIP/SIP-yhteensopiva rakenne vähentää toistuvan purkamisen tarvetta, kun taas FDA-yhteensopivat tiivistysvaihtoehdot ja saniteettiliitäntästandardit mahdollistavat venttiilin integroinnin erilaisiin hygieenisiin käsittelyjärjestelmiin.
Yksipaikkainen AVM-sulkuventtiili on ensisijaisesti suunniteltu avaamaan tai sulkemaan prosessilinja, mikä tarjoaa suoraviivaisen tapa eristää laitteet, putkistot, säiliöt ja käsittelyosat.
Sen yksinkertainen toimintaperiaate tekee siitä sopivan sovelluksiin, joissa luotettava virtauksen eristäminen on tärkeämpää kuin monimutkainen virtauksen reititys.
Tarkkuuskoneistettu venttiilin istukka toimii yhdessä valitun saniteettitiivisteen kanssa luoden luotettavan tiivistyksen käyttöliittymä. Tämä auttaa minimoimaan ei-toivotut vuodot, kun venttiili on kiinni, vaikka prosessissa tapahtuu muutoksia paineessa tai lämpötilassa määritetyllä toiminta-alueella.
Verrattuna monimutkaisempiin monipaikkaisiin venttiilijärjestelyihin, yksi-istuttava rakenne tarjoaa kompaktin kokoonpanon joka on helpompi asentaa ja huoltaa.
Sitä voidaan käyttää putkistojen haaroissa, laitteiden sisään- ja ulostuloissa, säiliöliitännöissä ja muissa paikoissa tarvitaan luotettava eristys.
Sisäinen virtausreitti on suunniteltu minimoimaan kuolleet tilat, joissa on tuotejäämiä, puhdistusnestettä tai mikro-organismeja voisi kertyä.
Tämä on erityisen tärkeää sovelluksissa, joissa tuotantoeriä vaihdetaan usein tai joissa on tiukkoja vaaditaan hygieenistä valvontaa.
Sisäpinnan viimeistely voi olla Ra ≤0,4–0,8 μm, sähkökiillotus on saatavana lisävarusteena. Sileä pinta auttaa vähentämään tuotteen tarttuvuutta ja tukee tehokkaampaa puhdistusta CIP-jaksojen aikana.
Venttiilin runko ja sisäiset tuotetta koskettavat komponentit on valmistettu saniteettilaatuisesta ruostumattomasta teräksestä ASTM 316L / 1.4404 ruostumaton teräs saatavilla vaativiin hygieniasovelluksiin.
Materiaali tarjoaa korroosionkestävyyden yhteensopivia prosessimateriaaleja ja toistuvia puhdistusaineita vastaan.
Venttiili on suunniteltu hygieenisiin käsittelyjärjestelmiin, jotka vaativat 3 A:n saniteettistandardeja, vaikka saatavilla on EPDM, Silikoni- ja FKM-tiivisteet käyttävät FDA-yhteensopivia materiaaleja.
Lääke-, elintarvike- ja juomasovelluksiin ostajat voivat valita sopivan kokoonpanon niiden sääntely- ja prosessivaatimukset.
Virtaviivainen sisärakenne mahdollistaa puhdistusnesteiden kulkemisen venttiilin läpi CIP-toimintojen aikana, mikä auttaa poista tuotteen jäämät ilman säännöllistä purkamista.
Venttiili voidaan konfiguroida toistuviin sterilointisykleihin soveltuvan lämpötilan määräämällä valittu tiivistemateriaali ja venttiilikokoonpano.
Venttiilin rakenne mahdollistaa tärkeimpien kuluvien komponenttien pääsyn tarkastusta ja vaihtoa varten. Säännöllinen tiivisteen tarkastus voi auttaa tunnistamaan kulumisen ennen kuin se vaikuttaa prosessin luotettavuuteen.
Yksinkertaisen yksipaikkaisen rakenteen, vaihdettavien tiivistyskomponenttien ja helppopääsyisen rakenteen yhdistelmä auttaa vähentää huoltoaikaa monimutkaisempiin venttiilikokoonpanoihin verrattuna.
Manuaalinen käyttö tarjoaa suoraviivaisen ratkaisun putkistoon, jossa käyttäjät suorittavat venttiilien vaihdon eikä automaattista ohjausta tarvita.

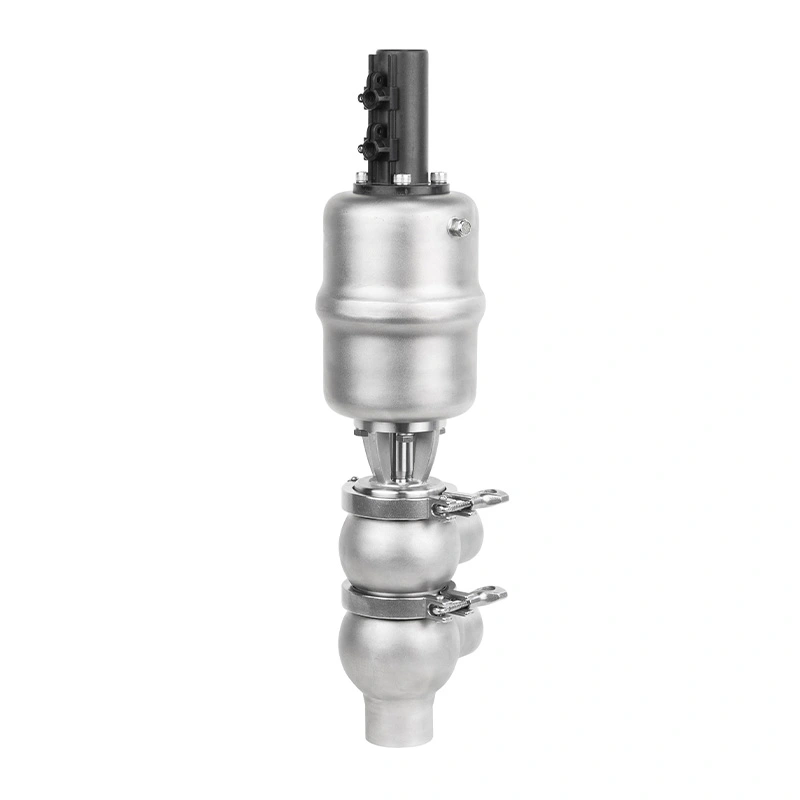

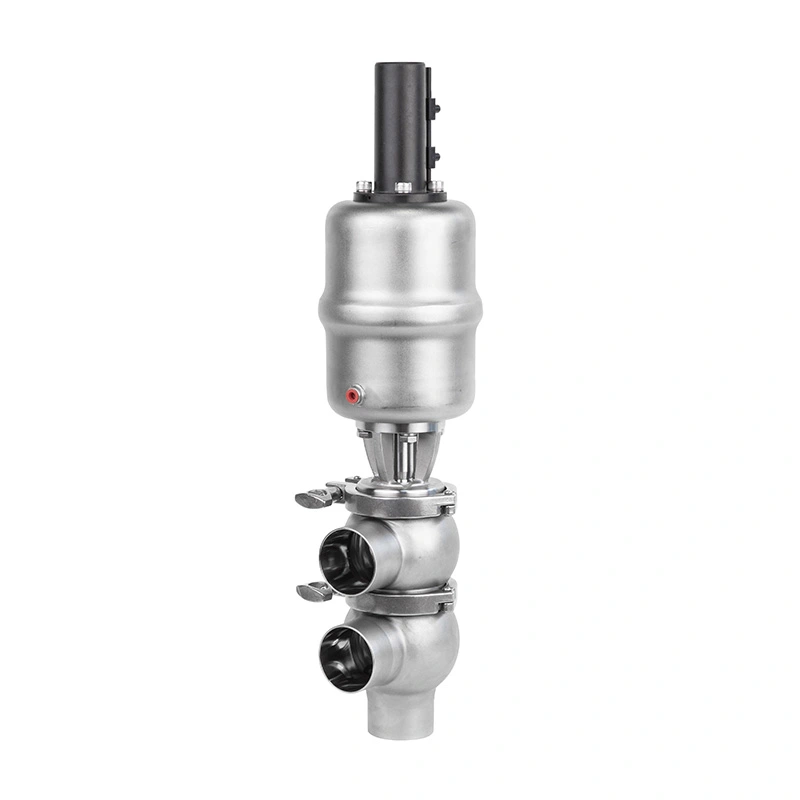

Normaalisti suljettu konfiguraatio pitää venttiilin suljettuna, kun pneumaattista ohjausta ei käytetä, mikä tekee siitä sopivan prosessilinjat, joissa suljettu asento on ensisijainen oletustoimintatilana.
Normaalisti auki oleva konfiguraatio mahdollistaa venttiilin pysymisen auki määritetyissä oletusolosuhteissa, ja se voidaan valita prosessinohjausstrategian mukaisesti.
Kaksitoiminen konfiguraatio tarjoaa pneumaattisen ohjauksen sekä avaamiseen että sulkemiseen, mikä tekee siitä sopii automatisoituihin tuotantojärjestelmiin, jotka vaativat hallittua venttiilin liikettä.
Valinnaiset asennon palauteyksiköt, ohjauspäät, solenoidiventtiilit ja älykkäät säätimet mahdollistavat AVM-venttiilin olla kytkettynä automatisoituihin prosessinohjausjärjestelmiin.

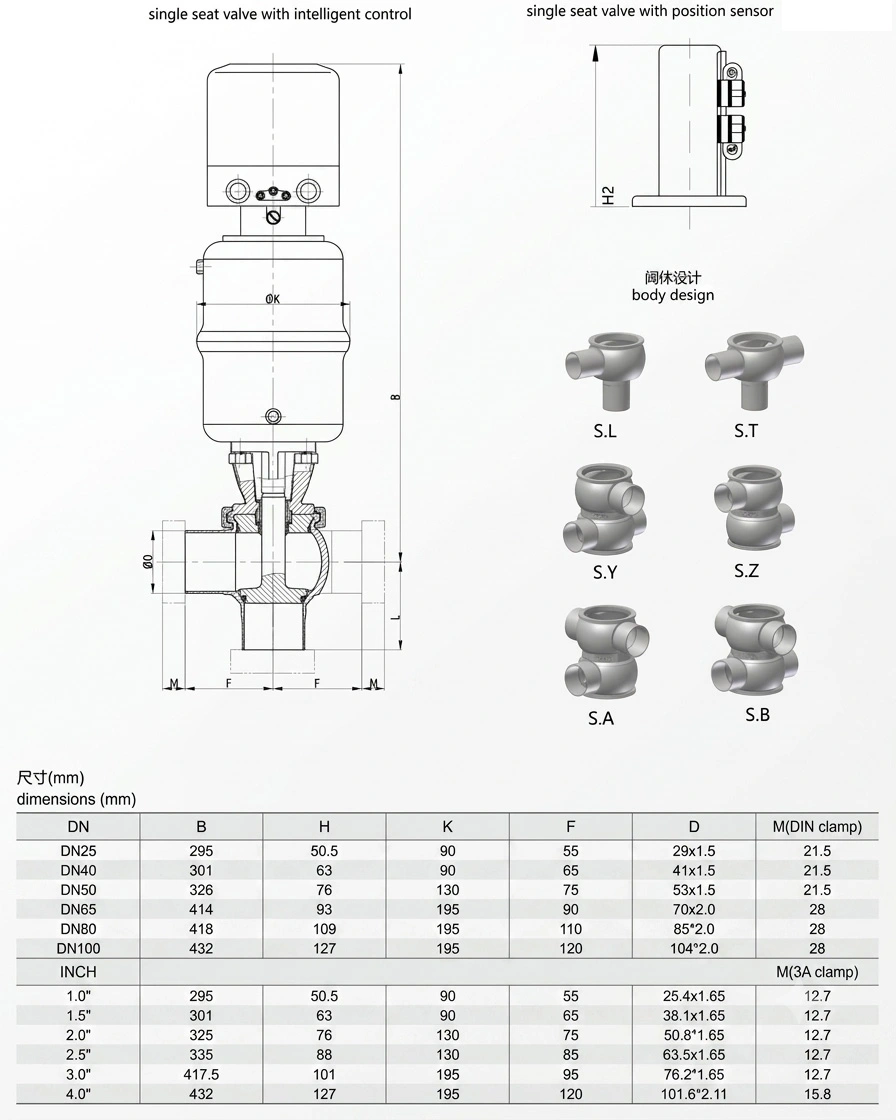

| Parametri | Erittely |
| Tuote | Yksipaikkainen saniteettisulkuventtiili |
| Merkki | AVM |
| Venttiilin tyyppi | Saniteettisulku / hygieeninen eristysventtiili |
| Saatavilla koot | DN10–DN100; erityinen vakiokokoonpano DN25–DN100 / 2"–4" |
| Rungon materiaali | AISI 304 / ASTM 316L ruostumaton teräs; 1.4404 |
| Sisäiset komponentit | Tarkkuuskoneistettu saniteettilaatuinen ruostumaton teräs |
| Sisäpinnan viimeistely | Ra ≤0,4–0,8 μm |
| Sähkökiillotus | Valinnainen, Ra ≤0,4 μm |
| Tiivistemateriaalit | EPDM, PTFE, silikoni, FKM |
| Sinettien noudattaminen | FDA-yhteensopivat elintarvikelaatuiset vaihtoehdot |
| Työpaine | Jopa 10 baaria, muokattavissa; vakiokokoonpano 5 baariin asti |
| Käyttölämpötila | -10°C - 150°C kokoonpanosta ja tiivistemateriaalista riippuen |
| Toiminta | Manuaalinen / pneumaattinen |
| Yhteystyypit | Puristin, hitsaus, kierre, laippa |
| Standardit | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Valinnaiset lisävarusteet | Asennon palauteyksikkö, ohjausyläosa, magneettiventtiili, älykäs ohjain |
Puristusliitokset mahdollistavat nopean asennuksen ja kätevän purkamisen, joten ne soveltuvat saniteettikäsittelyyn järjestelmät, jotka vaativat usein tarkastuksia tai huoltoa.
Puskuhitsatut liitokset muodostavat pysyvän putkiliitoksen, jossa on vähemmän irrotettavia liitoksia ja ne sopivat hygieniajärjestelmät, joissa sujuvat sisäiset siirtymät ovat tärkeitä.
Kierre- ja laipalliset kokoonpanot voidaan valita yhteensopiville prosessilaitteille ja putkilinja-asetteluille sovelletaan erilaisia asennus- tai huoltovaatimuksia.
AVM voi konfiguroida venttiilin yleisesti käytettyjen saniteettiliitäntästandardien mukaan, mukaan lukien SMS, DIN 11851, ASME BPE, RJT ja IDF, jotka auttavat ostajia sovittamaan venttiilin olemassa olevaan prosessiputkistoon.
AISI 304 tarjoaa käytännöllisen vaihtoehdon sopiviin saniteettisovelluksiin, kun taas 316L ruostumaton teräs on suositeltavampi missä vaaditaan parempaa korroosionkestävyyttä ja vaativia tuotteen kosketusolosuhteita.
EPDM soveltuu moniin vesipohjaisiin ja yleisiin hygieniasovelluksiin. Lopullisen valinnan tulee perustua prosessiväliaineesta ja puhdistusolosuhteista.
Silikoni voidaan valita sovelluksiin, jotka edellyttävät sopivaa joustavuutta ja lämpötilan suorituskykyä prosessien yhteensopivuus.
FKM kestää useita öljyjä, kemikaaleja ja korkeampia lämpötiloja. Yhteensopivuus todellisen kanssa prosessi ja puhdistusaineet tulee vahvistaa ennen valintaa.
PTFE voidaan määrittää silloin, kun sen kemiallinen kestävyys ja lämpötilaominaisuudet ovat tarkoituksenmukaisia sovellus.
Ruostumattomasta teräksestä valmistetut materiaalit ja asiaankuuluvat materiaaliasiakirjat voidaan verrata määritettyyn venttiiliin kokoonpano.
Kriittiset mitat ja liitännät tarkastetaan, jotta varmistetaan yhteensopivuus asiakkaan putkiston ja varusteita.
Painetestaus suoritetaan venttiilin mekaanisen eheyden varmistamiseksi määritellyissä testiolosuhteissa.
Tiivistysjärjestelmä tarkastetaan vuotojen varalta, jotta varmistetaan sulkemiskyky ennen toimitusta.
Sisä- ja ulkopinnan olosuhteet tarkastetaan määritettyjen viimeistelyvaatimusten mukaisesti.
Manuaalisten ja pneumaattisten konfiguraatioiden oikea avaaminen, sulkeminen ja toimilaitteen toiminta tarkistetaan ennen toimitusta.
Käytetään maidon, kerman, nestemäisten maitotuotteiden ja yhteensopivien puhdistuslinjojen eristämiseen tiukan hygienian ja CIP-puhdistus on tehtävä usein.
Soveltuu hygieenisille nestemäisten elintarvikkeiden tuotantolinjoille, jotka vaativat luotettavan eristyksen käsittelylaitteissa, säiliöissä ja putkilinjan osia.
Venttiili voidaan asentaa juomien, oluen ja nesteiden käsittelyjärjestelmiin tuotelinjojen eristämiseen ja laitteisiin sammutus.
Yhteensopiviin lääkesovelluksiin, hygieeninen pintakäsittely, saniteettirakenne ja CIP/SIP ominaisuudet tukevat ohjattuja prosessiympäristöjä.
Kompaktia yhden istuimen kokoonpanoa voidaan käyttää hygieeniseen nesteeristykseen biotekniikassa ja laboratoriossa prosessilaitteet, joissa puhdistettavuus ja hallittu virtaus ovat tärkeitä.
Soveltuu kosmeettisiin nesteiden käsittelyjärjestelmiin, jotka edellyttävät puhdasta tuotteen käsittelyä ja luotettavaa putkistoeristystä.
Valitse venttiili olemassa olevan putken halkaisijan, vaaditun virtauskapasiteetin ja liitäntästandardin mukaan. AVM kokoonpanoja on saatavana laajalle saniteettikokovalikoimalle.
Varmista todellinen työpaine ja käyttölämpötila ennen venttiilin rungon ja tiivisteen kokoonpanon valitsemista. Suurin sovellettava lämpötila riippuu valituista materiaaleista.
Valitse EPDM, PTFE, silikoni tai FKM prosessiväliaineen, puhdistuskemikaalien, sterilointiolosuhteiden, ja odotettu käyttölämpötila.
Valitse manuaalinen käyttö yksinkertaista paikallista eristystä varten tai pneumaattinen käyttö, kun venttiili on integroitava automatisoitu tuotantojärjestelmä.
Anna vaadittu liitäntätyyppi ja standardi, kuten Tri-Clamp, hitsaus, kierre, laippa, DIN 11851, SMS, IDF, RJT, tai ASME BPE.
Yhden istuimen kokoonpano tarjoaa käytännöllisen ratkaisun, kun ensisijainen vaatimus on luotettava avaus ja sulkeminen monimutkaisen median erottamisen tai virtauksen ohjauksen sijaan.
Minimoitu kuollut jalkarakenne, sileä sisäpinta ja CIP/SIP-yhteensopivuus auttavat vähentämään tuotejäämiä ja yksinkertaistaa hygieenistä huoltoa.
AVM tarjoaa useita runkomateriaaleja, tiivistevaihtoehtoja, liitäntästandardeja, toimintatapoja ja automaatiotarvikkeita sopimaan erilaisiin prosessointiympäristöihin.
Pneumaattiset toimilaitteet, asennon takaisinkytkentä, solenoidiventtiilit, ohjauspäät ja älykkäät säätimet mahdollistavat venttiilin sisällytetään nykyaikaisiin automatisoituihin käsittelyjärjestelmiin.
Sitä käytetään ensisijaisesti yksittäisen prosessin virtausreitin eristämiseen tai avaamiseen hygieenisissa putkistojärjestelmissä. Tyypillisiä sovelluksia sisältää laitteiden eristyksen, säiliöliitännät, putkilinjan osat ja prosessilinjan pysäytyksen.
Yksipaikkainen sulkuventtiili on suunniteltu pääasiassa suoraviivaiseen virtauksen eristämiseen. Sekoitustiivis venttiili käyttää useita tiivistystiivisteet ja vuotokammio erottamaan kaksi prosessiväliainetta ja vähentämään ristikontaminaatioriskiä.
Kyllä. Saniteettirakenne tukee CIP-puhdistusta ja voidaan konfiguroida toistuviin sterilointijaksoihin valitut venttiili- ja tiivistemateriaalit.
316L ruostumaton teräs on yleensä suositeltu vaativiin hygieenisiin tuotekosketussovelluksiin sen vuoksi korroosionkestävyys ja hygieniaominaisuudet.
Kyllä. AVM tarjoaa normaalisti suljettuja, normaalisti auki olevia ja kaksitoimisia pneumaattisia toimilaitteita sekä automaatiotarvikkeet.
Määritelty kokonaisalue on DN10–DN100, ja vakiokokoonpanot mukaan lukien DN25–DN100 ja 2"–4". Tarkka saatavilla oleva koko tulee vahvistaa valitun liitännän ja venttiilikokoonpanon mukaan.
Yleiset ominaisuudet sallivat jopa 10 baarin paineen mukauttamisen kanssa, kun taas vakiokokoonpano on enintään 5 baari. Todellinen paineluokitus tulee vahvistaa valitulle mallille.
Kyllä. Saatavilla olevat vaihtoehdot ovat SMS, DIN 11851, ASME BPE, RJT, IDF sekä puristin, hitsaus, kierre ja laippa yhteyskokoonpanot.
Jos tuotantolinjasi tarvitsee kompaktin, hygieenisen ja huollettavan ratkaisun luotettavaan putkistojen eristykseen, AVM Sanitary Single-Seat -sulkuventtiili tarjoaa joustavan konfiguraation erilaisiin prosessiolosuhteisiin.
Lähetä AVM:lle putkilinjan koko, prosessiväliaine, paine, lämpötila, tiivistevaatimus, liitäntästandardi ja käsikirja tai pneumaattinen toimintavaatimus sopivan venttiilikokoonpanon tunnistamiseksi sovelluksellesi.
