Verrattuna perinteisiin yksipaikkaisiin venttiilijärjestelyihin, AVM Sanitary Intelligent Double-Seat Mixproof Valve voi yksinkertaistaa putkistojen suunnittelua, vähentää tarvittavien venttiilien määrää ja tukea samanaikaista tuotekäsittelyä ja CIP puhdistus. Se soveltuu vaativiin sovelluksiin elintarvike- ja juomateollisuudessa, meijeriteollisuudessa, panimossa, lääketeollisuudessa, bioteknologian ja muiden hygieniateollisuuden aloilla.
Hygieenisessä käsittelyssä tuotteiden sekoittumisen estäminen on tärkeämpää kuin pelkkä virtauksen kontrollointi. Venttiilin vika, vahingoittunut tiiviste tai epätäydellinen puhdistusprosessi voi aiheuttaa ristikontaminaation, tuotannon seisokkeja, tuotteen katoamisen, ja ylimääräiset ylläpitokustannukset.
AVM:n kaksipaikkainen sekoitustiivis rakenne korjaa nämä riskit luomalla hallitun vuotokammion kahden väliin itsenäiset tiivistyspisteet. Jos yhteen tiivisteeseen tulee vuoto, väliaine suunnataan pikemminkin ilmakehän viemäriin kuin siirtyä vastakkaiseen prosessilinjaan.
Tämä malli tarjoaa ostajille käytännöllisen yhdistelmän väliaineen erottelua, vuotojen havaitsemista, hygieenistä puhdistusta, automaation yhteensopivuus ja prosessitehokkuus.

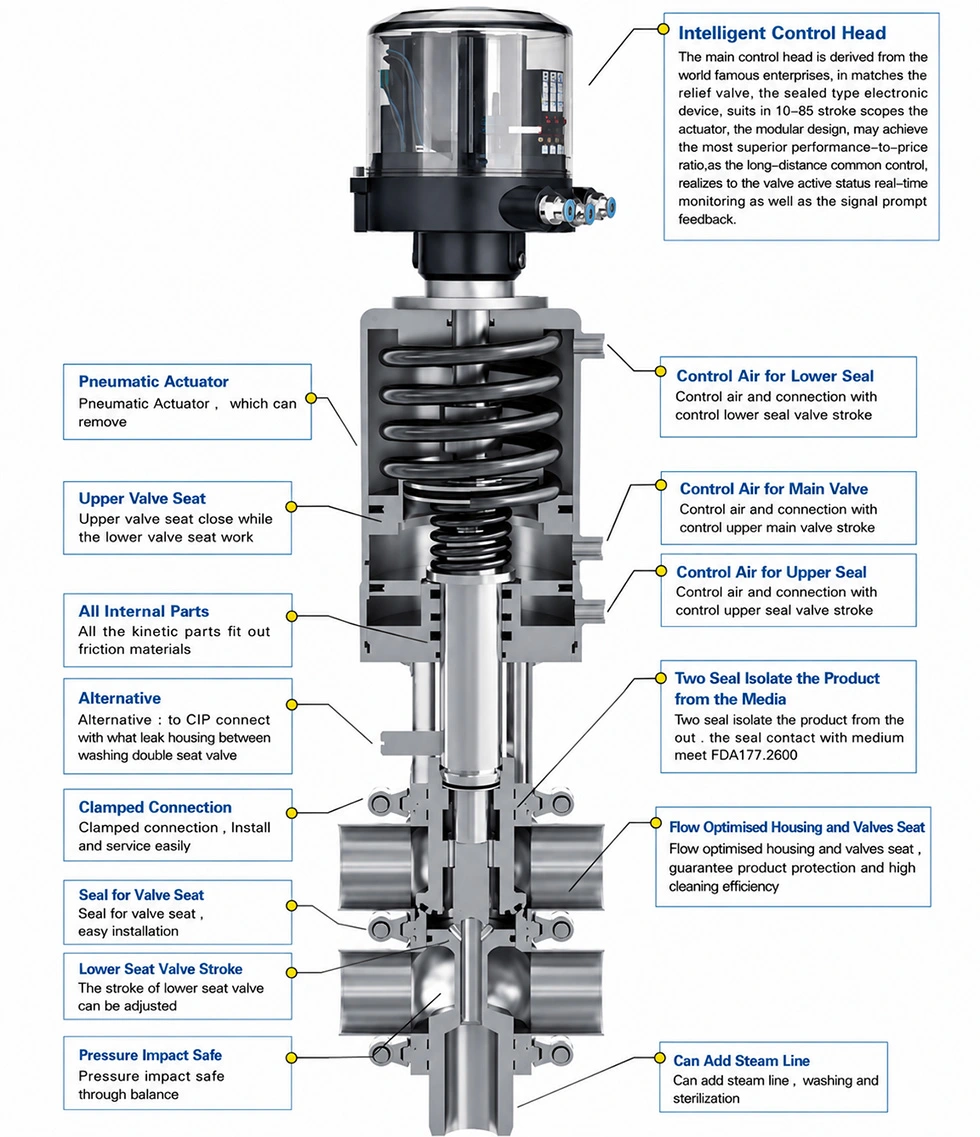

Venttiili sisältää kaksi erillistä istukkatiivistettä. Kun venttiili on kiinni, ylempi ja alempi tiiviste eristävät venttiilin kaksi prosessiväliainetta ja muodostavat vuotokammion niiden väliin.
Normaaleissa käyttöolosuhteissa molemmat tiivisteet pysyvät suljettuina ja kaksi väliainetta pysyvät täysin erillään.
Välivuotokammio on yhdistetty ilmakehän viemäriin. Jos jompikumpi tiivistyskohta epäonnistuu, vuotaa väliaine tulee kammioon ja poistuu vuodon ulostulon kautta.
Tämä tarjoaa tärkeän turvallisuusedun: tiivisteen vika voidaan havaita ennen kuin vuotava väliaine saavuttaa vastakkainen tuotelinja.
Näkyvä vuoto viemärissä voi myös olla välitön merkki tarkastuksesta tai tiivisteen vaihdosta vaaditaan.
AVM Mixproof Valve on suunniteltu CIP:lle (Clean-in-Place) ja tukee sterilointiprosesseja ilman tarvetta. säännöllinen purku.
Ylempi ja alempi venttiilin varsi ja vuotokammio voidaan puhdistaa ja steriloida osana prosessisykliä, auttaa vähentämään manuaalisen puhdistuksen vaatimuksia ja parantamaan yleistä hygieenistä luotettavuutta.
Kaksi erillistä tiivistyskohtaa erottavat erilaiset prosessiväliaineet ja vähentävät riskiä tuotteista toiseen tai tuotteen ja CIP:n välinen ristikontaminaatio.
Tämä tekee venttiilistä erityisen sopivan tuotantolinjoille, joissa käsitellään erilaisia tuotteita tai puhdistusnesteitä sisällä sama putkisto.
Sekoittamaton konfiguraatio mahdollistaa tuotannon ja CIP-toiminnot tapahtuvan eri virtausreiteillä samanaikaisesti aika.
Tämä voi vähentää tuotantokatkoksia ja parantaa laitteiden käyttöastetta perinteiseen venttiiliin verrattuna järjestelyt, jotka edellyttävät laajempia prosessiseisokkeja.
Kaksipaikkainen sekoitusventtiili voi korvata kahden tai useamman tavanomaisen yksipaikkaisen venttiilin toiminnallisen järjestelyn sopivat putkikokoonpanot.
Tämä auttaa vähentämään asennuksen monimutkaisuutta, säästämään tilaa ja lisäämään joustavuutta suunniteltaessa hygieniaa prosessijärjestelmät.
Sileät tuotetta koskettavat pinnat ja matala kuollut jalka auttavat vähentämään alueita, joissa tuotejäämiä tai mikro-organismeja voisi kertyä.
Hygieeninen rakenne tukee myös tehokasta CIP-puhdistusta ja auttaa ylläpitämään yhdenmukaisia prosessiolosuhteita.
AVM tarjoaa automaattisia käsittelylinjoja varten valinnaisia älykkäitä ohjaimia ja paikkaantureita.
Nämä lisävarusteet voidaan integroida automatisoituihin venttiilinohjausjärjestelmiin luotettavan venttiilin paikantamisen ja parantaa prosessien seurantaa.
AVM tarjoaa Sanitary Intelligent Double-Seat Mixproof Valve -venttiilin, jossa on useita yhteensopivia liitäntäkonfiguraatioita erilaiset hygieniavaatimukset.
Tri-Clamp-liitäntöjä käytetään laajalti hygieenisissa elintarvike-, meijeri-, juoma-, lääke- ja bioteknologian putkistoissa järjestelmät. Suunnittelu tukee kätevää asennusta, tarkastusta ja huoltoa.
Puskuhitsausliitokset tarjoavat pysyvän hygieenisen liitoksen sujuvalla sisäisellä siirtymällä. Ne ovat sopivia prosessilinjoille, joissa rakojen minimoiminen ja putkilinjan puhtauden ylläpitäminen ovat etusijalla.
Laipalliset kokoonpanot sopivat prosessijärjestelmiin, jotka vaativat vankat mekaaniset liitännät ja ovat käteviä laitteiden integrointi.
Kierrekokoonpanoja voidaan käyttää yhteensopiviin hygieenisiin putkistojärjestelyihin, joissa kompakti asennus ja tarvitaan kätevä yhteys.
Huomautus: Sopiva liitäntätyyppi tulee valita olemassa olevan putkistostandardin, prosessiväliaineen, painevaatimukset ja asennusolosuhteet.
| Tuote | Erittely |
| Tuote | Sanitary Intelligent Double-Seat Mixproof Valve |
| Merkki | AVM |
| Venttiilin koko | DN40–DN100 |
| Suurin työpaine | Jopa 5 bar |
| Käyttölämpötila | -10°C - +135°C tiivistemateriaalista riippuen |
| Tuotteen kontaktimateriaali | SS316L |
| Muu kuin tuotekontaktimateriaali | SS304 |
| Yhteystyypit | Tri-Clamp, Pikkuhitsaus, Laippa, Kierre |
| Tiivistemateriaalit | EPDM, FKM, silikoni |
| Sinettien noudattaminen | FDA 177.2600 -yhteensopivat tiivistemateriaalit |
| Puhdistus | CIP |
| Sterilointi | SIP / nimellinen sterilointilämpötila |
| Valinnaiset lisävarusteet | Älykäs ohjain, asentotunnistin |
Tuotekontaktikomponentit on valmistettu ruostumattomasta teräksestä SS316L, mikä tarjoaa sopivan materiaaliratkaisun hygieenisiin työstöympäristöihin, joissa korroosionkestävyys ja puhdistettavuus ovat tärkeitä.
Tuotteen kanssa koskettamattomissa komponenteissa käytetään ruostumatonta SS304 terästä, mikä tarjoaa tasapainon mekaanisen suorituskyvyn ja laitteiden kokonaiskustannukset.
Materiaalikokoonpano on suunniteltu täyttämään saniteettiprosessilaitteiden vaatimukset samalla kun se huolletaan luotettava toiminta toistuvien puhdistus- ja tuotantojaksojen aikana.
AVM tarjoaa EPDM-, FKM- ja silikonitiivistysvaihtoehtoja eri prosessiväliaineiden ja vaatimusten mukaisesti käyttöolosuhteet.
Saatavilla olevat tiivistemateriaalit täyttävät FDA 177.2600 -vaatimukset, joten ne sopivat sovelluksiin, joissa elastomeerien yhteensopivuus on tärkeä ostonäkökohta.
Lopullinen tiivistemateriaali tulee valita prosessiväliaineen, käyttölämpötilan ja puhdistuksen mukaan kemikaalit, sterilointiolosuhteet ja vaadittu käyttöikä.
Automaattisia tuotantolinjoja varten AVM Sanitary Intelligent Double-Seat Mixproof Valve voidaan varustaa valinnaisella älykkäät ohjauskomponentit.
Älykäs ohjain tukee automaattista venttiilin toimintaa, kun taas asentoanturi voi määrittää venttiilin asennon palautetta ohjausjärjestelmään.
Tämä tekee venttiilistä sopivan integroitavaksi automatisoituihin hygieenisiin käsittelyjärjestelmiin, joissa venttiili on tarkka tarvitaan sekvensointia, prosessin valvontaa ja vähemmän manuaalisia toimenpiteitä.
Venttiiliä voidaan käyttää hygieniatuoteputkistoissa, joissa eri juomia, nestemäisiä elintarvikkeita tai puhdistusliuoksia pitää olla erillään tuotannon aikana.
Meijerilaitokset vaativat tiukkaa tuotteiden kontaminaatio- ja puhdistusprosessien valvontaa. Kaksinkertainen istuinrakenne tarjoaa tehokkaan ratkaisun maitotuotteiden erottamiseen CIP-nesteistä.
Panimoprosessit sisältävät useita nestemäisiä väliaineita ja toistuvia puhdistusjaksoja. AVM Mixproof Valve voi auttaa parantamaan virtausreittien erottelu ja automaattisten puhdistustoimintojen tukeminen.
Lääketuotanto vaatii korkeita puhtausstandardeja, prosessin hallintaa ja kontaminaation ehkäisyä. The hygieeninen rakenne ja CIP/SIP-ominaisuus tekevät venttiilistä sopivan yhteensopiviin lääkeprosessijärjestelmiin.
Bioteknologian prosessit vaativat usein kontrolloitua väliaineen käsittelyä ja tiukkoja hygieniaolosuhteita. Kaksinkertainen istuin tiivistysrakenne auttaa säilyttämään eron eri prosessinesteiden välillä.
Oikean sekoitusventtiilin valitseminen vaatii muutakin kuin venttiilikoon valintaa. Ostajien tulee vahvistaa seuraavat asiat parametrit AVM:llä:
1. Putkilinjan koko: DN40–DN100
2. Prosessiväliaine: tuote, vesi, CIP-liuos tai muu yhteensopiva neste
3. Käyttöpaine: enintään 5 bar
4. Käyttölämpötila: -10°C - +135°C tiivisteen valinnasta riippuen
5. Tiivistemateriaali: EPDM, FKM tai silikoni
6. Liitäntästandardi: Tri-Clamp, Butt Weld, Laippa tai kierre
7. Puhdistusmenetelmä: CIP-vaatimukset
8. Sterilointivaatimukset: SIP ja nimellinen sterilointilämpötila
9. Automaatiovaatimukset: älykäs ohjain ja/tai asentoanturi
10. Materiaalivaatimukset: SS316L tuotetta koskettavat osat ja SS304 tuotetta koskemattomat osat
Näiden parametrien ilmoittaminen ennen tilaamista auttaa AVM:ä suosittelemaan sopivaa venttiilikokoonpanoa ja tiivistystä ratkaisu.
| Vertailu | AVM Double-Seat Mixproof Valve | Perinteinen yksipaikkainen venttiilijärjestely |
| Median erottelu | Kaksinkertainen riippumaton tiivisterakenne | Riippuu useista venttiileistä ja putkistosta |
| Ristikontaminaation suojaus | Vuotokammio tarjoaa hallitun purkauksen | Suurempi riippuvuus venttiilijärjestelystä |
| Tuotanto + CIP | Tukee sopivia samanaikaisia toimintoja | Usein tarvitaan lisäeristystä |
| Vuodon havaitseminen | Ilmakehän vuotokammio | Riippuu järjestelmän suunnittelusta |
| Venttiilin määrä | Voi korvata useita yksipaikkaisia venttiileitä sopivissa sovelluksissa | Lisää venttiileitä saatetaan tarvita |
| Puhdistus | CIP-yhteensopiva hygieeninen muotoilu | Riippuu yksittäisestä venttiilikokoonpanosta |
| Automaatio | Valinnainen älykäs ohjain ja asentoanturi | Riippuu valitusta ohjausjärjestelmästä |
| Asennuksen monimutkaisuus | Voi yksinkertaistaa sopivia putkistojärjestelyjä | Saattaa vaatia enemmän venttiileitä ja liitäntöjä |
AVM keskittyy hygieenisiin prosessiventtiiliratkaisuihin, jotka on suunniteltu elintarvikkeiden, juomien, meijerituotteiden, lääke-, panimo- ja bioteknologian käsittelyjärjestelmät.
Sanitary Intelligent Double-Seat Mixproof Valve yhdistää SS316L tuotekontaktirakenteen, itsenäinen kaksinkertainen tiiviste, ilmakehän vuotojen tunnistus, CIP/SIP-yhteensopivuus ja valinnainen älykäs ohjaus.
Ostajille, jotka etsivät luotettavaa sekoitusventtiilin valmistajaa ja toimittajaa, AVM voi tarjota venttiilin kokoonpanot, jotka perustuvat putkilinjan kokoon, liitostyyppiin, prosessiväliaineeseen, tiivistemateriaaliin, käyttöolosuhteisiin ja automaatiovaatimukset.
Saniteettinen kaksi-istuttava sekoitusventtiili on hygieeninen prosessiventtiili, joka on suunniteltu erottamaan kaksi erilaista prosessiväliainetta samassa venttiilirungossa. Kaksi itsenäistä tiivistettä luo vuotokammion väliainereittien väliin vähentääkseen vuotoja ristikontaminaation riskiä.
Jos yksi tiiviste epäonnistuu, vuotava väliaine menee välivuotokammioon ja poistuu ilmakehän vuotoaukko. Tämä estää vuotavan väliaineen pääsyn suoraan vastakkaiseen prosessilinjaan ja antaa näkyvän osoituksen mahdollisesta tiivistysongelmasta.
Kyllä. Venttiili on suunniteltu CIP-puhdistukseen, mikä mahdollistaa asiaankuuluvat sisäiset virtausalueet, venttiilin varret ja vuodot kammio puhdistettava osana puhdistusprosessia ilman säännöllistä purkamista.
Kyllä. Hygieeninen muotoilu, SS316L-tuotekontaktimateriaali, CIP/SIP-ominaisuus ja valinnainen automaattinen ohjaus venttiili soveltuu yhteensopiviin farmaseuttisiin prosessointisovelluksiin. Koko järjestelmä tulee arvioida asiakkaan erityisten hygienia- ja viranomaisvaatimusten mukaisesti.
AVM tarjoaa EPDM-, FKM- ja silikonitiivistemateriaaleja. Sopiva materiaali riippuu prosessiväliaineesta, lämpötila, puhdistuskemikaalit ja sterilointiolosuhteet.
Vakiokokoalue on DN40–DN100. Ostajien tulee vahvistaa vaadittu koko putkilinjan virtauksen mukaan nopeus, yhteysstandardi ja prosessivaatimukset.
Suurin käyttöpaine on enintään 5 baaria. Todellinen käyttöpaine on vahvistettava valitun asetuksen mukaan venttiilikokoonpano ja käyttöolosuhteet.
Kyllä. AVM tarjoaa valinnaisia älykkäitä ohjaimia ja asentoantureita integroitaviksi automatisoituihin prosessijärjestelmiin ja venttiilin asennon valvonta.
Jos prosessilinjasi on käsiteltävä kahta erilaista materiaalia ja minimoimalla ristikontaminaation riski, AVM Sanitary Älykäs Double-Seat Mixproof Valve tarjoaa käytännöllisen ratkaisun hygieeniseen virtauksen eristämiseen.
Lähetä AVM:lle putkilinjan koko, prosessiväliaine, työpaine, käyttölämpötila, liitäntätyyppi, tiiviste vaatimus, CIP/SIP-ehdot ja automaatiovaatimukset. AVM voi auttaa määrittämään sopivan sekoitusventtiilin konfiguraatio saniteettijärjestelmällesi.
