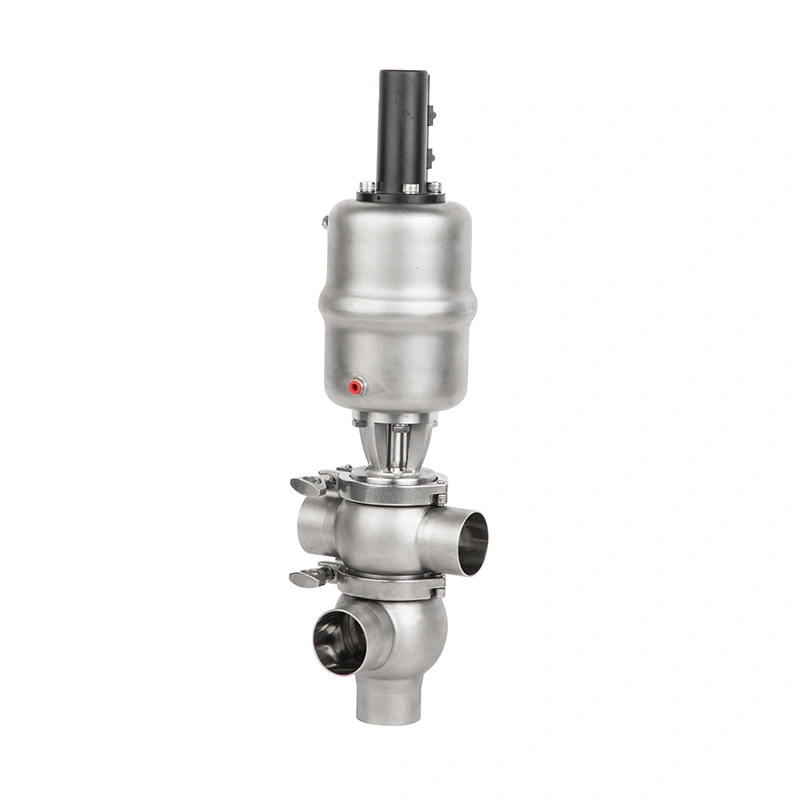

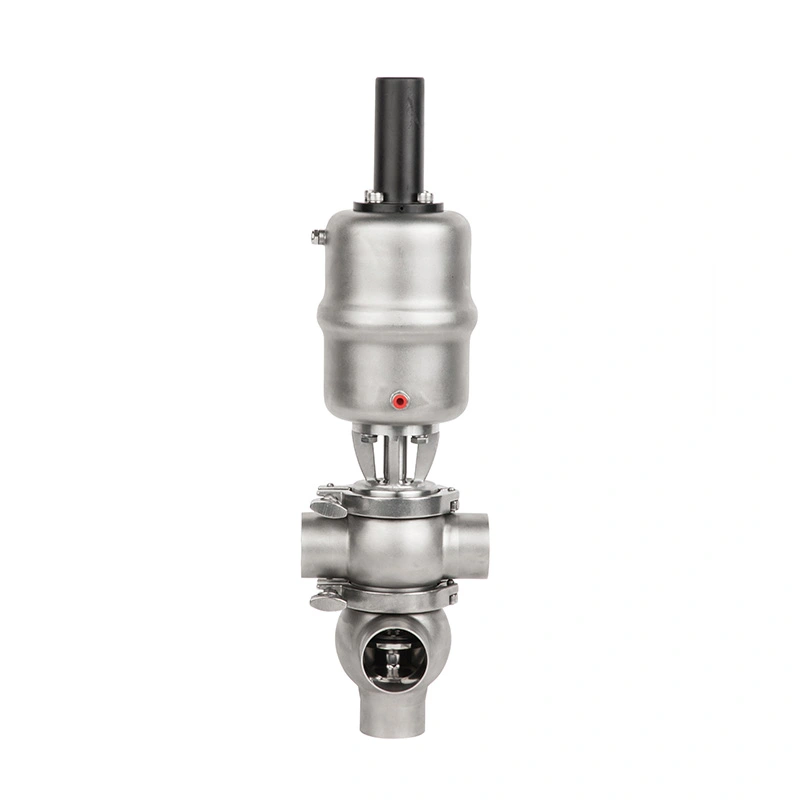

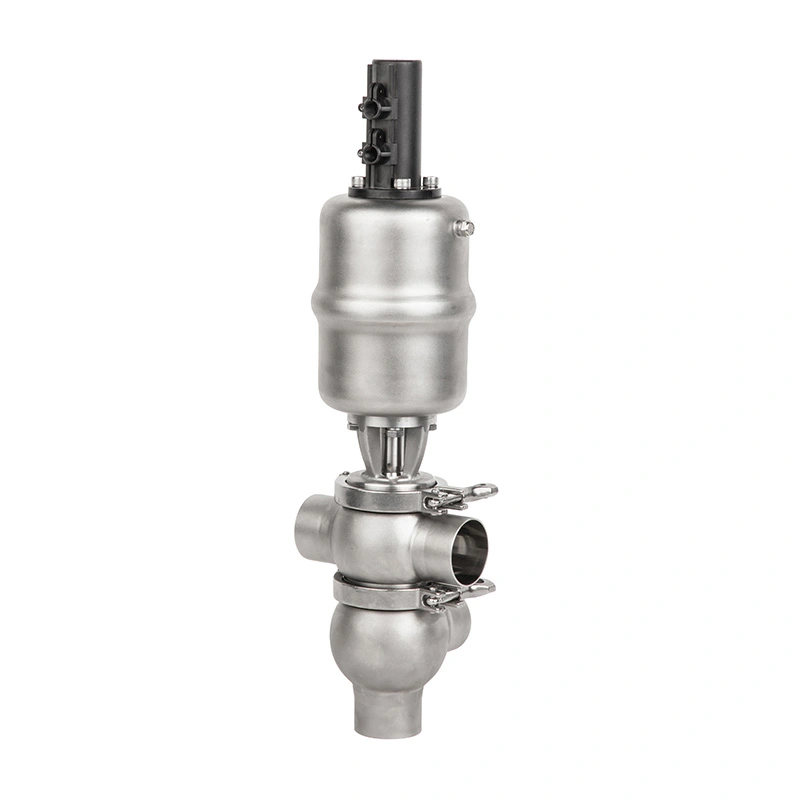

Saniteetti-aseptinen vaihtoventtiili

SS316L:n tuotetta koskettavat osat, matalan jalan virtausreitti, Ra <0,8 μm sisäpinnan viimeistely ja CIP/SIP Yhteensopivuus, AVM Sanitary Aseptic Divert Valve on suunniteltu vaativiin saniteettisovelluksiin meijeriteollisuudessa, ruoka ja juoma, biotekniikka, kosmetiikka ja hienokemiallinen käsittely.

Venttiili voidaan konfiguroida pneumaattisella toimilaitteella ja valinnaisilla 24 V älykkäillä ohjauskomponenteilla, mikä mahdollistaa integrointi PLC- tai DCS-pohjaisiin automatisoituihin käsittelyjärjestelmiin.

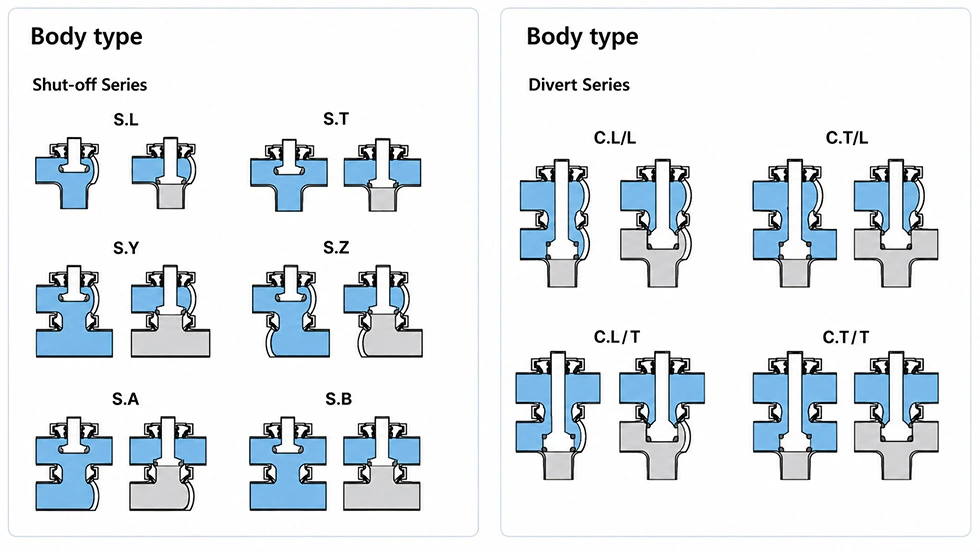

Prosessivaatimusten mukaan suunniteltu virtauksen suuntaaminen

1. Joustava monireittivirtauksen vaihto

AVM:n sanitary-aseptisen vaihtoventtiilin päätarkoitus on ohjata nestettä prosessireitiltä toiselle ilman, että käyttäjien on vaihdettava putkiliitäntöjä manuaalisesti. Sitä voidaan soveltaa tuotteen siirtoon, säiliöön täyttö-, tuotteen poisto-, kierrätys- ja prosessinvaihtotoiminnot.

2. Luotettava prosessin eristys

Tuotannonvaihdon tai puhdistuksen aikana eri prosessiväliaineet on säilytettävä erillään. Hygieeninen tiiviste rakenne auttaa eristämään prosessinesteitä ja vähentää ei-toivottujen tuotteiden sekoittumisen mahdollisuutta usean virtauksen aikana polut on kytketty samaan venttiilikokoonpanoon.

3. Nopeampi tuotteen vaihto

Automatisoidun virtauksen ohjauksen ansiosta prosessireittejä voidaan muuttaa nopeasti ja johdonmukaisesti. Tämä on erityisen arvokasta useita tuotteita käsitteleville tuotantolinjoille, joissa toistuva manuaalinen venttiilikäyttö voi pidentää seisokkeja ja aiheuttaa toimintavirheitä.

Hygieeninen rakenne aseptiseen käsittelyyn

1. SS316L tuotteen kosketusosat

Kaikki tuotetta koskettavat komponentit on valmistettu ruostumattomasta teräksestä SS316L, mikä takaa korroosionkestävyyden ja hygieeninen materiaaliratkaisu suoraan kosketukseen prosessiväliaineiden kanssa.

Tuotteeseen koskemattomat komponentit on valmistettu SS304 ruostumattomasta teräksestä. AVM voi myös tarjota EN 10204 3.1 materiaalitodistus sovelluksille, jotka edellyttävät materiaalin jäljitettävyyttä.

2. Low-Dead-leg Flow Path

Sisäinen virtauskanava on suunniteltu minimoimaan kuolleita tiloja, joihin saattaa jäädä tuotejäämiä tai puhdistusnesteitä käsittelyn jälkeen.

Tämä rakenne auttaa vähentämään kontaminaatioriskejä ja tukee tasaisempaa puhdistustehoa toistuvien puhdistusten aikana tuotantosyklit.

3. Ra <0,8 μm Sisäpinnan viimeistely

Sisäpinnan viimeistely on Ra <0,8 μm, mikä tarjoaa sileän tuotteen kosketuspinnan, joka auttaa vähentämään jäämiä tarttuu ja tukee hygieenisiä prosessivaatimuksia.

4. FDA-yhteensopivat tiivistysvaihtoehdot

AVM tarjoaa EPDM-, FKM- ja silikonitiivistemateriaaleja. Kaikki saatavilla olevat tiivistemateriaalit ovat FDA 177.2600 -standardin mukaisia vaatimukset.

Oikea tiiviste tulee valita prosessiväliaineen, käyttölämpötilan, puhdistuskemikaalien ja sterilointiolosuhteet.

CIP- ja SIP-ominaisuudet

1. Clean-in-Place -toiminto

Venttiili on suunniteltu pysymään asennettuna CIP-puhdistuksen aikana. Sen sileät sisäpinnat ja matala kuollut jalka rakenne auttaa puhdistusnesteitä saavuttamaan kriittiset alueet ja poistamaan jäännöstuotteen ilman rutiiniventtiiliä purkaminen.

2. Sterilointi-in-Place -suorituskyky

Aseptisissa käsittelysovelluksissa venttiili tukee sterilointia 134 °C:ssa enintään 20 minuutin ajan. Tämä mahdollistaa venttiilin liittämisen tuotantojärjestelmiin, joissa on korkean lämpötilan in-line sterilointi vaaditaan.

3. Vähemmän puhdistukseen liittyviä seisokkeja

CIP- ja SIP-yhteensopivuus eliminoi toistuvan manuaalisen irrotuksen tarpeen rutiinipuhdistusta ja sterilointia varten, auttaa vähentämään huoltotoimenpiteitä ja parantamaan laitteiden saatavuutta.

Pneumaattinen ja älykäs ohjaus

1. Pneumaattinen virtauksen kytkentä

Pneumaattinen konfiguraatio toimii 5–8 baarin ohjausilman paineella, mikä mahdollistaa nopean ja toistettavan venttiilinvaihdon automatisoiduille prosessilinjoille.

2. 24 V älykäs ohjain

Valinnaista 24 V:n älykästä säädintä voidaan käyttää automatisoituun venttiilitoimintoon ja integrointiin laitostason kanssa ohjausjärjestelmät.

3. Sijainnin valvonta

24 V:n asentoanturi voi antaa venttiilin asennon palautetta ohjausjärjestelmälle, mikä auttaa käyttäjiä ja automatisoimaan laitteet varmistavat, onko venttiili saavuttanut vaaditun käyttöasennon.

4. Solenoidiventtiilin integrointi

Valinnainen solenoidiventtiili ohjaa pneumaattista toimilaitetta, jolloin vaihtoventtiili voi reagoida automaattisiin signaaleihin PLC- tai DCS-järjestelmistä.

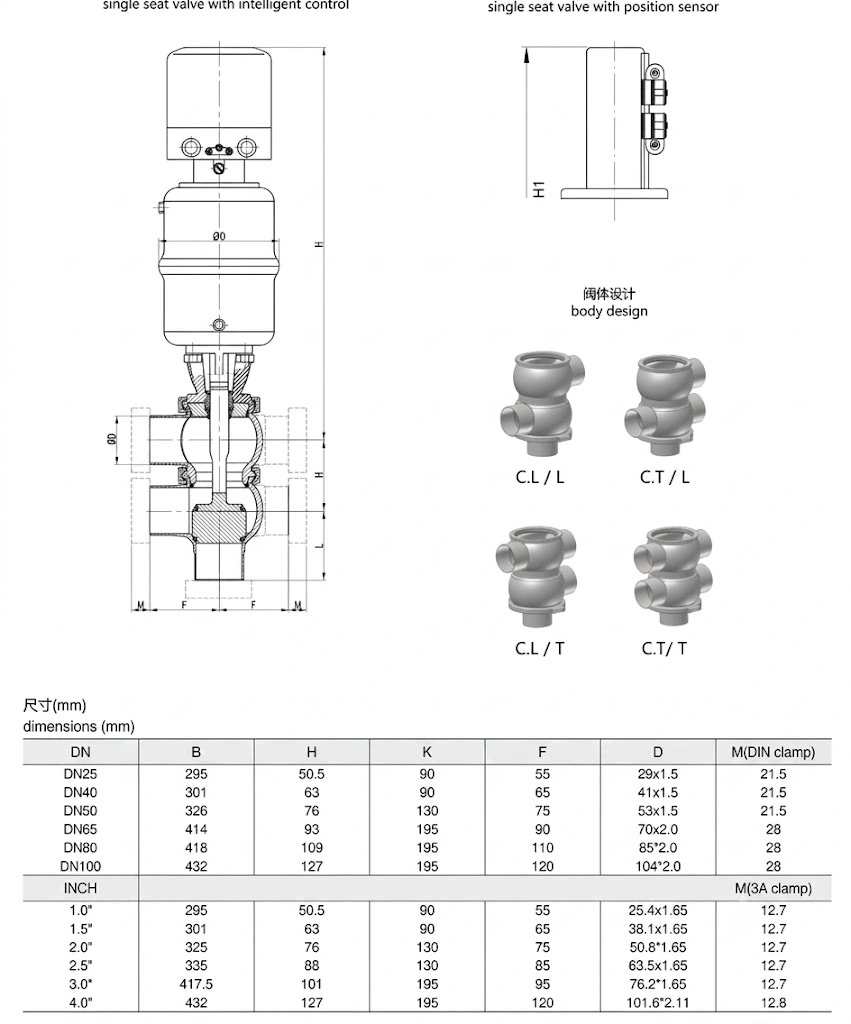

Tekniset tiedot

Hygieenisten putkien liitäntävaihtoehdot

1. Tri-Clamp-liitäntä

Tri-Clamp-liitännät tarjoavat kätevän ratkaisun saniteettiputkistojärjestelmiin, joissa säännöllinen tarkastus, puhdistus, ja laitteet on vaihdettava. Niitä käytetään laajalti elintarvikkeissa, juomissa, meijeriteollisuudessa ja lääketeollisuudessa käsittelyympäristöt.

2. Puskuhitsausliitäntä

Puskuhitsatut liitokset tarjoavat pysyvän putkiliitoksen tasaisella sisäisellä siirtymällä. Ne ovat sopivia asennuksiin, joissa liitosten minimointi ja hygieenisten virtausolosuhteiden ylläpitäminen ovat tärkeitä.

3. Laippaliitäntä

Laipalliset kokoonpanot tarjoavat vankan mekaanisen liitännän prosessijärjestelmille, jotka vaativat käteviä laitteita integrointi ja purkaminen.

AVM tukee DIN 11850 -sarjan, ASME:n, ISO:n ja 3-A-liitäntästandardeja sopimaan erilaisiin kansainvälisiin saniteettiputkistojärjestelmät.

Sovellukset

1. Maitotuotteiden käsittely

Venttiili voi ohjata maitoa, nestemäisiä maitotuotteita, puhdistusliuoksia ja muita yhteensopivia nesteitä erilaisten välillä prosessoi reittejä samalla kun se tukee toistuvia CIP-toimintoja.

2. Ruoan ja juoman tuotanto

Juomien ja nestemäisten elintarvikkeiden tuotannossa venttiili tukee tuotteen siirtoa, täyttöä, kierrätystä, tyhjennystä ja tuotannon vaihtosovellukset, joissa vaaditaan hygieenistä virtauksen ohjausta.

3. Bioteknologian käsittely

Bioteknologian tuotanto vaatii valvottua prosessireititystä ja tiukkaa sanitaatiota. AVM-venttiilin aseptinen rakenne ja SIP-ominaisuus tekevät siitä sopivan yhteensopiviin bioteknologian käsittelyjärjestelmiin.

4. Kosmeettisten tuotteiden valmistus

Venttiiliä voidaan käyttää hygieenisissä kosmeettisissa tuotantolinjoissa, joissa on puhdasta nesteiden käsittelyä, luotettavaa virtauksen ohjaamista ja tarvitaan toistettavaa prosessinvaihtoa.

5. Hieno kemiallinen käsittely

Yhteensopiviin hienokemikaalisovelluksiin SS316L-rakenne ja hygieeninen virtauksensäätö tarjoavat luotettavan ratkaisun prosessinesteiden käsittelyyn valvotuissa hygieniaolosuhteissa.

Mitä ostajien tulee vahvistaa ennen tilaamista

1. Käsittelyalusta

Anna tarkka neste tai prosessiväliaine materiaalin ja tiivisteen yhteensopivuuden määrittämiseksi.

2. Käyttöolosuhteet

Varmista vaadittu työpaine, käyttölämpötila ja sterilointiolosuhteet varmistaaksesi venttiilin kokoonpano vastaa todellisia prosessivaatimuksia.

3. Yhteysstandardi

Määritä, vaatiiko järjestelmä Tri-Clamp-, Butt Weld- tai Flange-liitännät ja tunnista soveltuva DIN, ASME-, ISO- tai 3-A-standardi.

4. Automaatiovaatimukset

Automaattisilla tuotantolinjoilla varmista, onko pneumaattinen toimilaite, solenoidiventtiili, 24 V älykäs ohjain tai asentotunnistin tarvitaan.

5. Materiaalidokumentaatio

Materiaalin jäljitettävyyttä vaativissa projekteissa pyydä EN 10204 3.1 -sertifikaatti venttiilitilauksen mukana.

Miksi valita AVM?

1. Suunniteltu hygieeniseen virtauksen ohjaukseen

AVM-venttiili keskittyy saniteettiprosessien reitityksen erityisvaatimuksiin ja tarjoaa luotettavan vaihdon välillä eri putkistoja sen sijaan, että vain ohjaisivat virtausta päälle ja pois.

2. Rakennettu CIP- ja SIP-prosesseja varten

Matala kuollut jalkarakenne, sileä sisäpinta, CIP-yhteensopivuus ja 134°C SIP-ominaisuus auttavat tukemaan vaativiin hygieenisiin tuotantoympäristöihin.

3. Jäljitettävä ruostumattomasta teräksestä valmistettu rakenne

Tuotekontaktiosat SS316L, tuotetta koskemattomat osat SS304 ja valinnainen EN 10204 3.1 -sertifikaatti tarjoavat selkeän materiaalien jäljitettävyys päteville teollisuusprojekteille.

4. Valmiina automatisoituun tuotantoon

Pneumaattinen toiminta, 24 V:n älykäs ohjaus, solenoidiventtiilin integrointi ja asennon tunnistus mahdollistavat AVM-venttiilin sisällyttää automatisoituihin käsittelylinjoihin.

Usein kysytyt kysymykset

1. Mihin hygienia-aseptista vaihtoventtiiliä käytetään?

Sitä käytetään ensisijaisesti prosessinesteiden ohjaamiseen eri putkistojen välillä samalla kun säilytetään hygieeniset olosuhteet. Tyypillisiä sovelluksia ovat tuotteen siirto, säiliön täyttö, tyhjennys, kierrätys ja prosessin vaihto.

2. Voidaanko AVM-venttiiliä käyttää CIP:lle ja SIP:lle?

Kyllä. Venttiili on suunniteltu CIP-puhdistukseen ja tukee SIP-sterilointia 134 °C:ssa jopa 20 minuutin ajan.

3. Mikä on suurin käyttöpaine?

Vakiokäyttöpaine on 0-5 bar. Todelliset käyttöolosuhteet tulee varmistaa venttiiliä valittaessa kokoonpano.

4. Mikä tiivistemateriaali minun pitäisi valita?

AVM tarjoaa EPDM:ää, FKM:ää ja silikonia. Valinnan tulee perustua prosessiväliaineeseen, lämpötilaan ja puhdistukseen kemikaalit ja sterilointiolosuhteet.

5. Voidaanko venttiili liittää PLC:hen?

Kyllä. Valinnaisella pneumaattisella toimilaitteella, solenoidiventtiilillä, 24 V:n älykkäällä säätimellä ja asentotunnistimella venttiili voidaan integroida automatisoituihin PLC- tai DCS-ohjausjärjestelmiin.

6. Mitä varmenteita AVM voi tarjota?

AVM voi tarjota EN 10204 3.1 -materiaalisertifikaatin soveltuville ruostumattomille teräsmateriaaleille. Tiivistemateriaalit vastaavat FDA 177.2600 -vaatimusten kanssa.

7. Mitä liitäntästandardeja on saatavilla?

Venttiili on saatavana Tri-Clamp-, Butt Weld- ja laippaliitännöillä ja voidaan konfiguroida DIN 11850:n mukaan sarja, ASME, ISO ja 3-A.

Pyydä AVM:n aseptista vaihtoventtiiliratkaisua

Hygieenisille tuotantolinjoille, jotka vaativat luotettavaa virtausreititystä, nopeaa prosessinvaihtoa sekä linjapuhdistusta ja Sterilointiin, AVM Sanitary Aseptic Divert Valve tarjoaa käytännöllisen ratkaisun.

Lähetä AVM:lle prosessiväliaine, putkiliitäntä, työpaine, käyttölämpötila, sterilointi vaatimukset ja automaatiokonfiguraatio sopivan venttiilirakenteen valitsemiseksi sovelluksellesi.
