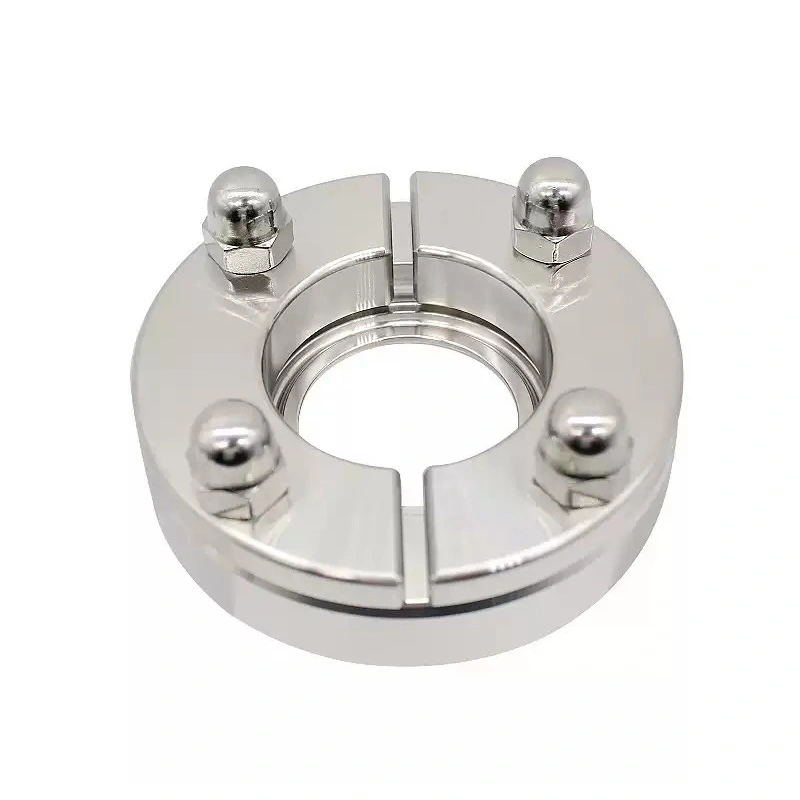

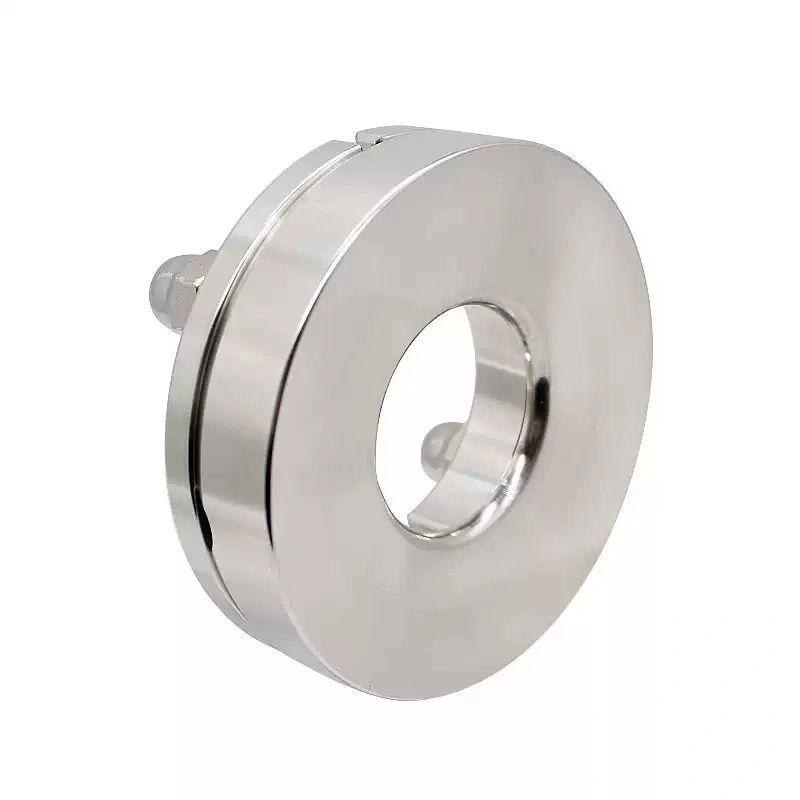

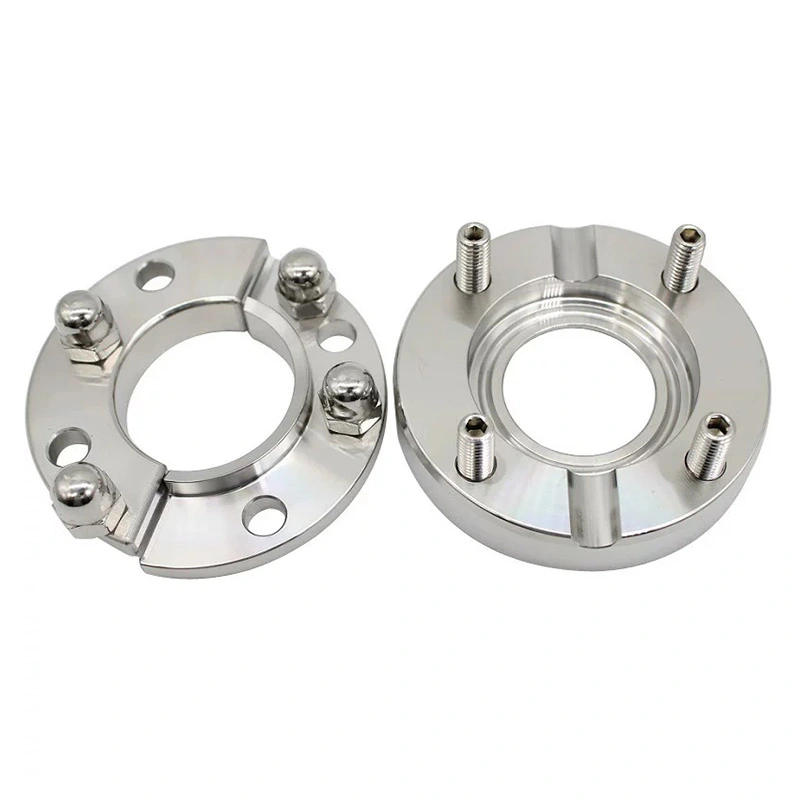

Steriili ruostumattomasta teräksestä valmistettu tankin laippa

Ruostumattomasta SUS316-teräksestä valmistettu steriili ruostumattomasta teräksestä valmistettu säiliölaippa tarjoaa korroosionkestävyyden ja mekaaninen vakaus hygieenisiin työstöympäristöihin. Steriili NA-liitäntä ja TC-liitin mahdollistavat yhteensopivat saniteettikomponentit asennetaan, poistetaan, tarkastetaan ja huolletaan tehokkaasti.

Laippa soveltuu elintarvikkeisiin ja juomiin, meijerituotteisiin, biofarmaseuttisiin tuotteisiin, puolijohteisiin, elektroniikkaan, puhdastiloihin ja korkean puhtauden käsittelyjärjestelmät. Sen tyhjennysrakenne auttaa vähentämään nesteen kerääntymistä kiinnitysuran ympärille, kun taas hygieeninen liitosrakenne tukee puhdistettavaa ja vakaata asennusta.

Tuotteen ominaisuudet

1. Säiliön laitteiden kiinnitys

AVM:n steriili ruostumattomasta teräksestä valmistettu säiliölaippa tarjoaa erillisen hygieenisen liitännän säiliön ja asennetun säiliön välillä prosessilaitteet. Sitä voidaan käyttää lämpötila-antureille, tasoantureille, näytteenottoventtiileille, TC-puristinlaitteille ja muut yhteensopivat saniteettivälineet. Säiliön rakenteesta riippuen laippa voidaan sijoittaa säiliön yläosaan, pohja tai sivuseinä.

2. 316L ruostumaton teräsrakenne

Tuote on valmistettu ruostumattomasta teräksestä SUS316, joka tarjoaa korroosionkestävyyden ja mekaanisen vakauden kosteudelle alttiina olevat ympäristöt, puhdistustoimenpiteet ja prosessinesteet. Ruostumattomasta teräksestä valmistettu rakenne on sopii sovelluksiin, joissa laitteiden puhtaus ja prosessin puhtaus ovat tärkeitä.

Hygieeninen liitäntä ja viemäröinti

1. Sisäänrakennettu viemärirakenne

Laipassa on tyhjennysreikä asennusurassa, joka auttaa poistamaan kondenssiveden, jäännösnesteen ja epäpuhtaudet rajapinta-alueelta. Tämä rakenne auttaa vähentämään nesteen kertymistä, pitämään asennusalueen puhtaana, ja vähentää kosteudesta johtuvia korroosioriskejä käytön aikana.

2. Vähentynyt retentio yhteysalueella

Liitospinnat on suunniteltu saniteettiprosessilaitteille, sileä rakenne vähentää pinta-alaa jossa epäpuhtaudet voivat kerääntyä. Kiinteä pintaetäisyys on suunniteltu pysymään lähellä vastaavaa kosketuspinnan etäisyys, mikä auttaa luomaan vakaan yhteyden laipan ja yhteensopivan laitteen välille.

CIP- ja SIP-yhteensopivuus

AVM:n steriili ruostumattomasta teräksestä valmistettu säiliölaippa on suunniteltu järjestelmiin, joissa käytetään CIP:tä (Clean-in-Place) ja SIP:tä. (Sterilisoi-in-Place) -menettelyt. Sen ruostumaton teräsrakenne ja hygieeninen rakenne mahdollistavat sen sisällyttämisen prosessilaitteisiin, joissa puhdistus ja sterilointi ovat osa rutiinituotantoa.

Todellinen CIP/SIP-lämpötila, paine, kemikaalipitoisuus ja steriloinnin kesto on arvioitava täydellisen asennetun järjestelmän ja liitettyjen komponenttien mukaan.

NA Steriili käyttöliittymä ja TC-liitäntä

Steriili NA-liitäntä / TC-puristinliitäntä tarjoaa käytännöllisen asennusliitännän yhteensopiville saniteettitiloille varusteita. Puristusliitoksen ansiosta prosessikomponentit voidaan asentaa ja poistaa tehokkaasti tarkastusta varten, kalibrointi, vaihto tai huolto.

Sovellukset

1. Elintarvikkeiden ja juomien valmistus

Laippaa voidaan käyttää antureiden, näytteenottolaitteiden ja saniteettiprosessikomponenttien asentamiseen säiliöön, jota käytetään juomat, elintarvikkeiden ainesosat ja nestemäisten elintarvikkeiden jalostus.

2. Maitotuotteiden käsittely

Se soveltuu hygieenisiin säiliöihin ja prosessiastioihin, joita käytetään maidolle, maidon ainesosille ja muille nestemäisille maitotuotteille tuotteet, joissa vaaditaan puhdistettavia säiliöliitäntöjä.

3. Biofarmaseuttinen valmistus

Laippa voidaan liittää saniteettisäiliöihin ja astioihin prosessin seurantaa ja näytteenottoa varten kontaminaatiovalvonta ja puhdistettavuus ovat tärkeitä.

4. Puolijohde ja elektroniikka

Se soveltuu erittäin puhtaisiin prosessilaitteisiin, jotka vaativat ruostumatonta terästä olevaa rakennetta ja ohjattua liitäntää käyttöliittymät.

5. Puhdastila ja erittäin puhtaat järjestelmät

Tuotetta voidaan käyttää asennusliitäntänä yhteensopiville saniteettiinstrumenteille ja säiliövarusteille ohjattuna tuotantoympäristöissä.

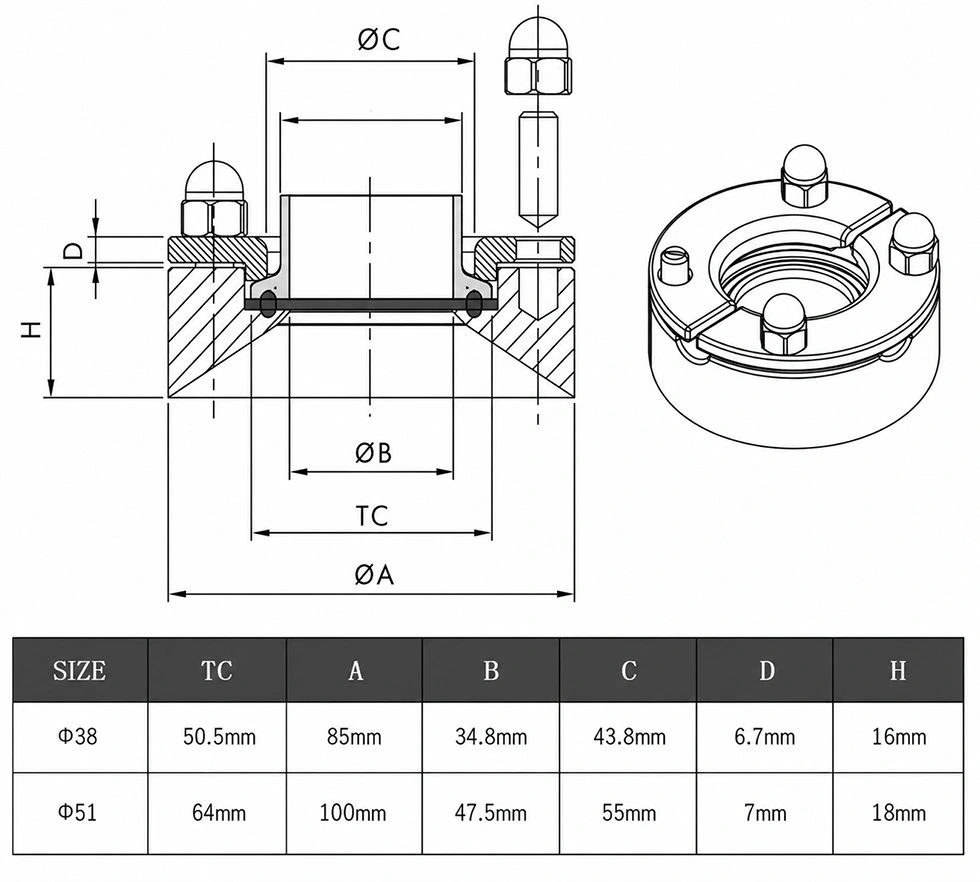

Tekniset tiedot

Hygieniastandardit ja -sertifikaatit

1. 3-A saniteettivaatimukset

Soveltuvissa saniteettiprosesseissa tuotekonfiguraatio voidaan määrittää 3-A Saniteetti -kohdan mukaisesti Standardivaatimukset. Ostajien tulee vahvistaa vaadittu 3-A-sertifioinnin laajuus ja asiakirjat todellinen sovellus ja tilattu kokoonpano.

2. EHEDG-vaatimukset

Elintarvike-, meijeri-, lääke- ja muissa puhtaissa prosessointiympäristöissä käytettäviä hygienialaitteita varten kokoonpano voidaan arvioida EHEDG:n hygieenisten suunnitteluvaatimusten perusteella. Sovellettavan sertifioinnin tulee olla vahvistettu tietylle tuotekokoonpanolle.

3. FDA:n materiaalivaatimustenmukaisuus

Materiaalit ja tiivistekomponentit voidaan määrittää sovellettavien FDA-vaatimusten mukaisesti, mikä auttaa täyttämään materiaalikosketusvaatimukset saniteettikäsittelysovelluksissa. Tarkat FDA-asiakirjat on vahvistettava valitun materiaalin ja kokoonpanon mukaan.

Ostajan valinnassa huomioitavaa

Säiliön laipan valinnassa liitäntöjen yhteensopivuus on tärkeämpää kuin pelkkä nimelliskoon valinta. Ostajat tulee vahvistaa säiliön asennusasento, NA-liitännän spesifikaatio, TC-liittimen liitännän koko, kytketty anturin tai näytteenottoventtiilin malli, ruostumaton teräslaatu, tiivistysvaatimukset, CIP/SIP-ehdot ja vaaditut todistusasiakirjat ennen tilaamista.

Säiliön piirustuksen tai kytketyn laitteen tekniset tiedot voivat auttaa AVM:tä määrittämään sopivan laipan kokoonpano.

Tyypillinen kytkentärakenne

Tyypillinen asennusrakenne on Saniteettisäiliö → Säiliön laippa → TC-liitin → Anturi tai näytteenottoventtiili. Tämä järjestely tarjoaa erillisen kiinnityspisteen samalla, kun se mahdollistaa kytketyn komponentin poistamisen tarkastus, puhdistus, kalibrointi tai vaihto.

FAQ

1. Mitä laitteita voidaan asentaa steriilillä ruostumattomasta teräksestä valmistettuun säiliölaippaan?

Sitä käytetään pääasiassa lämpötila-anturien, tasoanturien, näytteenottoventtiilien ja yhteensopivien TC-saniteettilaitteiden asentamiseen säiliöiden ja prosessisäiliöiden laitteet.

2. Mihin säiliön laippa voidaan asentaa?

Se voidaan konfiguroida asennettavaksi saniteettisäiliön ylä-, ala- tai sivuseinään säiliöstä riippuen rakenne- ja prosessilaitteiden vaatimukset.

3. Mistä materiaalista laippa on valmistettu?

Vakiomateriaali on ruostumaton teräs SUS316. Jos tietty ruostumattoman teräksen laatu- tai materiaalidokumentaatio on vaaditaan, ostajien tulee vahvistaa se pyytäessään tarjousta.

4. Onko säiliön laippa yhteensopiva CIP:n ja SIP:n kanssa?

Kyllä. Laippa on suunniteltu järjestelmiin, joissa käytetään CIP- ja SIP-puhdistus- tai sterilointiprosesseja. Todellinen toiminta parametrit tulee arvioida koko järjestelmän mukaan.

5. Tukeeko tuote 3-A-, EHEDG- ja FDA-vaatimuksia?

Tuote voidaan konfiguroida ja dokumentoida soveltuvien 3-A-, EHEDG- ja FDA-hygieniastandardien mukaisesti vaatimukset. Sertifiointi ja vaatimustenmukaisuusasiakirjat riippuvat todellisesta materiaalista, tiivistekomponenteista ja tuotteesta kokoonpano ja sovellus, joten ostajien tulee vahvistaa vaaditut asiakirjat ennen tilaamista.

6. Mikä on tyhjennysreiän tarkoitus?

Sisäänrakennettu tyhjennysreikä auttaa poistamaan kondenssivettä, jäännösnestettä ja epäpuhtauksia asennusurasta, mikä vähentää nesteen kertymä liitäntäalueen ympärillä.

7. Mitä yhteyttä tuote käyttää?

Tuote käyttää steriiliä NA-liitäntää TC-liittimellä yhteensopiville saniteettisäiliövarusteille.

8. Mikä on normaali toimitusaika?

Normaali tuotantoaikamme on 7-10 päivää. Todellinen toimitusaika riippuu tilausmäärästä, tuotteesta kokoonpano ja materiaalien saatavuus. Kiireellisissä tarpeissa ota yhteyttä AVM:ään varmistaaksesi saatavilla oleva tuotanto aikataulu.

9. Mitkä ovat maksuehdot?

Hyväksymme 30 % talletuksen ja loput 70 % maksetaan ennen lähetystä T/T:n tai L/C:n kautta. Pieniarvoisten tilausten pitäisi olla maksetaan kokonaisuudessaan ennen tuotantoa.

10. Miten säiliön laippa on pakattu?

Tuote on pakattu turvallisesti paperi- ja puukoteloihin kuljetuksen aikana tapahtuvien vaurioiden vähentämiseksi.
