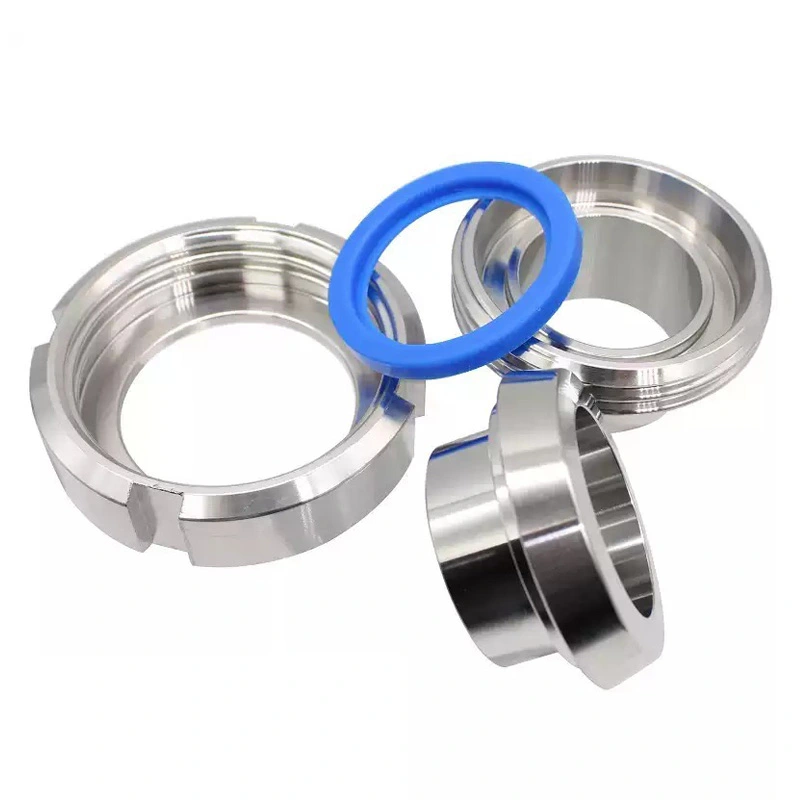

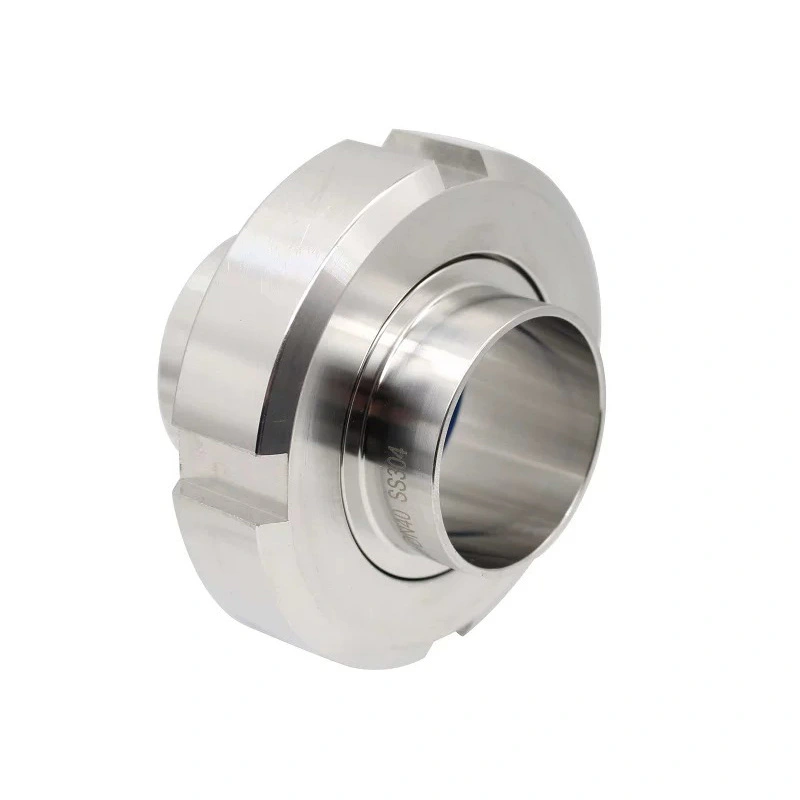

Hygieeninen SMS Union -putkiliitos

Hygienic SMS Union Pipe Fitting on valmistettu ruostumattomasta teräksestä SUS304 / 1.4301 tai SUS316L / 1.4404. suunniteltu SMS 1145 hygienialiiton vaatimusten mukaisesti. Tarkkuuskoneistetut liitos- ja tiivistyspinnat auttavat säilyttää luotettavan liitoksen, kun taas sileä sisäpinta vähentää tuotteen pidättymistä prosessilinjassa.

AVM SMS Union Pipefitting soveltuu meijeri-, elintarvike- ja juoma-, panimo-, lääke-, bioteknologia-, kosmetiikka-, ja muut hygieeniset nesteiden käsittelyjärjestelmät, erityisesti kun puhdistettavuus ja kätevä putkistojen huolto ovat tärkeitä.

Liitäntärakenne ja materiaali

1. SMS 1145 Hygienic Standard

Liitos on suunniteltu saniteettiputkiliitäntöjen SMS 1145 vaatimusten mukaisesti. Standardoitu rakenne helpottaa yhteensopivuutta vastaavien SMS-saniteettikomponenttien kanssa ja antaa insinööreille mahdollisuuden rakentaa huollettavia prosessiputkijärjestelmät.

Liitosmuoto on erityisen hyödyllinen putkissa, jotka on avattava ajoittain laitteiden vaihtamista varten, tarkastus, puhdistus tai prosessilinjan muutos.

2. Ruostumattomasta teräksestä valmistetut vaihtoehdot

AVM tarjoaa materiaalivaihtoehtoja SUS304 / 1.4301 ja SUS316L / 1.4404.

SUS304 soveltuu yleisiin saniteettisovelluksiin, joissa standardi korroosionkestävyys on riittävä. SUS316L tarjoaa korkeamman korroosionkestävyyden, ja se valitaan yleisesti lääketeollisuuteen, bioteknologiaan, meijeriteollisuuteen ja vaativampia prosessiympäristöjä.

Materiaalin valinnassa tulee ottaa huomioon prosessiväliaine, puhdistuskemikaalit, käyttölämpötila ja soveltuva alan vaatimuksia.

3. Union Connection -määritykset

Erilaiset asennusolosuhteet vaativat erilaisia ​​liitäntäjärjestelyjä. AVM SMS Union Pipefitting voi olla toimitetaan kierreliitos-, hitsaus- ja uros/naarasliitoskokoonpanoissa.

Näin ostajat voivat valita liitäntärakenteen olemassa olevan putkiston, laiterajapinnan, asennustapa ja huoltovaatimukset.

Tiivistys ja sisäpinta

Tiivistysrajapinta on yksi tärkeimmistä näkökohdista saniteettiliitosta valittaessa. AVM SMS -liitot käyttävät tarkkuuskoneistetut tiivistepinnat ja yhteensopivat saniteettitiivistemateriaalit auttavat vähentämään vuotoja normaaleissa olosuhteissa toimintaa.

Saatavilla olevia tiivistemateriaaleja ovat EPDM, FKM, PTFE ja silikoni, joten tiivistyskonfiguraatio voidaan valita prosessiväliaineen ja käyttöolosuhteiden mukaan.

Vakiopinnan viimeistely on Ra ≤ 0,8 μm. Sileä sisäpinta auttaa vähentämään alueita, joihin prosessinesteet voivat päästä säilyy ja tukee puhdistustoimenpiteitä hygieenisissa putkistojärjestelmissä.

Tekniset kohokohdat

Kokoaminen ja huolto

1. Nopea putkilinjan purkaminen

Liitosrakenne mahdollistaa liitettyjen komponenttien erottamisen katkaisematta putkilinjaa. Tästä on hyötyä, kun pumput, venttiilit, instrumentit, säiliöt tai muut prosessilaitteet vaativat tarkastusta tai vaihtoa.

2. Helpompi huolto

Tehtaissa, joissa tuotantoa huolletaan säännöllisesti, irrotettava liitosliitäntä voi vähentää siihen liittyvää työtä pääsy putkijärjestelmän yksittäisiin osiin.

Liitos tulee koota oikealla tiiviste- ja kiristysmenetelmällä. Liiallista kiristystä tulee tehdä Vältä, koska se voi vahingoittaa tiivisteosia tai vaikuttaa liitoksen suorituskykyyn.

3. Sopii CIP- ja SIP-järjestelmiin

Hygienic SMS Union Pipe Fitting voidaan liittää saniteettiputkistoon CIP- ja SIP-puhdistuksen avulla menettelyt edellyttäen, että valittu materiaali ja tiiviste ovat yhteensopivia todellisten puhdistuskemikaalien, lämpötilan, paine ja sterilointiolosuhteet.

Hygieeniset suunnittelunäkökohdat

Saniteettiliitäntöjen on tarjottava muutakin kuin mekaanista liittämistä. Niiden sisäinen geometria, tiivisterakenne, pinnan viimeistely ja materiaalivalinta vaikuttavat kaikki puhdistukseen ja saastumisen hallintaan.

AVM Hygienic SMS Union Pipe Fitting käyttää tasaista sisäistä virtausreittiä ja ruostumatonta teräsrakennetta vähentääkseen tuotteiden säilyttäminen ja hygieenisen käsittelyn tukeminen.

Lääke-, bioteknologia-, elintarvike- ja meijeriprojekteissa ostajien tulee arvioida koko putkisto, mukaan lukien putket, liittimet, tiivisteet, venttiilit, hitsauksen laatu ja puhdistusmenettelyt sen sijaan, että arvioitaisiin liittoon itsenäisesti.

Sovellukset

Maidon käsittely

SMS-liitot soveltuvat maidon, kerman, jogurtin ja muiden nestemäisten maitotuotteiden valmistuslinjoille. The irrotettava liitosrakenne on hyödyllinen laitteissa, jotka vaativat säännöllistä tarkastusta ja puhdistusta.

Ruoka ja juoma

Liittoa voidaan käyttää juomien valmistuksessa, nestemäisten elintarvikkeiden jalostuksessa, ainesosien siirrossa ja saniteettilaitoksessa putket, joissa tarvitaan puhdistettavia liitoksia.

Panimojärjestelmät

Panimolaitteissa liitot voivat yhdistää säiliöitä, pumppuja, venttiileitä ja prosessiputkistoja sallien samalla valitut osat on poistettava huoltoa varten.

Farmaseuttinen ja biotekniikka

SUS316L-rakenne ja yhteensopivat tiivistemateriaalit tekevät liitosta sopivan puhtaaseen prosessiputkistoon lääke- ja bioteknologialaitokset. Lopulliset materiaali- ja pintavaatimukset tulee valita niiden mukaan prosessin eritelmä.

Kosmeettinen ja kemiallinen käsittely

Liittoa voidaan soveltaa kosmetiikan ja sopivien kemiallisten tuotteiden saniteettinesteiden käsittelylinjoihin vaaditaan korroosionkestävyyttä, puhdistettavuutta ja huollettavia liitoksia.

Tiivistemateriaalin valinta

Todellinen tiivistemateriaali tulee tarkistaa prosessiväliaineen ja käyttöolosuhteiden suhteen ennen tilaamista.

SMS Unionin valintaopas

1. Valitse oikea koko

Saatavilla on DN10-DN100. Liitoksen koon tulee vastata olemassa olevaa putki- tai laiteliitäntää sen sijaan, että se valitaan vain odotetun virtausnopeuden mukaan.

2. Valitse ruostumattoman teräksen laatu

SUS304 soveltuu moniin yleisiin saniteettisovelluksiin, kun taas SUS316L on yleensä suositeltava korkeamman korroosion vuoksi kestävyys ja vaativammat hygieeniset prosessiolosuhteet.

3. Vahvista yhteystyyppi

Kierteitetyt, hitsatut ja uros/naaraskokoonpanot täyttävät erilaiset asennusvaatimukset. Ostajien tulee tarkistaa olemassa oleva putkiliittymä ennen liiton valitsemista.

4. Confirm the Seal

EPDM:llä, FKM:llä, PTFE:llä ja silikonilla on erilaiset kemikaalien ja lämpötilan kestävyysominaisuudet. Tiivisteen tulee olla valitaan todellisen prosessin ja puhdistusolosuhteiden perusteella.

AVM:n tarjonta ja tekninen tuki

AVM toimittaa hygieenisiä SMS Union Pipe Fitting -liittimiä eri kokoisina, ruostumattoman teräksen laatuina, liitäntäkokoonpanoina, ja tiivistemateriaalit hygieenisiin prosessiputkistoprojekteihin.

Pyydetessään tarjousta ostajat voivat toimittaa DN-koon, materiaaliluokan, liitostyypin, tiivistemateriaalin, määrä, pintakäsittely ja käyttö.

AVM voi vahvistaa meijeri-, elintarvike-, juoma-, lääke-, bioteknologia-, kosmetiikka- ja muiden puhtaiden prosessiprojektien osalta asianmukainen kokoonpano ja saatavilla oleva tekninen dokumentaatio erityisten tilausvaatimusten mukaisesti.

FAQ

1. Mitä standardia AVM SMS Union noudattaa?

Tuote on suunniteltu SMS 1145 hygienialiiton vaatimusten mukaisesti ja on tarkoitettu yhteensopiviin saniteettitiloihin prosessiputkijärjestelmät.

2. Mitä materiaaleja on saatavilla?

Vakiomateriaalivaihtoehdot ovat SUS304 / 1.4301 ja SUS316L / 1.4404. Sopiva arvosana tulee valita prosessiväliaineen ja korroosiovaatimusten mukaan.

3. Mitä kokoja on saatavilla?

Vakiokokoalue on DN10 - DN100. Tarvittava koko tulee sovittaa olemassa olevaan saniteettiputkeen ja laiteliitäntä.

4. Mitä tiivistemateriaaleja voidaan toimittaa?

Saatavilla olevat vaihtoehdot ovat EPDM, FKM, PTFE ja silikoni. Oikea materiaali riippuu prosessiväliaineesta, lämpötila, paine, puhdistuskemikaalit ja sterilointiolosuhteet.

5. Soveltuuko SMS Union CIP:lle ja SIP:lle?

Kyllä. Liitos voidaan liittää CIP/SIP-yhteensopiviin saniteettijärjestelmiin edellyttäen, että valittu tiivistys materiaali ja täydellinen liitoskokoonpano sopivat todellisiin puhdistus- ja sterilointiolosuhteisiin.

6. Mitä eroa on hitsausliitoksella ja liitosliitoksella?

Hitsausliitos muodostaa pysyvän putkiliitoksen, kun taas liitos muodostaa irrotettavan liitoksen. Tekstiviestiliitot ovat erityisen hyödyllinen, kun laitteet tai putkiosat on tarkastettava, vaihdettava tai purettava säännöllisesti.

7. Onko SUS316L tarpeen lääkesovelluksiin?

Kaikki farmaseuttiset sovellukset eivät vaadi samaa materiaalikonfiguraatiota. Kuitenkin SUS316L valitaan yleisesti vaativiin hygieenisiin ja korroosioherkkiin prosessiympäristöihin. Lopullinen materiaaliluokka on määritettävä prosessispesifikaatioiden mukaan.

8. Mikä pintakäsittely on saatavilla?

Vakiopinnan viimeistely on Ra ≤ 0,8 μm. Jos projekti edellyttää erilaista pintaspesifikaatiota, tämän pitäisi olla vahvistettu AVM:llä ennen tuotantoa.

9. Mikä on tuotannon läpimenoaika?

Normaali tuotannon läpimenoaika on 7-10 päivää. Todellinen aikataulu riippuu tilausmäärästä, materiaalin saatavuudesta, tuotteen tekniset tiedot ja räätälöintivaatimukset. Kiireelliset tilaukset tulee vahvistaa AVM:llä ennen tilaamista.

10. Mitkä ovat maksuehdot?

Vakioehdot ovat 30 % talletus ja 70 % saldo ennen lähetystä T/T:llä tai L/C:llä. Pienet tilaukset tulee maksaa kokonaan ennen tuotantoa.

11. Miten SMS-liitot pakataan vientiä varten?

Tuotteet on pakattu turvallisesti paperi- ja puulaatikoihin kansainvälisiä kuljetuksia varten. Pakkausjärjestelyt voidaan vahvistaa tilausmäärän ja toimitusvaatimusten mukaan.
