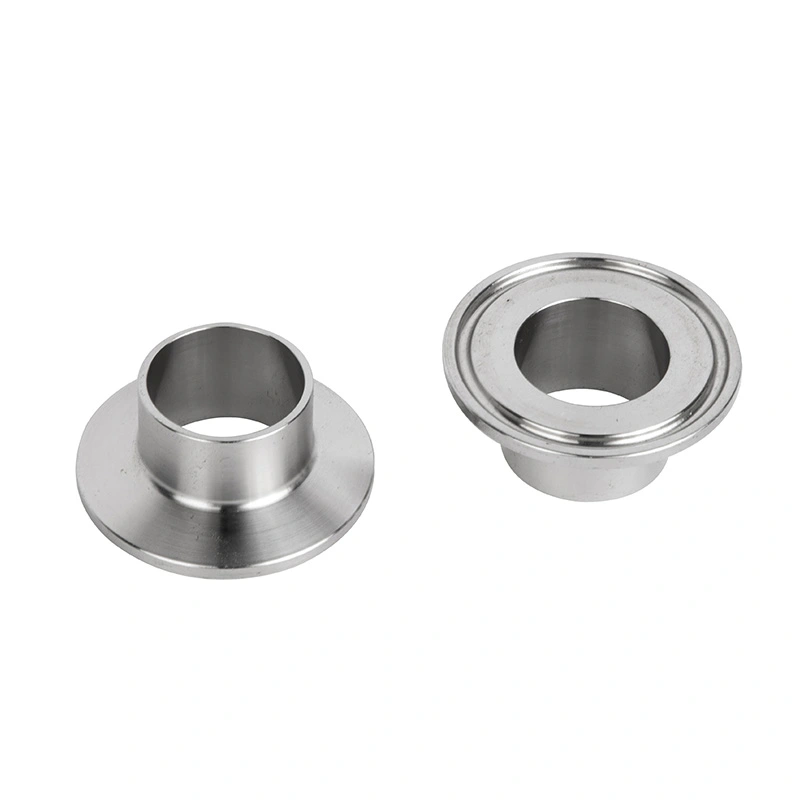

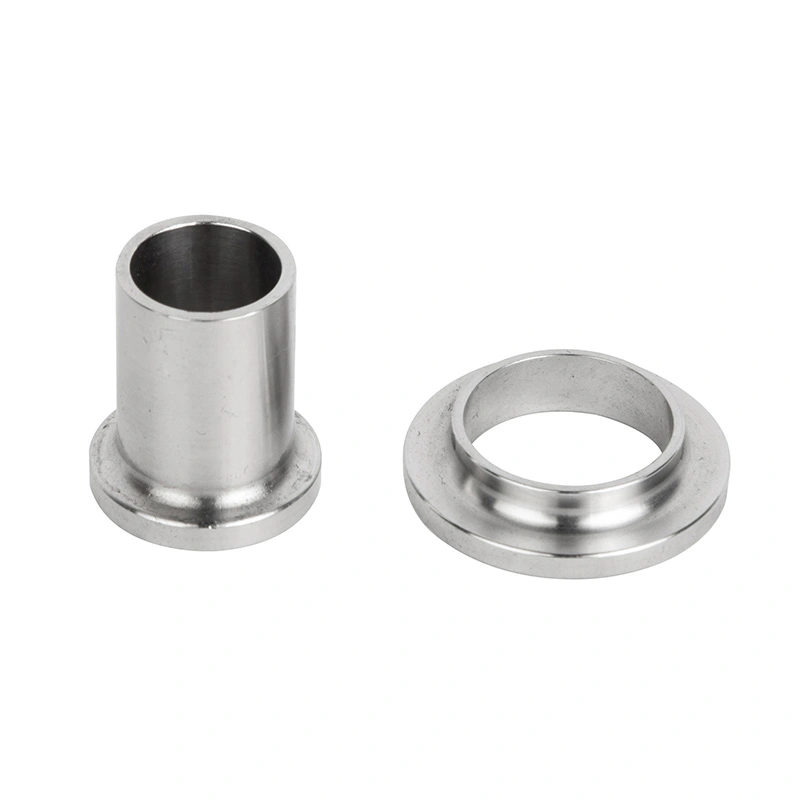

Hygienic BS 4825 -holkki valmistetaan pääasiassa 316L ruostumattomasta teräksestä (1.4404) sovelluksiin, jotka vaativat hyvä korroosionkestävyys, mekaaninen lujuus ja hygieeninen suorituskyky. 304 ruostumattomasta teräksestä on myös vaihtoehto saatavana sovelluksiin, joissa materiaalivaatimukset ovat vähemmän vaativia.
Suunniteltu standardin BS 4825 osan 3 mukaisesti, holkki on saatavana kooissa 1/2" - 8". Sen tarkkuuskoneistettu tiivistyspinta ja sileä sisäpinta auttavat vähentämään tuotteen viipymistä ja tukevat CIP/SIP-puhdistustoimenpiteitä.
AVM-holkki noudattaa BS 4825 Part 3 -hygieenisten holkkien mittavaatimuksia. Se on suunniteltu käytettäväksi yhteensopivien saniteettiliitosten kanssa, mikä mahdollistaa prosessilaitteiden ja putkiosien liittämisen ja irrotetaan putkea leikkaamatta tai uudelleen hitsaamatta.
Tämä tekee liitännästä sopivan järjestelmiin, joissa säännöllinen tarkastus, puhdistus, komponenttien vaihto tai laitteiden huoltoa tarvitaan.
316L ruostumaton teräs / 1.4404 on vakiomateriaali sovelluksissa, jotka vaativat korkeampaa korroosionkestävyyttä ja hygieeninen suorituskyky. Se valitaan yleisesti lääketeollisuuteen, bioteknologiaan, meijeriteollisuuteen, elintarvikkeisiin ja erittäin puhtaisiin tuotteisiin prosessijärjestelmät.
304 ruostumaton teräs on saatavana vaihtoehtona sopiviin sovelluksiin, joissa prosessiväliaine ja ympäristöolosuhteet eivät vaadi 316L:n lisäkorroosionkestävyyttä.
Materiaalin valinnan tulee perustua prosessiväliaineeseen, puhdistuskemikaaliin, käyttölämpötilaan ja soveltuviin hankkeen vaatimukset.
Hygienic BS 4825 Ferrule käyttää saniteettipuristinta, joka toimii yhteensopivan tiivisteen ja puristimen kanssa. Tämä kokoonpano mahdollistaa liitoksen kokoamisen ja purkamisen suhteellisen nopeasti pysyvään verrattuna hitsatut liitokset.
Oikean tiivistyksen varmistamiseksi holkki, tiiviste ja puristin tulee valita yhteensopivaksi sarjaksi, jonka mitat vastaavat.
Saniteettiholkin sisäpinnan kunto vaikuttaa suoraan tuotteen pysyvyyteen ja puhdistuskykyyn. AVM BS 4825 Ferrule käyttää sileää sisäpintaa, jonka vakioviimeistely on Ra ≤ 0,8 μm.
Sileä reikä vähentää alueita, joille prosessiväliainetta voi kertyä, ja tukee tehokkaampaa puhdistusta ja tyhjennystä. Holkki voidaan liittää saniteettiputkistoon CIP- ja SIP-menetelmiä käyttäen, jos täydellinen kokoonpano ja sen tiivistysosat sopivat määriteltyihin puhdistus- ja sterilointiolosuhteisiin.
Erittäin puhtaita käyttökohteita varten ostajat voivat määrittää tarvittavan pinnan viimeistelyn ja dokumentaation ennen tuotantoa.
AVM Hygienic BS 4825 Ferrule on suunniteltu saniteettijärjestelmiin, joissa on hygieeninen rakenne, materiaali yhteensopivuus, pinnan kunto ja puhdistettavuus ovat tärkeitä. Tuotekokoonpanot voidaan valita niiden mukaan vaatimuksiin, jotka liittyvät 3-A saniteettistandardeihin, EHEDG:n hygieenisiin suunnitteluperiaatteisiin ja FDA:n elintarvikekosketukseen materiaalivaatimukset.
Sovellettavat vaatimustenmukaisuusvaatimukset riippuvat ruostumattoman teräksen laadusta, pinnan viimeistelystä, tiivistemateriaalista ja täydellinen yhteyden määritys. AVM voi vahvistaa sovellettavat asiakirjat tietyn tuotteen mukaan ja hankkeen vaatimukset.
Elintarvikkeiden ja maitotuotteiden jalostussovelluksissa holkki voidaan määrittää soveltuvan 3-A saniteettisäännöksen mukaisesti vaatimukset huomioon ottaen sileät tuotteen kosketuspinnat, puhdistettavuus ja hygieeninen liitos suunnittelu.
Holkki voidaan liittää putkijärjestelmiin, jotka on suunniteltu EHEDG:n hygieenisten suunnitteluperiaatteiden mukaisesti, erityisesti sovelluksiin, joissa vaaditaan alhaista tuotteen pysyvyyttä, tehokasta puhdistusta ja hygieenisiä prosessiolosuhteita.
Elintarvike- ja juomasovelluksiin, joihin liittyy tuotekosketus, sopivat materiaali- ja tiivistyskokoonpanot voivat olla valittu sovellettavien FDA:n vaatimusten mukaisesti. Erityiset FDA-asiakirjat on vahvistettava toimitettu materiaali ja tiivistekokoonpano.
| Tuote | Erittely |
| Tuote | Hygieeninen BS 4825 holkki |
| Vakio | BS 4825 osa 3 |
| Vakiomateriaali | Ruostumaton teräs 316L / 1.4404 |
| Valinnainen materiaali | Ruostumaton teräs 304 |
| Kokoalue | 1/2" - 8" |
| Pintakäsittely | Ra ≤ 0,8 μm |
| Yhteystyyppi | Puristusholkki |
| Tiivistysmenetelmä | Yhteensopiva saniteettitiiviste + puristin |
| Puhdistus | CIP/SIP-yhteensopiva |
| Hygieniavaatimukset | 3-A / EHEDG / FDA Sovellettava kokoonpano |
| Sovellus | Hygieeniset ja erittäin puhtaat putkijärjestelmät |
Seuraavat mitat kattavat yleiset holkkikoot, jotka toimitetaan saniteettiputkistoon. Ostajien tulee vahvistaa vaaditut putken ulkohalkaisijat ja liitosmitat ennen tilausta.
| Putken OD | Holkin pituus | Flange OD |
| 1/2" (12,7 mm) | 21,5 mm | 25,4 mm |
| 1" (25,4 mm) | 21,5 mm | 50,5 mm |
| 2" (50,8 mm) | 21,5 mm | 64,0 mm |
| 3" (76,2 mm) | 21,5 mm | 91,0 mm |
| 4" (101,6 mm) | 21,5 mm | 119,0 mm |
| 6" (152,4 mm) | 28 mm | 167,0 mm |
Holkkia voidaan käyttää saniteettiprosessilinjoissa nesteen siirtoon, laiteliitäntöihin ja puhtaaseen prosessiin järjestelmät. Sen puristinkokoonpano mahdollistaa myös liitettyjen komponenttien irrottamisen tarkastusta ja huoltoa varten.
Tyypillisiä käyttökohteita ovat juomien käsittely, nestemäisten elintarvikkeiden tuotanto, ainesosien siirto ja saniteettilaitos järjestelmät, joissa vaaditaan korroosionkestävyyttä ja puhdistettavia putkiliitoksia.
316L ruostumattomasta teräksestä valmistetut holkit sopivat maidon, kerman, jogurtin ja muiden meijerituotteiden käsittelyjärjestelmiin, joissa on hygieenistä liitännät ja säännöllinen puhdistus ovat osa normaalia tuotantoa.
Hygienic BS 4825 -holkki voidaan asentaa saniteetti- ja juomalaitteisiin, mukaan lukien putkistot liitännät säiliöiden, pumppujen, venttiilien ja muiden prosessikomponenttien välillä.
Erittäin puhtaissa nestejärjestelmissä sileä sisäpinta ja saniteettiliitos auttavat luomaan puhdistettavan putkiston järjestely. Lopullinen materiaali, pintakäsittely, tiiviste ja puhdistusmenetelmä tulee valita sen mukaan prosessin spesifikaatioiden mukaan.
Holkin on vastattava putken todellista ulkohalkaisijaa ja soveltuvia BS 4825 -mittoja. Pelkästään nimellinen putken koko ei tule käyttää varaosia tilattaessa.
316L on yleensä suositeltava vaativiin saniteetti-, lääke-, bioteknologia-, meijeri- ja korroosioherkkiin sovelluksia. 304 voidaan harkita, kun sen korroosionkestävyys on riittävä prosessiympäristöön.
Vakiopinta Ra ≤ 0,8 μm sopii moniin saniteettisovelluksiin. Projektit, joissa puhtaus on tiukempi vaatimukset voivat määrittää tasaisemman pintakäsittelyn tarvittaessa.
Saniteettiholkki vaatii yhteensopivan tiivisteen ja puristimen täydellisen liitoksen muodostamiseksi. Mitat ja näiden osien materiaalit tulee tarkistaa yhdessä oikean asennuksen ja tiivistyksen varmistamiseksi.
Ostajien tulee toimittaa odotetut puhdistuskemikaalit, lämpötila, sterilointiolosuhteet ja käyttö ympäristöä valittaessa holkki- ja tiivistekomponentteja CIP/SIP-järjestelmille.
AVM toimittaa BS 4825 saniteettiholkit hygieenisiin putkistoprojekteihin, jotka vaativat eri kokoja, materiaalilaatuja, pintakäsittelyt ja liitäntäkonfiguraatiot.
Tarjousta ja teknistä vahvistusta varten ostajat voivat toimittaa putken ulkopinnan, materiaalilaadun, määrän, pintakäsittelyn, tiivistevaatimus ja sovellus.
Lääke-, bioteknologia-, elintarvike-, meijeri-, juoma- ja erittäin puhtaita hankkeita varten AVM voi vahvistaa soveltuvan tuotteen konfiguraatio ja saatavilla oleva tekninen dokumentaatio erityisten tilausvaatimusten mukaisesti.
Holkki on suunniteltu BS 4825:n osa 3 hygieniaholkkeja koskevien vaatimusten mukaisesti ja on tarkoitettu yhteensopiviin saniteettipuristinputkijärjestelmät.
Vakiomateriaali on 316L ruostumaton teräs / 1.4404. 304 ruostumatonta terästä voidaan toimittaa myös sopivaksi sovelluksia.
Toimitettu kokoalue on 1/2" - 8". Yleisiä kokoja ovat 1/2", 1", 2", 3", 4" ja 6". Tarkat mitat pitäisi olla on vahvistettava vaaditun putkistandardin mukaan ennen tilaamista.
Kyllä. Holkkia voidaan käyttää farmaseuttisissa ja bioteknologian saniteettiputkistojärjestelmissä, kun valittu materiaali, pintakäsittely, tiiviste ja täydellinen järjestelmäkokoonpano täyttävät projektin hygieniavaatimukset.
Holkki voidaan konfiguroida sovellettavien 3-A-, EHEDG- ja FDA-vaatimusten mukaisesti. Tarkka noudattaminen ja dokumentaatio riippuvat materiaalista, pinnan viimeistelystä, tiivisteestä ja tuotekokoonpanosta. Ostajien pitäisi vahvista vaaditut asiakirjat AVM:ltä ennen tilaamista.
Vakiopinnan viimeistely on Ra ≤ 0,8 μm. Jos projekti edellyttää erilaista pintaspesifikaatiota, ostajien tulee tehdä se kerro vaadittava viimeistely pyytäessäsi tarjousta.
Kyllä. Holkki voidaan liittää CIP/SIP-yhteensopiviin saniteettiputkistoon. Täydellinen yhteys kokoonpanon, mukaan lukien tiiviste ja puristin, on sovelluttava todellisiin puhdistus- ja sterilointiolosuhteisiin.
Holkki on putken liitoskomponentti. Yhteensopiva puristin ja tiiviste voidaan määrittää projektin mukaan vaatimukset. Ostajien tulee vahvistaa, tarvitsevatko he yksittäisen holkin vai täydellisen liitäntäkokoonpanon.
316L ruostumatonta terästä suositellaan yleensä korkeampaan korroosionkestävyyteen ja vaativiin hygieniasovelluksiin. 304 ruostumatonta terästä voidaan käyttää, jos prosessiväliaine ja käyttöympäristö ovat yhteensopivat sen materiaalin kanssa ominaisuuksia.
