Sen kaksiosainen ruostumattomasta teräksestä valmistettu runko on saatavana SUS304- tai SUS316L-muodossa, jossa on saniteettikiillotetut kostutetut pinnat ja PTFE-pohjaiset tiivistysvaihtoehdot. Täysiaukkoinen pallo pitää sisäisen virtauskanavan lähellä putkilinjan halkaisijaa, vähentää virtauksen rajoitusta ja turbulenssia jatkuvan nesteensiirron aikana. Saniteettikäsikirja Pneumaattinen täysi poraus 2-osainen palloventtiili voidaan toimittaa manuaalisella kahvalla tai pneumaattisella toimilaitteella, ja se soveltuu ruoka- ja juomat, meijerituotteet, lääketeollisuus, biotekniikka, kosmetiikka ja hienokemiallinen jalostus.
Täysiaukkoisessa pallossa käytetään porausta, joka on suunniteltu tarjoamaan suuri virtauskulku venttiilin läpi. Kun reikä on täysin auki kohdistetaan putkilinjan kanssa, jolloin prosessimateriaali pääsee kulkemaan mahdollisimman vähän esteitä.
Tämä tekee venttiilistä erityisen sopivan järjestelmiin, joissa virtauskapasiteetin ylläpitäminen on tärkeämpää kuin a kuristusventtiili.
Koska avoin pallokanava ei kavenna merkittävästi virtausreittiä, venttiili voi vähentää painehäviötä verrattuna rajoitetun aukon venttiilirakenteisiin.
Tämä voi olla arvokasta siirtolinjoille, saniteettijärjestelmille ja prosessilaitteille, jos niitä on saatavilla pumpun paine on tärkeä.
Suora virtausreitti auttaa minimoimaan tarpeettomat muutokset virtaussuunnassa. Yhdistetty kiillotetun sisäosan kanssa pinnoille, tämä tukee puhtaampaa materiaalin siirtoa ja vähentää alueita, joille saattaa jäädä tuotejäämiä.

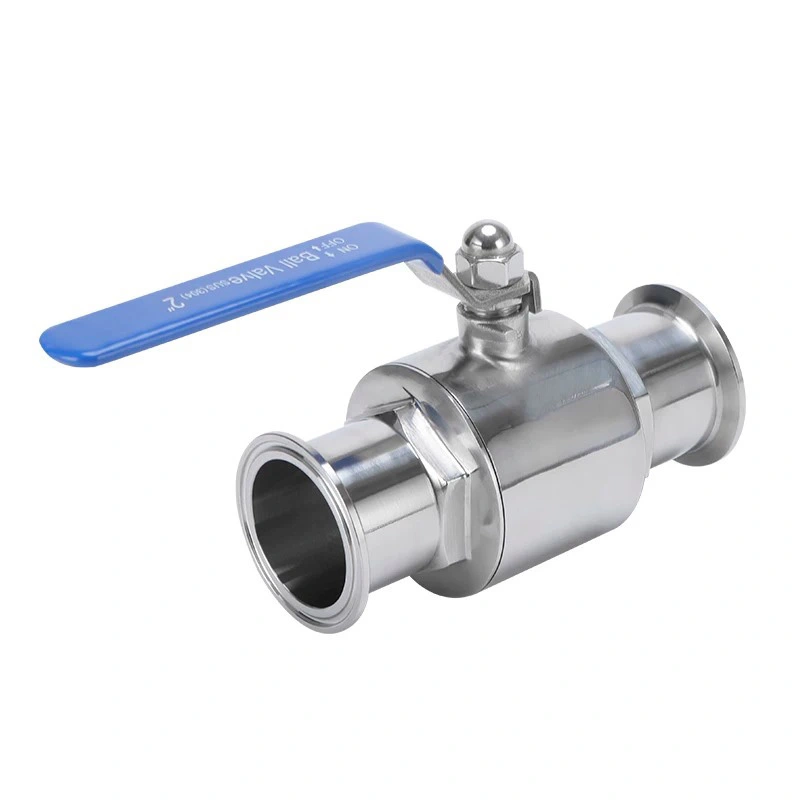

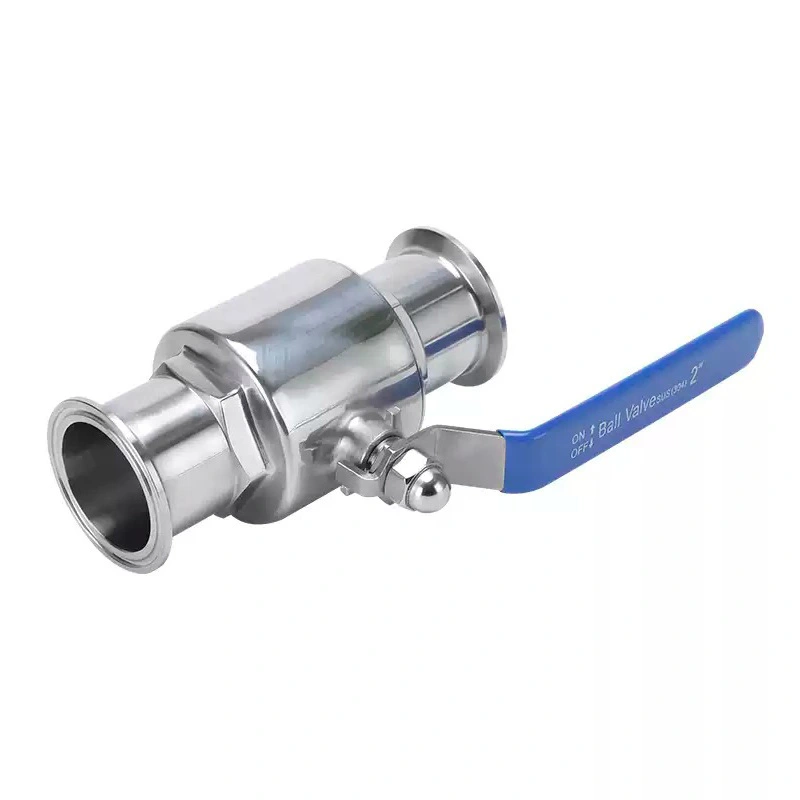

Saniteettikäyttöinen manuaalinen pneumaattinen täysreikäinen 2-osainen palloventtiili käyttää kaksiosaista ruostumattomasta teräksestä valmistettua runkoa, joka sisältää pallo, varsi, istuimet ja tiivistekokoonpano. Tämä rakenne tarjoaa kompaktin ratkaisun saniteettiputkistoon asennus.
SUS304 tarjoaa kustannustehokkaan ruostumattomasta teräksestä valmistetun vaihtoehdon yhteensopiviin saniteettisovelluksiin, kun taas SUS316L on parempi sopii vaativiin tuotekontaktiympäristöihin, jotka vaativat korkeampaa korroosionkestävyyttä.
Kaksiosaisen rakenteen ansiosta huoltohenkilöstö pääsee käsiksi sisäisiin tiivistekomponentteihin tarkastuksen tai vaihto on tarpeen, mikä helpottaa huoltotyötä.
Venttiili voidaan toimittaa Tri-Clamp-, Butt Weld-, Kierre- tai Laippaliitännöillä sopimaan erilaisiin saniteettitiloihin putkilinjan suunnittelut.
Saatavilla olevia standardeja ovat DIN, ISO, SMS, IDF, 3-A, RJT ja ASME BPE.
Venttiili toimii pyörittämällä palloa 90°. Kun reikä on linjassa putkilinjan kanssa, venttiili on auki; jälkeen 90° kierto, pallon kiinteä osa estää virtauskanavan.
Tämä yksinkertainen toimintaperiaate mahdollistaa nopean vaihdon avoimen ja kiinni-asennon välillä.

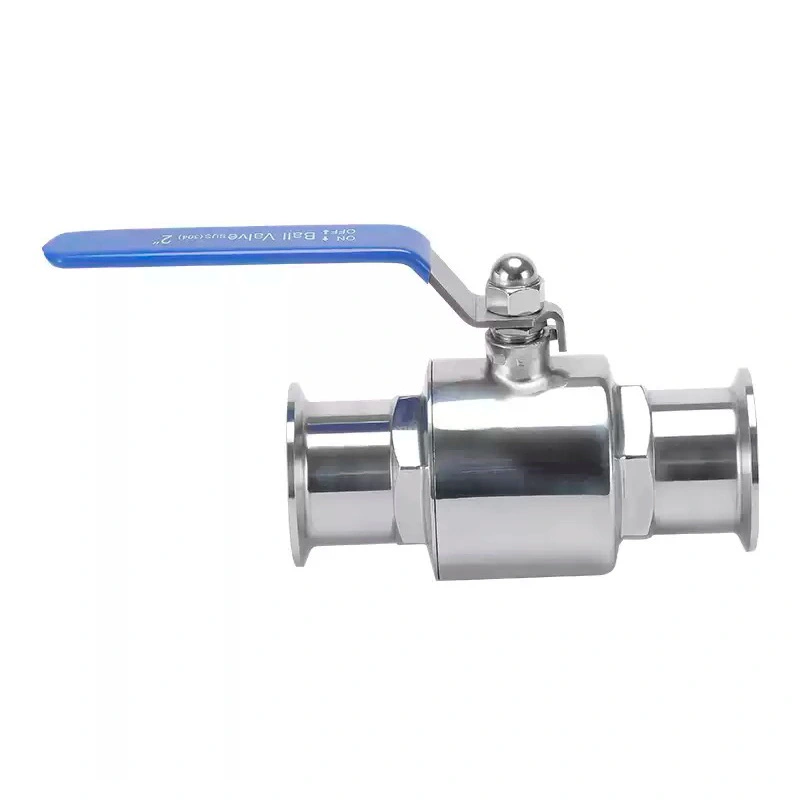

Manuaalinen kahva tarjoaa suoran paikallisohjauksen järjestelmiin, joissa automaattinen käyttö on tarpeetonta tai joissa käyttäjät vaativat yksinkertaisen mekaanisen ohituksen.
Pneumaattinen toimilaite muuntaa paineilman neljänneskierrokseksi, mikä tarjoaa nopeamman ja toistettavamman automatisoitujen tuotantolinjojen käyttöön.
AVM voi konfiguroida venttiilin kaksitoimisilla tai jousipalautteisilla pneumaattisilla toimilaitteilla, jolloin ostajat voivat valita toimintatapa niiden ohjausstrategian ja vikapaikkavaatimusten perusteella.
Vakio sisäpinnan viimeistely on Ra ≤0,8 μm ja valinnainen Ra ≤0,4 μm viimeistely sovelluksissa, jotka vaativat korkeampi pinnan tasaisuus.
Saniteettirakenne on suunniteltu vähentämään tarpeettomia sisätiloja, joihin saattaa jäädä tuotejäämiä tai puhdistusnesteet.
Tämä on erityisen tärkeää sovelluksissa, joihin liittyy usein tuotteen vaihtoa tai tiukkoja hygieniavaatimuksia.
Venttiili voidaan liittää CIP- ja SIP-järjestelmiin, mikä mahdollistaa puhdistus- ja sterilointitoimenpiteet suoritetaan ilman rutiininomaista venttiilin irrottamista putkistosta.
PTFE-tiivisteet tarjoavat ensisijaisen tiivistysrajapinnan pallon ympärille ja ne on suunniteltu luotettavasti sulkeutumaan aikana toistuvat avaus- ja sulkemisjaksot.
Prosessin vaatimuksista riippuen AVM voi tarjota PTFE-, EPDM- ja silikonitiivistysvaihtoehtoja.
Sopiva tiiviste tulee valita prosessiväliaineen, lämpötilan, puhdistuskemikaalien ja sterilointivaatimukset.
Pallo-istuinkokoonpano on suunniteltu tarjoamaan tiukka sulkeutuminen, kun venttiili on täysin kiinni, mikä auttaa estämään ei-toivottu prosessiväliaineen vuoto käyttöjaksojen välillä.
| Tuote | Erittely |
| Tuotteen nimi | Saniteettikäyttöinen manuaalinen pneumaattinen täysreikäinen 2-osainen palloventtiili |
| Merkki | AVM |
| Venttiilin tyyppi | Täysporttiinen saniteettipalloventtiili |
| Rungon materiaali | SUS304 / SUS316L |
| Istuimen materiaali | PTFE, EPDM, silikoni |
| Toiminta | Manuaalinen / pneumaattinen |
| Pneumaattinen toimilaite | Kaksitoiminen / Kevätpaluu |
| Työpaine | Enintään 10 bar |
| Käyttölämpötila | -20°C - +150°C istuimen materiaalista riippuen |
| Pintakäsittely | Ra ≤0,8 μm Vakio; Ra ≤0,4 μm Valinnainen |
| Yhteys | Tri-Clamp, päittäishitsaus, kierre, laipallinen |
| Standardit | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| Valinnaiset lisävarusteet | Solenoidiventtiili, rajakytkinkotelo, asennoitin, ilmansuodattimen säädin, manuaalinen ohitus, NAMUR-tarvikkeet |
| Koko | d | B | L | K | H | W |
| 0,75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1,5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2,5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

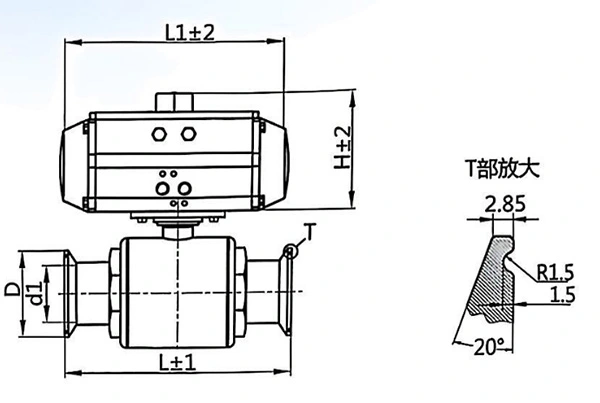

| Koko | d | D | L | Sylinteri malli |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Solenoidiventtiili voi ohjata pneumaattista ilmansyöttöä, jolloin palloventtiili reagoi sähköisiin signaaleihin automaattinen ohjausjärjestelmä.
Rajakytkinrasia antaa auki/kiinni-asennon palautetta, mikä auttaa käyttäjiä tai PLC-järjestelmiä vahvistamaan todellisen tilanteen venttiilin tila.
Asennoitin voidaan valita sovelluksiin, jotka vaativat ohjattua toimilaitteen paikannusta ja prosessin valvontaa.
Ilmansuodattimen säädin auttaa tuottamaan puhtaamman ja asianmukaisesti säädetyn paineilman pneumaattiseen toimilaitteeseen, tukevat vakaata toimintaa.
Manuaalinen ohitus tarjoaa lisäkäyttötavan, jossa paikallista venttiiliä tarvitaan käyttöönotto, huolto tai ohjausjärjestelmän keskeytys.
Venttiiliä voidaan käyttää yhteensopivissa hygieniasovelluksissa, kuten puhdistettu vesijärjestelmä, WFI-järjestelmä, steriili neste siirto, puskurin valmistus, bioreaktorijärjestelmät ja CIP/SIP-juoksut.
GMP:hen liittyvissä asennuksissa lopullinen venttiilikokoonpano tulee valita projektin soveltuvuuden mukaan hygienia- ja lainsäädännölliset vaatimukset.
Sovelluksia ovat soluviljely, fermentointi, biofarmaseuttinen prosessointi, steriilit prosessialustat ja prosessinesteen jakelu.
Täysreikäinen rakenne on erityisen hyödyllinen silloin, kun tarvitaan tehokasta prosessinesteiden siirtoa.
Venttiili voidaan asentaa meijeri-, maito-, mehu-, juoma-, panimo- ja elintarvikkeiden ainesosien siirtojärjestelmiin, joissa vaaditaan hygieenistä sulkemista ja alhaista virtausvastusta.
Sopivia sovelluksia ovat voide, shampoo, voide ja muut yhteensopivat kosmeettiset nesteensiirtojärjestelmät.
Yhteensopivia erittäin puhtaita ja hienokemiallisia sovelluksia varten venttiili tarjoaa ruostumattomasta teräksestä rakenteen, tiivis sulkeminen ja joustavat liitäntämahdollisuudet.
Jos prosessi vaatii suurta virtausta minimaalisella painehäviöllä, täysreikäinen kokoonpano on tärkeä valinta tekijä.
Valitse SUS304 tai SUS316L prosessiväliaineen, korroosio-olosuhteiden, puhdistuskemikaalien ja tuotekontaktivaatimukset.
PTFE, EPDM tai silikoni tulee valita todellisen prosessilämpötilan, väliaineen, CIP-kemikaalien ja SIP:n perusteella. ehdot.
Valitse manuaalinen käyttö paikallisohjaukseksi tai pneumaattinen käyttö, kun on nopea, toistettava ja automaattinen kytkentä vaaditaan.
Vahvista tarvittava Tri-Clamp-, hitsaus-, kierre- tai laippaliitäntä yhdessä soveltuvan DIN-, ISO-, SMS-, IDF-, 3-A-, RJT- tai ASME BPE-standardi.
Määritä automaattisille linjoille, ovatko magneettiventtiilit, asennon takaisinkytkentä, asennoittimet, ilmansuodattimen säätimet, NAMUR lisävarusteita tai manuaalisia ohituksia tarvitaan.
Täysreikäinen rakenne tekee tästä venttiilistä erityisen sopivan painehäviöstä ja huollosta huolissaan oleville ostajille tehokas prosessi-median siirto.
Yksi venttiilialusta voidaan konfiguroida yksinkertaiseen manuaaliseen käyttöön tai automaattiseen pneumaattiseen ohjaukseen, mikä mahdollistaa laitteet sopeutumaan erilaisiin tuotantoympäristöihin.
Kaksiosainen runko tarjoaa suoraviivaisen rakenteen sisäisen tiivistyksen tarkastusta ja huoltoa varten komponentit.
Kiillotetut kostutetut pinnat, minimoitu kuollut tila, saniteettiliitännät ja CIP/SIP-yhteensopivuus tekevät venttiilistä soveltuu sovelluksiin, joissa puhdistettavuus on etusijalla.
Täysreikäisessä saniteettipalloventtiilissä on pallokanava, joka on suunniteltu vastaamaan tarkasti putkilinjan sisähalkaisijaa. Milloin täysin auki, se tarjoaa suhteellisen rajoittamattoman virtausreitin, mikä auttaa vähentämään painehäviötä ja turbulenssia.
Kaksiosainen rakenne tarjoaa kompaktin venttiilirungon ja käytännöllisen pääsyn sisäisiin komponentteihin tarkastusta varten ja huolto.
Kyllä. AVM tarjoaa manuaalisen kahvan käytön sekä pneumaattiset kokoonpanot kaksitoimisilla tai jousipalautteilla toimilaitteet.
Ilmoitettu maksimikäyttöpaine on 10 bar. Todellinen painekyky on vahvistettava valittu koko, materiaali, istuin ja käyttöolosuhteet.
Määritetty käyttöalue on -20°C - +150°C valitusta istukasta ja tiivistemateriaalista riippuen.
Kyllä. Saniteettirakenne on suunniteltu integroitavaksi CIP- ja SIP-puhdistusjärjestelmiin. Varsinainen sterilointiolosuhteet tulee vahvistaa valittujen tiivistemateriaalien mukaan.
Vakiopinnan viimeistely on Ra ≤0,8 μm ja valinnainen Ra ≤0,4 μm pintakäsittely sovelluksissa, jotka vaativat tasaisempaa sisäpinta.
Tyypillisiä sovelluksia ovat lääketeollisuus, biotekniikka, ruoka, juoma, meijeri, panimo, kosmetiikka ja yhteensopivat hieno kemiallinen käsittely.
Normaali tuotannon läpimenoaika on 2–4 viikkoa tilausmäärästä, venttiilikokoonpanosta, teknisistä tiedoista ja materiaalin saatavuus. Ostajien, joilla on kiireellisiä vaatimuksia, tulee vahvistaa aikaisin saatavilla oleva tuotantoaikataulu AVM:n kanssa.
Vakiomaksuehdot ovat 30 % talletus ja loput 70 % maksetaan ennen lähetystä T/T:n tai L/C:n kautta. Pienelle arvolle tilaukset, täysi maksu voidaan vaatia ennen tuotantoa.
Venttiilit on pakattu tiukasti sopivalla paperilla ja puisilla koteloilla suojaamaan laitteita kansainvälisessä liikenteessä kuljetusta ja vähentää vaurioiden riskiä ennen toimitusta.
Jos prosessisi vaatii suurta virtauskapasiteettia, pientä painehäviötä, nopeaa sammutusta ja hygieenistä rakennetta, AVM Saniteettikäyttöinen manuaalinen pneumaattinen täysreikäinen 2-osainen palloventtiili tarjoaa joustavan ratkaisun sekä käsikäyttöisille että automatisoidut saniteettiputket.
Ilmoita AVM:lle venttiilin koko, prosessiväliaine, työpaine, käyttölämpötila, liitäntästandardi, istukka materiaali ja käyttötapa valitaksesi sovelluksellesi sopivan kokoonpanon.
