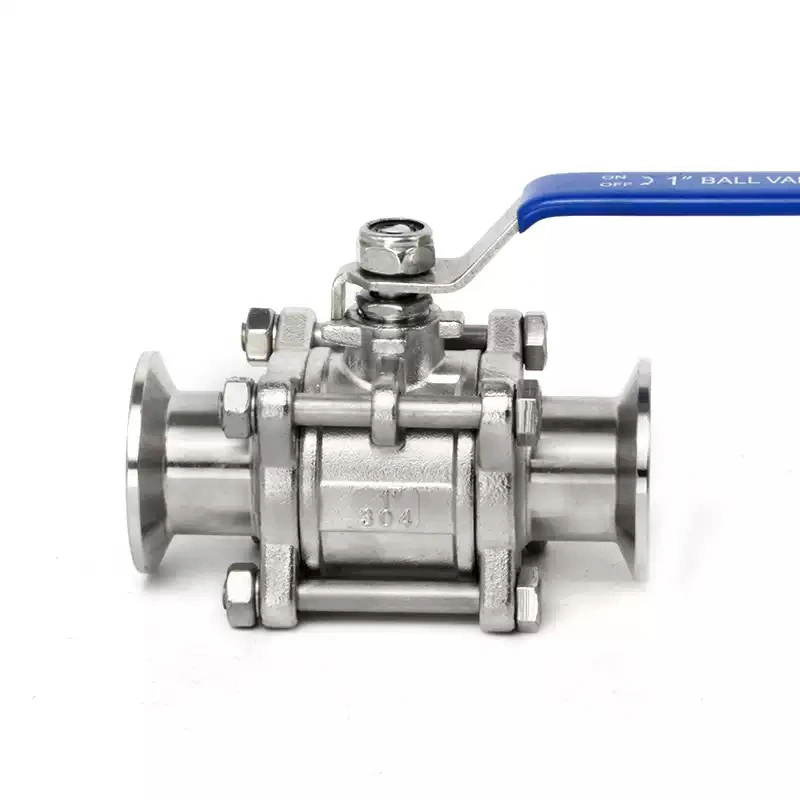

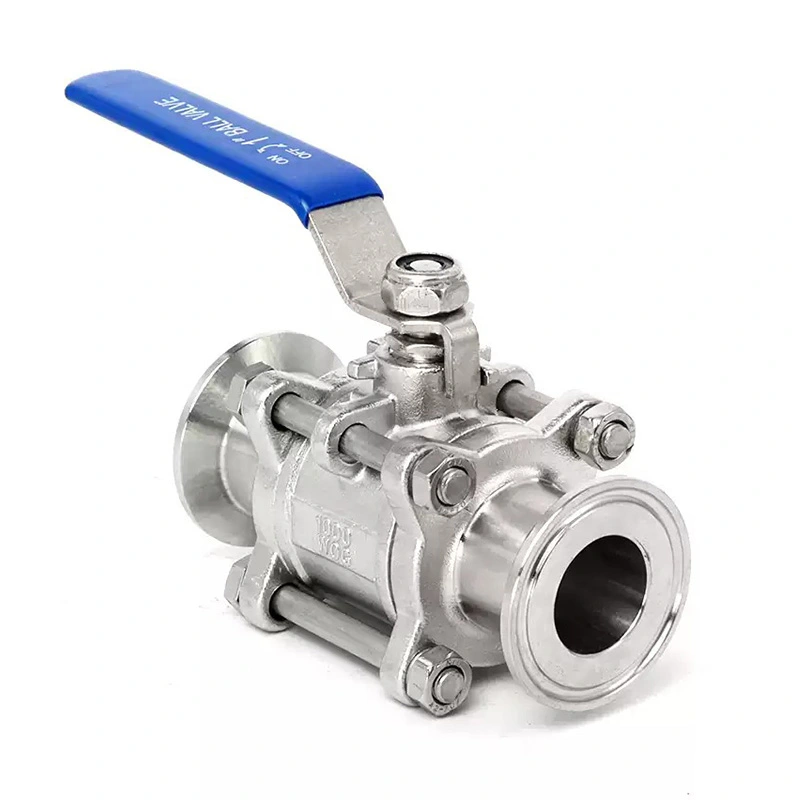

Sanitary Pneumatic Straight 3-osainen palloventtiili käyttää täysreikäistä virtauskanavaa tehokkaan materiaalinsiirron ylläpitämiseksi, kun taas tarkasti kiillotetut tuotteen kanssa koskettavat pinnat auttavat vähentämään jäännösten kertymistä ja yksinkertaistamaan puhdistusta. Valmistettu ruostumattomasta SUS304- tai SUS316L-teräksestä, se soveltuu hygieenisiin sovelluksiin farmaseuttisessa, biotekniikassa, elintarvike-, juoma-, meijeri-, kosmetiikka- ja hienokemiallisessa käsittelyssä.
Pneumaattisella neljänneskierroskäytöllä venttiili tarjoaa nopean avautumisen ja sulkeutumisen automatisoiduissa prosessijärjestelmissä, ja se voidaan konfiguroida CIP- ja SIP-toimintoihin.
Kolmiosainen rakenne mahdollistaa keskiventtiiliosan ja päätyliitäntöjen erottamisen huollon aikana. Tämä helpottaa pääsyä sisäisiin komponentteihin ilman koko venttiilikokoonpanon vaihtamista.
Pallo, venttiilin istukat ja tiivisteosat voidaan tarkastaa ja vaihtaa tarvittaessa. Tämä tekee venttiilistä sopivan prosessilinjoille, joissa tiivisteet ja tiivisteet ovat alttiina toistuville käyttö-, puhdistus- tai sterilointijaksoille.
Kun kuluminen tapahtuu, huoltohenkilöstö voi huoltaa sisäiset komponentit koko putkilinjan vaihtamisen sijaan. Tämä voi yksinkertaistaa varaosien hallintaa ja rutiiniventtiilien huoltoa.
Täysreikäinen pallo tarjoaa virtauskanavan, joka vastaa tiiviisti yhdistettyä putkistoa, jolloin prosessiaine pääsee kulkemaan venttiilin läpi rajoitetuin rajoituksin täysin auki ollessaan.
Suora virtausreitti minimoi tarpeettomat muutokset virtaussuunnassa, mikä auttaa vähentämään painehäviötä venttiilin yli. Tämä on hyödyllistä nesteensiirtojärjestelmissä, joissa pumpun käytettävissä olevan kapasiteetin ylläpitäminen on tärkeää.
Suora läpivirtauskanava yhdistettynä kiillotettuihin kostutettuihin pintoihin auttaa vähentämään alueita, joille prosessiaine voi kerääntyä venttiilin avaamisen tai sulkemisen jälkeen.

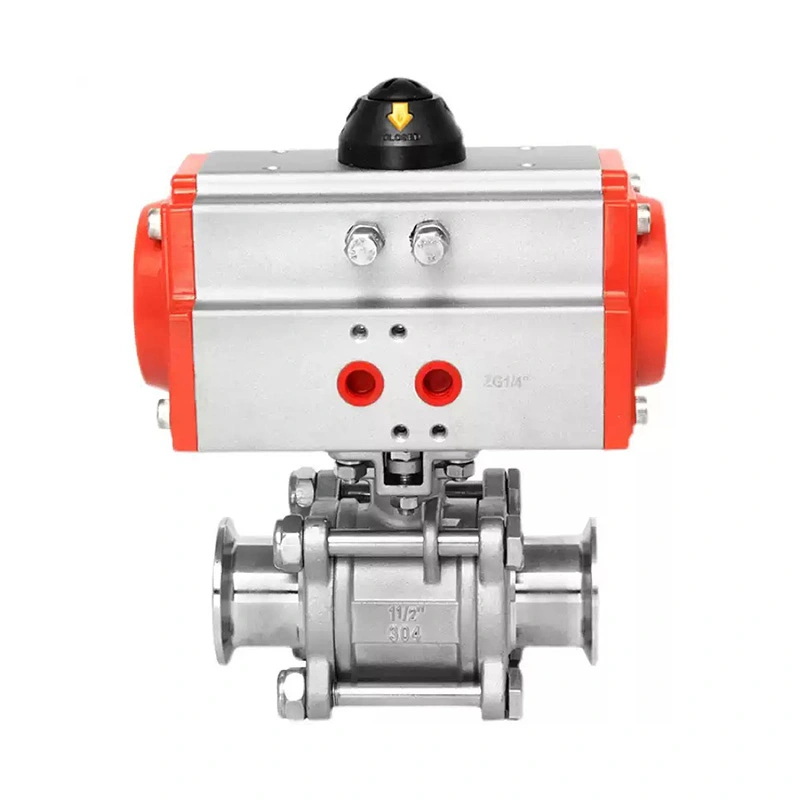

Pneumaattinen toimilaite pyörittää palloa 90 astetta. Kun kuulareikä on linjassa putkilinjan kanssa, venttiili on auki. Pallon kääntäminen 90 astetta asettaa kiinteän osan virtausreitin poikki ja sulkee venttiilin.
Neljänneskierrostoiminto mahdollistaa nopean liikkeen auki- ja kiinniasennon välillä, mikä tekee venttiilistä sopivan automatisoituihin tuotantojaksoihin ja toistuviin prosessien vaihtoihin.
Vaikka tämä malli on konfiguroitu pneumaattiseen käyttöön, AVM voi tarjota manuaalisia tai muita käyttökonfiguraatioita järjestelmävaatimusten mukaan.
Pallo- ja istuinrakenne on suunniteltu vähentämään toiminnan vaatimaa vääntömomenttia, mikä mahdollistaa pneumaattisen toimilaitteen luotettavan liikkeen toistuvien jaksojen aikana.
SUS304 and SUS316L stainless steel are available for the valve body and ball. SUS316L can be selected for applications requiring greater corrosion resistance in demanding hygienic environments.
Vakiopintakäsittely on Ra ≤0,8 μm ja valinnainen Ra ≤0,4 μm viimeistely sovelluksissa, jotka vaativat tasaisempaa sisäpintaa.
Sisärakenne on suunniteltu vähentämään kuolleita vyöhykkeitä ja tuotteen pysymistä, mikä tukee hygieenistä toimintaa ja tehokkaampaa puhdistusta.
Sanitary Pneumatic Straight 3-osainen palloventtiili voidaan liittää CIP-puhdistus- ja SIP-sterilointijärjestelmiin. Sovellettavat puhdistus- ja sterilointiolosuhteet tulee vahvistaa valitun istuimen ja tiivistemateriaalin mukaan.
PTFE on saatavana sovelluksiin, jotka vaativat kemiallista kestävyyttä ja vakaata tiivistyskykyä sopivissa käyttölämpötiloissa.
Silikoni voidaan valita yhteensopiviin hygieniasovelluksiin, joissa joustavuus ja lämpötilan suorituskyky ovat tärkeitä.
EPDM soveltuu moniin vesipohjaisiin ja yleisiin saniteettiprosessisovelluksiin, ja se voidaan valita prosessiväliaineen ja puhdistusolosuhteiden mukaan.
FKM voidaan valita yhteensopiviin sovelluksiin, jotka vaativat kestävyyttä tiettyjä kemikaaleja ja korkeampia lämpötiloja vastaan.
| Tuote | Erittely |
| Tuotteen nimi | Saniteettipneumaattinen suora 3-osainen palloventtiili |
| Venttiilin tyyppi | Terveys täysreikäinen palloventtiili |
| Merkki | AVM |
| Rungon materiaali | SUS304 / SUS316L |
| Pallon materiaali | SUS304 / SUS316L |
| Istuimen materiaali | PTFE, silikoni, EPDM, FKM |
| Toiminta | Pneumaattinen; Manuaalinen vaihtoehto saatavilla |
| Pintakäsittely | Ra ≤0,8 μm Vakio; Ra ≤0,4 μm Valinnainen |
| Työpaine | 1,0–1,6 MPa |
| Käyttölämpötila | -20°C - +150°C istuimen materiaalista riippuen |
| Yhteys | Tri-Clamp, päittäishitsaus, kierre, laipallinen |
| Yhteysstandardit | DIN, 3-A, SMS, BS, RJT, IDF |
| Puhdistus | CIP-yhteensopiva |
| Sterilointi | SIP-yhteensopiva |
Tri-Clamp-liitännät mahdollistavat suhteellisen nopean asennuksen ja purkamisen ja sopivat saniteettiprosessijärjestelmiin, jotka vaativat säännöllistä tarkastusta tai huoltoa.
Puskuhitsatut liitokset muodostavat pysyvän liitoksen, jossa on vähemmän irrotettavia liitoksia, ja ne sopivat hygieenisiin putkistojärjestelmiin, joissa sisäinen sileys on tärkeää.
Kierrekokoonpanot tarjoavat kätevän liitäntävaihtoehdon yhteensopiville prosessilaitteille ja putkistojärjestelmille.
Laippaliitoksia voidaan käyttää, kun venttiilin on liitettävä yhteensopiviin laitteisiin tai putkistoon pulttiliitännöillä.
Pneumaattinen toimilaite tarjoaa automaattisen neljänneskierroksen käytön ja voidaan integroida prosessiautomaatiojärjestelmiin.
Solenoidiventtiilillä voidaan ohjata toimilaitteen ilmansyöttöä laitosautomaatiojärjestelmän sähköisten ohjaussignaalien perusteella.
Asennonpalautteen lisävarusteita voidaan lisätä, kun PLC tai ohjausjärjestelmä tarvitsee vahvistuksen venttiilin auki- tai kiinnitilasta.
Ilmansuodattimen säädin voidaan sisällyttää pneumaattiseen piiriin, joka auttaa tarjoamaan asianmukaisesti käsiteltyä paineilmaa toimilaitteen vakaata toimintaa varten.
Sanitary pneumaattista suoraa 3-osaista palloventtiiliä voidaan käyttää farmaseuttisissa ja bioprosessointijärjestelmissä yhteensopiviin sovelluksiin, kuten puhdistettu vesi, WFI, steriili nesteen siirto, rokotteiden tuotanto, biokäsittelylaitteet ja CIP/SIP-järjestelmät.
Tyypillisiä käyttökohteita ovat maito, jogurtti, maitotuotteet, kastikkeet, ruokaöljyt ja muut yhteensopivat nestemäiset elintarvikkeiden käsittelyjärjestelmät, joissa vaaditaan hygieenistä virtauksen eristämistä.
Täysreikäistä konfiguraatiota voidaan käyttää oluen, virvoitusjuomien, mehujen ja muiden juomien tuotantolinjoilla, joissa tarvitaan tehokasta nesteen siirtoa ja automaattista sulkemista.
Venttiili soveltuu yhteensopiviin tuotantojärjestelmiin, joissa käsitellään shampooita, voiteita, voiteita ja kosmeettisia ainesosia, joissa puhdistettavuus ja prosessin hallinta ovat tärkeitä.
Ruostumattomasta teräksestä valmistettu rakenne ja kiillotettu virtausreitti takaavat hallitun nesteen käsittelyn yhteensopiviin hienokemikaaliin, erittäin puhtaaseen veteen, laboratorioon ja muihin puhtausherkkiin sovelluksiin.
Jos prosessi vaatii toistuvaa tarkastusta tai venttiilin istukka- ja tiivisteiden vaihtoa, kolmiosainen rakenne helpottaa pääsyä sisäisiin komponentteihin.
Varmista prosessineste tai kaasu ennen kuin valitset SUS304 tai SUS316L ja sopivan istukka- ja tiivistemateriaalin.
Vakiokäyttöpainealue on 1,0-1,6 MPa, kun taas käyttölämpötila voi olla -20°C - +150°C valitusta istuinmateriaalista riippuen.
Ra ≤0,8 μm on vakioviimeistely. Sovelluksissa, joissa on tiukemmat pintavaatimukset, voidaan määrittää valinnainen Ra ≤0,4 μm viimeistely.
Varmista vaadittu liitäntä ja sovellettava standardi ennen tilaamista, erityisesti kun vaihdat olemassa olevaa saniteettiventtiiliä.
Varmista automaattisissa järjestelmissä pneumaattisen toimilaitteen konfiguraatio ja se, tarvitaanko magneettiventtiilejä, asennon palautetta tai muita ohjausvarusteita.
Normaali tuotannon läpimenoaika on 2–4 viikkoa tilausmäärästä, spesifikaatioista ja materiaalien saatavuudesta riippuen. Kiireelliset tilaukset tulee vahvistaa AVM:llä ennen ostoa.
Vakiomaksuehdot ovat 30 % talletus ja loput 70 % maksetaan ennen lähetystä T/T:n tai L/C:n kautta. Pienet tilaukset voivat vaatia täyden maksun ennen tuotantoa.
Venttiilit on pakattu tiukasti sopiviin paperi- ja puukoteloihin vaurioitumisriskin vähentämiseksi käsittelyn ja kansainvälisen kuljetuksen aikana.
Suurin etu on ylläpidon saavutettavuus. Kolmiosainen runko mahdollistaa keskiventtiiliosan erottamisen, jolloin sisäiset komponentit voidaan tarkastaa tai vaihtaa kätevämmin.
3-osainen rakenne tarjoaa paremman pääsyn sisäisiin komponentteihin huoltoa varten, kun taas 2-osainen malli tarjoaa yleensä yksinkertaisemman ja kompaktimman runkorakenteen.
Kyllä. Venttiili käyttää täysreikäistä pallorakennetta, joka tarjoaa suhteellisen rajoittamattoman virtauksen ja vähentää painehäviötä täysin auki ollessaan.
Kyllä. Saniteettirakenne tukee integraatiota CIP- ja SIP-prosesseihin. Todelliset puhdistus- ja sterilointiparametrit tulee vahvistaa valittujen istuin- ja tiivistemateriaalien perusteella.
Venttiilin runko ja pallo ovat saatavilla ruostumattomasta teräksestä SUS304 tai SUS316L, PTFE-, silikoni-, EPDM- ja FKM-tiivistevaihtoehdoilla.
Ilmoitettu käyttöpaine on 1,0–1,6 MPa. Tarkka paineluokitus tulee vahvistaa valitun koon ja kokoonpanon mukaan.
Määritetty alue on -20°C - +150°C valitusta istuinmateriaalista riippuen.
Kyllä. Pneumaattinen konfiguraatio tukee automatisoitua toimintaa ja voidaan varustaa yhteensopivilla ohjaus- ja asennonpalautevarusteilla.
AVM Sanitary Pneumatic Straight 3-osainen palloventtiili tarjoaa käytännöllisen venttiilikokoonpanon vaativiin saniteettisovelluksiin hygieenisiin prosessijärjestelmiin, joissa sisäinen saavutettavuus, täysi virtaus ja pneumaattinen sulku ovat tärkeitä vaatimuksia.
Anna AVM:lle venttiilikoko, prosessiväliaine, paine, lämpötila, liitäntästandardi, pinnan viimeistelyvaatimukset ja pneumaattiset ohjausvaatimukset sopivan konfiguraation määrittämiseksi.
