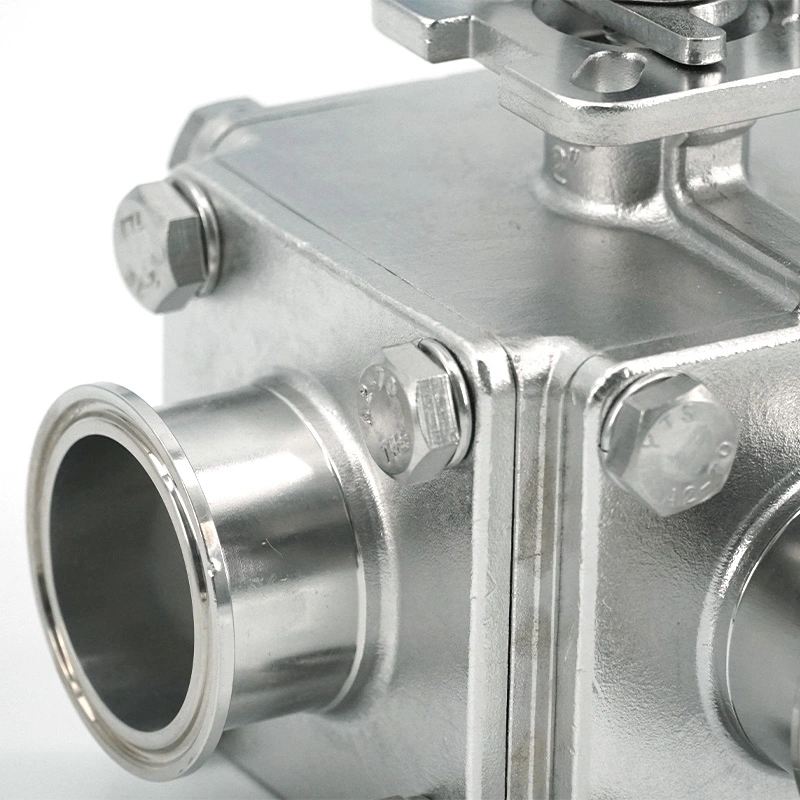

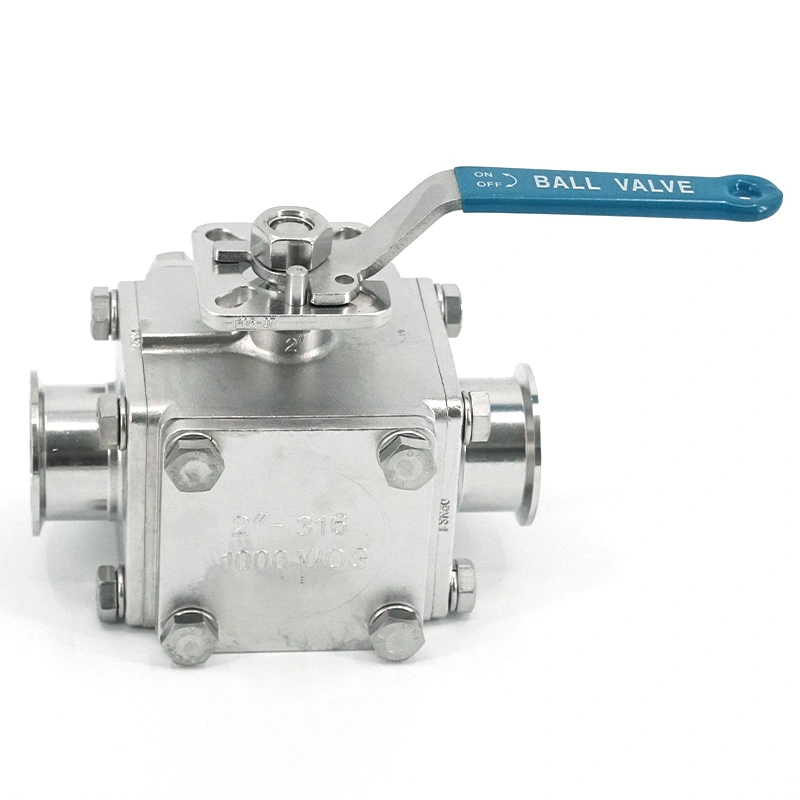

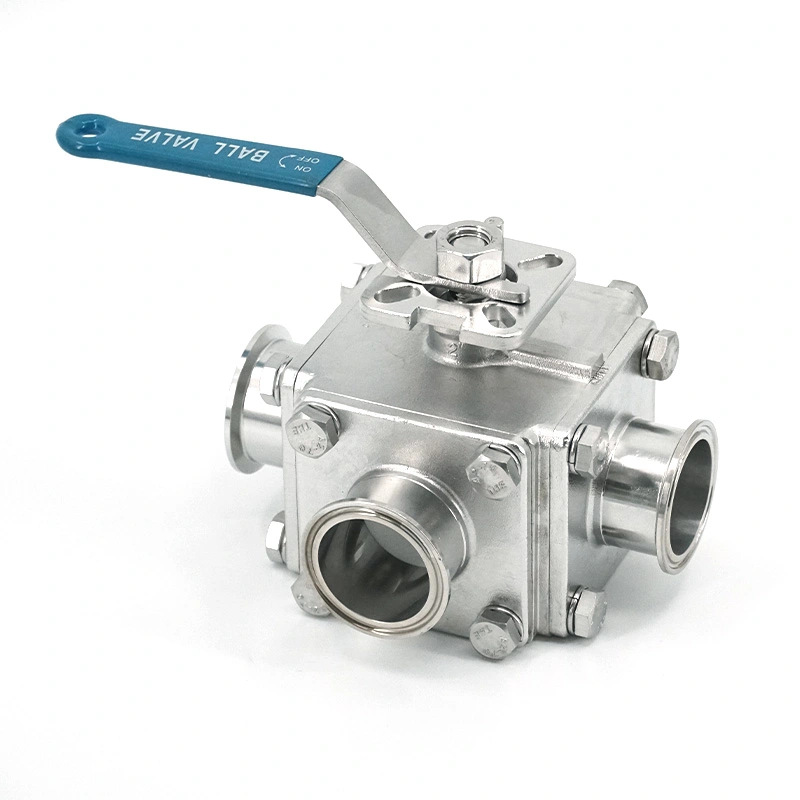

Saniteettipneumaattinen neliön kolmitiepalloventtiili

Saatavana L-Port- ja T-Port-pallokokoonpanoilla, sanitary pneumaattinen neliön kolmitiepalloventtiili voi vastaamaan erilaisia virtauksen reititysvaatimuksia. Ruostumattomasta teräksestä valmistettu runko, kiillotetut märät pinnat, onkalot minimoitu istuinrakenne ja pneumaattinen neljänneskierros tekevät siitä sopivan lääkekäyttöön, biotekniikka, elintarvike-, juoma-, meijeri-, kosmetiikka- ja muut hygieeniset käsittelyjärjestelmät.

Virtausportin määritykset

1. L-Port Flow

L-Port-pallo yhdistää kaksi porttia ja eristää kolmannen portin. Se sopii, kun tarvitaan yksi prosessivirta vaihdetaan kahden eri putkilinjan välillä, kuten valitaan kahden säiliön, siirtoreitin tai prosessin ulostulon välillä.

2. T-Port Flow

T-Port-pallo tarjoaa joustavamman tiedonsiirron kolmen venttiiliportin välillä. Riippuen pallon asennosta, erilaisia putkistoja voidaan yhdistää tai eristää, mikä tekee siitä sopivan jakeluun, siirtoon ja monisuuntainen prosessireititys.

3. Portin valinta

L-Port- tai T-Port-konfiguraatio tulee valita todellisen putkilinjajärjestelyn mukaan ja vaadittava asentojen vaihtaminen. Monimutkaisille järjestelmille ostajat voivat toimittaa prosessin vuokaavion, jotta AVM voi tarkistaa vaaditun virtausreitti ennen tuotantoa.

Pneumaattinen toiminta

1. 90° käyttö

Pneumaattinen toimilaite kääntää venttiilin karaa 90° pallon asennon muuttamiseksi ja prosessin suuntaamiseksi uudelleen media. Tämä neljänneskierrosmekanismi tarjoaa suoran vaihdon ennalta määritettyjen virtausreittien välillä.

2. Kaksitoiminen toimilaite

Kaksitoiminen konfiguraatio käyttää paineilmaa sekä avaamiseen että sulkemiseen. Se sopii automatisoidut järjestelmät, joissa tarvitaan pneumaattista ohjausta molempiin suuntiin.

3. Jousipalautteinen toimilaite

Jousipalautteisessa konfiguraatiossa käytetään paineilmaa yhteen suuntaan ja jousivoimaa vastakkaiseen liikkeeseen. Se voidaan valita, kun prosessi vaatii määritellyn oletusasennon ilmansyötön katoamisen jälkeen.

4. Ohjausjärjestelmän integrointi

Pneumaattinen toimilaite voidaan yhdistää solenoidiventtiileihin, rajakytkinkoteloihin, asennoittimiin ja ilmansuodattimeen sääntelijät. Nämä komponentit mahdollistavat venttiilin integroinnin PLC:hen tai muihin kauko-ohjausjärjestelmiin vaihtaminen.

Hygieeninen sisäinen suunnittelu

1. Vähentynyt tuotteen säilyvyys

Sisärakenne on suunniteltu vähentämään tarpeettomia onteloita pallon ja istuimen ympärillä. Tämä auttaa rajoittamaan prosessiväliaineen pidätys virtauksen vaihdon aikana ja tukee hygieenistä toimintaa, kun tuotteita vaihdetaan usein.

2. Ontelolla täytetty istuin

Ontelolla täytetty istuinrakenne vähentää käytettävissä olevaa tilaa tiivistysalueen ympärillä, jossa prosessijäämät voisivat olla kerääntyä. Tämä rakenne helpottaa puhdistusta ja auttaa vähentämään mahdollisia kontaminaatiopisteitä.

3. Kiillotetut kostutetut pinnat

Vakio sisäpinnan viimeistely on Ra ≤0,8 μm ja valinnainen Ra ≤0,4 μm sähkökiillotettu viimeistely. Mitä pehmeämpi pinta voi vähentää tuotteen tarttuvuutta ja helpottaa tuotteen kosketusalueiden puhdistamista.

4. CIP ja SIP

Sanitary Pneumatic Square -kolmitiepalloventtiili on suunniteltu integroitavaksi sopiviin CIP- ja SIP-järjestelmiin, mahdollistaa puhdistus- ja sterilointitoimenpiteiden suorittamisen venttiilin ollessa asennettuna. Varsinainen CIP ja SIP-olosuhteet tulee tarkistaa valittua istuinta ja tiivistemateriaaleja vasten.

Materiaalit ja tiivisteet

1. SUS304 ja SUS316L

AVM tarjoaa ruostumattomasta teräksestä valmistetut SUS304- ja SUS316L-kokoonpanot. SUS316L voidaan valita sovelluksiin, jotka vaativat korkeampi korroosionkestävyys tai vaativammat tuotteen kosketusolosuhteet.

2. PTFE-istuin

PTFE tarjoaa luotettavan tiivistyksen ja kemiallisen kestävyyden moniin yhteensopiviin saniteettiprosessisovelluksiin. Sen Sopivuus tulee varmistaa prosessiväliaineen, puhdistusaineiden ja käyttölämpötilan mukaan.

3. EPDM- ja silikonitiivisteet

EPDM ja silikoni voidaan valita yhteensopiviin saniteettikäsittelysovelluksiin prosessiväliaineen mukaan, lämpötila, puhdistusvaatimukset ja sterilointiolosuhteet.

4. FKM-tiiviste

FKM on saatavana sovelluksiin, jotka vaativat sopivaa kestävyyttä tietyille kemikaaleille ja käyttöolosuhteille. Yhteensopivuus tulee varmistaa ennen valintaa.

Tiivistys ja kytkentä

1. Virtauspolun eristys

Tarkasti työstetty pallo ja hygieeninen istuinrakenne tarjoavat tiivistyksen valittujen virtausreittien välillä, mikä auttaa estämään ei-toivottu tietoliikenne eristettyjen porttien välillä.

2. Istuimen kompensointi

Joustava tiivisterakenne mahdollistaa istuimen mukautuvuuden normaaleihin käyttöolosuhteiden muutoksiin, mikä auttaa säilyttämään pallon ja istuimen välinen kosketus toistuvan vaihdon aikana.

3. Käyttömomentti

Tarkkuustyöstetty pallo ja istuin on suunniteltu sujuvaan pyörimiseen ohjatulla käyttömomentilla, mikä mahdollistaa pneumaattinen toimilaite venttiilin tehokkaaseen käyttöön.

4. Toistuva vaihto

90° käyttömekanismi sopii prosessijärjestelmiin, joissa virtausreittejä on vaihdettava toistuvasti aikana tuotanto, siirto, puhdistus tai tuotteen vaihto.

Tekniset tiedot

Koko ja mitat

AVM tarjoaa tämän kolmisuuntaisen kokoonpanon 1/2" - 4" vastaa noin DN15–DN100. Todellinen liitäntämitat riippuvat valitusta venttiilin koosta ja saniteettiliitäntäkonfiguraatiosta.

Yhteysasetukset

1. Tri-Clamp

Tri-Clamp-liitännät sopivat saniteettiprosessijärjestelmiin, joissa on helppo asentaa, irrottaa ja tarkastus vaaditaan. Niitä käytetään yleisesti elintarvike-, juoma-, meijeri-, lääke- ja bioteknologiassa varusteita.

2. Puskuhitsaus

Puskuhitsatut liitokset muodostavat pysyvän yhteyden venttiilin ja prosessiputkiston välille. Tämä kokoonpano on soveltuu kohteisiin, joissa vaaditaan hygieenistä putkilinjan jatkuvuutta ja vähennettyjä irrotettavia liitoksia.

3. Kierre

Kierreversiot tarjoavat vaihtoehtoisen liitäntätavan yhteensopiville saniteettiputkistojärjestelmille. Sovellettava kierrestandardi tulee vahvistaa olemassa olevan asennuksen mukaan.

4. Laipallinen

Laipallisia versioita voidaan käyttää, kun venttiili on liitettävä yhteensopiviin laitteisiin tai putkistoon käyttämällä pulttiliitokset. Mitta- ja laippastandardit tulee vahvistaa ennen tilaamista.

Sovellukset

1. Farmaseuttinen käsittely

Sanitary Pneumatic Square -kolmitiepalloventtiiliä voidaan käyttää yhteensopivissa lääkejärjestelmissä injektiota varten tuotanto, rokotteiden valmistus, puskurin valmistus, puhdistettu vesijärjestelmät, WFI-järjestelmät, steriilin nesteen siirto, ja CIP/SIP-prosessilinjat.

2. Biotekniikka

Tyypillisiä sovelluksia ovat soluviljely, fermentointi, biofarmaseuttinen tuotanto, steriili nesteen siirto ja prosessiliukuja, joissa tarvitaan automaattista virtaustien vaihtoa.

3. Ruoka ja juoma

Sovelluksia ovat meijerituotteiden jalostus, maidon ja jogurtin tuotanto, hedelmämehujen valmistus, panimojärjestelmät, juomat täyttö ja nestemäisen ruoan siirto, kun vaaditaan hygieenistä virtausreititystä.

4. Kosmetiikka

Venttiiliä voidaan levittää shampoon, voiteen, voiteen, kosmeettisten ainesosien siirtoon ja muihin yhteensopiviin nesteisiin käsittelyjärjestelmät, jotka edellyttävät hallittua putkijakelua.

Ostajan valintaopas

1. Vahvista vaaditut virtausreitit

Ensimmäinen valintapiste on, vaatiiko järjestelmä L-Port-ohjausta vai T-Port-monisuuntaista virtausta. The vaaditut liitäntä- ja eristystilat tulee vahvistaa ennen tilaamista.

2. Vahvista Process Medium

Prosessiväliaine on annettava valittaessa venttiilirungon ja istukan materiaalia. Tämä on erityisen tärkeää järjestelmiin, joissa käytetään puhdistuskemikaaleja, syövyttäviä aineita tai erittäin puhtaita nesteitä.

3. Vahvista paine ja lämpötila

Todellinen käyttöpaine, prosessilämpötila, CIP-lämpötila ja SIP-olosuhteet tulee ilmoittaa, jotta valittu venttiilikokoonpano voidaan tarkistaa sen soveltuvien käyttörajojen perusteella.

4. Vahvista pneumaattiset vaatimukset

Ostajien tulee määrittää haluttu toimilaitetyyppi, käytettävissä oleva ilmanpaine, venttiilin oletusasento ja vaadittu ohjaustarvikkeet, kun venttiili liitetään automatisoituun prosessijärjestelmään.

5. Vahvista Connection Standard

Olemassa oleva putkiliitäntä tulisi tunnistaa nimellä Tri-Clamp, Butt Weld, Threaded, Flanged, DIN, ISO, SMS, IDF, tai muu soveltuva standardi asennusongelmien välttämiseksi.

Laaduntarkastus ja toimitus

1. Virtausreitin varmistus

Kolmitieventtiilissä AVM tarkistaa pallon todellisen kokoonpanon ja kytkentäasennot varmistaakseen L-portin tai T-portin virtausreitti vastaa määritettyä venttiilijärjestelyä.

2. Pneumaattisten toimintojen testaus

Kootun toimilaitteen ja venttiilin oikea 90° liike, kytkentävaste ja toimintakunto tarkistetaan ennen lähetystä.

3. Tiivistys ja pinnan tarkastus

Venttiilille tehdään asianmukaiset vuoto- ja tiivistystarkastukset, samalla kun ruostumattomat teräspinnat ja saniteettiliitäntä päät tarkastetaan koneistus- tai pintavikojen varalta.

4. Pakkaus kansainväliseen lähetykseen

Ennen pakkaamista saniteettiliitospäät suojataan lialta ja iskuilta. Pneumaattinen toimilaite ja paljaat osat saavat lisäsuojaa, ja koko venttiili kiinnitetään valitun mukaan kuljetustapa.

Usein kysytyt kysymykset

1. Mihin kolmitiepalloventtiiliä käytetään?

Sitä käytetään prosessimedian uudelleenohjaamiseen, jakamiseen tai eristämiseen kolmen yhdistetyn putkilinjan välillä. Kolmiportti rakenne tekee siitä sopivan useita virtausreittejä vaativiin prosessijärjestelmiin.

2. Mitä eroa on L-Portilla ja T-Portilla?

L-Port-kokoonpano yhdistää kaksi porttia ja eristää kolmannen, mikä tekee siitä sopivan kaksisuuntaiseen ohjaukseen. The T-Port-kokoonpano tarjoaa joustavamman tiedonsiirron kolmen portin välillä jakelua ja monisuuntaista käyttöä varten reititys.

3. Onko se yhteensopiva CIP:n ja SIP:n kanssa?

Sanitary Pneumatic Square -kolmitiepalloventtiili on suunniteltu integroitavaksi sopiviin CIP- ja SIP-järjestelmiin. The todelliset puhdistus- ja sterilointiolosuhteet on tarkistettava valittuja istuin- ja tiivistemateriaaleja vasten.

4. Mikä on suurin käyttöpaine?

Mukana toimitetuissa tiedoissa luetellaan käyttöpaine 5 baariin asti todellisen sallitun paineen mukaan venttiilin koosta ja kokoonpanosta.

5. Mikä on käyttölämpötila?

Mukana toimitetut tiedot antavat käyttöalueen -20°C - +180°C valitusta istuinmateriaalista riippuen.

6. Voidaanko se liittää PLC:hen?

Kyllä. Solenoidiventtiilit, rajakytkinkotelot, asennoittimet ja muut ohjaustarvikkeet voidaan konfiguroida integrointi automatisoituihin prosessinhallintajärjestelmiin.

7. Kuinka valita SUS304 tai SUS316L?

Valinta riippuu pääasiassa prosessiväliaineesta, korroosio-olosuhteista, hygieniavaatimuksista ja tuotteen kosketuksesta vaatimukset. SUS316L valitaan yleensä vaativampiin hygienia- ja korroosioherkkiin sovelluksiin.

8. Mitä tietoja tarvitaan tarjousta varten?

Ilmoita venttiilin koko, L-portin tai T-portin vaatimus, prosessiväliaine, käyttöpaine, lämpötila, liitäntä vakio, toimilaitteen tyyppi, käytettävissä oleva ilmanpaine ja tarvittavat ohjaustarvikkeet. Putkikaavio on suositeltavaa kun mukana on useita kytkentäasentoja.
