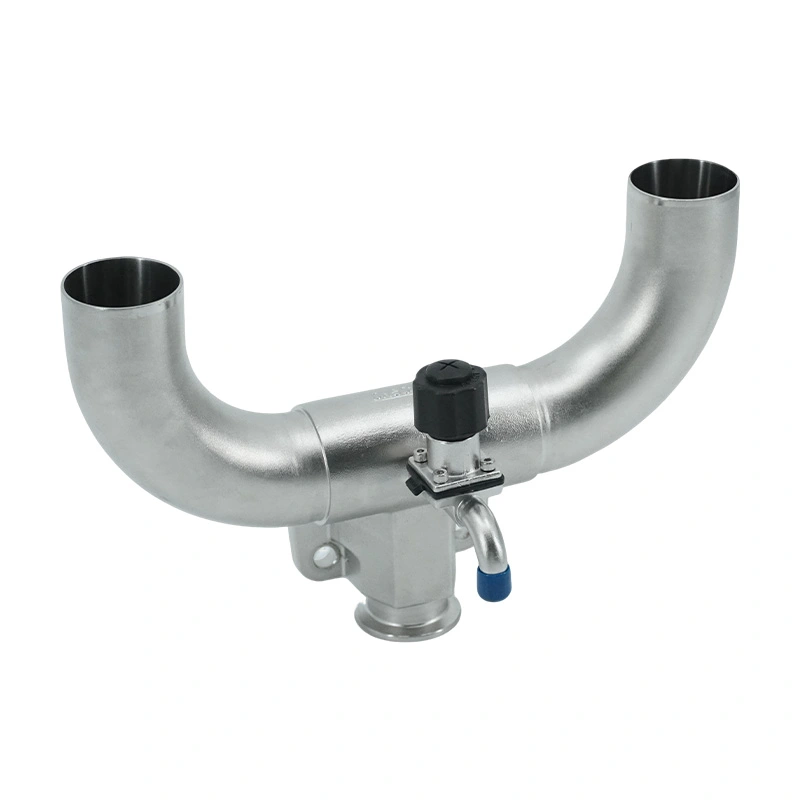

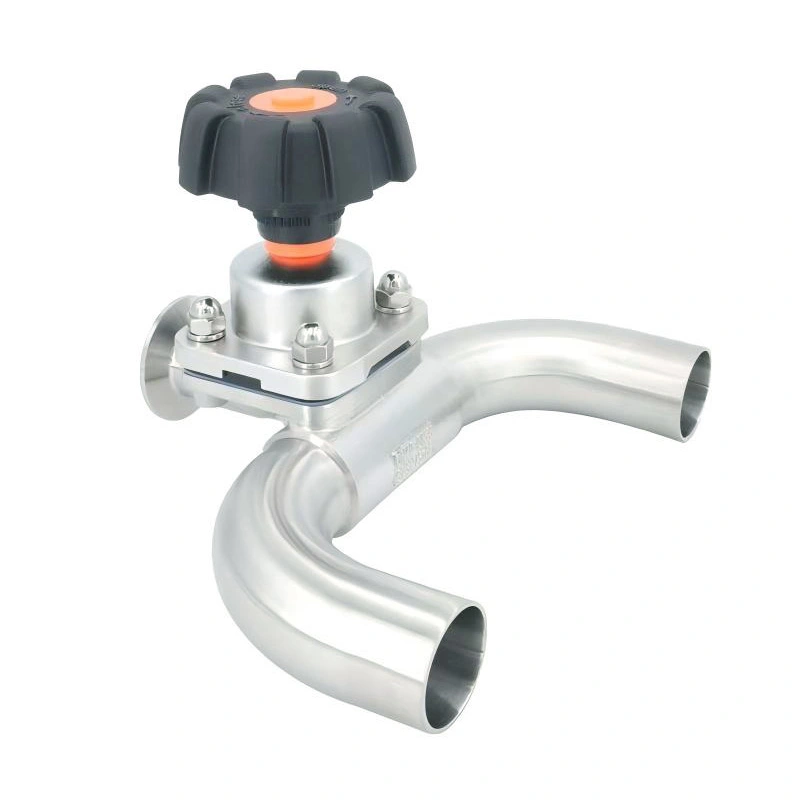

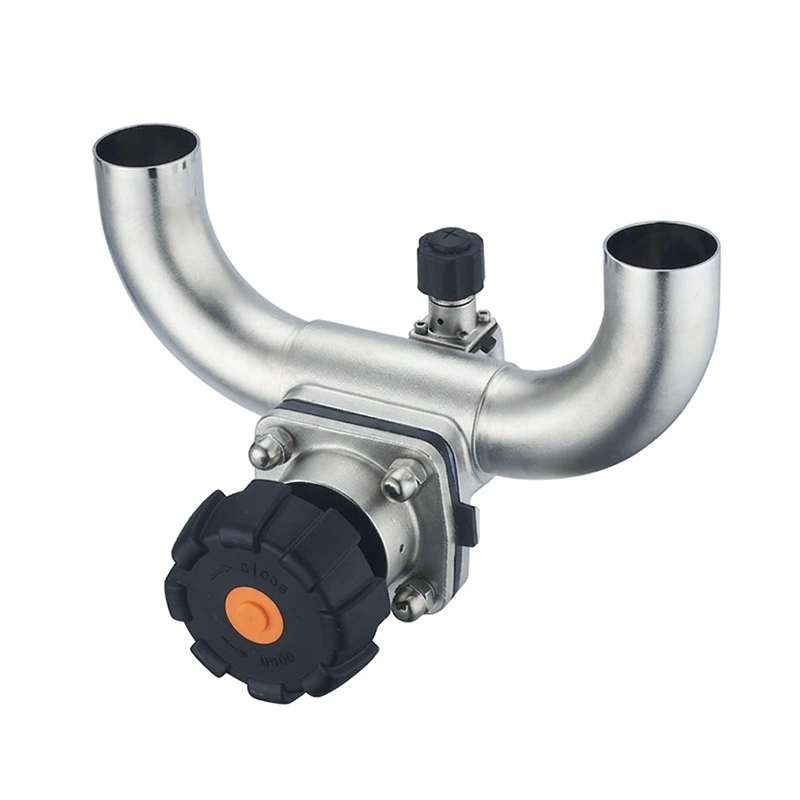

Terveys U-muotoinen kalvoventtiili

Toisin kuin perinteisissä kalvoventtiileissä, joissa on monimutkaiset haararakenteet tai useita hitsattuja osia, U-muotoinen runko luo virtaviivaisen prosessikanavan, jossa on vähemmän pysähtyneitä alueita. Tämä tekee sanitaarisen U-muotoisen kalvoventtiilin sopii farmaseuttisiin, bioteknologiaan, elintarvike-, juoma-, meijeri-, kosmetiikka- ja erittäin puhtaisiin kemiallisiin sovelluksiin jotka edellyttävät luotettavaa CIP- ja SIP-suorituskykyä.

Valmistettu ruostumattomasta saniteettiteräksestä, jossa on tarkasti viimeistellyt tuotetta koskettavat pinnat, AVM U-muotoinen kalvo Venttiili tarjoaa luotettavan sulkemisen, erinomaisen tyhjennettävyyden ja vakaan hygieenisen suorituskyvyn vaativaan tuotantoon ympäristöissä.

Tuotteen ominaisuudet

Integroitu U-muotoinen venttiilirunko parantaa tyhjennystä

AVM U-muotoisen kalvoventtiilin tärkein etu on sen integroitu kaareva runkorakenne. Sisäinen virtausreitti on optimoitu vähentämään paikallaan olevia alueita ja tarpeetonta materiaalin pidättymistä venttiilin haarojen ympärillä. Verrattuna tavanomaisissa venttiilikokoonpanoissa U-muotoinen rakenne edistää tasaisemman väliaineen liikettä ja tehokkaampaa itsestään tyhjenevä käsittelyn jälkeen.

Sisäisten liitäntäpisteiden pienempi määrä yksinkertaistaa myös puhdistusta ja vähentää jäämien riskiä jää prosessilinjan sisälle. Tämä tekee venttiilistä erityisen arvokkaan sovelluksissa, joissa käytetään usein tuotteiden vaihdot ja tiukat sanitaatiovaatimukset.

Hygieeninen diafragman eristystekniikka

Joustava kalvo toimii sekä tiivistyskomponenttina että esteenä prosessiväliaineen ja käytön välillä mekanismi. Käytön aikana prosessineste pysyy eristettynä venttiilin varresta ja toimilaitteen osista, kontaminaatioriskien vähentäminen ja perinteiseen pakkaukseen liittyvien ulkoisten vuotoongelmien poistaminen rakenteet.

Tämä kokoonpano tarjoaa luotettavan mediaeristyksen ja yksinkertaistaa samalla huoltoa, mikä tekee siitä sopivan farmaseuttiset nesteet, puhdistettu vesi, biologiset väliaineet ja muut erittäin puhtaat prosessinesteet.

Low Dead-leg -muotoilu aseptiseen käsittelyyn

Venttiilin sisäinen geometria on suunniteltu minimoimaan alueet, joille nesteitä tai tuotejäämiä voi jäädä sen jälkeen tuotantoa. Tasaisempi virtausreitti parantaa vedenpoistoa ja auttaa vähentämään mahdollisuutta mikrobien kasvuun tai tuotanto-erien välinen ristikontaminaatio.

Lääke- ja bioteknologian valmistajille tämä matalan jalan kokoonpano voi yksinkertaistaa puhdistuksen validointia ja tukevat tasaista hygieenistä suorituskykyä toistuvien CIP- ja SIP-jaksojen aikana.

Luotettava kalvotiiviste

Kun venttiili sulkeutuu, kalvo painetaan venttiilin istukkaa vasten turvallisen esteen luomiseksi virtauksen yli polku. Joustava tiiviste-elementti tarjoaa vakaan sulkutehon säilyttäen samalla eron niiden välillä prosessineste ja käyttömekanismi.

Kalvo voidaan vaihtaa myös huoltovaatimusten mukaan ilman koko venttiilin vaihtoa kokoonpano, mikä auttaa vähentämään huoltoaikaa ja pitkäaikaisia ylläpitokustannuksia.

Ruostumattomasta teräksestä valmistettu saniteettirakenne

AVM U-muotoinen kalvoventtiili on saatavana ruostumattomasta teräksestä valmistettuina SUS304-, SUS304L-, SUS316- ja SUS316L-kokoonpanoina. varten sovelluksissa, jotka vaativat korkeampaa korroosionkestävyyttä ja tuotteen puhtautta, SS316L soveltuu tuotekontaktiin komponentit.

Tuotekontaktipinnat voidaan kiillottaa mekaanisesti tai sähkökiillottaa arvoon Ra <0,4 μm, jolloin saadaan sileä pinta joka vähentää jäämien tarttumista ja tukee tuotannon hygieenisiä vaatimuksia.

Toimintaperiaate

AVM sanitary U-muotoinen kalvoventtiili ohjaa prosessivirtausta joustavan kalvon pystysuoran liikkeen kautta. Kun toimilaite nostaa venttiilin karaa, kalvo siirtyy poispäin venttiilin istukasta ja avaa U-muotoisen virtauksen kanava, jolloin prosessiväliaine pääsee kulkemaan venttiilin läpi.

Kun venttiilin varsi liikkuu alaspäin, kalvo puristuu tarkkuuskoneistettua venttiilin istukkaa vasten ja sulkee virtauskäytävä. Koska kalvo erottaa prosessinesteen kokonaan käyttömekanismista, venttiilistä ylläpitää puhdasta prosessipolkua ja vähentää samalla varren vuodon ja materiaalin saastumisen riskiä.

Integroitu U-muotoinen runko parantaa vedenpoistoa entisestään ohjaamalla jäännösmateriaalia ulostuloa kohti sen sijaan antaa sen pysyä pysähtyneillä alueilla.

Sovellukset ja teollisuus

Lääkkeiden valmistus

AVM U-muotoinen kalvoventtiili soveltuu lääkeprosessien putkistoihin, puhdistettuun vesijärjestelmään, WFI-järjestelmiin, steriili nesteen siirto, API-käsittely ja muut sovellukset, joissa virtaus jakautuu hygieenisesti ja luotettavasti eristämistä tarvitaan.

Biotekniikka ja aseptinen käsittely

Venttiili voidaan integroida bioreaktoreihin, fermentaatiojärjestelmiin, soluviljelylaitteistoihin, steriileihin käsittelylinjoihin, ja muut bioteknologiajärjestelmät, joissa matala kuolleet jalat ja tehokas CIP/SIP-puhdistus ovat tärkeitä.

Elintarvikkeiden, meijerituotteiden ja juomien jalostus

Saniteettivirtausreitti tekee venttiilistä sopivan maitotuotteille, juomille, nestemäisille elintarvikkeiden ainesosille, panimolle järjestelmät ja muut hygieeniset käsittelysovellukset, jotka vaativat luotettavaa puhdistusta ja tyhjennystä.

Erittäin puhdas kemiallinen ja kosmeettinen käsittely

AVM U-muotoista kalvoventtiiliä voidaan käyttää myös erittäin puhtaiden kemikaalien, kosmeettisten ainesosien, erikoisnesteiden ja muut prosessiväliaineet, joissa korroosionkestävyys, puhdistettavuus ja tuotteen suojaus ovat tärkeitä.

Tekniset tiedot

Asiakkaan hakemustapaus

Farmaseuttinen käsittelylaitos käytti AVM:n U-muotoista kalvoventtiiliä steriilissä nesteen jakelussa järjestelmä, jossa perinteiset venttiililiitännät aiheuttivat nesteen jäämisen haaraosien ympärille sen jälkeen puhdistus. U-muotoinen venttiilikokoonpano tarjosi tasaisemman tyhjennysreitin ja vähensi tuotteen pidättymistä sen aikana CIP-syklit, jotka auttavat asiakasta parantamaan puhdistuksen johdonmukaisuutta ja yksinkertaistamaan rutiinihuoltoa.

Miksi valita AVM:n U-muotoinen kalvoventtiili?

AVM Sanitary U-muotoinen kalvoventtiili on kehitetty prosessijärjestelmiin, joissa tyhjennettävyys ja alhainen kuollut jalka suorituskyky ovat tärkeämpiä kuin pelkkä nestevirtauksen hallinta. Sen integroitu U-muotoinen runko, joustava kalvo eristys, sileät tuotteen kosketuspinnat ja CIP/SIP-yhteensopivuus tarjoavat käytännöllisen ratkaisun valmistajille etsivät puhtaampaa, tehokkaampaa ja helpompi huoltaa saniteettiprosessin putkistoa.

FAQ

Mihin U-muotoista kalvoventtiiliä käytetään?

U-muotoista kalvoventtiiliä käytetään hygieeniseen virtauksen säätöön, jakeluun ja eristykseen lääketeollisuudessa, biotekniikka, elintarvike-, juoma-, kosmetiikka- ja erittäin puhtaat jalostusjärjestelmät.

Mitä etua U-muotoisesta runkosuunnittelusta on?

U-muotoinen runko tarjoaa tasaisemman sisäisen virtausreitin, joka parantaa vedenpoistoa ja vähentää kuolleita jalkoja ja tuotetta säilyttäminen. Tämä voi auttaa vähentämään kontaminaatioriskejä ja parantamaan CIP/SIP-puhdistuksen tehokkuutta.

Soveltuuko AVM:n U-muotoinen kalvoventtiili farmaseuttisiin sovelluksiin?

Kyllä. Venttiili on suunniteltu hygieenisiin työstöympäristöihin ja se voidaan valmistaa saniteettimateriaaleista, kiillotetut tuotekontaktipinnat ja liitäntästandardit, jotka soveltuvat farmaseuttisiin ja aseptisiin sovelluksiin.
