Toisin kuin tavalliset kaksitiekalvoventtiilit, jotka tarjoavat vain yksinkertaisen päälle/pois-ohjauksen, kolmitiekokoonpano sallii operaattorit voivat ohjata, yhdistää tai valita prosessivirtauksen eri putkistojen välillä. Kalvo luo täydellisen este prosessiväliaineen ja käyttömekanismin välillä, mikä auttaa estämään kontaminaatiota ja ulkoisia vuotoja samalla tukee luotettavaa CIP- ja SIP-puhdistusta.

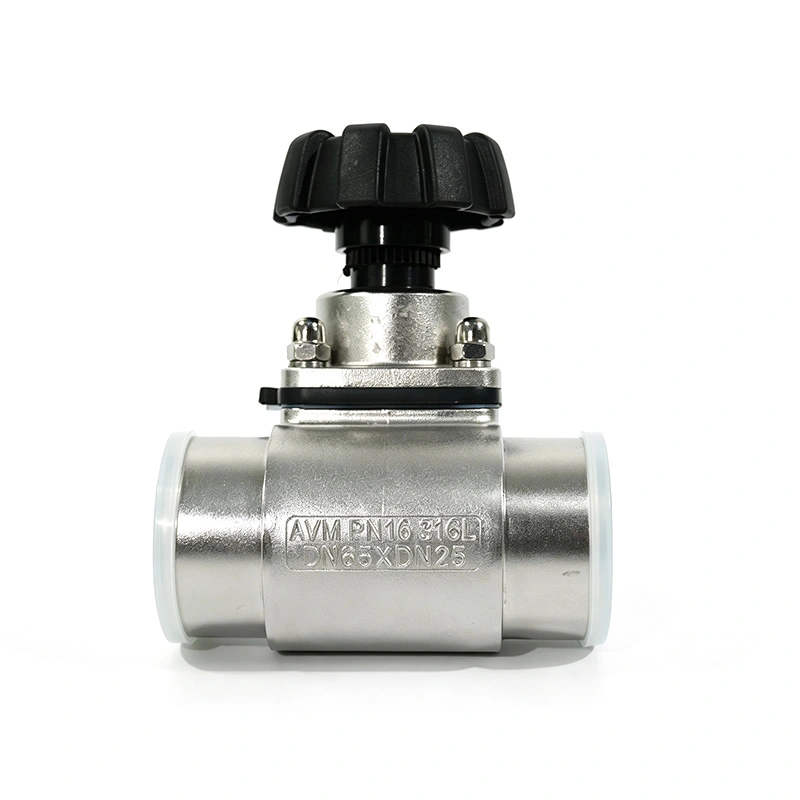

3-tie kalvoventtiili on valmistettu 316 litran ruostumattomasta teräksestä sileällä, sähkökiillotetulla tuotekosketuspinnat ja ne voidaan varustaa manuaalisella tai pneumaattisella toimituksella eri prosessinohjausta varten vaatimukset.
Kolmiporttisen rakenteen ansiosta AVM-venttiili voi hallita useita prosessireittejä yhdestä venttiilikokoonpanosta. Valitusta runkokokoonpanosta ja käyttöasennosta riippuen venttiili voi ohjata nestettä yhdestä tuloaukosta toiseen joko ulostulo tai yhdistä virtaus eri linjoista yhteiseen ulostuloon.
Tämä kokoonpano on erityisen hyödyllinen, kun tuotantojärjestelmät vaativat usein ainesosien valintaa siirto, putkilinjan vaihto tai erävaihto ilman useiden yksittäisten sulkuventtiilien asentamista.

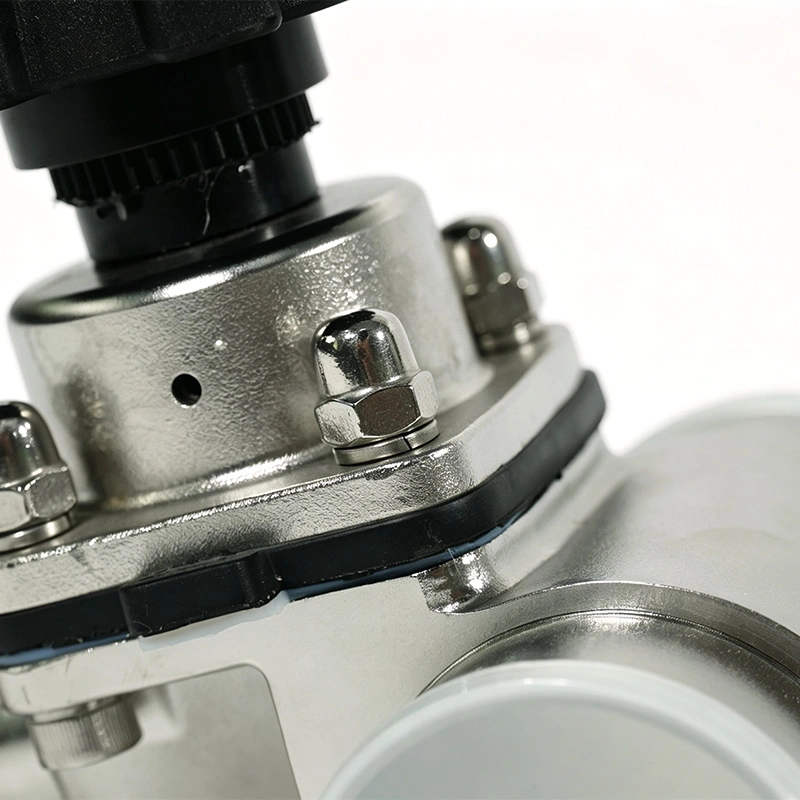

Joustava kalvo erottaa prosessinesteen venttiilin varresta ja toimilaitteesta, jolloin syntyy a kontaminaatiota kestävä tiiviste. Tämä muotoilu eliminoi tavanomaisen tiivistyksen tarpeen varren ympärillä ja auttaa estämään prosessivuotoja toistuvien kytkentätoimintojen aikana.
Sileä sisägeometria vähentää myös alueita, joihin neste voi jäädä loukkuun, mikä helpottaa puhdistusta ja parannettu tuotteiden talteenotto.

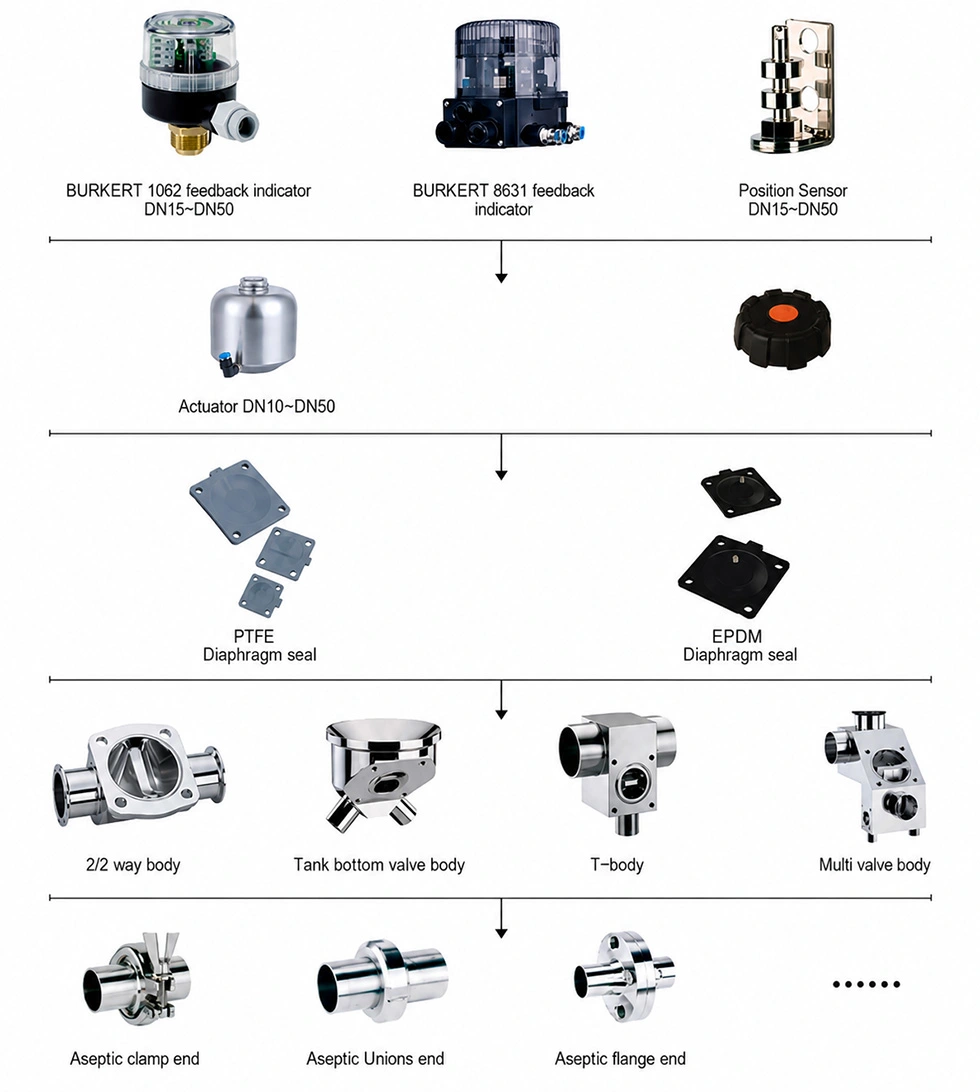

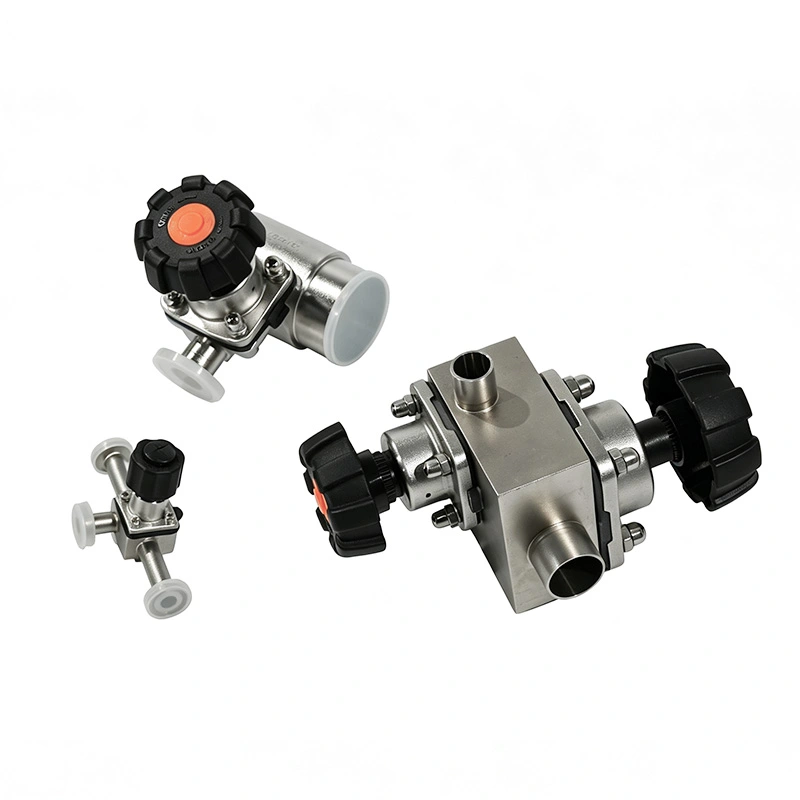

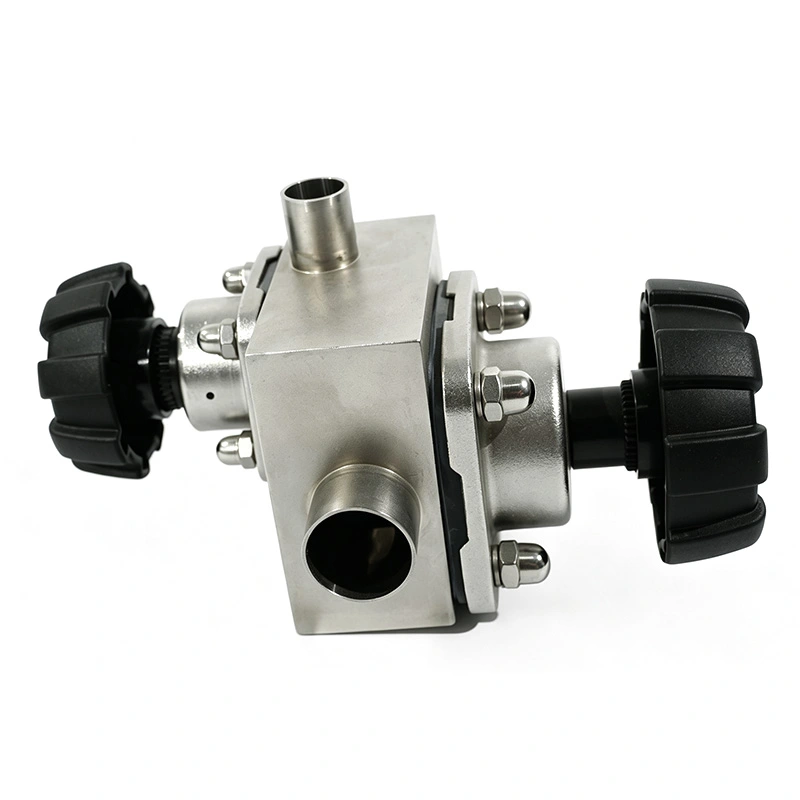

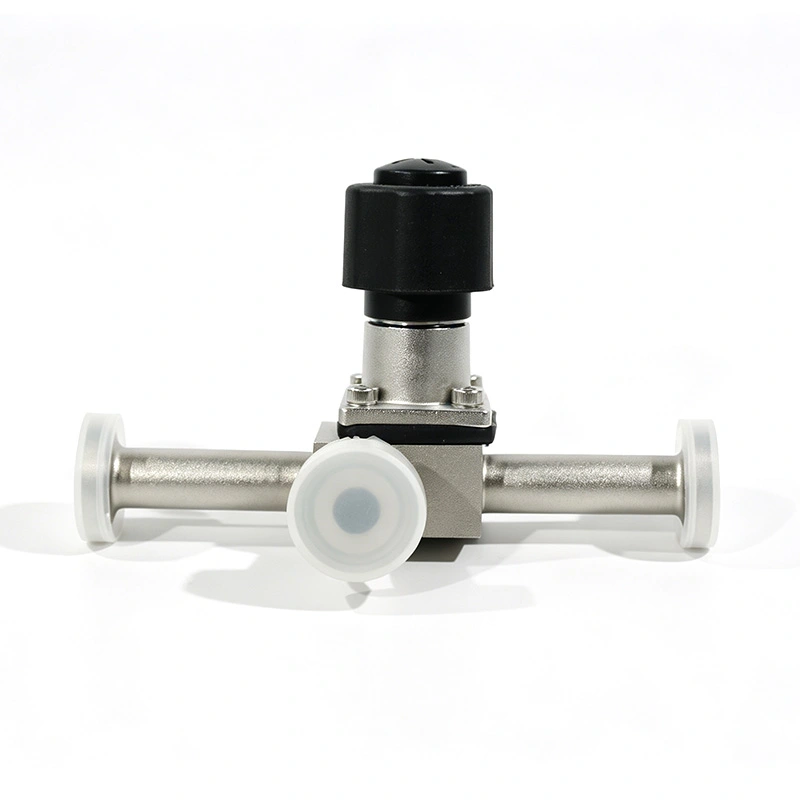

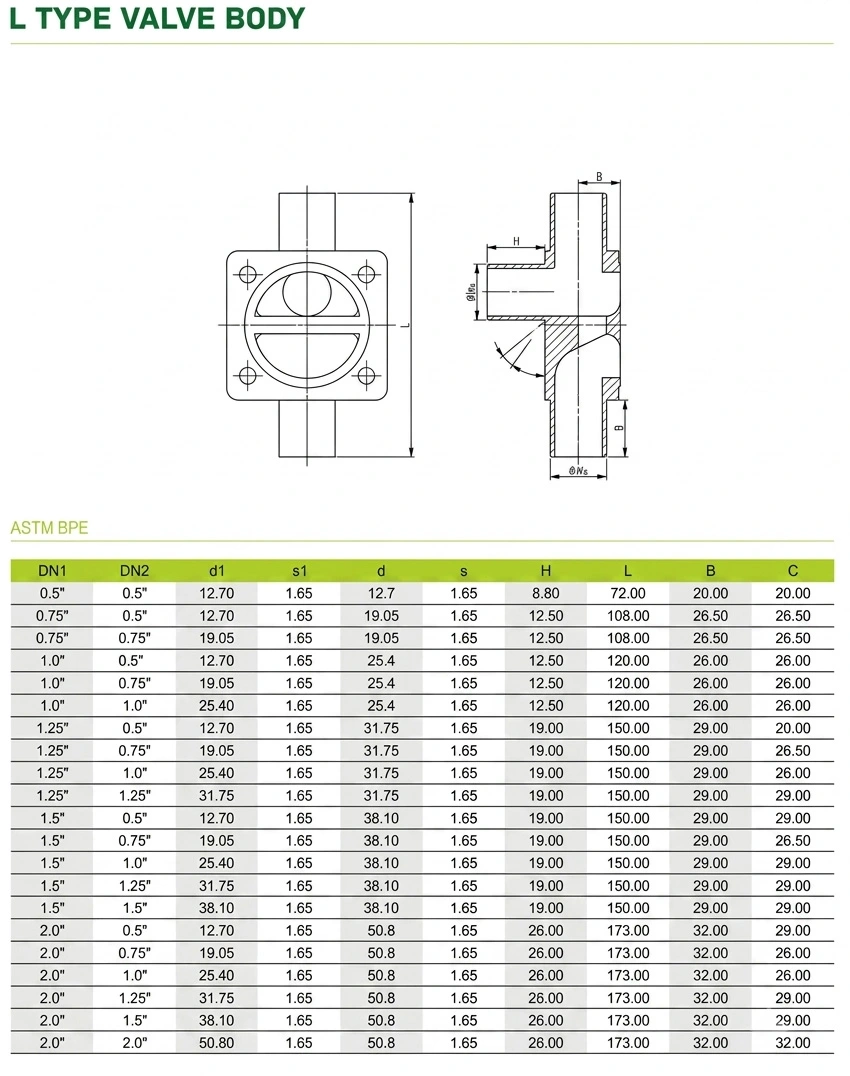

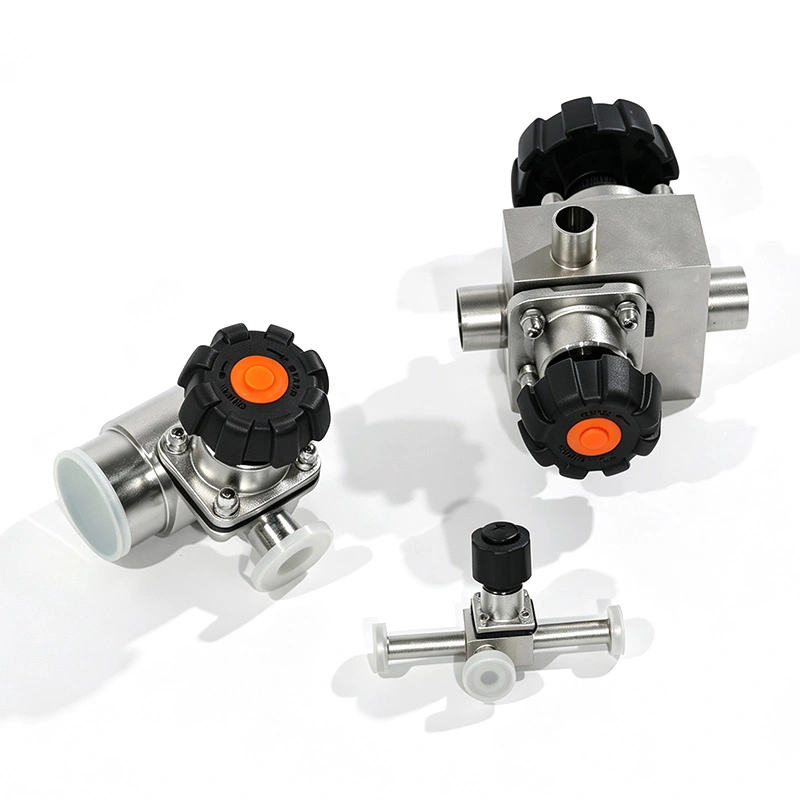

AVM:n 3-tiekalvoventtiili on saatavana T-runko- ja L-runkoisena eri virtausreitityksen mukaan vaatimukset. T-runkokokoonpano soveltuu virtauksen jakamiseen tai yhdistämiseen kolmen liitetyn välillä putkistoja, kun taas L-runkokokoonpano sopii paremmin sovelluksiin, jotka edellyttävät suunnanvaihtoa kaksi virtausreittiä.
Sanitary Tri-Clamp tai päittäishitsiliitokset yksinkertaistavat asennusta ja huoltoa. Tuotekontaktipinnat voivat olla sähkökiillotettu arvoon Ra ≤ 0,4 μm, mikä auttaa vähentämään jäämien kertymistä ja tukee hygieenistä tuotantoa.
Venttiili on yhteensopiva CIP- ja SIP-menettelyjen kanssa, joten se soveltuu tuotantolinjoille, joissa puhdistetaan usein ja sterilointi vaaditaan.

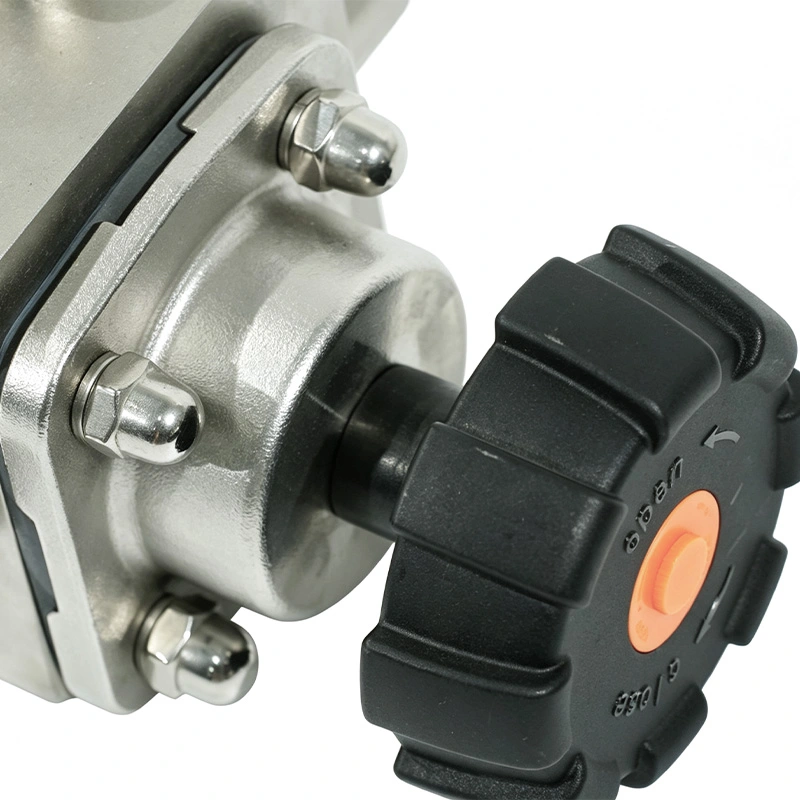

Venttiiliä voidaan käyttää manuaalisesti yksinkertaisissa prosessijärjestelmissä tai varustaa pneumaattisella toimilaitteella automaattinen vaihto. Pneumaattinen käyttö mahdollistaa integroinnin PLC-pohjaisiin ohjausjärjestelmiin, mikä tekee venttiilistä sopii automatisoituun eräkäsittelyyn ja moniriviseen median jakeluun.
AVM:n 3-tiekalvoventtiiliä käytetään farmaseuttiseen nesteiden siirtoon, bioteknologian käsittelyyn, rokotteisiin tuotanto, meijerituotteiden jalostus, juomien valmistus, elintarvikkeiden ainesosien käsittely ja muut aseptiset nestejärjestelmät joissa vaaditaan hygieenistä virtauksen jakautumista ja luotettavaa eristystä.

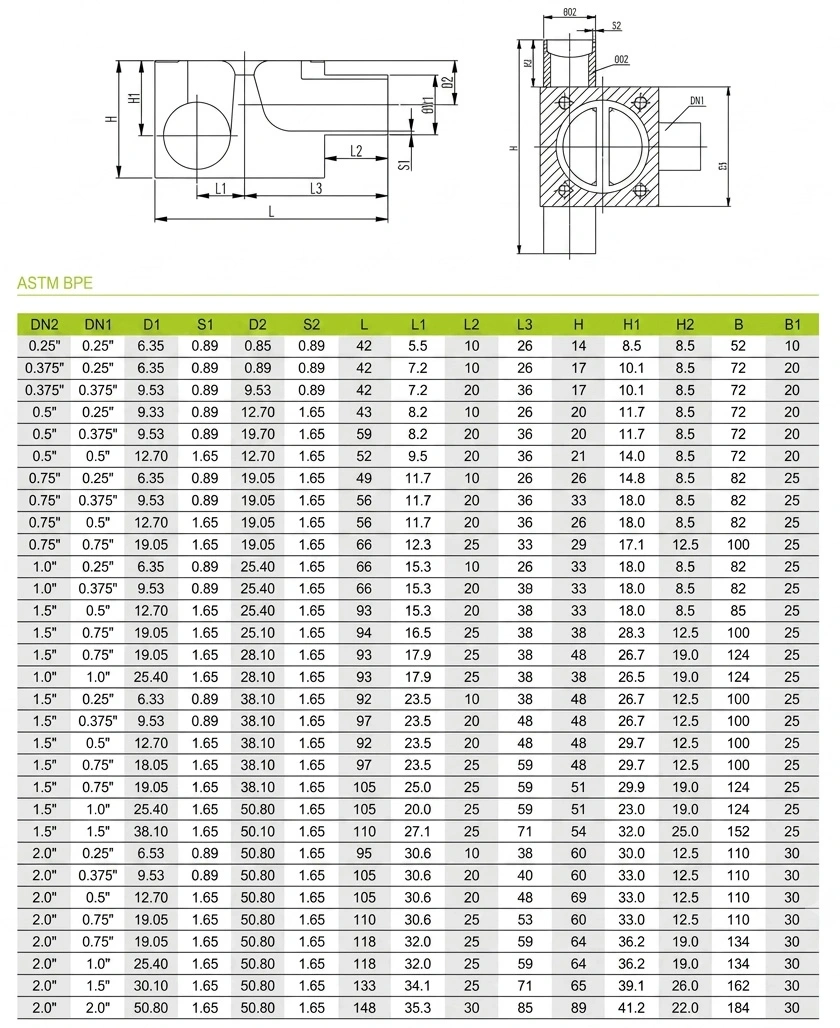

| Parametri | Erittely |
| Venttiilin tyyppi | 3-tie kalvoventtiili |
| Rungon kokoonpano | T-runko / L-runko |
| Saatavana koko | DN10–DN50 (1/2"–2") |
| Suurin työpaine | 0,6 MPa (6 baaria) |
| Rungon materiaali | SS316L ruostumaton teräs |
| Kalvon materiaalit | EPDM, silikoni, FKM, EPDM + PTFE-komposiitti |
| Kalvon yhteensopivuus | FDA 21 CFR 177.2600 -yhteensopivat elastomeerit; 3-A vaihtoehtoja |
| Yhteystyyppi | Tri-Clamp, Butt Weld |
| Yhteysstandardit | DIN, SMS, ISO, 3-A, BS |
| Käyttölämpötila | -20°C - +150°C |
| Aktivointi | Manuaalinen / pneumaattinen |
| Puhdistus | CIP/SIP-yhteensopiva |
| Pintakäsittely | Sisäinen ja ulkoinen sähkökiillotus, Ra ≤ 0,4 μm |
Biofarmaseuttinen tuotantolinja vaati yhden hygieenisen venttiilikokoonpanon ravinteiden saannin vaihtamiseksi useiden ravintoaineiden välillä valmisteluastiat. AVM:n 3-tiekalvoventtiilin ansiosta käyttäjät voivat valita erilaisia medialähteitä samalla kun säilytetään suljettu ja hygieeninen prosessipolku. T-runkokokoonpano vähensi yksilöiden määrää tarvittavat venttiilit ja yksinkertaistettu putkiston puhdistus eränvaihdon aikana.
Sitä käytetään hygieenisten prosessinesteiden ohjaamiseen, yhdistämiseen tai vaihtamiseen kolmen yhdistetyn putkilinjan välillä.
T-runko soveltuu kolmisuuntaiseen jakeluun tai virtauksen yhdistämiseen, kun taas L-runkoa käytetään yleensä suuntaamiseen vaihtaa kahden virtausreitin välillä.
Kyllä. AVM-venttiili on suunniteltu hygieenisiin ja aseptisiin sovelluksiin ja tukee GMP-suuntautunutta käsittelyä, CIP- ja SIP-puhdistusvaatimukset.
