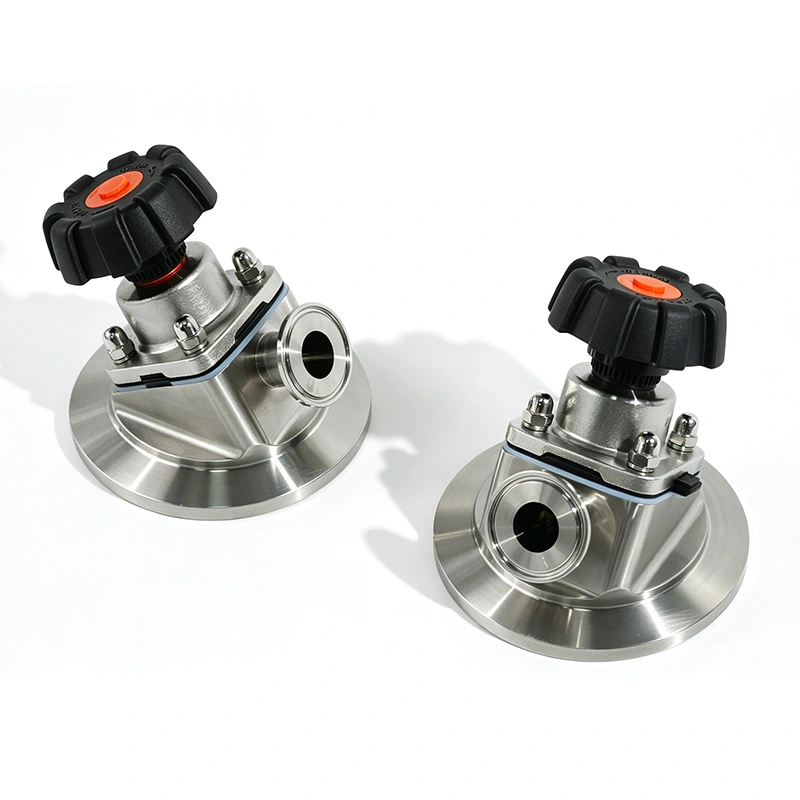

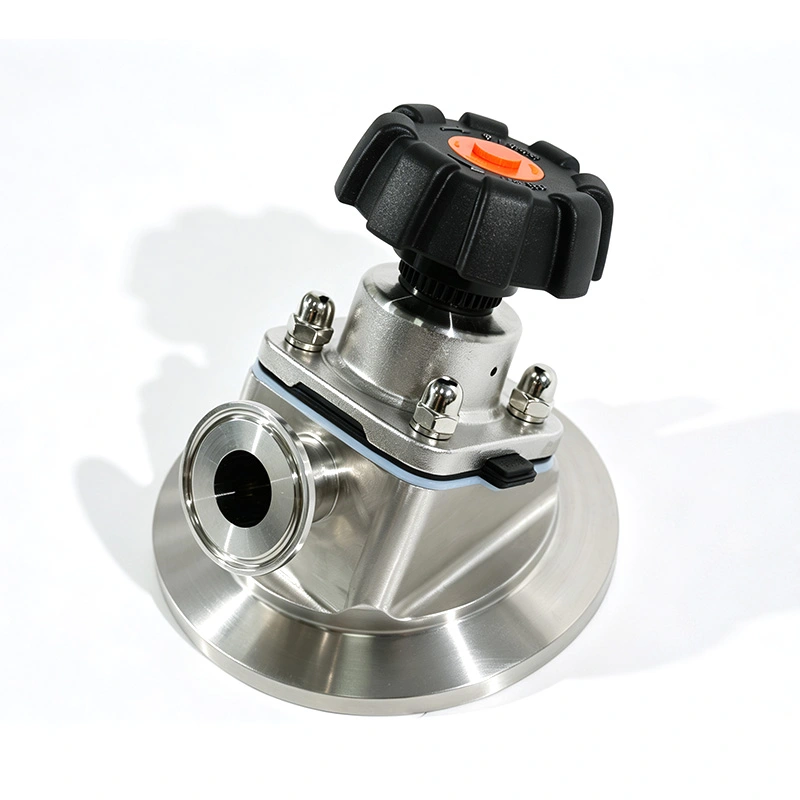

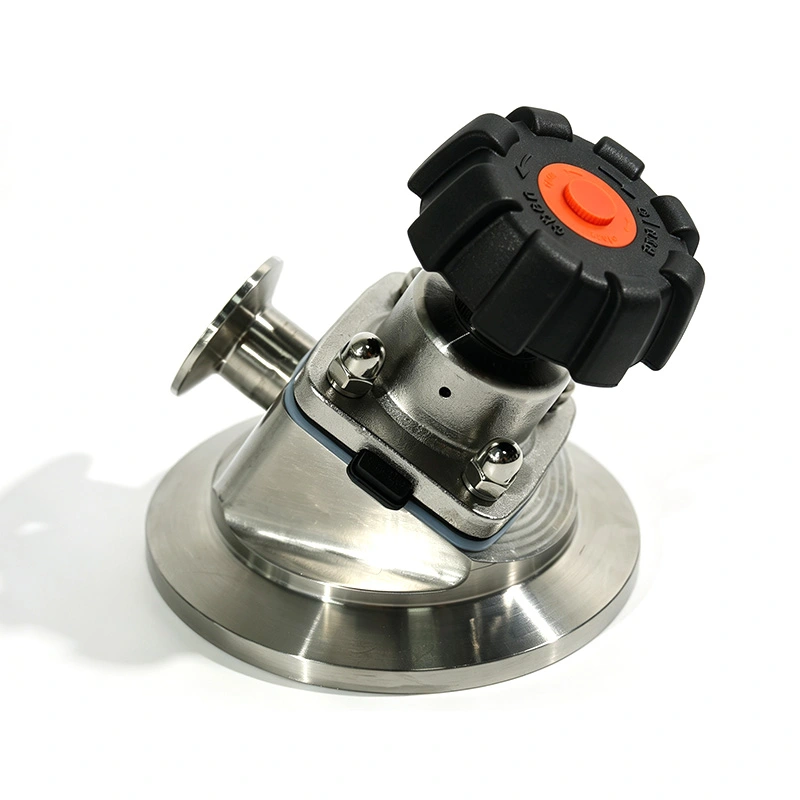

AVM Sanitary Tank Bottom Diaphragm Valve on suunniteltu prosessiastioihin, joissa tyhjennys, tuotteen talteenotto ja hygieeninen eristys ovat tärkeitä. Venttiili asennetaan suoraan säiliön alimpaan kohtaan, ja pohja-istuinrakenne seuraa aluksen geometriaa kuolleiden jalkojen ja jäännösmateriaalin vähentämiseksi.
Kalvo erottaa prosessiväliaineen varresta ja käyttökomponenteista, kun taas tasainen SS316L-virtausreitti tukee hygieniakäsittelyä ja rutiininomaisia CIP/SIP-toimenpiteitä. Se soveltuu farmaseuttisiin, biofarmaseuttisiin, elintarvike-, meijeri-, puhdistettuun veteen ja muihin erittäin puhtaisiin nestesovelluksiin.
Perinteiset säiliön ulostulojärjestelyt voivat jättää neste- tai prosessijäämiä liitäntäalueelle tyhjennyksen jälkeen. AVM käyttää pohjaan asennettua venttiilirakennetta pienentämään astian poistoaukon ja venttiilin istukan välistä tilaa.

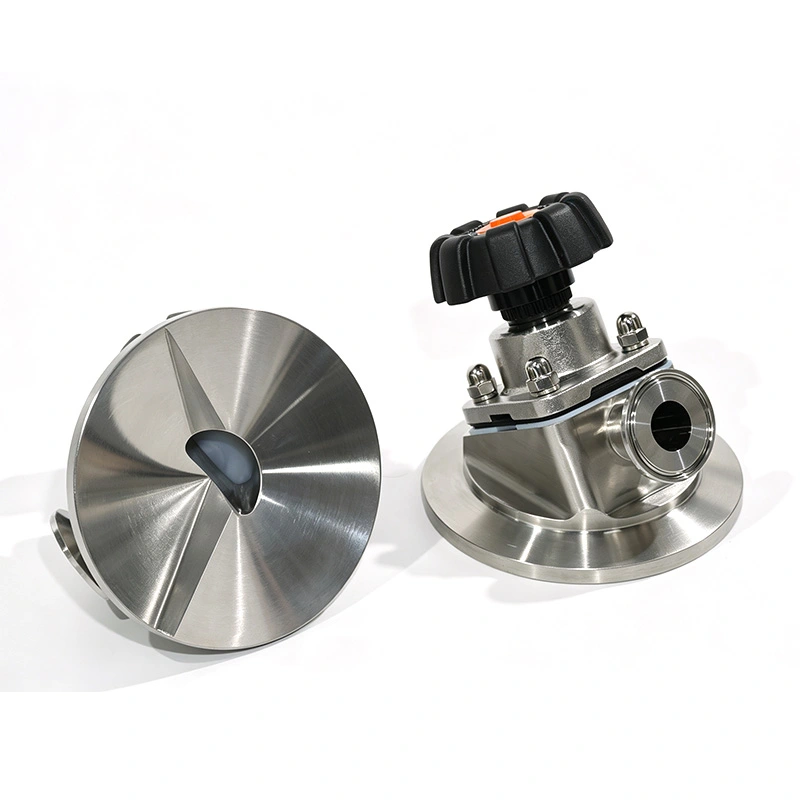

Venttiilin istukka seuraa prosessiastian pohjageometriaa, mikä luo suoremman poistoreitin. Tämä auttaa vähentämään kertynyttä nestettä, yksinkertaistaa erän jälkeistä puhdistusta ja parantaa tuotteen talteenottoa.
Suunnittelu on erityisen hyödyllinen astioissa, joissa käsitellään arvokkaita nesteitä, steriilejä tuotteita tai materiaaleja, jotka vaativat toistuvaa erävaihtoa.
Joustava kalvo tarjoaa sekä virtauksen ohjauksen että eristyksen prosessiväliaineen ja venttiilin käyttömekanismin välillä.
Prosessineste ei kosketa suoraan karaan, toimilaitteeseen tai muihin käyttökomponentteihin. Tämä vähentää ulkoisten vuotojen riskiä ja auttaa ylläpitämään prosessipuolen puhtautta.
Sulkemisen aikana kalvo liikkuu kohti venttiilin istukkaa ja muodostaa tiivisteen virtausaukon ympärille. Avaamisen aikana se siirtyy poispäin istuimesta, jotta neste poistuu vapaasti.
Kalvorakenne soveltuu prosessilinjoille, jotka vaativat säännöllistä avaamista ja sulkemista, mukaan lukien astian tyhjennys, erän siirto ja puhdistus.
Hygieeninen venttiilin suunnittelu on tärkeää, kun samaa astiaa käytetään useisiin tuotantoeriin. Tuotekosketusosat valmistetaan saniteettiteräksestä ja viimeistellään Ra ≤0,4 μm:iin.
Pienennetty kuollut jalkarakenne auttaa rajoittamaan alueita, joihin nestettä tai tuotetta voi jäädä purkamisen jälkeen. Venttiili tukee myös CIP- ja SIP-puhdistuskonfiguraatioita prosessijärjestelmästä riippuen.
Tämä yhdistelmä voi vähentää manuaalista puhdistustyötä ja helpottaa puhdistustoimenpiteiden todentamista säännellyissä tuotantoympäristöissä.
Käytetään käymisastioissa, valmistussäiliöissä, API-laitteissa ja steriileissä prosessiastioissa, joissa vaaditaan täydellistä tyhjennystä ja hygieenistä eristystä.
Soveltuu puhdistetulle vedelle, Water for Injection (WFI) ja muille erittäin puhtaille nestejärjestelmille, jotka vaativat saniteettipoiston.
Käytetään sekoitus-, varastointi- ja käsittelyastioihin, joissa käsitellään maitoa, juomia, nestemäisiä ainesosia ja muita hygieenisiä prosessiaineita.
Voidaan asentaa bioreaktoreihin ja muihin bioteknologian laitteisiin, joissa prosessin puhtaus ja luotettava kuivatus ovat tärkeitä.
Soveltuu valikoituihin kemiallisiin ja erikoisnestesovelluksiin, jotka vaativat korroosionkestäviä materiaaleja ja hallittua eristystä.

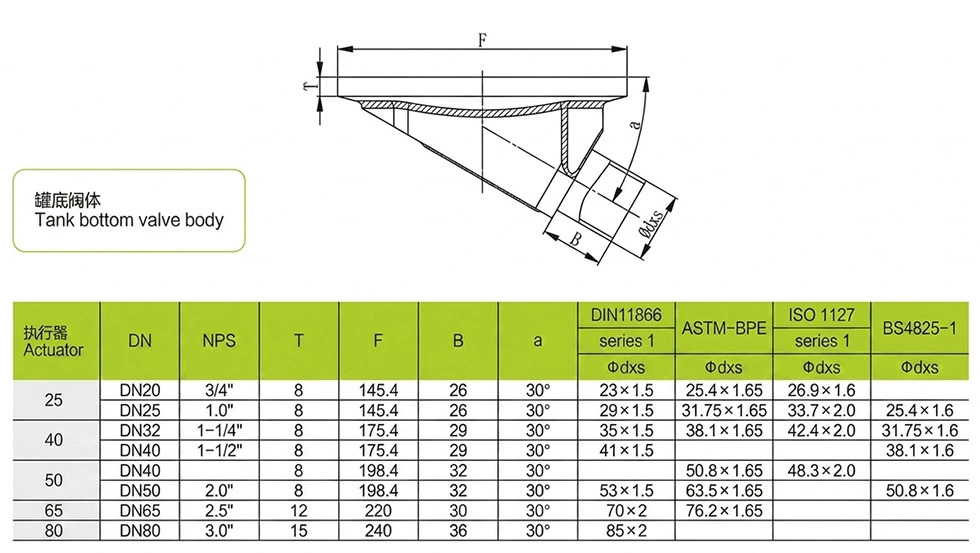

| Parametri | Erittely |
| Venttiilin tyyppi | Saniteettisäiliön pohjan kalvoventtiili |
| Kokoalue | DN10 – DN100 |
| Rungon materiaali | SS316L (tuotteen kosketusosat), SS304 (kosketuksettomat osat) |
| Tiivistemateriaali | EPDM, PTFE, FDA-yhteensopivat materiaalit |
| Pintakäsittely | Ra ≤ 0,4 μm (tuotteen kosketuspinta) |
| Työpaine | -0,1 MPa - +0,15 MPa |
| Käyttölämpötila | -20°C - +150°C |
| Toiminta | Manuaalinen / pneumaattinen toimilaite |
| Yhteystyyppi | Tri-Clamp, hitsaus, laippa |
| Yhteysstandardi | ASME BPE, DIN, ISO, 3A |
SS316L:tä käytetään tuotekontaktikomponenteissa korroosionkestävyyden ja yhteensopivuuden tarjoamiseksi monien farmaseuttisten ja erittäin puhtaiden prosessinesteiden kanssa. SS304 on saatavana kosketuksettomille komponenteille.
Kalvo voidaan konfiguroida EPDM:llä, PTFE:llä ja muilla FDA-yhteensopivilla materiaaleilla prosessiväliaineen, lämpötilan ja puhdistusolosuhteiden mukaan. Materiaalivalinta tulee vahvistaa todellisen sovelluksen mukaan.
Venttiili asennetaan prosessiastian alimpaan kohtaan siten, että ulostulo on kohdistettu astian tyhjennyssuuntaan. Oikea asennus auttaa pohjaistuimen rakennetta toimimaan tarkoitetulla tavalla ja vähentää jäännösnestettä ulostuloalueella.
Uusissa astioissa venttiili voidaan sisällyttää säiliön suunnitteluun valmistuksen aikana. Olemassa olevien laitteiden liitäntöjen mitat, astian geometria, hitsausvaatimukset ja käytettävissä oleva asennustila tulee tarkistaa ennen jälkiasennusta.
Lääkevalmistaja käytti tavanomaista poistoventtiiliä käymisastiassa ja havaitsi, että säiliön poistoaukon ympärille jäi jäännösnestettä tyhjennyksen jälkeen. Jäljelle jäänyt materiaali pidensi puhdistusaikaa eränvaihdon aikana ja vaati ylimääräistä manuaalista tarkastusta.
Asiakas korvasi nykyisen ulostulojärjestelyn AVM:n saniteettisäiliön pohjakalvoventtiilillä. Pohjaan asennettu rakenne tarjosi suoremman tyhjennysreitin, kun taas kalvorakenne eristi prosessiväliaineen käyttömekanismista. Asiakkaan tuotantopalautteen mukaan jäännösneste väheni ja CIP-puhdistuksesta tuli johdonmukaisempaa.
Rutiinihuollon tulee keskittyä kalvoon, venttiilin istukkaan, tuotteen kosketuspintoihin ja liitäntäpisteisiin. Käyttäjien tulee tarkastaa kalvo muodonmuutosten, halkeamien tai muiden näkyvien vaurioiden varalta laitoksen huoltoaikataulun mukaisesti.
Venttiili tulee puhdistaa valitun kalvomateriaalin kanssa yhteensopivilla menetelmillä ja väliaineilla. Ennen kuin palautat venttiilin huoltoon, tarkista sulkutila ja varmista, että liitäntä on tiivistetty kunnolla. Vaihtovälit riippuvat käyttötiheydestä, prosessiväliaineesta, lämpötilasta ja puhdistusolosuhteista.
Se on kalvoventtiili, joka on asennettu suoraan prosessiastian pohjaan. Sen rakenne on suunniteltu tukemaan vedenpoistoa ja vähentämään kuolleita jalkoja ja tuotteen pysymistä säiliön ja venttiilin välillä.
Pohja-asennus tarjoaa lyhyemmän ja suoremman purkausreitin. Se voi auttaa vähentämään jäännösnesteen ja materiaalin kerääntymistä astian poistoaukon ympärille.
Tuotekosketusosissa käytetään SS316L:ää, kun taas SS304:ää voidaan käyttää kosketuksettomille komponenteille. Kalvovaihtoehtoja ovat EPDM ja PTFE, ja FDA-yhteensopivia materiaaleja on saatavana soveltuviin sovelluksiin.
Kyllä. Hygieeninen rakenne tukee CIP- ja SIP-konfiguraatioita, kun venttiili, kalvomateriaali ja prosessijärjestelmä on määritelty vaadittuja puhdistusolosuhteita varten.
Kyllä. Venttiiliä voidaan käyttää puhdistetun veden ja WFI-järjestelmissä, kun materiaali, pintakäsittely, liitäntä ja asennuskokoonpano täyttävät projektin vaatimukset.
