Hygieeninen puhallettava tiiviste segmentoitu palloventtiili on erityisen arvokas laitteissa, kuten tyhjiökuivareissa, reaktorit, sekoittimet ja jauheenkäsittelyjärjestelmät, joissa tavanomaiset venttiilitiivisteet voivat kärsiä kitkasta, tuote kertyminen tai vuoto toistuvan käytön aikana.

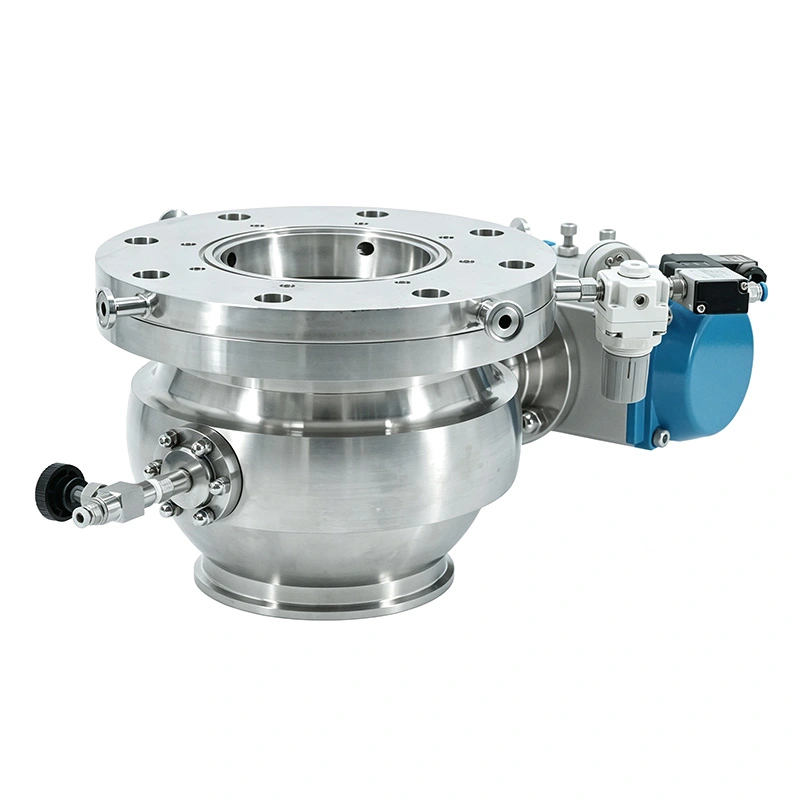

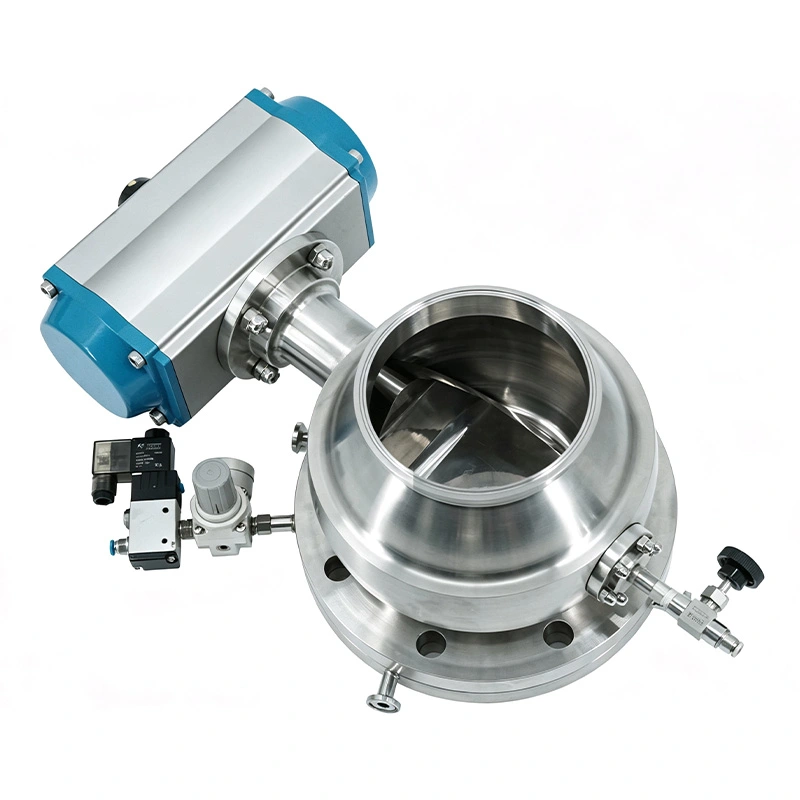

AVM-segmentoidussa palloventtiilissä käytetään puhallettavaa tiivistettä, joka on sijoitettu venttiilirungon ja pallomaisen segmentin väliin.
Avaamisen aikana tiiviste vetäytyy poispäin segmentistä, jolloin segmentti voi pyöriä ilman jatkuvaa hankausta tiivistyspintaa vasten. Kun segmentti saavuttaa kiinni-asennon, tiiviste täyttyy ja puristuu vasten segmentti tarvittavan katkaisun määrittämiseksi.
Tämä tiivisteen sisäänvetoperiaate vähentää kitkaa venttiilin liikkeen aikana ja auttaa pidentämään tiivisteen käyttöikää.
Tyhjiökäsittelylaitteiden osalta tyhjiön eheyden säilyttäminen on kriittistä. Puhallettava tiivistysjärjestelmä tarjoaa luotettava tiivistys sekä tyhjiö- että ylipaineolosuhteissa, mikä tekee venttiilistä erityisen sopivan tyhjiökuivaus ja suljettu jauhepurkaus.

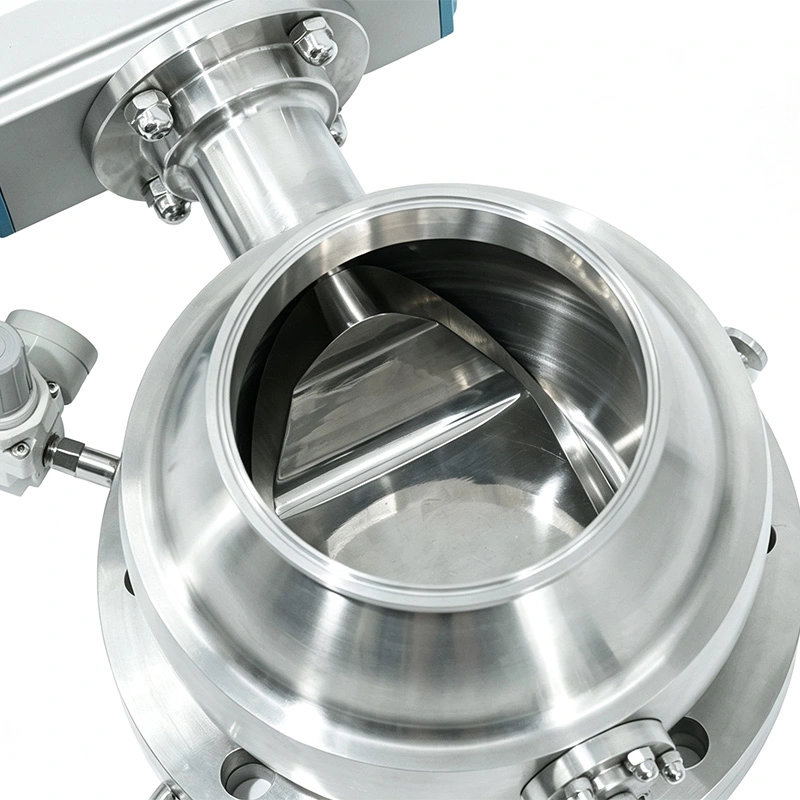

Täysin auki, segmentoitu rakenne tarjoaa esteettömän purkaustien. Tämä auttaa jauheita, rakeita, tahnoja ja muut prosessimateriaalit kulkevat venttiilin läpi vähentäen kerääntymistä ja siltoja.
Pneumaattinen järjestelmä tyhjentää ensin puhallettavan tiivisteen. Tiiviste vetäytyy segmentistä ja poistaa kosketuksen aikana kierto. Pallomainen segmentti kääntyy sitten noin 90° virtauskanavan avaamiseksi.
Segmentti kääntyy takaisin suljettuun asentoon. Kun puhallettava tiiviste on asetettu oikein, se laajenee ja puristuu segmenttiä vasten luoden tiukan tiivistysrajapinnan.
Tämä järjestys erottaa venttiilin liikkeen tiivistyskontaktista, mikä vähentää tarpeetonta kulumista verrattuna malleihin, joissa tiiviste pysyy jatkuvassa kosketuksessa pyörimisen aikana.
Hygieeninen puhallettava tiiviste segmentoitu palloventtiili voidaan asentaa tyhjiökuivainten poistoaukkoon, jossa prosessi vaatii luotettavan tyhjiön säilyttämisen ja tehokkaan materiaalin poiston.
Täysreikäinen aukko auttaa poistamaan kuivuneita jauheita ja rakeita mahdollisimman vähän esteitä, kun taas puhallettava tiiviste tukee kuivaimen ja alavirran laitteiden välistä eristystä.
Venttiili tarjoaa hygieenisen purkausrajapinnan jauhetuotteille ja vähentää samalla alueita, joihin materiaali voi jäädä loukussa.
Farmaseuttisissa ja hienokemiallisissa prosesseissa, joissa käytetään arvokkaita tai vaarallisia jauheita, tiivisterakenne auttaa vähentää vuotoja ja ei-toivottua tuotteen vapautumista.
Tuotekontaktipinnat voivat saavuttaa Ra <0,4 μm, kun taas ei-kosketuspinnat voivat saavuttaa Ra <0,8 μm. Vähennetty kuolleen tilan suunnittelu auttaa minimoimaan tuotteen viipymisen ja tukee puhdistus- ja validointimenettelyjä.
Hygieeninen puhallettava tiiviste segmentoitu palloventtiilirunko on saatavana malleina SS304, SS316L, Duplex 2205 ja Titanium TA2, mahdollistaa materiaalikokoonpanon sovittamisen korroosiota, puhtautta ja prosessia koskeviin vaatimuksiin.
| Parametri | Erittely |
| Venttiilin koko | 3"-12" |
| Rungon materiaali | SS304, SS316L, Duplex 2205, Titanium TA2 |
| Puhallettava tiiviste | EPDM, silikoni, FKM |
| Tuote Yhteystiedot Valmis | Ra <0,4 μm |
| Kontaktiton viimeistely | Ra <0,8 μm |
| Työpaine | -0,1 - +0,5 MPa |
| Käyttölämpötila | -20°C - +135°C |
| Lopeta yhteydet | Laippa, Tri-Clamp |
| Aktivointi | Pneumaattinen toimilaite |

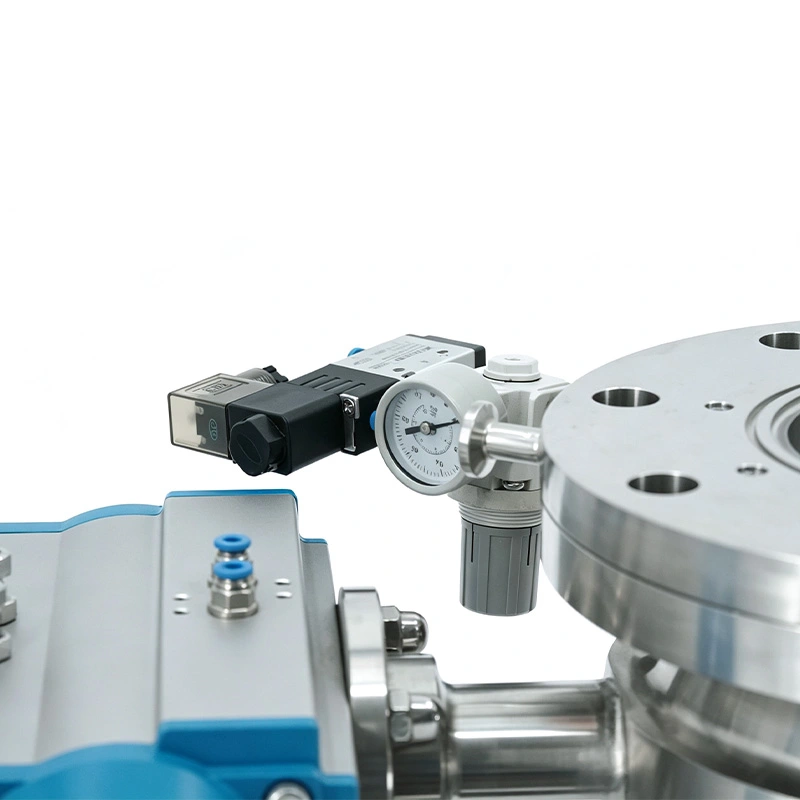

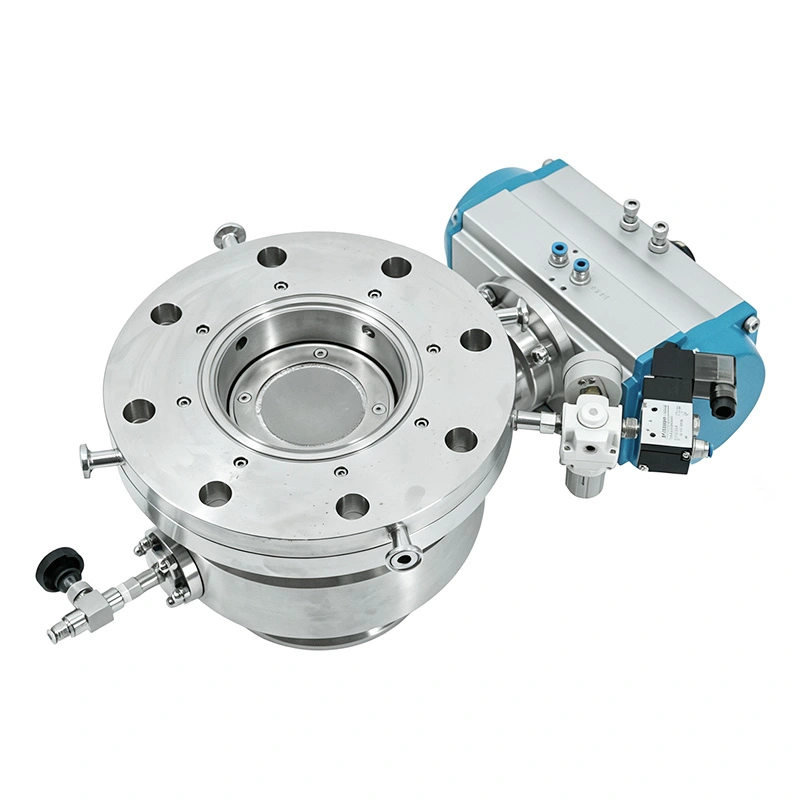

| Valinnaiset lisävarusteet | Suodatinverkko, paineensäätöventtiili, rajakytkinlaatikko, tyhjennysportit |
Käytetään tyhjiökuivainten poistoventtiilinä, jossa tyhjiön tiiviys ja nopea materiaalin poisto ovat molemmat tärkeitä.
Soveltuu farmaseuttisen jauheen käsittelyyn, suljettuun poistoon ja laitteiden eristämiseen, kun rakenne on hygieeninen ja vuotojen valvonta ovat kriittisiä.
Soveltuu katodeihin, anodeihin ja muihin hienoihin akkumateriaaleihin, joissa tuote on suojattu, puhdistettava ja korroosiota vastustuskyky ovat tärkeitä.
Käytetään jauheiden, rakeiden ja muiden prosessimateriaalien kanssa reaktoreissa, sekoittimissa, kuivaimissa ja suljetuissa siirtojärjestelmissä.
Soveltuu hygieeniseen poistoon ja eristämiseen ainesosien käsittelyjärjestelmissä, joissa ruostumattomasta teräksestä valmistettu rakenne ja Puhdistettavat tuotteen kosketuspinnat vaaditaan.
| Harkinta | AVM puhallettava tiiviste segmentoitu palloventtiili | Perinteinen palloventtiili |
| Tiivistysmenetelmä | Puhallettava pneumaattinen tiiviste | Perinteinen kiinteä tiiviste |
| Tiivistys pyörimisen aikana | Peruutettu | Yleensä pysyy yhteydessä |
| Seal Wear | Vähentynyt kitka käytön aikana | Riippuu suunnittelusta |
| Tyhjiösovellus | Suunniteltu tyhjiötiiviyttä varten | Sovelluksesta riippuvainen |
| Purkaus | Täysreikäinen tuotteen läpikulku | Riippuu venttiilikokoonpanosta |
| Tuotteen säilyttäminen | Pieni kuollut tila | Riippuu suunnittelusta |
| Pääpainopiste | Suojaus ja hygieeninen poisto | Yleinen eristys |
Lääkekäsittelyn asiakas tarvitsi tyhjiökuivausjärjestelmään poistoventtiilin, jossa alipaine ylläpidetään olosuhteet ja luotettavan jauheen purkaminen olivat molemmat tärkeitä. Asiakas valitsi AVM-venttiilin, koska puhallettava tiiviste voi vetäytyä sisään ennen kuin segmentti kääntyi, mikä vähentää tiivisteen kitkaa toistuvan avaamisen aikana ja sulkeminen.
Asiakas arvosti erityisesti tyhjiötiivistyksen ja tuotteen esteettömän purkauksen yhdistelmää, mikä yksinkertaisti yhteyttä kuivaimen ja alavirran keräyslaitteiston välillä.
Hienokemikaaliasiakas tarvitsi poistoventtiilin jauheprosessiin, jossa materiaalivuoto ja tuotteen pidättyminen olivat huolia. Asiakas valitsi ilmatäytteisen tiivistekokoonpanon, koska tiiviste voitiin vain täyttää suljetun asennon aikana, kun taas kokoreikäinen kanava tarjosi puhtaamman purkausreitin auki ollessaan.
Palaute keskittyi parantuneeseen suojaukseen eristyksen aikana ja materiaalin kertymisen vähentämiseen tiivisteen ympärillä alueella.
AVM:n saniteettiventtiilituotteita tukevat soveltuvat 3-A saniteettistandardit, ISO 9001, CE- ja FDA-yhteensopivuus. varten voidaan valita farmaseuttiset ja elintarvikesovellukset, saniteettimateriaalit, pintakäsittely ja tiivistyskonfiguraatiot prosessivaatimusten mukaan.
Venttiiliin voidaan myös konfiguroida tyhjennysaukot, paineensäätöjärjestelmät, asennon palauteanturit ja automatisoidut ohjauskomponentit vaativampiin prosessiympäristöihin.
Hygieeninen puhallettava tiiviste segmentoitu palloventtiili käyttää puhallettavaa ilmatiivistettä, jota käyttää pneumaattinen järjestelmä. The tiiviste vetäytyy sisään avaamisen ja pyörimisen aikana ja täyttyy sitten sulkemisen jälkeen tiivistysrajapinnan muodostamiseksi.
Tiivisteen sisäänvetäminen eliminoi jatkuvan kitkan tiivisteen ja pyörivän segmentin välillä. Tämä auttaa vähentämään kulumista ja voi pidentää tiivisteen käyttöikää.
Kyllä. Sen tyhjiötiivistyskyky ja täysreikäinen purkausreitti tekevät siitä erityisen sopivan tyhjiökuivareita, pyörivät tyhjiökuivaimet ja kartiomaiset kuivaimet.
Venttiilin runko voidaan toimittaa malleina SS304, SS316L, Duplex 2205 tai Titanium TA2 riippuen korroosionkestävyydestä ja prosessin vaatimukset.
Kyllä. Venttiili käyttää pneumaattista toimilaitetta ja se voidaan varustaa asennonpalautteella, rajakytkinkoteloilla ja muulla ohjaustarvikkeet automatisoituihin prosessijärjestelmiin.
Perinteisessä palloventtiilissä käytetään yleensä täydellistä pallomaista palloa, jossa on läpimenevä reikä eristämiseen. AVM-suunnittelu käyttää segmentoitua palloa yhdessä puhallettavan tiivisteen kanssa, mikä tekee siitä paremmin hallittua vaativiin sovelluksiin purkaus, hygieeninen eristys ja pienempi tiivistyskitka.
