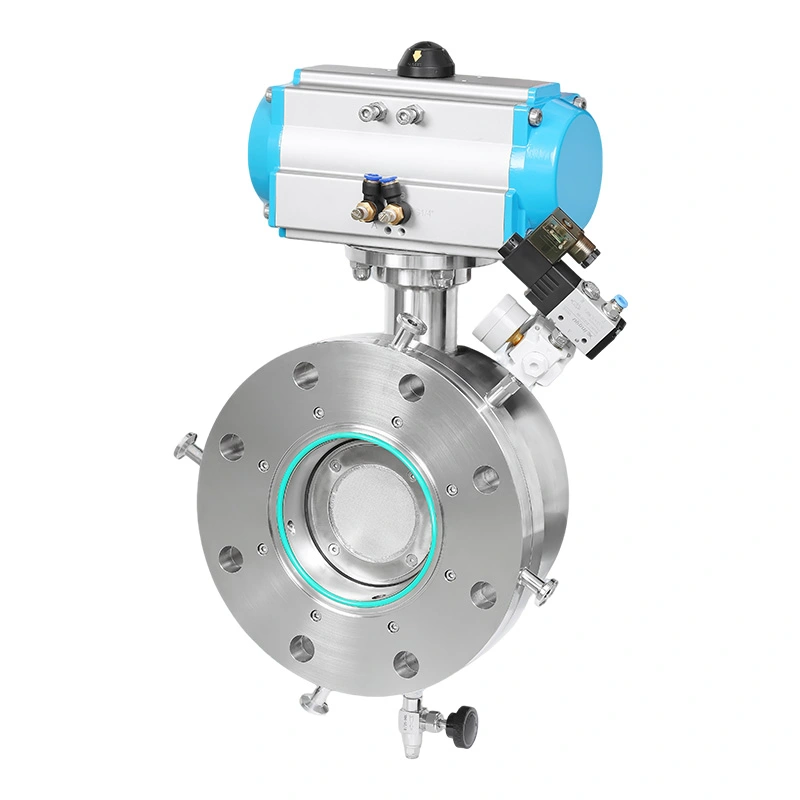

Toisin kuin perinteinen saniteettisulkuventtiili, joka saattaa vaatia irrottamisen ontelon puhdistamista varten, AVM Sanitary Laajennussegmentoitu palloventtiili CIP-järjestelmällä mahdollistaa puhdistusnesteen pääsyn kriittisille sisäisille alueille aikana CIP-sykli. Tämä auttaa vähentämään manuaalisia toimenpiteitä, lyhentämään siivouskatkoksia ja tukemaan toistuvaa hygieniaa käsittelyä.
Segmentoitu pallo tarjoaa tunnusomaisen virtausreitin vakaata kuristusta ja toistettavaa virtauksen säätöä varten. Se on sopii sovelluksiin, joissa venttiilin täytyy tehdä muutakin kuin vain avata tai sulkea, mukaan lukien nesteen annostelu, sekoitus ja prosessivirtauksen säätö.
Paisuntatiiviste kohdistaa kontrolloidun tiivistyspaineen segmentoituun palloon, kun venttiili on kiinni. Sen laajennusrakenne auttaa kompensoimaan normaalia istuimen kulumista, lämpömuutoksia ja paineenvaihteluita, ylläpitää luotettava sammutus toistuvien käyttöjaksojen aikana.
Erityiset CIP-portit ohjaavat puhdistusliuoksen venttiilin onteloon, segmentoituun palloon ja tiivistysalueisiin. Venttiili voi Siksi se voidaan puhdistaa poistamatta sitä prosessilinjasta, mikä auttaa vähentämään purkamista ja tuotantoa keskeytyksiä.
Normaalin toiminnan aikana segmentoitu pallo pyörii säätelemään prosessivirtausta.
Kun saniteettilaajennussegmentoitu palloventtiili CIP-järjestelmällä suljetaan, paisuntatiiviste siirtyy tiivisteensä asento tiukan sulkemisen varmistamiseksi.
CIP:n aikana puhdistusliuos tulee sisään omistettujen puhdistusporttien kautta ja saavuttaa mahdollisesti sisäisiä alueita muuten vaikea puhdistaa. Puhdistusjakso poistaa jäännökset pallosta ja tiivistealueista ennen venttiili palaa normaaliin prosessitoimintaan.
Tämä muotoilu on erityisen arvokas tuotantolinjoilla, joissa tuotetta vaihdetaan usein ja puhdistetaan tarkasti vaatimukset.
Venttiili käyttää ruostumatonta terästä SS316L tai SS304L, jonka tuotteen kosketuspinnat on viimeistelty arvoon Ra ≤0,4 μm. Optimoitu sisäinen geometria minimoi kuolleet alueet ja tuotteen pysymisen, mikä helpottaa puhdistusta ja validointia.
FKM-, EPDM- ja silikonitiivistemateriaaleja on saatavana lämpötilan, kemiallisen yhteensopivuuden ja prosessin mukaan vaatimukset.
Soveltuu prosessilinjoille, joiden välillä vaaditaan ohjattua virtausta, hygieenistä sulkemista ja toistettavaa CIP-puhdistusta tuotantoerät.
Sanitary Expansion segmentoitu palloventtiili CIP-järjestelmällä voidaan integroida hygieenisiin prosessijärjestelmiin, joissa kontaminaatiovalvonta ja puhdistettavuus ovat kriittisiä.
Soveltuu nestemäisille ainesosille, prosessinesteille, sekoitusjärjestelmille ja muille sovelluksille, jotka vaativat hygieniavirtausta säätö ja linjapuhdistus.
Alhainen sisäinen rakenne ja CIP-ominaisuus tekevät venttiilistä sopivan hygieenisiin maidonkäsittelyjärjestelmiin.
Segmentoitu pallo tarjoaa ohjatun virtauksen säädön nesteen annostelu-, sekoitus- ja materiaalinsiirtojärjestelmille.
Paisuntatiivistyskonseptia voidaan soveltaa myös tyhjiöprosessilaitteisiin, joissa vaaditaan luotettavaa eristystä.
| Parametri | Erittely |
| Venttiilin tyyppi | Saniteettilaajennus segmentoitu palloventtiili |
| Venttiilin suunnittelu | Segmentoitu pallo + laajennusistuin |
| Materiaali | SS316L / SS304L |
| Pintakäsittely | Ra ≤0,4 μm |
| Kokoalue | DN80–DN300 / 3"–12" |
| Paineluokitus | Max. 5 bar |
| Käyttölämpötila | -20°C - +150°C |
| Tiivistemateriaalit | FKM, EPDM, silikoni |
| Yhteys | Tri-Clamp, laippa |
| Aktivointi | Pneumaattinen toimilaite |
| Puhdistus | Integroitu CIP-järjestelmä |
| Vaatimustenmukaisuus | GMP, FDA, ASME BPE |
| Harkinta | AVM Expansion segmentoitu palloventtiili | Perinteinen saniteettipalloventtiili |
| Päätoiminto | Virtauksen ohjaus + sulku + CIP | Pääasiassa eristäytyminen |
| Virtausasetus | Segmentoitu pallo | Riippuu suunnittelusta |
| Istuimen muotoilu | Laajennusistuin | Perinteinen kiinteä istuin |
| CIP-toiminto | Integroitu | Konfiguraatiosta riippuvainen |
| Puhdistus | In-line puhdistus | Saattaa vaatia lisäpuhdistustoimenpiteitä |
| Tuotteen säilyttäminen | Vähän pidättyvä muotoilu | Riippuu sisäisestä rakenteesta |
| Automaatio | Pneumaattiset / älykkäät vaihtoehdot | Riippuu kokoonpanosta |
| Sovellus | Kriittinen hygieeninen käsittely | Yleinen saniteettikäsittely |
Lääkevalmistaja vaati saniteettiventtiilin prosessilinjaan, jossa tuotetta vaihdettiin usein. Suurin huolenaihe ei ollut vain sulkemisen luotettavuus, vaan myös se, onko venttiilin ontelon ja tiivisteen ympärillä jäämiä alue voidaan poistaa ilman toistuvaa venttiilin poistoa.
Asiakas valitsi AVM-kokoonpanon integroidulla CIP-järjestelmällä. Puhdistuksen aikana CIP-piiri toimitettiin puhdistusnestettä sisäisiin venttiilialueisiin, mikä vähentää manuaalisen purkamisen tarvetta. Asiakkaan palaute keskittyy lyhyempään puhdistustoimenpiteisiin ja helpompaan erän vaihtoon, erityisesti verrattuna perinteiseen venttiili vaatii enemmän manuaalista puhdistustyötä.
Elintarvikealan asiakas käytti venttiiliä nesteen annostelu- ja sekoitusjärjestelmässä, jossa vakaa virtauksen säätö ja Molemmat tarvittiin luotettavasti. Segmentoitu pallo tarjosi hallitun virtauksen säätelyn, kun taas laajennus istuin pidettiin tiukasti suljettuna prosessin eristyksen aikana.
Asiakas arvosti erityisesti virtauksen säätöä ja in-line puhdistuskykyä samassa venttiilissä kokoonpano, mikä vähentää prosessilinjan ympärillä tarvittavien erillisten komponenttien määrää.
AVM:n saniteettiventtiilituotteita tukevat soveltuvat 3-A saniteettistandardit, ISO 9001, CE- ja FDA-yhteensopivuus.
Sanitary Expansion Segmented Ball Valve voidaan konfiguroida GMP-suuntautuneeseen lääketuotantoon ja ASME:hen BPE-pohjaiset hygieniajärjestelmät, 316L ruostumaton teräs, saniteettipintojen viimeistely ja sopivat tiivistemateriaalit saatavilla projektin vaatimusten mukaan.
Laajennustiiviste tarjoaa kontrolloidun tiivistyspaineen segmentoitua palloa vasten ja auttaa kompensoimaan normaalia istuimen kuluminen ja käyttömuutokset, mikä tukee luotettavaa sulkemista.
Kyllä. Segmentoitu pallo on suunniteltu vakaaseen ja toistettavaan kuristukseen, mikä tekee venttiilistä sopivan annosteluun ja prosessivirtauksen ohjaus eristyksen lisäksi.
Kyllä. Erilliset CIP-portit mahdollistavat puhdistusnesteen pääsyn sisäonteloon ja tiivistysalueisiin ilman, että sitä irrotetaan venttiili prosessilinjasta.
Kyllä. CIP on vakiona mainitulle kokoonpanolle, kun taas SIP-yhteensopivia malleja voidaan tarjota prosessin mukaan lämpötila ja projektin vaatimukset.
Se soveltuu lääkkeisiin, API:iin, bioteknologiaan, elintarvikkeisiin, juomiin, maitotuotteisiin, ravintoaineisiin ja hienokemikaaliin käsittelyä.
Kyllä. Sanitary Expansion segmentoitu palloventtiili CIP-järjestelmällä voidaan varustaa pneumaattisella toimilaitteella, älykäs asennoitin, asennon takaisinkytkentäanturit ja solenoidiventtiilin ohjaus integroitavaksi PLC:n, DCS:n tai SCADA:n kanssa järjestelmät.
