Suuri roottori toimittaa nopeasti suurimman osan tarvittavasta materiaalista, kun taas pieni roottori ottaa vallan kohteen lähellä arvo kontrolloidulle lopulliselle annostelulle. Tämä tekee sanitaarisesta kaksinkertaisesta läppäventtiilistä jauheen poistoa varten sopii erityisen hyvin automatisoituihin punnitus-, annostelu-, reseptienhallinta- ja jauhetäyttöjärjestelmiin lääke-, elintarvike-, ravitsemus- ja kemiantuotanto.
Suuri roottori hoitaa alkuperäisen suurimääräisen materiaalin poiston. Sen tarkoitus on siirtää jauhetta tai rakeita nopeasti kohti ohjelmoitua tavoitetta, mikä vähentää kunkin annostelujakson vaatimaa aikaa.
Suuri roottori voidaan konfiguroida 0–90° perhostyyppiseen kiertoon tai 0–180° tähtikiertoon riippuen tarvittavat annosteluominaisuudet.
Kun erä lähestyy tavoitepainoa, ohjausjärjestelmä vaihtaa suuresta roottorista pieneen roottoriin. The pienempi aukko mahdollistaa materiaalin lisäämisen pienemmissä erissä, mikä vähentää ylisyöttöä ja parantaa toistettavuutta.
Pieni roottori pyörii 0–180° ja on suunniteltu erityisesti viimeiseen tarkkuusannosteluvaiheeseen.
Annosteluprosessi noudattaa valvottua järjestystä:
Bulkkisyöttö → Tavoitelähetys → Hienoannostelu → Asetusarvo saavutettu → Automaattinen sulkeminen
Suuri roottori siirtää ensin materiaalia suurella nopeudella. Kun tavoitearvo on saavutettu, ohjausjärjestelmä switches to the small rotor. Pieni roottori suorittaa sitten viimeisen lisäyksen, kunnes ohjelmoitu asetusarvo on saavutettu saavutettu.
Tämä kaksivaiheinen lähestymistapa tarjoaa käytännöllisen tasapainon suorituskyvyn ja annostelutarkkuuden välillä, erityisesti in automaattiset punnitus- ja annostelujärjestelmät.
Sanitary kaksoisannostelu läppäventtiili jauheen poistoa varten voi olla yhteydessä PLC-järjestelmiin, punnituskennoihin ja teolliset punnitussäätimet, jotka mahdollistavat annosteluparametrien integroinnin automatisoituun tuotantoprosessiin.
Tämä tekee siitä sopivan sovelluksiin, joissa käyttäjät tarvitsevat toistettavia ainesosien määriä yksinkertaisesti tavanomaisen poistoventtiilin avaaminen ja sulkeminen.
Tyypillisiä käyttökohteita ovat automaattinen annostelu, painonpudotus, jauhetäyttö, lääkeaine annostelu ja reseptiohjattu tuotanto.

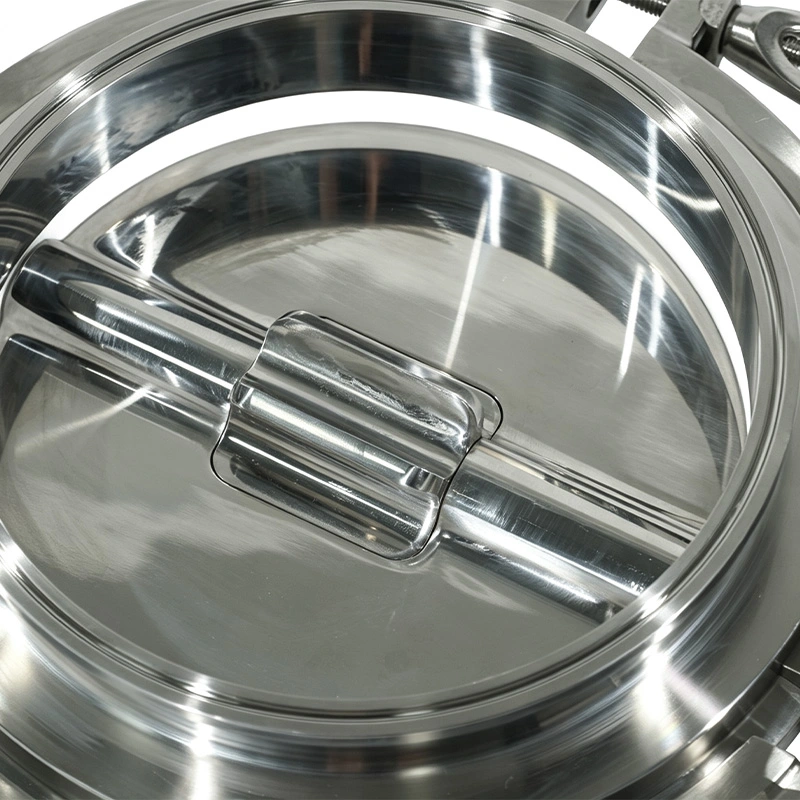

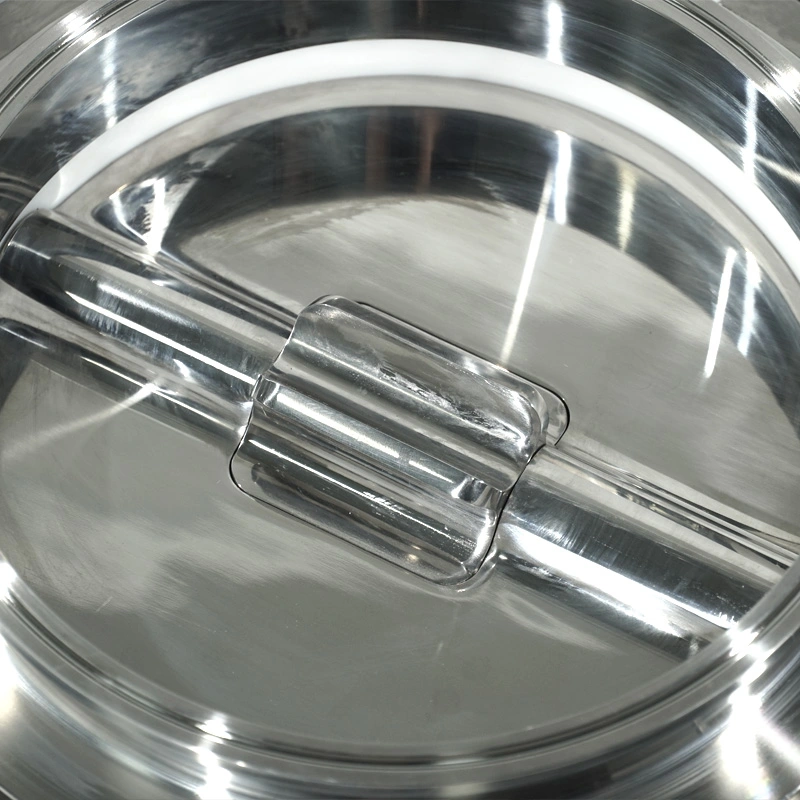

Tuotekontaktikomponentit ovat saatavilla 304 tai 316L ruostumattomasta teräksestä, kun taas kosketuksettomat komponentit käyttävät SS304:ää. Tuotekontaktipinnat voivat saavuttaa Ra < 0,4 μm, mikä auttaa vähentämään materiaalin pidättymistä ja yksinkertaistamaan puhdistusta.
Hygieenisen pikakiinnitysrakenteen ansiosta venttiili voidaan purkaa ja koota tehokkaasti puhdistettaessa tai tuotteen vaihto vaaditaan.
Saatavilla olevat tiivistysvaihtoehdot sisältävät PTFE:n, EPDM:n ja silikonin, ja kokoonpanot ovat valittavissa materiaalin mukaan ja prosessivaatimukset.
| Erittely | Yksityiskohdat |
| Venttiilin tyyppi | Kaksinkertainen saniteettiläppäventtiili |
| Saatavilla koot | 6", 8", 10", 12" |
| Työpaine | -0,1 MPa - +0,5 MPa |
| Käyttölämpötila | -20°C - +135°C |
| Tuote-yhteystiedot | SS304 / SS316L |
| Kontaktiton materiaali | SS304 |
| Tiivistevaihtoehdot | PTFE, EPDM, silikoni |
| Pintakäsittely | Ra <0,4 μm |
| Lopeta yhteys | Tri-Clamp, laippa |
| Yhteysstandardit | DIN 11850, BS4825, ISO 1127, ASTM BPE |
| Suuri roottori | 0–90° / 0–180° |
| Pieni roottori | 0-180° |

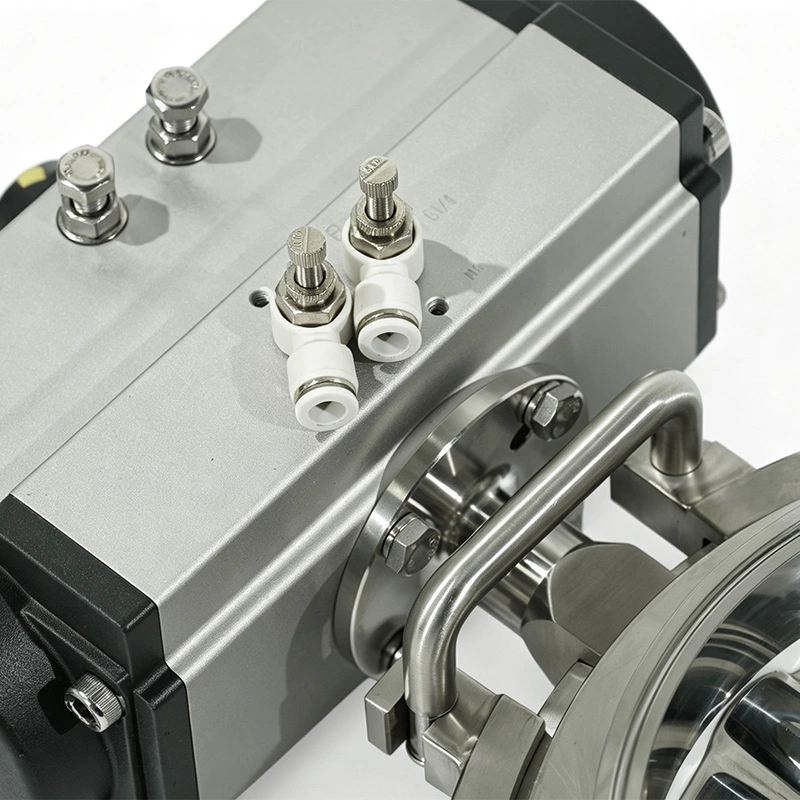

| Aktivointi | Pneumaattinen toimilaite |
Sanitary-kaksoisannostelua jauheenpoistoa varten olevaa läppäventtiiliä voidaan käyttää lääkkeiden kontrolloituun annosteluun jauheet ja kuivat ainesosat, joissa toistettavat erämäärät ovat tärkeitä. 316L ruostumatonta terästä tuotekontaktivaihtoehto ja hygieeninen pintakäsittely tukevat GMP-suuntautuneita käsittelyympäristöjä.
Jauhoille, tärkkelykselle, ravintoaineille ja muille kuiville ruoka-aineille suuri roottori mahdollistaa nopean irtotavarasyötön kun pieni roottori suorittaa viimeisen lisäannostelun.
Kaksiroottorijärjestelmä voidaan integroida automatisoituihin täyttölaitteisiin, joissa materiaalin on saavutettava ohjelmoitu paino ilman liiallista yliruokintaa.
Sanitary kaksoisannostelu läppäventtiili jauheen poistoa varten tarjoaa kontrolloidun annostuksen jauheille ja rakeille ravinto- ja lisäravinteiden valmistuksessa käytetyt ainesosat, jotka tukevat reseptipohjaista tuotantoa ja toistettavuutta batch quantities.
Kuivien kemiallisten jauheiden ja rakeisten materiaalien kaksivaiheinen annostelurakenne auttaa tasapainottamaan materiaalin läpimenoa kontrolloidulla loppuannoksella.
| Harkinta | AVM kaksinkertainen läppäventtiili | Yksivaiheinen mittausventtiili |
| Annosteluvaiheet | Karkea + hieno annostelu | Yksivaiheinen |
| Nopea syöttö | Suuri roottori | Riippuu venttiilistä |
| Hieno lisäys | Pieni roottori | Sama avaus |
| Eräohjaus | Suunniteltu automaattiseen punnitukseen | Rajoitetumpi |
| Yliruokinnan valvonta | Hieno roottori auttaa vähentämään ylimääräistä syöttöä | Riippuu ohjauksen tarkkuudesta |
| Automaatio | PLC/kuormituskenno yhteensopiva | Riippuu kokoonpanosta |
| Sovellus | Tarkka annostelu ja annostelu | Yleinen materiaalin poisto |
Asiakas integroi jauheen annostelun automaattiseen punnituslinjaan, jota tarvitaan lisäämään syöttönopeutta ilman uhraamalla lopullisen erän tarkkuuden. Asiakas valitsi AVM-kaksoisannostelukokoonpanon suuren roottorin takia pystyi käsittelemään suurimman osan materiaalista nopeasti, kun pieni roottori suoritti viimeisen lisäyksen.
Tuotantotestauksessa asiakas keskittyi siirtymiseen karkean ja hienon annostelun välillä, koska tämä vaikuttaa suoraan erän toistettavuuteen. Kaksivaiheinen rakenne mahdollisti asiakkaan ohjausjärjestelmän siirtymisen hieno annostus tavoitepainoa lähestyttäessä.
Lääkevalmistaja vaati hygieenisen annosteluventtiilin reseptipohjaiseen ainesosien valmistukseen. Asiakas valitsi 316L tuotekontaktikonfiguraation saniteettipintakäsittelyllä ja pikakiinnitysrakenteella. The Pääpalaute oli, että venttiili yhdisti automaattisen annostelun rakenteen, joka säilyi käyttökelpoisena siivous ja tuotteiden vaihto.
AVM-vesiventtiilituotteita tukevat 3-A-hygieniastandardit, ISO 9001, CE- ja FDA-yhteensopivuus kaikkialla soveltuvat tuotteet ja vaatimukset.
For pharmaceutical and nutraceutical applications, the double dosing valve can be configured with 316L stainless-steel product-contact surfaces, FDA-compliant sealing materials and hygienic finishes, supporting GMP-suuntautuneita tuotantoympäristöjä.
Asiaankuuluvat materiaalit ja vaatimustenmukaisuusasiakirjat voidaan toimittaa projektin vaatimusten mukaisesti.
Sitä käytetään jauheiden, rakeiden ja muiden kuivien bulkkimateriaalien kontrolloituun ja toistettavaan annosteluun, erityisesti missä tarvitaan sekä suurta syöttönopeutta että tarkkaa lopullista annostelua.
Suuri roottori suorittaa karkean annostelun, liikuttaa materiaalia nopeasti, kun taas pieni roottori suorittaa hienoannostuksen lähellä tavoitearvo. Tämä vaiheittainen lähestymistapa auttaa tasapainottamaan läpimenoa ja annostelutarkkuutta.
Kyllä. Sanitary kaksoisannostelu läppäventtiili jauheen poistoa varten voi olla yhteydessä PLC-ohjaimiin, punnituskennoihin ja automaattiset punnitusjärjestelmät ohjelmoitavaa annostelua ja annostelua varten.
Kyllä. Venttiili voidaan valmistaa SS316L tuotekontaktikomponenteilla, hygieenisilla pinnoilla ja FDA-yhteensopivilla tiivisteillä, joten se soveltuu GMP-suuntautuneeseen lääkekäsittelyyn.
Vakiokoot ovat 6", 8", 10" ja 12".
PTFE-, EPDM- ja silikonitiivistysvaihtoehdot ovat saatavilla prosessiolosuhteiden ja sovelluksen mukaan vaatimukset.
