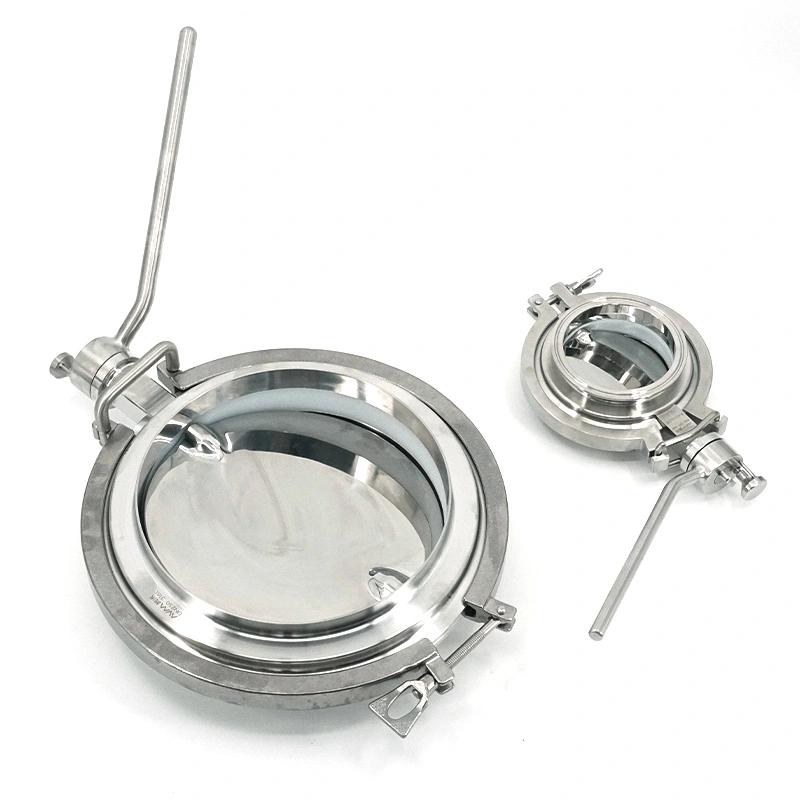

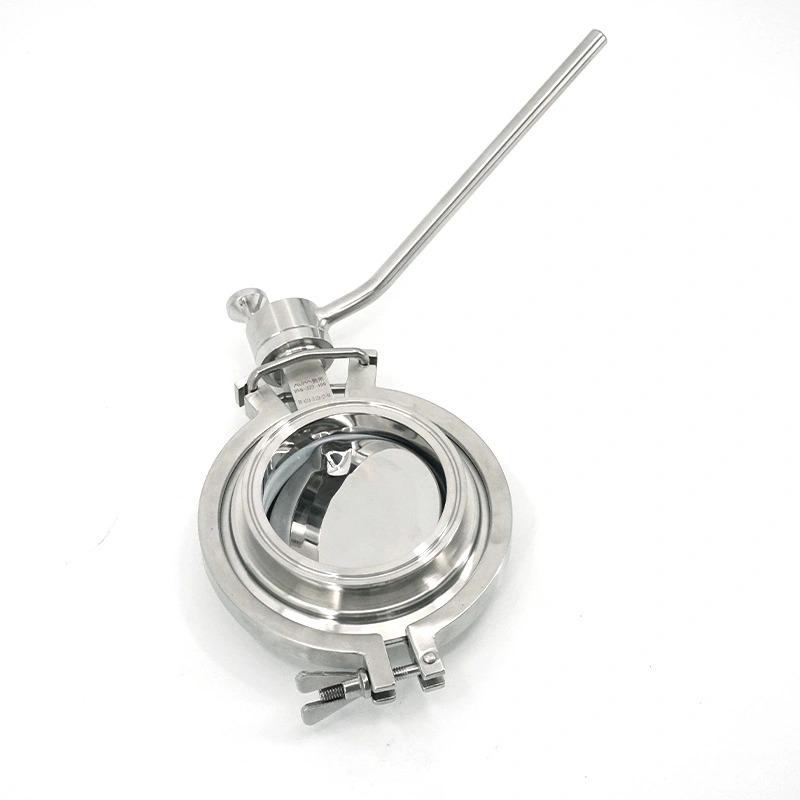

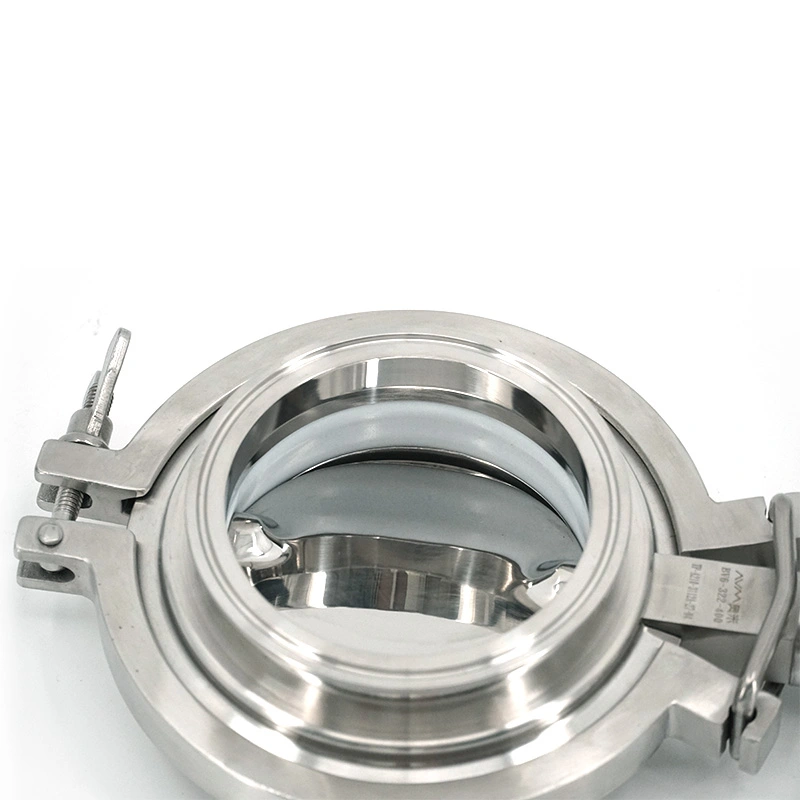

AVM Sanitary Stainless Steel Powder Docking Butterfly Valve on suunniteltu jauheenkäsittelylinjoille, joissa on luotettava laiteliitäntä, hygieeninen käsittely ja säännöllinen puhdistus vaaditaan. Toisin kuin yleisperhonen venttiilit, se on kehitetty erityisesti jauheen siirtopisteisiin siilojen, suppilojen, siilojen, syöttölaitteiden, kuljettimien, ja muut käsittelylaitteet.
Venttiili käyttää ruostumattomasta teräksestä valmistettua saniteettirakennetta, jossa on sileät tuotteen kosketuspinnat ja joustava tiiviste vaihtoehtoja. Sen Tri-Clamp-liitäntä mahdollistaa kätevän asennuksen ja irrottamisen, kun taas kompakti sisärakenne auttaa vähentämään jauheen pidättymistä. Nämä ominaisuudet tekevät siitä sopivan lääke-, elintarvike-, ravitsemus- ja valitut kemialliset jauheenkäsittelyjärjestelmät.
Jauheenkäsittelylaitteiden on kyettävä käsittelemään muutakin kuin pelkkä virtauksen eristäminen. Hienojakoisia jauheita voi jäädä sisäpinnalle pinnoille, tunkeutua liitosrakoihin tai aiheuttaa puhdistusvaikeuksia tuotannon jälkeen. Säännölliset tuotevaihdot voi myös pidentää seisokkeja, kun venttiileitä on vaikea irrottaa tai tarkastaa.
AVM:n ruostumattomasta teräksestä valmistettu jauhetelakointiläppäventtiili vastaa näihin vaatimuksiin kompaktilla saniteettirakenne, kiillotetut tuotteen kosketuspinnat ja irrotettava liitosrakenne. Kokoonpano voi olla valitaan jauheen ominaisuuksien, puhdistusmenetelmän, putkilinjan koon ja hygieniavaatimusten mukaan tuotantoprosessi.
Tuotekontaktikomponentit on valmistettu ruostumattomasta teräksestä SS316L, mikä takaa korroosionkestävyyden ja a sopiva materiaalipohja lääke-, elintarvike- ja ravitsemuskäsittelyyn. SS304 on saatavilla tuotetta koskemattomat komponentit tarvittaessa.
Tuotteen kosketuspinta viimeistellään arvoon Ra <0,4 μm. Sileä pinta vähentää alueita, joihin jauhe voi jäädä kiinnitetty ja tukee rutiinipuhdistus- ja tarkastusmenettelyjä.
Silikoni-, EPDM- ja FKM-tiivistemateriaalit voidaan valita prosessiolosuhteiden mukaan. FDA-yhteensopiva tiiviste laatuja on saatavana soveltuviin farmaseuttisiin ja elintarvikejalostussovelluksiin.
Saatavilla on Tri-Clamp- ja laippaliitäntävaihtoehtoja. Liitäntästandardit voidaan konfiguroida DIN-standardin mukaan, ISO 1127, BS4825, ISO ja SMS vaatimukset, jotka mahdollistavat venttiilin liittämisen erilaisiin saniteettitiloihin putkijärjestelmät.
Puhdistusvaatimukset ovat erityisen tärkeitä jauhekäsittelyssä, koska jäännösmateriaalit voivat vaikuttaa seuraavaan tuotantoerä. Venttiilin yksinkertainen sisäinen rakenne auttaa vähentämään mahdollisia kerääntymiskohtia irrotettavan liitännän ansiosta käyttäjät voivat tarvittaessa päästä käsiksi venttiiliin tarkastusta ja puhdistusta varten.
Putkilinjan täydellisestä konfiguraatiosta riippuen venttiili voi tukea CIP-, SIP- tai manuaalisia puhdistustoimenpiteitä. Valitun puhdistusmenetelmän tulee olla yhteensopiva jauheen ominaisuuksien, puhdistusaineen, lämpötilan ja hakemuksen validointivaatimukset.
Tuotantolinjoilla, joissa tuotetta vaihdetaan usein, nopealla poistolla voidaan myös lyhentää laitteiden tarvittavaa aikaa tarkastus ja puhdistus, mikä auttaa vähentämään tarpeettomia tuotantokatkoksia.
Venttiili voidaan asentaa jauheen varastointi- ja käsittelylaitteiden väliin, mukaan lukien siilot, suppilot, siilot, syöttölaitteet ja kuljettimet. Asennusasennon tulee tarjota riittävä pääsy toimintaan, tarkastukseen ja puhdistus.
Materiaalin ominaisuudet, kuten hiukkaskoko, juoksevuus, kosteuspitoisuus, hankauskyky ja tarttumiskyky tulee ottaa huomioon valittaessa venttiilikokoonpanoa ja tiivistemateriaalia.
Vaadittu puhdistusprosessi on vahvistettava ennen asennusta. CIP, SIP ja manuaalinen puhdistus saattaa vaatia erilaisia putkijärjestelyjä ja käyttöolosuhteita.
Liitäntätyypin ja mittastandardin tulee vastata olemassa olevaa putkistoa ja viereisiä laitteita. AVM tarjoaa useita liitäntävaihtoehtoja yksinkertaistaaksesi integrointia saniteettijärjestelmien kanssa.
| Erittely | Yksityiskohdat |
| Koko | DN100, DN150, DN200, DN250, DN300 / 4", 6", 8", 10", 12" |
| Tuote-yhteystiedot | SS316L |
| Ei-tuotekontaktimateriaali | SS304 |
| Pintakäsittely | Ra <0,4 μm |
| Toiminta | Manuaalinen |
| Tiivistemateriaali | Silikoni, EPDM, FKM |
| FDA-yhteensopivat tiivisteet | Saatavilla |
| Lopeta yhteys | Tri-Clamp, laippa |
| Yhteysstandardit | DIN, ISO 1127, BS4825, ISO, SMS |
Venttiiliä voidaan käyttää jauheen täyttöön, purkamiseen, väliaineen siirtoon, rakeistamiseen ja tablettiin tai kapselin tuotanto. Sen saniteettirakenne ja irrotettava liitäntä sopivat usein tapahtuviin prosesseihin siivous ja tuotteiden vaihto.
Se soveltuu maitojauheen, jauhojen, tärkkelyksen, ravintoaineiden ja elintarvikelisäaineiden käsittelyyn. Ruostumatonta terästä rakenne, sileät tuotetta koskettavat pinnat ja FDA-yhteensopivat tiivistysvaihtoehdot tukevat hygieenistä käsittelyä vaatimukset.
Venttiili voidaan asentaa jauheen kuljetusjärjestelmiin, joita käytetään ravintolisissä ja muissa kuivissa aineissa missä materiaalien puhtaus ja puhdistustehokkuus ovat tärkeitä.
Venttiiliä voidaan käyttää jauheen siirto- ja eristyspisteissä valituissa kemiallisissa käsittelyjärjestelmissä. Materiaali ja Tiivisteen valinta tulee vahvistaa kemiallisten ominaisuuksien ja käyttöolosuhteiden mukaan.
Kun valitset venttiiliä jauheenkäsittelylinjalle, ostajien tulee ottaa huomioon enemmän kuin nimellisputken halkaisija. The jauheen ominaisuudet, vaadittu puhdistusmenettely, liitäntästandardi, tiivisteiden yhteensopivuus ja saatavilla asennustila tulee arvioida yhdessä.
Lääke- ja elintarvikesovelluksiin ovat SS316L-tuotekontaktirakenteet ja FDA-yhteensopivat tiivistemateriaalit sopivia vaihtoehtoja, joissa hygieniavaatimukset ovat voimassa. Suuremmille jauheen siirtolinjoille saatavilla DN100 - DN300 valikoima tarjoaa useita kokovaihtoehtoja.
Toistuvaa purkamista vaativissa järjestelmissä Tri-Clamp-kokoonpano voi yksinkertaistaa pääsyä ja lyhentää aikaa tarvitaan rutiinipuhdistukseen ja tarkastukseen.
| Keskeinen huomio | AVM-jauhetelakointiläppäventtiili | Normaali läppäventtiili |
| Pääsovellus | Jauhetelakointi ja saniteettisiirto | Yleinen virtauksen eristys |
| Yhteys | Quick Tri-Clamp / laippa | Riippuu suunnittelusta |
| Rakentaminen | SS304 / SS316L saniteettisuunnittelu | Erilaisia materiaaleja |
| Pintakäsittely | Ra <0,4 μm | Riippuu tuotteesta |
| Puhdistus | Nopea purkaminen, CIP/SIP/manuaalinen puhdistus | Riippuu rakenteesta |
| Jauheen säilyminen | Suunniteltu minimoimaan kertymistä | Ei erityisesti optimoitu |
| Saniteettisovellus | Farmaseuttiset, elintarvike-, ravitsemus- | Yleiset teolliset sovellukset |
AVM valmistaa saniteettiprosessointikomponentteja valvottujen laatumenettelyjen mukaisesti. Sovellettava tuote valikoimaa tukevat ISO 9001-, CE- ja FDA-vaatimustenmukaisuusvaatimukset.
Lääke- ja elintarviketeollisuussovelluksiin venttiili voidaan toimittaa SS316L-tuotteisiin koskevilla osilla, kiillotetut pinnat ja FDA-yhteensopivat tiivistemateriaalit. Materiaalitodistukset ja niihin liittyvät asiakirjat voivat olla tarjotaan hankkeen vaatimusten mukaisesti.
Lääkeasiakas tarvitsi jauheenkäsittelyjärjestelmän alle venttiilin, joka voidaan usein irrottaa puhdistus. Asiakas valitsi AVM-telakointiläppäventtiilin, koska Tri-Clamp-liitäntä mahdollisti nopean purkaminen, kun taas sileä sisäpinta yksinkertaisti jauhejäämien poistamista puhdistuksen aikana.
Elintarvikealan asiakas käytti venttiiliä jauheenkäsittelylaitteiden yhdistämiseen maitojauheen ja ainesosan aikana siirto. Tärkeimmät vaatimukset olivat pölyeristys, hygieeniset pinnat ja luotettava tiivistys usein tuotannon vaihdot.
Säännöllistä tarkastusta vaativan jauheen käsittelylinjan osalta asiakas arvosti yksinkertaista rakennetta ja nopeaa pääsyä suunnittelu. Käyttäjät voivat irrottaa venttiilin tehokkaasti tarkastusta ja puhdistusta varten, mikä auttaa vähentämään huoltoa keskeytys.
Rutiinihuollon tulee keskittyä tiivisteelementteihin, perhoslevyyn, liitospintoihin ja tuotteen kosketukseen alueilla. Käyttäjien tulee tarkistaa tiivisteiden kuluminen, materiaalin kerääntyminen, pintavauriot tai epänormaalit vuodot laitoksen huoltoaikataulu.
Puhdistuksen jälkeen venttiili tulee tarkastaa ennen tuotantoon palauttamista. Tiivistyskomponenttien tulee olla vaihdetaan, kun niiden kunto ei enää täytä vaadittua tiivistyskykyä. Vaihtoväli riippuu käyttötaajuus, puhdistusolosuhteet, lämpötila ja materiaalien yhteensopivuus.
Ruostumattomasta teräksestä valmistettua jauhetelakointiläppäventtiiliä käytetään pääasiassa jauheen siirtoon, eristämiseen ja laiteliitännät lääke-, elintarvike-, ravitsemus- ja valituissa kemiankäsittelyjärjestelmissä.
Kyllä. Venttiili käyttää SS316L tuotekontaktikomponentteja, saniteettipintakäsittelyä ja FDA-yhteensopivia tiivistysvaihtoehtoja sovellettavien farmaseuttisten käsittelyvaatimusten osalta.
AVM tarjoaa silikoni-, EPDM- ja FKM-tiivistysvaihtoehtoja. Sopiva materiaali tulee valita sen mukaan tuote, lämpötila, puhdistusaineet ja käyttöolosuhteet.
Kyllä. Saniteettirakenne voi tukea CIP-, SIP- tai manuaalista puhdistusta järjestelmän täydellisestä kokoonpanosta riippuen ja prosessivaatimukset.
Venttiili on saatavana Tri-Clamp- ja laippaliitännöillä. Liitäntästandardeja ovat DIN, ISO 1127, BS4825, ISO ja SMS.
Saatavilla olevat koot ovat DN100, DN150, DN200, DN250 ja DN300, jotka vastaavat 4", 6", 8", 10" ja 12".
Ostajien tulee vahvistaa vaadittu venttiilin koko, jauheen ominaisuudet, liitäntästandardi, tiivistemateriaali, puhdistusmenetelmä, käyttöolosuhteet ja tuotteen kosketusmateriaalivaatimukset ennen tilaamista.
