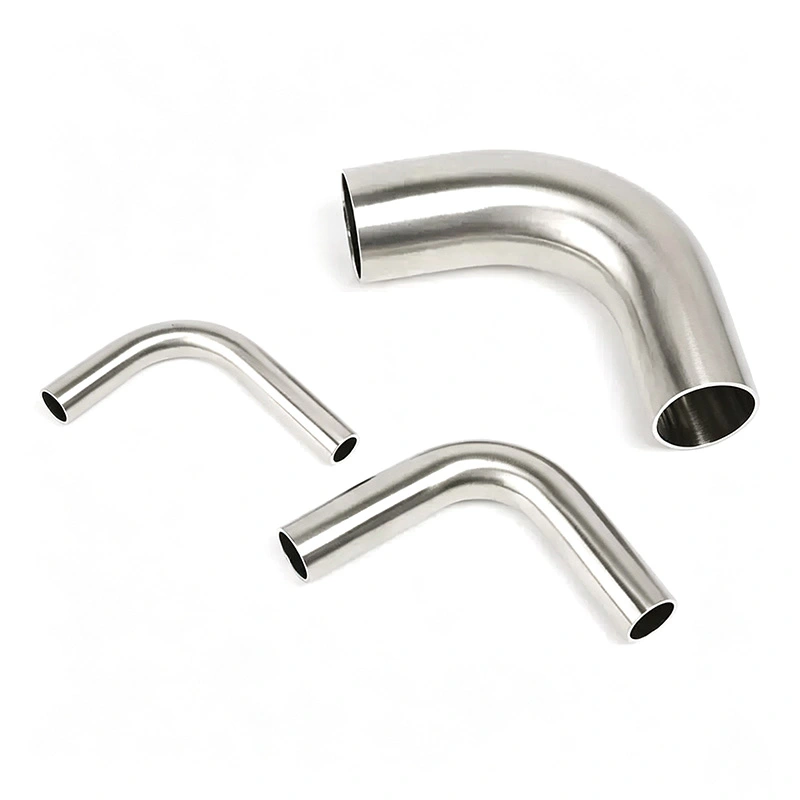

Saniteetti Ruostumaton teräs BPE 90° Kulma ja putki

Sanitary Stainless Steel BPE 90° mutka ja putki soveltuvat biofarmaseuttisten tuotteiden prosessijärjestelmiin, bioteknologia, lääketeollisuus, ruoka ja juoma, meijerituotteet, puolijohteet, kosmetiikka ja muut erittäin puhtaat tuotteet teollisuuden aloilla. Se voidaan toimittaa sovelluksiin, jotka vaativat ASME BPE:tä, 3-A:ta, EHEDG:tä ja FDA:n hygieniaa vaatimukset valitun materiaalin, viimeistelyn, kokoonpanon ja sovellettavien asiakirjojen mukaan.

AVM tarjoaa 45°, 90° ja 180° konfiguraatiot päittäishitsillä ja Tri-Clamp-liitäntävaihtoehdoilla erilaisille saniteettiputkien asettelut.

Tuotteen kokoonpano

1. Kyynärpään kulmavaihtoehdot

AVM:n ruostumattomasta teräksestä valmistetut saniteettikulmat ovat saatavilla 45°, 90° ja 180° kulmissa. 45° vaihtoehtoa käytetään missä putkilinjan suunnan asteittaista muutosta vaaditaan, kun taas 90° kulmakappale sopii kohtisuoraan putkeen yhteyksiä. 180° paluukäyrä mahdollistaa putkilinjan suunnan vaihtamisen kompaktissa prosessiasetelmassa.

90°:n kyynärpää on saatavana 1.0D lyhyen säteen ja 1.5D pitkän säteen kokoonpanoissa, joten insinöörit voivat valita sopiva geometria käytettävissä olevan asennustilan ja putkistovaatimusten mukaan.

2. Yhteysasetukset

Liitin on saatavana päittäishitsillä ja Tri-Clamp liitännöillä. Päittäishitsiliitokset tarjoavat pysyvän hygienian liitos kiinteitä prosessiputkia varten, kun taas Tri-Clamp-liitännät mahdollistavat nopeamman asennuksen, purkamisen, tarkastuksen ja huolto.

Liitäntävalinnan tulee perustua olemassa olevaan putkijärjestelmään, sovellettavaan putkistostandardiin, asennustapaan, ja huoltovaatimukset.

3. Putken kokoalue

Saniteettikulma- ja putkijärjestelmä kattaa 1/2" - 6" OD-putkikoot. Tämä valikoima mahdollistaa liitosten integroinnin erilaisiin prosessiputkistokokoonpanoihin pienistä erittäin puhtaista linjoista suurempiin nesteensiirtojärjestelmiin.

Materiaalin ja pinnan laatu

1. ASTM A270 ruostumaton teräs

AVM saniteettikyynärpäät on valmistettu ASTM A270 TP304L tai TP316L ruostumattomasta teräksestä. TP304L sopii monille yleisiin saniteettiprosessointisovelluksiin, kun taas TP316L tarjoaa paremman korroosionkestävyyden vaativammillekin prosessiympäristöissä ja erittäin puhtaissa sovelluksissa.

Materiaalivalinnassa tulee ottaa huomioon prosessiväliaine, lämpötila, korroosioolosuhteet ja puhtaus vaatimuksia ja sovellettavia hankespesifikaatioita.

2. Hallittu sisäpinnan viimeistely

Sisäporaus on valmistettu sileästä pinnasta, joka on suunniteltu vähentämään tuotteen kiinnittymistä ja tarjoamaan puhdistusainetta virtauspolku. Vakio mekaaninen kiillotusvaihtoehto saavuttaa Ra ≤ 0,51 μm (20 μin), kun taas sähkökiillotetut versiot voi saavuttaa Ra ≤ 0,38 μm (15 μin).

Hallittu pinnan viimeistely on erityisen tärkeää sovelluksissa, joissa jäännöstuote, mikrobi saastuminen tai vaikea puhdistus voi vaikuttaa tuotannon laatuun.

3. Täysin tyhjennettävä hygieeninen geometria

Sisäinen rakenne on suunniteltu minimoimaan halkeamat ja alueet, joille prosessimateriaali voi jäädä tyhjennyksen jälkeen. Tämä tukee tehokkaampaa puhdistusta ja auttaa vähentämään jäännösmateriaalia prosessin vaihdon aikana.

Suunnittelu soveltuu järjestelmiin, joissa käytetään CIP- ja SIP-menettelyjä, edellyttäen, että järjestelmä on täydellinen konfiguraatio ja käyttöolosuhteet.

Hygieniastandardit ja vaatimustenmukaisuus

1. ASME BPE:n vaatimukset

Ruostumattomasta teräksestä valmistettu saniteettiputki BPE 90° mutka ja putki on suunniteltu erittäin puhtaisiin prosessiputkisovelluksiin, joissa viittaus ASME BPE -vaatimuksiin. Materiaalin valinta, pintakäsittely, mitat, liitännät ja valmistus vaatimukset voidaan määritellä projektin vaatimusten mukaisesti.

2. 3-A- ja EHEDG-sovellukset

Saniteettirakenne sopii hygieenisiin käsittelyjärjestelmiin, joissa 3-A ja EHEDG hygieeniset suunnitteluperiaatteet ovat vaaditaan. Sileät sisäpinnat, vähemmän tuotteen pysyvyyttä ja tyhjennettävät rakennustukisovellukset missä puhdistettavuus ja saastumisen hallinta ovat tärkeitä.

3. FDA:han liittyvät materiaalivaatimukset

Liitin voidaan konfiguroida sovelluksiin, jotka edellyttävät FDA:n materiaaliyhteensopivuutta valitun mukaan tiivistemateriaalit, tuotteen kosketusmateriaalit ja asiaankuuluvat asiakirjat. Ostajien tulee määrittää vaadittu FDA asiakirjat tai vaatimustenmukaisuusvaatimukset ennen tilaamista.

AVM voi vahvistaa soveltuvan ASME:n projekteille, jotka vaativat muodollisen sertifioinnin tai erityisiä vaatimustenmukaisuusasiakirjoja BPE-, 3-A-, EHEDG- ja FDA-vaatimukset todellisen tuotekokoonpanon mukaan.

Sovellukset

1. Biofarmaseuttinen käsittely

Saniteettikulmaa käytetään erittäin puhtaissa prosessiputkissa lääke- ja biofarmaseuttisessa tuotannossa, mukaan lukien nesteen siirto, formulointijärjestelmät, puhdistetun veden jakelu, prosessilaitteiden liitännät ja muut hygieeniset sovellukset.

2. Bioteknologiajärjestelmät

Tyypillisiä käyttökohteita ovat käymisjärjestelmät, bioreaktorin putkistot, puhtaan nesteen jakelu, prosessiastiat, näytteenottojärjestelmät ja muut bioteknologian laitteet, joissa kontaminaatiovalvonta on tärkeää.

3. Ruoan ja juoman jalostus

Liitin voidaan asentaa saniteettiputkistoon maitotuotteita, juomia, nestemäisiä ruokia, mehua, panimoa ja muita varten elintarvikkeiden käsittelyjärjestelmät, joissa vaaditaan sileitä pintoja ja tehokasta puhdistusta.

4. Puolijohde- ja erittäin puhtaat järjestelmät

Kyynärpää soveltuu erittäin puhtaaseen nesteputkistoon puolijohteisiin liittyvissä sovelluksissa, joissa on valvottu pinta viimeistely, ruostumattomasta teräksestä valmistettujen materiaalien laatu ja vähän pidättyvät virtausreitit ovat tärkeitä.

5. Pharmaceutical and Clean Utility Systems

Liitintä voidaan käyttää myös puhtaissa käyttöjärjestelmissä ja erittäin puhtaissa nestejärjestelmissä, joissa hygieeniset liitännät ja hallittu tarvitaan sisäpintoja.

Tekniset kohokohdat

Valintanäkökohdat

1. Vahvista materiaalin laatu

Ostajien tulee valita TP304L tai TP316L prosessiväliaineen ja korroosioolosuhteiden mukaan. Vaativammille erittäin puhtaat tai syövyttävät sovellukset, TP316L:tä harkitaan yleisesti, kun sen parannettu korroosionkestävyys on vaaditaan.

2. Vahvista putken halkaisija

Putken ulkohalkaisijan on vastattava olemassa olevaa prosessiputkistojärjestelmää. Ostajien tulee vahvistaa vaadittu koko ennen tilaamista välttää asennusongelmia tai ylimääräisiä siirtymävarusteita.

3. Valitse oikea yhteys

Puskuhitsaus ja Tri-Clamp -liitokset palvelevat erilaisia ​​asennusvaatimuksia. Puskuhitsaus soveltuu pysyväksi putkijärjestelmät, kun taas Tri-Clamp on kätevämpi, kun laitteet on irrotettava usein tarkastus tai huolto.

4. Määritä pinnan viimeistely

Pintakäsittely tulee valita prosessin todellisten puhtausvaatimusten mukaan. Mekaaninen kiillotus soveltuu moniin saniteettisovelluksiin, kun taas sähkökiillotus soveltuu projekteihin, jotka vaativat matalampaa pinnan karheus ja parannettu erittäin puhtaan pinnan kunto.

5. Vahvista vaatimustenmukaisuusasiakirjat

Lääke-, bioteknologia-, puolijohde- ja muiden säänneltyjen hankkeiden ostajien tulee varmistaa, onko projekti vaatii ASME BPE, 3-A, EHEDG, FDA:n vaatimustenmukaisuuden, materiaalisertifikaatit tai erityistarkastuksen dokumentaatio ennen tuotantoa.

AVM:n valmistus ja tarjonta

AVM tarjoaa saniteettitarvikkeita ruostumattomasta teräksestä BPE 90° kulmia ja putkia hygieenisiin ja erittäin puhtaisiin prosessiputkijärjestelmiin. Tuotteet voidaan konfiguroida materiaalilaadun, kulman, säteen, putken koon, liitostyypin, pintakäsittelyn, ja sovellettavat hygieniavaatimukset.

Hankkeissa, joissa on tiukat dokumentaatiovaatimukset, AVM voi vahvistaa sovellettavat materiaalit ja vaatimustenmukaisuusasiakirjat lopullisen tuotteen kokoonpanon mukaan. Näin ostajat voivat määritellä tekniset vaatimukset ennen tuotantoa sen sijaan, että muuttaisit putkistoja toimituksen jälkeen.

FAQ

1. Mitä materiaaleja on saatavilla BPE:n saniteettikulmaan ja putkeen?

AVM Sanitary Stainless Steel BPE 90° mutka ja putki on saatavana ASTM A270 TP304L ja TP316L ruostumattomasta teräksestä. TP304L soveltuu yleisiin hygieniasovelluksiin, kun taas TP316L on parempi sovelluksiin, jotka vaativat korkeampaa korroosionkestävyys tai vaativammat erittäin puhtaat prosessiolosuhteet.

2. Mitä pintakäsittelyjä on saatavilla?

Saniteettikyynärpää on saatavana mekaanisesti kiillotetuilla tai sähkökiillotetuilla sisäpinnoilla. Mekaaninen kiillotus voi saavuttaa Ra ≤ 0,51 μm (20 μin), kun taas sähkökiillotus voi saavuttaa Ra ≤ 0,38 μm (15 μin). Sopiva viimeistely voidaan valita prosessijärjestelmän puhtaus- ja pinnankarheusvaatimusten mukaan.

3. Mitä kokoja on saatavilla?

AVM toimittaa BPE-santeettomat kyynärpäät ja putket, joiden koko on 1/2" - 6" OD. Ostajien tulee vahvistaa tarvittava putki ulkohalkaisija ja sovellettava mittastandardi yhteensopivuuden varmistamiseksi olemassa olevan saniteettiputkiston kanssa järjestelmä.

4. Onko 90° kyynärpää saatavana eri sädevaihtoehdoilla?

Kyllä. 90° saniteettikyynärpää on saatavana 1.0D lyhyen säteen ja 1.5D pitkän säteen kokoonpanoissa. Sopiva säde voidaan valita putkilinjan asettelun, käytettävissä olevan asennustilan ja prosessivaatimusten mukaan.

5. Mitä yhteystyyppejä on saatavilla?

Tuote on saatavana päittäishitsi- ja Tri-Clamp-liitoksilla. Päittäishitsiliitokset soveltuvat pysyviin hygieeninen putkisto, kun taas Tri-Clamp-liitännät helpottavat asennusta, purkamista, tarkastusta ja huoltoa.
