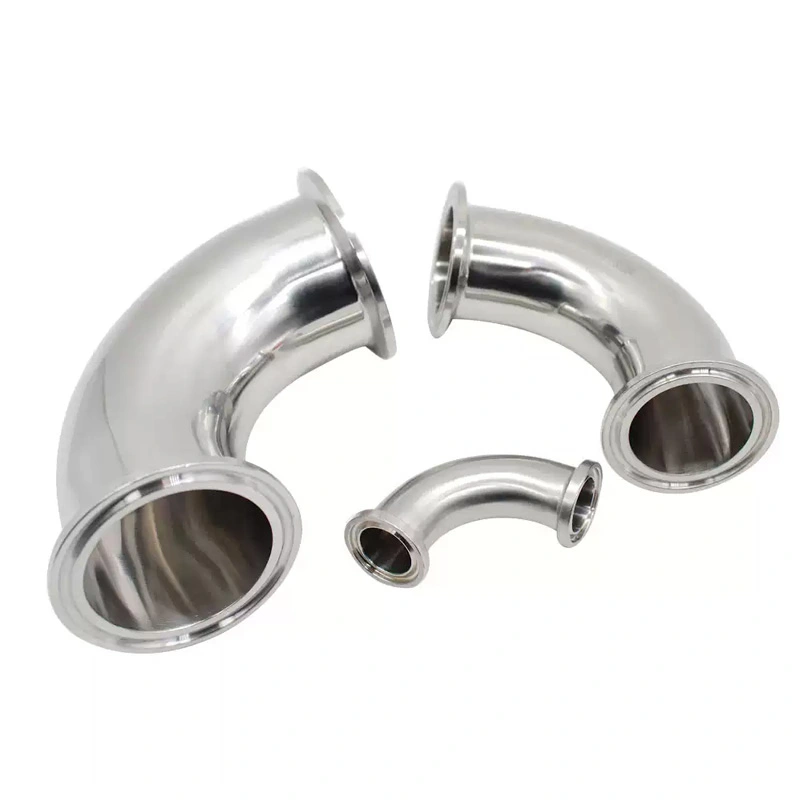

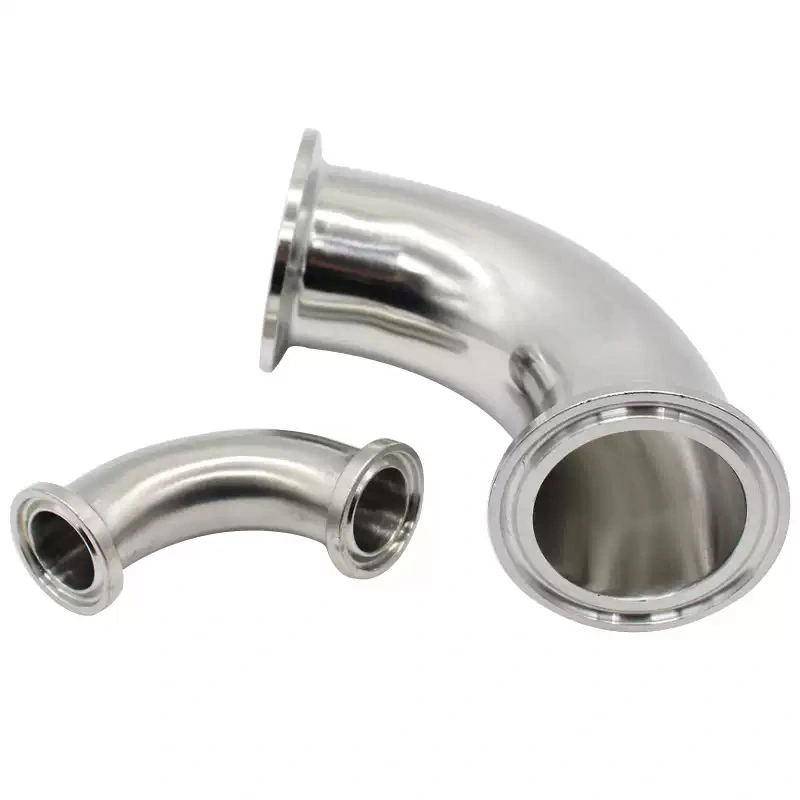

Hygieeninen ruostumattomasta teräksestä valmistettu DIN-kyynärpää ja putki

Hygienic Stainless Steel DIN-kyynärpää ja -putkisarja perustuu DIN 11852 -hygieenisiin liittimiin ja DIN 11850 -putkisarjaan kattaa 45° kulmat, 90° kulmat ja 180° paluukaaret päittäishitsillä, DIN-puristimella ja DIN-kierreliitännällä vaihtoehtoja. Sileä sisäreikä auttaa vähentämään tuotteen kertymistä ja tukee tehokasta puhdistusta ja tyhjennystä rutiiniprosessin aikana.

Korkeampaa pinnan puhtautta vaativiin järjestelmiin on saatavana sähkökiillotus sisäisen pinnan viimeistelyn saavuttamiseksi Ra ≤ 0,4 μm. Liittimet voidaan myös integroida CIP/SIP-yhteensopiviin putkistojärjestelmiin koko prosessiasennuksen vaatimukset.

Tuotteen kokoonpano

1. DIN-standardien yhteensopivuus

AVM:n hygieeninen kyynärpää ja putkisarja noudattaa DIN-mittavaatimuksia, jotka tukevat yhdenmukaista asennusta yhteensopivia saniteettiputkien komponentteja. DIN 11852 -liittimet voidaan sovittaa DIN 11850 -putkisarjan kanssa, mikä auttaa ostajia yksinkertaistaa komponenttien valintaa, kun suunnitellaan tai laajennetaan saniteettiprosessiputkia.

2. Ruostumattoman teräksen valinta

SUS304 / 1.4301 soveltuu yleisiin saniteettisovelluksiin, joissa on hyvä korroosionkestävyys ja mekaaninen suorituskykyä vaaditaan. SUS316L / 1.4404 tarjoaa paremman korroosionkestävyyden ja sopii paremmin lääketeollisuudessa, biotekniikassa, erittäin puhtaissa ja kemiallisesti vaativissa prosessiympäristöissä.

3. Kyynärpää ja liitäntävaihtoehdot

Erilaiset putkiasettelut vaativat erilaisia ​​liitoskokoonpanoja. AVM tarjoaa 45° kulmat asteittaista suuntaa varten muutokset, 90° kulmat normaaliin suorakulmaiseen reititykseen ja 180° paluukulmat kompakteihin U-muotoisiin putkiin järjestelyt.

Liitäntävaihtoehtoja ovat päittäishitsi, DIN-puristin ja DIN-kierreliitokset, joiden avulla voidaan valita liittimet asennustavan, huoltovaatimusten ja olemassa olevan putkiston kokoonpanon mukaan.

Pinnan viimeistely ja puhdistettavuus

Saniteettihelan sisäpinnan kunto vaikuttaa suoraan puhdistustehokkuuteen ja tuotteen pysyvyyteen. AVM Hygieeninen ruostumattomasta teräksestä valmistettu DIN-kulmakappale ja putki käyttää sileää sisäreikää minimoimaan pinnan epätasaisuudet prosessimateriaalia voi kertyä.

Vakiopinnan viimeistely on Ra ≤ 0,8 μm, kun taas sähkökiillotus voi tuottaa sisäisen viimeistelyn Ra ≤ 0,4 μm, kun tasaisempaa pintaa tarvitaan.

Vähäkuollut rakenne helpottaa puhdistusta ja tyhjennystä, ja sitä voidaan käyttää prosessijärjestelmissä sisältää CIP- ja SIP-menettelyt. Todelliset puhdistus- ja sterilointiolosuhteet tulee arvioida niiden mukaan koko putkistojärjestelmään ja prosessimateriaaliin.

Tekniset kohokohdat

Missä liitoksia käytetään

1. Ruoan ja juoman jalostus

Liittimet soveltuvat saniteettiputkiin, joita käytetään maidolle, juomille, nestemäisille elintarvikkeiden ainesosille, kastikkeille ja muille prosessinesteet. Sileät sisäpinnat auttavat vähentämään materiaalin kertymistä ja yksinkertaistamaan rutiinipuhdistusta.

2. Farmaseuttinen ja biotekniikka

SUS316L-rakenne ja valinnainen sähkökiillotus tekevät liittimistä sopivia erittäin puhtaille prosessiputkille käytetään lääke- ja bioteknologialaitoksissa. Ne voidaan liittää prosessilinjoihin, jos niitä ohjataan pintaolosuhteet ja CIP/SIP-puhdistus vaaditaan.

3. Maitotuotteiden käsittely

Hygieenistä ruostumattomasta teräksestä valmistettua DIN-kulmaa ja putkea voidaan käyttää maidon jalostukseen, kerman käsittelyyn, jogurtin valmistukseen ja muut meijerisovellukset, jotka edellyttävät hygieenisiä liitoksia ja luotettavaa korroosionkestävyyttä.

4. Puhtaat ja erittäin puhtaat järjestelmät

Liittimiä voidaan käyttää myös puhtaiden prosessien ja erittäin puhtaiden putkistojen järjestelmissä, joissa tuotteen pysyvyys on alhainen, sileä sisäpinnat ja yhtenäinen mittojen yhteensopivuus ovat tärkeitä valintakriteerejä.

Asennus- ja huoltonäkökohdat

Kyynärpään ja putken oikean valinnan tulee ottaa huomioon putken halkaisija, taivutuskulma, liitostyyppi ja materiaali laatu ja vaadittava pintakäsittely. Valitun liittimen tulee vastata mittoja ja liitäntästandardia olemassa olevaan saniteettiputkeen.

Hitsatuissa asennuksissa tulee käyttää asianmukaisia hygieenisiä hitsausmenetelmiä eheyden säilyttämiseksi ja sisäisen virtausreitin puhtaus. Puristusliitäntöjä varten tulee valita yhteensopivat tiivisteet ja puristimet prosessiolosuhteiden mukaan.

Huollon aikana sisäpinta on tarkastettava naarmujen, korroosion, kerrostumien tai muiden olosuhteiden varalta jotka voivat vaikuttaa hygieniaan. Puhdistusmenetelmät tulee määrittää todellisen väliaineen ja prosessin vaatimukset.

Sertifikaatit ja hygieniavaatimukset

Tunnistettuja hygieniastandardeja vaativiin projekteihin AVM voi tarjota tuotekonfiguraatioita ja dokumentaatiota asiakkaan hakemusvaatimusten mukaan. 3-A-, EHEDG- ja FDA-vaatimukset voidaan ottaa huomioon valittaessa materiaaleja, pintakäsittelyjä, tiivistyskomponentteja ja yleistä saniteettiputkistokokoonpanoa.

Sertifiointi- tai vaatimustenmukaisuusasiakirjat tulee vahvistaa AVM:llä tietyn tuotemallin mukaisesti, materiaali-, viimeistely- ja tilausvaatimukset sen sijaan, että niitä oletetaan jokaiselle kokoonpanolle.

Tuotevalintaopas

Miksi DIN 11852 ja DIN 11850 ovat tärkeitä?

Saniteettikyynärpäitä ja -putkia ostettaessa mittojen yhteensopivuus on yhtä tärkeää kuin materiaalin valinta. DIN 11852 tarjoaa sovituserittelyn, kun taas DIN 11850 määrittelee vastaavan hygieenisen putkisarjan.

Yhteensopivien DIN-komponenttien käyttäminen auttaa vähentämään asennusongelmia, jotka johtuvat mittojen epäsuhtaisuudesta ja tekevät siitä insinööriryhmien on helpompi konfiguroida saniteettiputkistojärjestelmiä. Korvausprojekteissa ostajien tulee vahvistaa olemassa olevat putken mitat ja liitäntävaatimukset ennen tilaamista.

AVM:n toimitus- ja tilaustiedot

AVM tukee saniteettiputkiprojekteja erilaisilla materiaalilaaduilla, kokoilla, kulmilla, liitäntätavoilla ja pinnoilla viimeistelyvaatimukset. Ostajat voivat toimittaa vaaditun DN-koon, materiaalilaadun, kulmakulman, liitostyypin, pinnan viimeistely ja hakemus, kun pyydät tarjousta.

Räätälöityjä tai erittäin puhtaita projekteja varten AVM voi vahvistaa soveltuvan materiaalin ja teknisen dokumentaation lopulliseen kokoonpanoon.

FAQ

1. Mitä materiaaleja on saatavilla DIN-hygieeniseen kulmakappaleeseen ja putkeen?

Vakiomateriaalivaihtoehdot ovat SUS304 / 1.4301 ja SUS316L / 1.4404. SUS316L on yleensä suositeltava sovelluksiin, jotka vaativat parempaa korroosionkestävyyttä tai korkeampaa puhtautta.

2. Mitä kokoja on saatavilla?

Tuotevalikoima kattaa DN10-DN200. Tarvittava koko tulee valita putken halkaisijan ja virtauksen mukaan saniteettiputkiston vaatimukset.

3. Mitä kyynärpääkulmia voin tilata?

AVM tarjoaa 45°, 90° ja 180° paluukulmat. 90° kyynärpäätä käytetään yleisesti vakiosuunnan vaihtamiseen 45° ja 180° konfiguraatiot valitaan tietyn putkilinjan asettelun mukaan.

4. Voidaanko liitososat sähkökiillottaa?

Kyllä. Vakio sisäpinnan viimeistely on Ra ≤ 0,8 μm ja valinnainen sähkökiillotettu viimeistely Ra ≤ 0,4 μm on saatavana sovelluksiin, jotka vaativat tasaisempaa sisäpintaa.

5. Soveltuvatko nämä liittimet CIP:lle ja SIP:lle?

Kyllä. Hygieeninen muotoilu on yhteensopiva CIP/SIP-prosessijärjestelmien kanssa. Kuitenkin todellinen lämpötila, kemiallinen pitoisuus, puhdistustiheys ja sterilointiolosuhteet tulee arvioida suhteessa koko järjestelmään kokoonpano.

6. Mitä yhteystyyppejä on saatavilla?

Saatavilla on päittäishitsi, DIN-puristin ja DIN-kierreliitäntä. Ostajien tulee valita yhteys perustuen olemassa olevaan putkistostandardiin ja kunnossapitovaatimuksiin.

7. Mikä on tuotannon läpimenoaika?

Normaali tuotannon läpimenoaika on 7-10 päivää. Todellinen toimitusaikataulu riippuu tilausmäärästä, tuotteesta tekniset tiedot, materiaalien saatavuus ja räätälöintivaatimukset. Kiireelliset tilaukset voidaan vahvistaa AVM:llä ennen tilaamista.

8. Mitkä ovat maksuehdot?

Vakiomaksuehdot ovat 30 % talletus ja 70 % saldo ennen lähetystä T/T:llä tai L/C:llä. Pienet tilaukset pitäisi maksetaan kokonaisuudessaan ennen tuotantoa.

9. Miten DIN-kulmat ja putket pakataan vientiä varten?

Tuotteet on pakattu turvallisesti paperi- ja puulaatikoihin kansainvälisiä kuljetuksia varten. Pakkaus voi olla järjestetty tuotteen koon, tilausmäärän ja toimitusvaatimusten mukaan.
