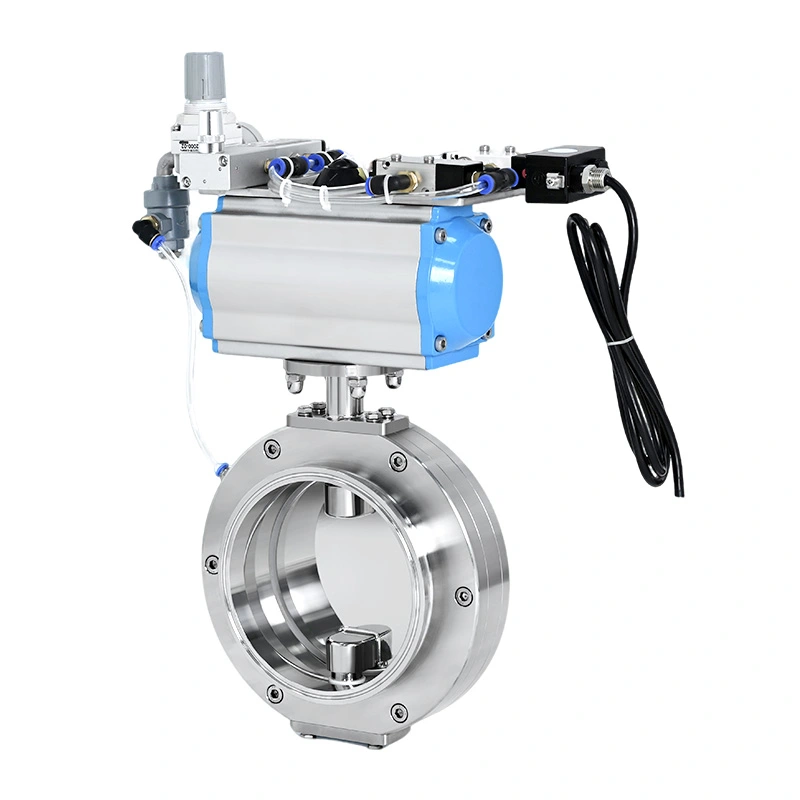

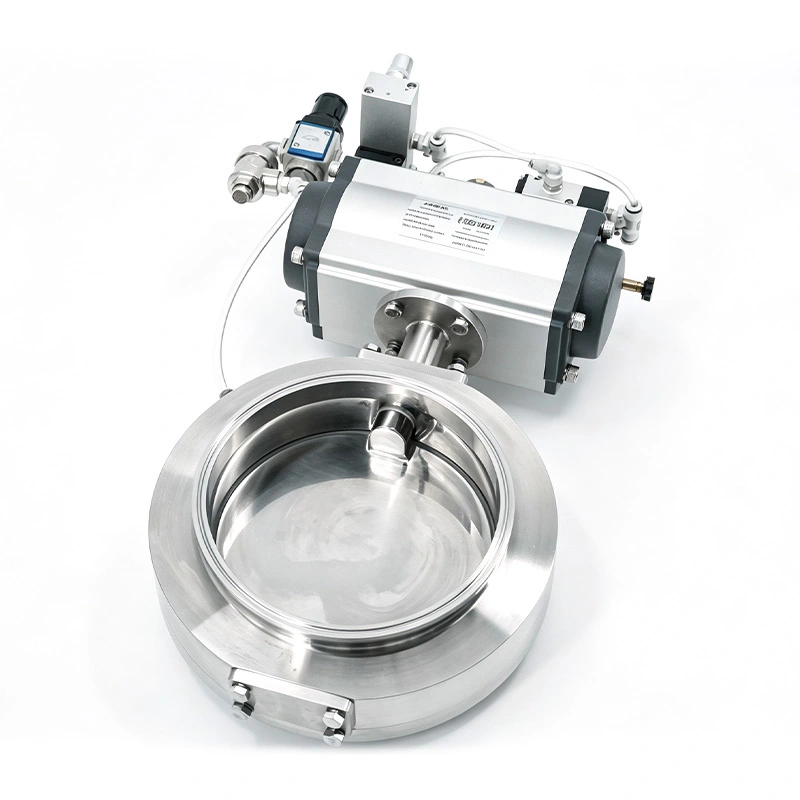

AVM:n saniteettitiiviste, eksentrinen läppäventtiili, jossa on älykäs toimilaite, on suunniteltu automaattiseen eristykseen jauhe- ja irtomateriaalien käsittelyjärjestelmissä. Sen epäkeskolevy vähentää kosketusta tiivisteelementtiin pyörimisen aikana, kun taas puhallettava istuin paineistetaan vasta, kun kiekko on saavuttanut kiinni-asennon.

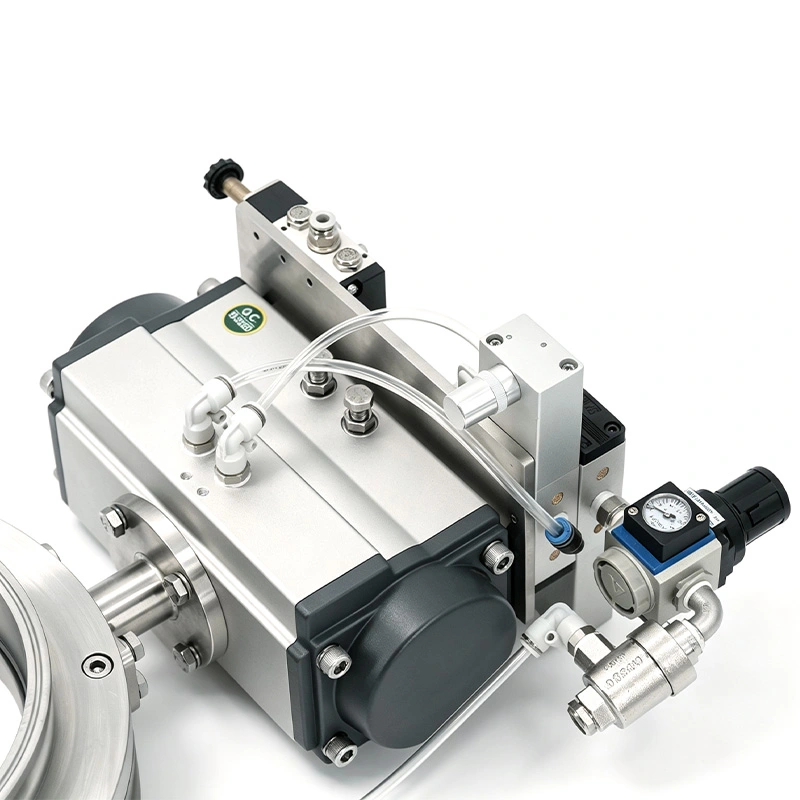

Pneumaattinen älytoimilaite tarjoaa automaattisen toiminnan ja voidaan liittää PLC-pohjaisiin ohjausjärjestelmiin. Valinnaisen asennonpalautteen avulla ohjausjärjestelmä voi seurata venttiilin tilaa, mikä tekee venttiilistä sopivan lääke-, elintarvike-, ravitsemus-, akkumateriaali- ja erikoiskemiallisiin prosesseihin.
Sanitary puhallettava tiiviste epäkeskinen läppäventtiili älykkäällä toimilaitteella käyttää erillisiä toimintoja levyn liikkeelle ja istukan tiivistämiseen. Tämä toimintaperiaate auttaa vähentämään kitkaa pyörimisen aikana ja tarjoaa samalla hallitun sammutuksen, kun kiekko on saavuttanut lopullisen asennon.
Ennen kuin kiekko pyörii, paine vapautetaan puhallettavasta istuimesta. Istuin vetäytyy levystä, mikä vähentää kosketusvastusta avaamisen aikana.
Epäkeskolevy siirtyy suljettuun asentoon ilman jatkuvaa puristusta tiivisteelementtiä vasten. Kun kiekko saavuttaa paikkansa, puhallettava istuin paineistetaan muodostamaan tiivistysrajapinta.
Älykäs toimilaite voi tarjota venttiilin asentotietoja valinnaisten palautekomponenttien kautta. Näin PLC voi vahvistaa venttiilin tilan ennen automaattisen prosessin seuraavan vaiheen aloittamista.
Epäkeskolevy ja puhallettava istuin toimivat yhdessä vähentäen kulumista, joka voi tapahtua, kun perinteinen perhoslevy pysyy jatkuvassa kosketuksessa istuimeensa käytön aikana.
Kun venttiili pyörii, sisään vedetty istukka sallii levyn liikkua pienemmällä vastuksella. Sulkemisen jälkeen puhallettava elementti laajenee kiekon ympärille tarvittavan tiivistysvoiman aikaansaamiseksi.
Tämä järjestely voi auttaa vähentämään istuimen hankausta, toimilaitteen kuormitusta ja huoltoa, jonka aiheuttaa toistuva levy-istuimen kosketus. Se on erityisen tärkeä järjestelmissä, joissa on usein automatisoituja jaksoja tai jauhehiukkasia lähellä eristyspistettä.
Älykäs toimilaite sallii venttiilin tulla osaksi automatisoitua prosessia sen sijaan, että se toimisi erillisenä manuaalisena komponenttina. Se voidaan integroida PLC-pohjaisiin laitteisiin ja koordinoida kuljetus-, punnitus-, purku- ja muiden prosessitoimintojen kanssa.
Toimilaite voi vastaanottaa ohjaussignaaleja tuotantojärjestelmästä automaattista avaamista ja sulkemista varten ohjelmoidun prosessisekvenssin mukaisesti.
Valinnaiset anturit voivat raportoida venttiilin asennon ohjausjärjestelmälle. Tämä varmistaa, että venttiili on saavuttanut vaaditun auki- tai kiinni-asennon, ennen kuin toinen toimenpide alkaa.
Venttiilin tilasignaalit voidaan sisällyttää prosessin lukituksiin. Esimerkiksi alavirran kuljetusjärjestelmän käynnistyminen voidaan estää, kunnes venttiili saavuttaa vaaditun asennon.
ATEX-yhteensopiva toimilaitepaketti on saatavana asennuksiin, joissa laitteiden ja ohjauskokoonpanon on täytettävä soveltuvat vaara-aluevaatimukset.
Venttiilin runko on saatavana ruostumattomasta teräksestä SUS304 tai SUS316L. Tuotteen kanssa kosketuksissa olevat pinnat voidaan viimeistellä Ra ≤0,4 μm:iin materiaalin kertymisen vähentämiseksi ja rutiinipuhdistuksen tukemiseksi.
EPDM-, silikoni- ja FKM/Viton-tiivistemateriaaleja on saatavana. FDA-yhteensopivia tiivistyslaatuja voidaan valita soveltuviin farmaseuttisiin, elintarvike- ja ravitsemusprosesseihin.
Sisäinen rakenne on suunniteltu hygieeniseen jauheen käsittelyyn, ja se voidaan toimittaa CIP-yhteensopivilla kokoonpanoilla prosessivaatimusten mukaan.
Käytetään API:iden, HPAPI:iden, apuaineiden ja muiden farmaseuttisten jauheiden eristämiseen ja siirron ohjaamiseen automatisoiduissa tuotantojärjestelmissä.
Asennettu IBC:iden alle kontrolloitua jauheen purkamista varten, erityisesti silloin, kun venttiilin on oltava yhteydessä PLC-ohjausjärjestelmiin ja alavirran kuljetuslaitteistoon.
Soveltuu tyhjiöjauheen siirtolinjojen eristyspisteisiin, joissa tarvitaan vakaata sulkemista ja toistuvaa automaattista toimintaa.
Käytetään katodin, anodin ja johtavan jauheen siirtoon, kun materiaalin eristäminen, saniteettirakenne ja tiivisteen kulumisen vähentäminen ovat tärkeitä.
Soveltuu kuivien ainesosien ja ravintojauheiden automaattiseen käsittelyyn, kun vaaditaan ruostumatonta terästä olevaa rakennetta ja puhdistettavia tuotteen kosketuspintoja.
| Parametri | Erittely |
| Venttiilin tyyppi | Hygieeninen puhallettava tiiviste epäkeskinen läppäventtiili |
| Venttiilin koko | DN50–DN300 |
| Rungon materiaali | SUS304 / SUS316L |
| Tiivistemateriaali | EPDM, silikoni, FKM (Viton) |
| Tuote Yhteystiedot Valmis | Ra ≤0,4 μm |
| Toiminta | Pneumaattinen älykäs toimilaite |
| Liitännät | Tri-Clamp, laippa, päittäishitsaus |
| Automaatio | PLC-yhteensopiva |
| Aseman palaute | Valinnainen |
| Solenoidiventtiili | Valinnainen |
| ATEX-toimilaitepaketti | Valinnainen |
| FDA-yhteensopivat tiivisteet | Saatavilla |
| CIP-yhteensopivuus | Saatavilla |
| Tuote | Älykäs aktivoitu kokoonpano | Manuaalinen konfigurointi |
| Toiminta | Pneumaattinen automaatti | Manuaalinen |
| PLC-integrointi | Tuettu | Ei normaalisti saatavilla |
| Aseman palaute | Valinnainen | Manuaalinen vahvistus |
| Prosessin lukitus | Tuettu | Rajoitettu |
| Istuimen täyttösäädin | Automaattinen | Manuaalista/järjestelmästä riippuvainen |
| Kaukokäyttö | Tuettu | Ei saatavilla |
Varmista ennen asennusta venttiilin koko, liitäntästandardi, toimilaitteen ilmansyöttö ja ohjausliitäntä. Venttiili tulee asentaa siten, että on riittävä pääsy ilmatäytteisen istukan, toimilaitteen ja takaisinkytkentäosien tarkastamista varten.
Säännölliseen huoltoon tulee sisältyä tiivistyselementin kulumisen tai vaurioiden tarkistaminen, toimilaitteen liikkeen tarkistaminen ja sen varmistaminen, että asennon palaute toimii oikein, jos se on asennettu. Ilmatäytteisen istuimen oikea täyttö ja paineen pysyvyys tulee myös tarkistaa huoltoaikataulun mukaisesti.
Jauhesovelluksissa puhdistustiheys on määritettävä materiaalin ominaisuuksien ja tuotantosyklin mukaan. CIP-yhteensopivia kokoonpanoja voidaan käyttää, jos prosessi vaatii automaattista puhdistusta.
Lääkevalmistaja oli päivittämässä IBC-jauheen poistoasemaa ja tarvitsi eristysventtiilin, joka toimisi olemassa olevan PLC-ohjausjärjestelmän kanssa. Alavirran kuljetuslaitteisto saattoi käynnistyä vasta, kun oli varmistettu, että poistoventtiili oli saavuttanut vaaditun asennon.
AVM toimitti hygieenisen puhallettavan tiivisteen eksentrinen läppäventtiilin, jossa on älykäs toimilaite, jossa oli asentopalaute. PLC vastaanotti venttiilin tilasignaalin ja koordinoi purkaus- ja kuljetusjakson automaattisesti. Asiakas ilmoitti myös vähentyneestä manuaalisesta toiminnasta ja vakaasta toiminnasta toistuvien IBC-purkausjaksojen aikana.
AVM:n saniteettiventtiiliratkaisut voidaan toimittaa soveltuvien 3-A saniteettistandardien, ISO 9001, CE- ja FDA-yhteensopivuuden mukaisesti. FDA-yhteensopivia tiivistemateriaaleja on saatavana soveltuviin lääke- ja elintarvikesovelluksiin.
Vaarallisten alueiden laitteita vaativiin projekteihin voidaan konfiguroida ATEX-yhteensopiva toimilaitepaketti soveltuvan luokituksen ja projektivaatimusten mukaan.
Istuin on paineeton ja vetäytyy sisään ennen kuin levy liikkuu. Kun kiekko saavuttaa kiinni-asennon, istuin täytetään tiivistysrajapinnan luomiseksi.
Epäkeskolevy vähentää jatkuvaa kosketusta tiivisteosan kanssa pyörimisen aikana, mikä auttaa vähentämään kitkaa, toimilaitteen kuormitusta ja istuimen kulumista.
Kyllä. Älykäs pneumaattinen toimilaite on yhteensopiva PLC-pohjaisten ohjausjärjestelmien kanssa, ja valinnainen asennon palaute voi antaa venttiilin tilasignaaleja.
Kyllä. Terveyspuhallettava eksentrinen läppäventtiili älykkäällä toimilaitteella on suunniteltu farmaseuttisille jauheille, elintarvikkeiden ainesosille, akkumateriaaleille ja muille kuiville bulkkimateriaaleille, joissa vaaditaan hygieenistä eristystä ja automaattista toimintaa.
Saatavilla olevat vaihtoehdot ovat EPDM, silikoni ja FKM/Viton. FDA-yhteensopivia laatuja voidaan valita soveltuviin saniteettisovelluksiin.
Kyllä. ATEX-yhteensopiva toimilaitepaketti on saatavana vaaditun vaara-alueluokituksen mukaan.
