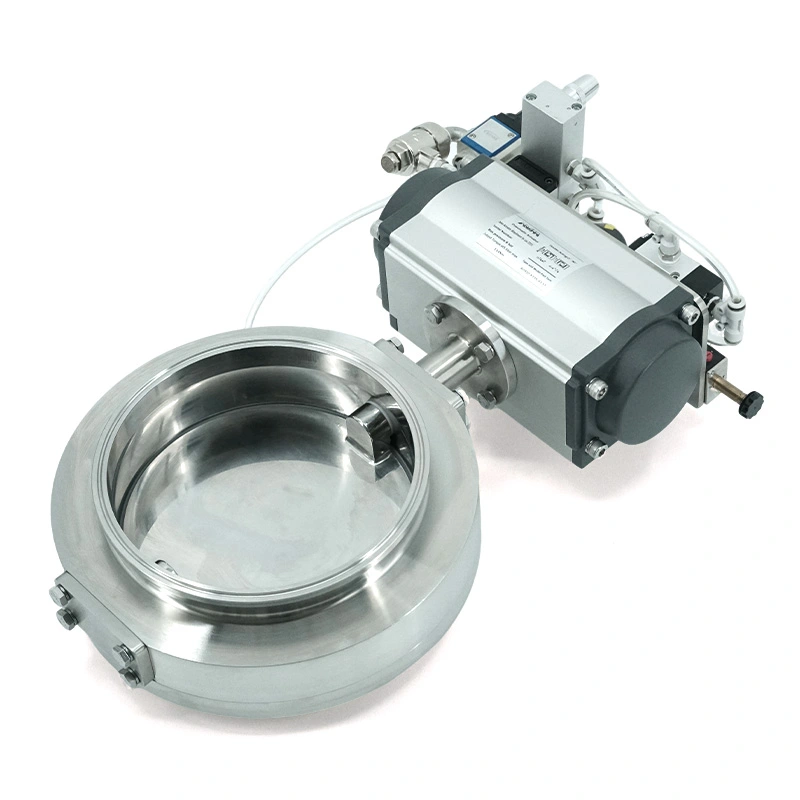

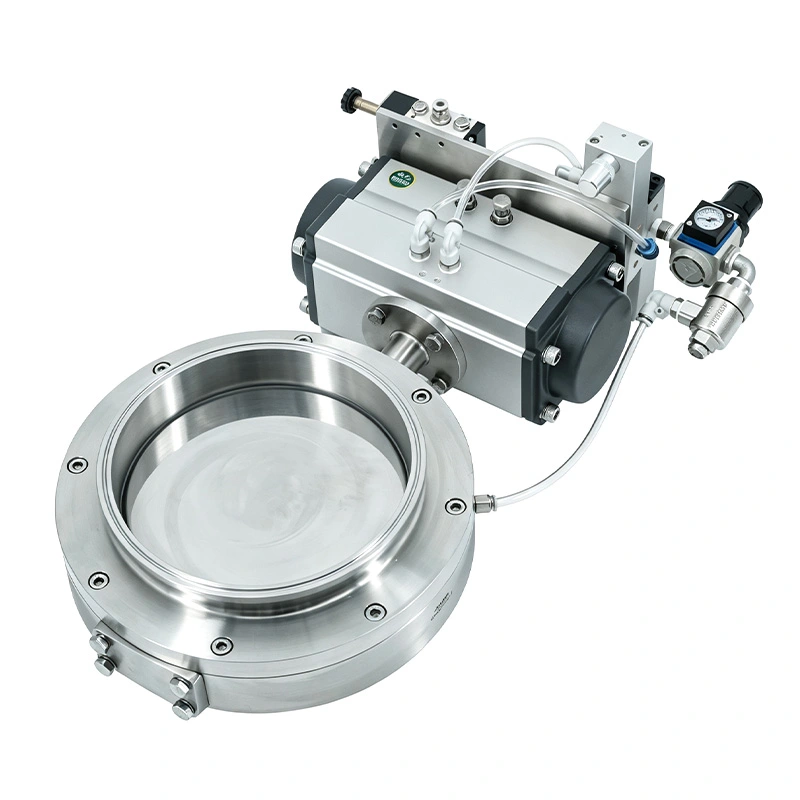

Vaativimpiin hygieenisiin ympäristöihin suunniteltu sanitaarinen eksentrinen läppäventtiili sisäänvedettävällä istuimella tarjoaa tinkimättömän suorituskyvyn. Sen ainutlaatuinen epäkesko muotoilu ja sisäänvedettävä istuinmekanismi vähentävät merkittävästi istukan kuluminen ja käyttömomentti venttiilin koko elinkaaren ajan. Tämä ei takaa vain pidennetyt huoltovälit mutta tarjoaa myös luotettavan, kuplattiiviin sulkemisen monenlaisissa sovelluksissa – lääketeollisuudesta ja bioteknologiasta ruokaan, ravitsemukselliseen, kemialliseen ja edistyneeseen akkumateriaalien käsittelyyn.
Perinteiset läppäventtiilit pitävät levyn ja istukan kosketuksessa pyörimisen aikana. Jauhesovelluksissa toistuva kitka voi vähitellen kuluttaa istuinta, lisätä käyttömomenttia ja muodostaa hiukkasia, jotka voivat vaikuttaa tuotteeseen puhtaus.
AVM erottaa tiivistys- ja liiketoiminnot.
Venttiilin liikkeen aikana ilmatäytteinen istuin vetäytyy sisään, jotta levy voi pyöriä mahdollisimman pienellä kosketuksella. Kerran levy saavuttaa kiinni-asennon, paineilma aktivoi tiivisteen ja luo tarvittavan tiivistyspaineen.
Tämä tekee venttiilistä erityisen sopivan suurtaajuiseen kytkentään ja hiomajauheen käsittelyyn.
Ennen kuin kiekko liikkuu, puhallettava tiiviste tyhjenee ja vetäytyy tiivistepinnasta. Epäkeskolevy sitten pyörii ilman jatkuvaa hankausta istuinta vasten.
Tämä vähentää mekaanista kulumista ja auttaa ylläpitämään vakaata käyttömomenttia toistuvien syklien aikana.
Kun kiekko saavuttaa kiinni-asennon, paineilma täyttää tiivistyskammion. Tiiviste laajenee tasaisesti levyä vasten tiukan esteen luomiseksi.
Terveydenhuollon eksentrinen läppäventtiili sisäänvedettävällä istuimella voi siksi tarjota luotettavan sulkemisen välttäen samalla tarpeetonta tiivistekosketusta jokaisen avaus- ja sulkemisjakson aikana.
Epäkeskolevy ja sisäänvedettävä istukka ovat erityisen arvokkaita automatisoiduilla tuotantolinjoilla, joissa venttiilit voivat toimivat toistuvasti koko päivän.
Levyn ja istuimen välinen kitka on huomattavasti vähäisempi, joten sen käyttöikä voi olla jopa 1–3 miljoonaa kytkentäjaksoa käyttöolosuhteista, tiivistemateriaalista ja huollosta riippuen.
Pienempi käyttövastus voi myös vähentää toimilaitteen vaatimuksia verrattuna perinteiseen kitkapohjaiseen mallit.
Venttiili sopii materiaaleille, kuten jauheille, rakeille ja kiteille, jotka voivat nopeuttaa tavanomaista istukkaa kulumista.
Tyypillisiä sovelluksia ovat:
Käytetään jauheen lataamiseen, purkamiseen ja eristämiseen, kun tuote on suojattu, puhdistettava ja toistettava ovat tärkeitä.
Soveltuu hankaavien kuivien materiaalien käsittelyyn, jossa tiivisteiden kulumisen ja saastumisen minimoiminen on keskeistä.
Hygieeninen ruostumaton teräsrakenne ja sileät tuotteet koskettavat pinnat tukevat saniteettituotantoa ympäristöissä.
Puhallettava istuin tarjoaa luotettavan tiivistyksen sekä tyhjiö- että ylipaineolosuhteissa toimiville linjoille.

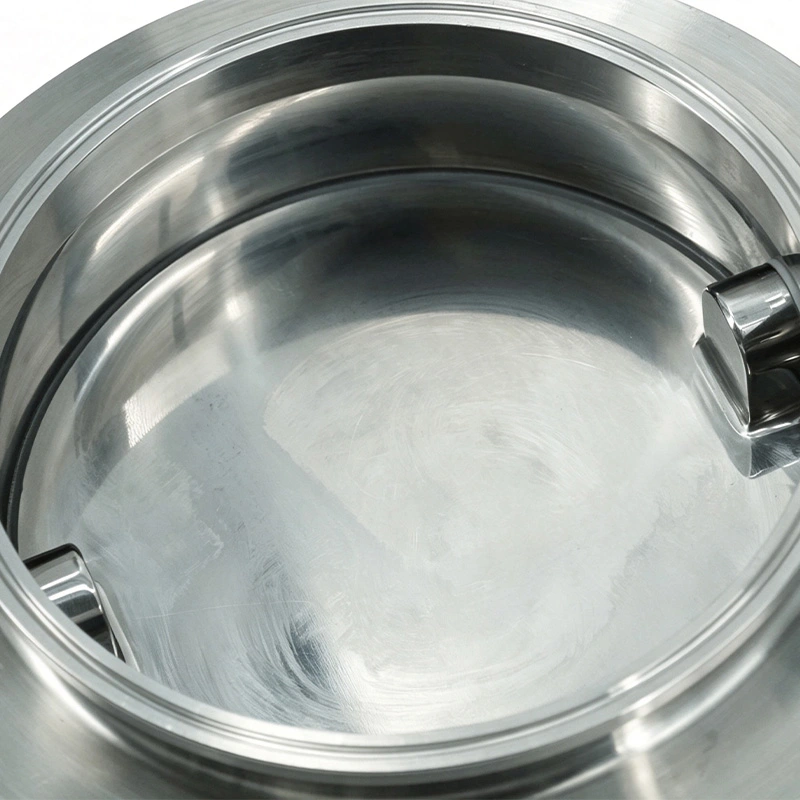

Terveydenhuollon eksentrinen läppäventtiili sisäänvedettävällä istuimella on valmistettu SUS304:stä tai SUS316L:stä, tuotetta koskettavat pinnat saatavilla arvolla Ra <0,4 μm.
Sen vähän retentiokykyinen sisärakenne minimoi alueet, joille jauheet voivat kerääntyä, mikä tukee CIP/SIP-puhdistusta ja kontaminaatioriskien vähentäminen tuotteen vaihdon aikana.
FDA-yhteensopivia tiivistemateriaaleja ja EN 10204 3.1 -materiaalisertifikaatteja on saatavana soveltuville kokoonpanoille.
| Parametri | Erittely |
| Venttiilin tyyppi | Terveellinen eksentrinen läppäventtiili sisäänvedettävällä istuimella |
| Koko | DN50–DN300 |
| Rungon materiaali | SUS304 / SUS316L |
| Puhallettava tiiviste | EPDM, silikoni, FKM/Viton |
| Tuote Yhteystiedot Valmis | Ra <0,4 μm |
| Kontaktiton viimeistely | Ra <0,8 μm |

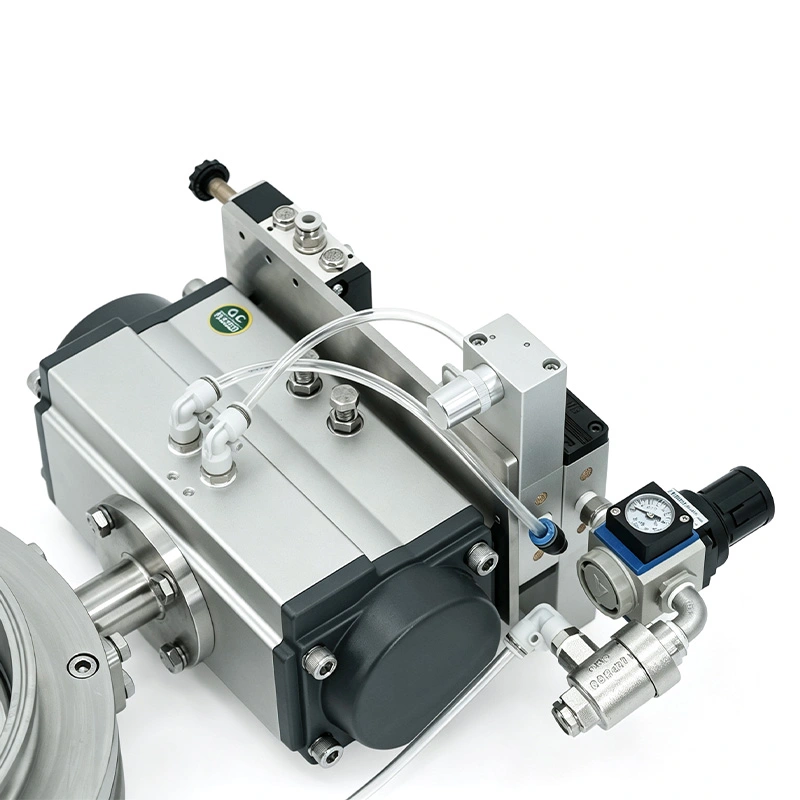

| Toiminta | Pneumaattinen toimilaite |
| Liitännät | Tri-Clamp, laippa, hitsattu |
| Puhdistus | CIP / SIP |
| Räjähdyssuojattu vaihtoehto | ATEX II 2 GD T4 |
| Yhteysstandardit | DIN 11850 -sarja 2, ASME BPE, ISO 1127 -sarja 1, GB/T 17395 |
| Vaatimustenmukaisuusvaihtoehdot | FDA-yhteensopivat tiivisteet, GMP-suuntautunut muotoilu, EN 10204 3.1 |
| Harkinta | AVM sisäänvedettävä istuinventtiili | Perinteinen perhoventtiili |
| Levyn/istuimen kosketus pyörimisen aikana | Peruutettu | Jatkuva yhteydenpito |
| Istuimen kitka | Erittäin matala | Korkeampi |
| Kulutuskestävyys | Erinomainen | Riippuu materiaalista |
| Käyttömomentti | Matala | Suhteellisen korkeampi |
| Usein pyöräily | Hyvin sopii | Istuinten kuluminen voi olla huolenaihe |
| Hiomajauhe | Sopiva | Istuimen valinta on kriittinen |
| Tiivistys | Inflatable seat | Kiinteä istuin |
| Huolto | Vähentynyt istuimen kuluminen | Istuintarkastus voi olla tarpeen useammin |
Lääkevalmistaja tarvitsi saniteettieristysventtiilin jauheensiirtolinjaan, joka toimii tiheällä automaattinen vaihto. Asiakas oli kokenut kasvavan käyttövastuksen perinteisillä läppäventtiileillä koska tiivistyskomponentit kuluivat toistuvien jaksojen aikana.
AVM toimitti epäkeskisen läppäventtiilin sisään vedettävällä puhallettavalla istuimella. Asiakas arvioi erityisesti käyttömomentti, istuimen kuluminen ja tiivisteen vakaus toistuvan käytön jälkeen. Koska tiiviste vetäytyy sisään ennen kiekkoa liikkeen ansiosta venttiili vähensi jatkuvaa hankausta pyöräilyn aikana ja tarjosi tasaisemman toiminnan.
Akkumateriaaliprosessori vaati venttiilin kuivajauheen siirtoon, jossa hankaava materiaali voi kiihtyä tavanomaista istuinten kulumista. Asiakas valitsi sisäänvedettävän istuinkokoonpanon, koska tiiviste ei ollut sitä Levy vetää sitä jatkuvasti käytön aikana.
Asiakkaan palaute keskittyi pienempään huoleen istuimen kulumisesta, vakaasta toiminnasta ja helpommasta pitkällä aikavälillä huolto, erityisesti tuotantolinjalle, jossa avataan ja suljetaan toistuvasti.
AVM:n saniteettiventtiiliratkaisut tukevat sovellettavia 3-A saniteettistandardeja, ISO 9001-, CE- ja FDA-yhteensopivuutta. Riippuen Valitun kokoonpanon mukaan venttiili voidaan toimittaa myös FDA-yhteensopivilla GMP-suuntautuneilla tiivistemateriaaleilla hygieeninen rakenne ja EN 10204 3.1 materiaalidokumentaatio.
ATEX II 2 GD T4 räjähdyssuojattu kokoonpano on saatavana sovellettavia vaarallisten alueiden vaatimuksia varten.
Istuin vetäytyy sisään ennen levyn pyörimistä minimoiden kitkan ja kulumisen. Sitten se täyttyy sulkemisen jälkeen tarjotakseen luotettava tiivistys.
Kyllä. Pienennetty levyn ja istuimen välinen kosketus tekee siitä erityisen sopivan jauheille, rakeille ja kiteille, jotka voivat nopeuttaa perinteisen istuimen kulumista.
Kyllä. Puhallettava tiivistejärjestelmä soveltuu sekä tyhjiö- että ylipaineprosessiolosuhteisiin, kun oikein määritetty.
Kyllä. Saniteettikokoonpano tukee CIP/SIP-puhdistusta valituista materiaaleista ja prosessiolosuhteista riippuen.
EPDM, silikoni ja FKM/Viton ovat saatavilla. FDA-yhteensopivia laatuja voidaan valita soveltuville lääkkeille ja elintarvikesovelluksia.
Kyllä. Terveydenhuollon eksentrinen läppäventtiili, jossa on sisäänvedettävä istuin, toimii pneumaattisella toimilaitteella ja voidaan integroitu automatisoituihin prosessinhallintajärjestelmiin.
