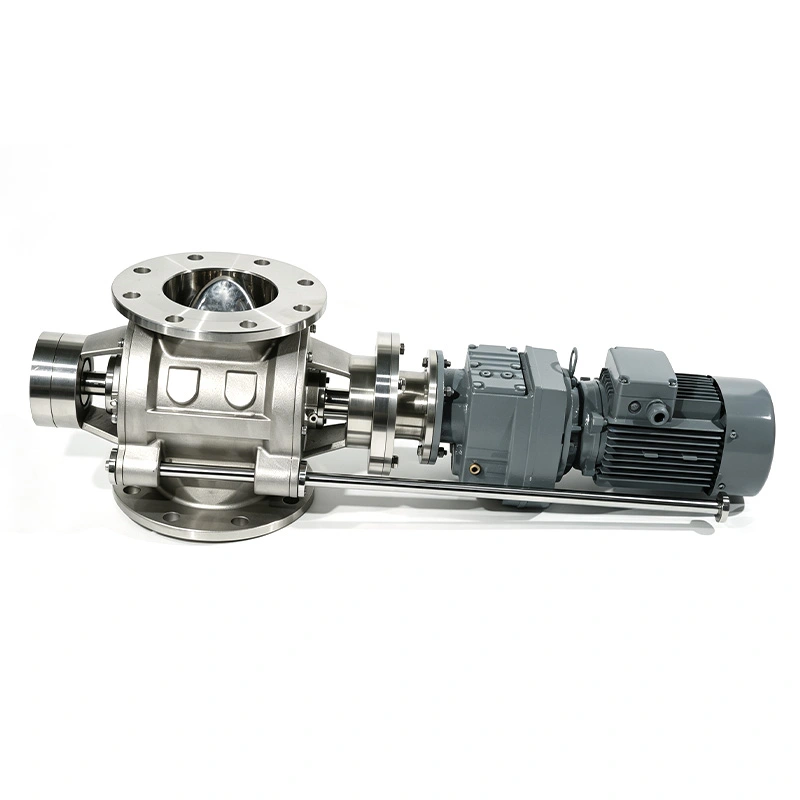

Terveyskäsittelylinjoilla ostajat keskittyvät yleensä puhdistusaikaan, tuotteen saastumisriskiin, syöttötarkkuuteen, tiivistysteho ja huoltoseisokit. AVM Sanitary Quick-Clean Rotary Airlock Valve korjaa nämä vaatimukset työkaluvapaalla pikapuhdistusrakenteella, kiillotetuilla tuotekosketuspinnoilla, nopealla roottorin irrotuksella ja tarkka roottorin kohdistaminen uudelleen asennuksen jälkeen.

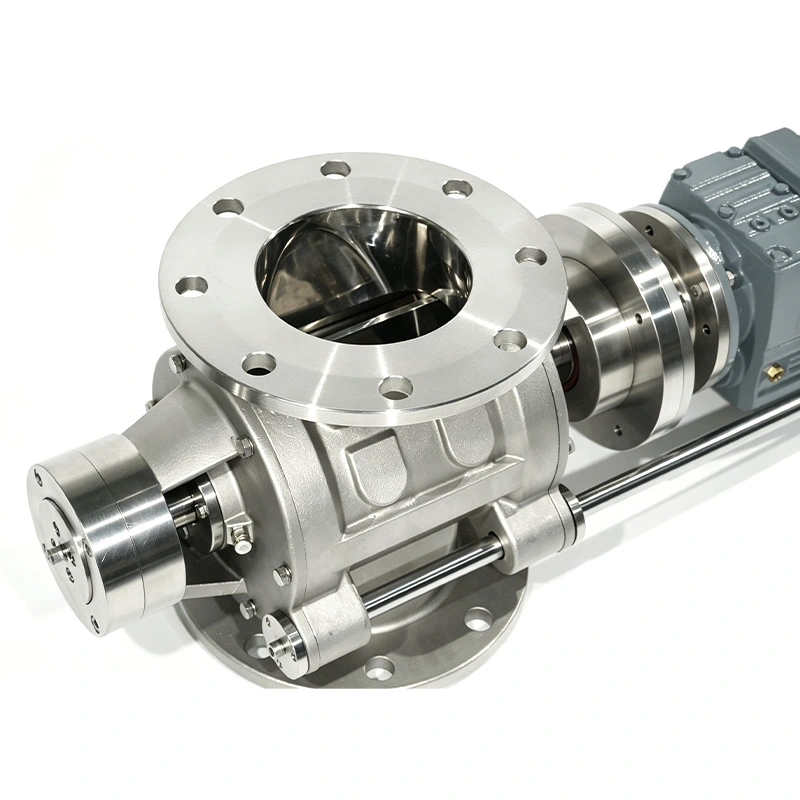

Sanitary Quick-Clean pyörivä ilmalukkoventtiili on suunniteltu nopeaan purkamiseen ja puhdistukseen ilman monimutkaisia työkaluja. Nopeasti avautuvat irrotus- tai pikalukitusmekanismit tarjoavat suoran pääsyn roottoriin ja sisäisiin komponentteihin, auttaa käyttäjiä suorittamaan tarkastuksen ja puhdistuksen vähemmällä seisokkiajalla.
Erillinen asemointijärjestelmä auttaa roottoria ja päätylevyjä palaamaan oikeaan asentoon asennuksen aikana. Tämä vähentää säätötöitä puhdistuksen jälkeen ja auttaa ylläpitämään tasaista toimintakykyä.

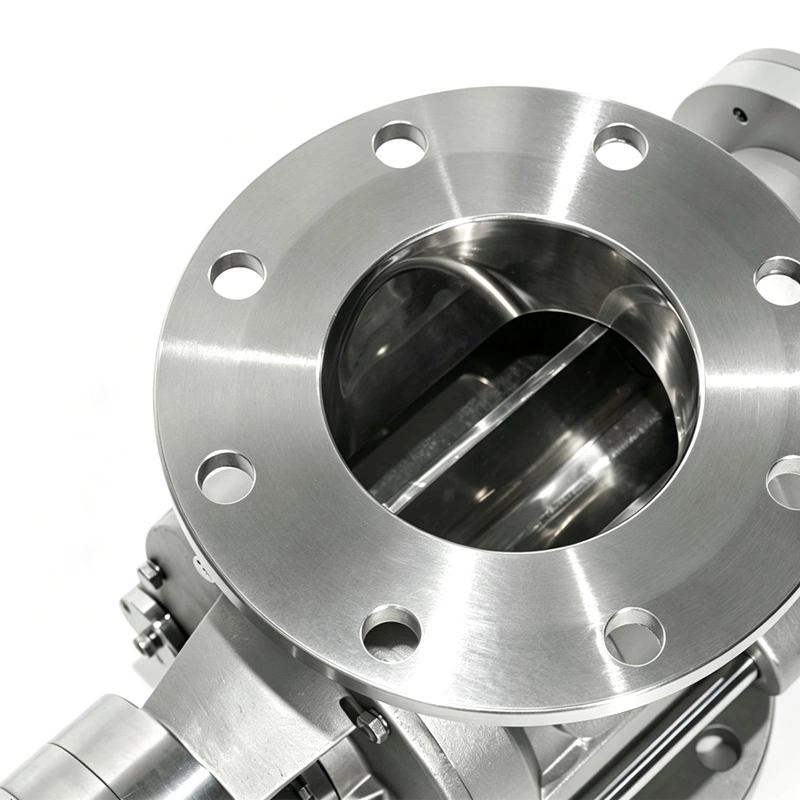

Tuotekontaktipinnat ovat saatavilla kiillotetulla viimeistelyllä Ra < 0,4 μm, mikä auttaa vähentämään materiaalin pysymistä ja yksinkertaistaa puhdistusta. Mediakontaktikomponentit voidaan valmistaa SS304:stä tai SS316L:stä tarpeen mukaan korroosionkestävyys ja prosessiolosuhteet.
Monisiipiinen roottori tarjoaa jatkuvan ja kontrolloidun materiaalin poiston säilyttäen samalla paineen erotuksen ylä- ja alavirran laitteiden välillä. Tämä tekee venttiilistä sopivan sekä ylipaineelle että tyhjiölle pneumaattiset kuljetusjärjestelmät.
Pyörivä kuljetustoiminto siirtää jauheet ja rakeet hellävaraisesti roottoritaskujen läpi. Verrattuna moneen aggressiivisia kuljetusmenetelmiä, tämä auttaa vähentämään hiukkasvaurioita ja pitämään materiaalin yhtenäisemmän ominaisuudet jatkuvan ruokinnan aikana.
Materiaali tulee kiertoventtiiliin tuloaukon kautta ja täyttää roottorin siipien väliset taskut. Kun roottori pyörii, materiaali kuljetetaan ulostuloa kohti ja poistetaan kontrolloidulla nopeudella.
Samalla roottori tarjoaa ilmalukkotoiminnon materiaalin sisääntulon ja kuljetusjärjestelmän välillä. Tämä auttaa ylläpitää paine-eroa, joka tarvitaan pneumaattiseen kuljetukseen ja samalla jatkuva materiaalin syöttö.
Samaa toimintaperiaatetta voidaan käyttää siilojen, suppilojen, säilytysastioiden ja muiden materiaalinkäsittelylaitteiden alla joissa vaaditaan hallittua purkausta ja luotettavaa virtausta.
Roottori ja sisäiset komponentit voidaan irrottaa ilman tavanomaisia työkaluja, jolloin käyttäjät pääsevät käsiksi tuotteen kosketusalueet suoraan puhdistusta ja tarkastusta varten.
Puhdistuksen jälkeen paikannusjärjestelmä auttaa roottorin ja päätylevyn tarkassa kohdistamisessa. Tämä auttaa vähentämään kokoamisaika ja minimoi väärän sijoituksen riskin.
Nopean purkamisen, helpon puhdistuksen ja yksinkertaistetun uudelleenkokoonpanon yhdistelmä mahdollistaa huoltotiimien palauttamisen venttiili huolletaan nopeammin, mikä on erityisen tärkeää tuotantolinjoille, jotka vaativat usein puhdistusta.
Soveltuu yleisille jauheille ja rakeille, jotka vaativat luotettavaa syöttöä ja poistoa.
Tarjoaa lisäsäätömahdollisuuksia sovelluksiin, joissa on erilaiset materiaalivirtausominaisuudet ja -kapasiteetti vaatimukset.
Suunniteltu sovelluksiin, joissa tarvitaan sujuvampaa materiaalinkäsittelyä ja parempia taskujen täyttöominaisuuksia.
Soveltuu hienojakoisiin jauheisiin ja sovelluksiin, joissa pienempi materiaalinpidätys tai kontrolloitu taskutilavuus on tärkeää.
Roottorikokoonpanot voidaan valita materiaaliominaisuuksien, vaaditun suorituskyvyn ja prosessiolosuhteiden mukaan.
AVM tarjoaa erilaisia materiaaleja ja tiivistyskokoonpanoja, jotka vastaavat hygieniakäsittelyn vaatimuksia.
Tuotekosketusrunko voidaan valmistaa SS316L:stä tai SS304:stä, kun taas tuotetta koskemattomissa komponenteissa voidaan käyttää SS304. Valinnaisia roottorin vuorauksia ovat nailon, keraaminen ja PTFE.
Saatavilla olevia tiivistemateriaaleja ovat Viton (FKM), EPDM, PTFE ja silikoni. Saatavilla on FDA-yhteensopivia tiivistysvaihtoehtoja soveltuviin elintarvike- ja lääkesovelluksiin.
Venttiili voidaan asentaa siilojen ja suppilojen alle tärkkelyksen, maitojauheen, kahvijauheen, sokeria ja muita elintarvikkeiden ainesosia. Sen saniteettirakenne ja nopeasti puhdistettava muotoilu tukevat jatkuvaa siivousta vaatimukset.
AVM Sanitary Quick-Clean -kiertoilmalukkoventtiiliä voidaan käyttää API:iden, apuaineiden ja jauheiden siirtämiseen lääketuotanto. Kiillotetut tuotetta koskettavat pinnat ja työkaluton puhdistusrakenne auttavat vähentämään materiaalia säilyttämis- ja ristikontaminaation riskit.
Venttiili mahdollistaa kontrolloidun pigmenttien, lisäaineiden, katalyyttien ja erikoisjauheiden syöttämisen, kun ne ovat stabiileja purkaus, tuotteen puhtaus ja luotettava tiivistys ovat tärkeitä.
Pyörivä venttiili toimii ilmasulkuna sekä ylipaine- että tyhjiökuljetuksissa. Se tarjoaa jatkuvaa materiaalin syöttö ja samalla ylläpitää paine-eroa, jota tarvitaan vakaaseen pneumaattiseen kuljetukseen.
Siilojen, suppilojen tai säilytysastioiden alle asennettu venttiili takaa tasaisen jauheen ja rakeisen materiaalin poiston sekoitus- ja pakkausprosesseihin, mikä auttaa parantamaan erän toistettavuutta.
Sanitary Quick-Clean -kiertoilmalukkoventtiiliä voidaan käyttää grafiittijauheiden, johtavien lisäaineiden, katodimateriaalit, anodimateriaalit ja muut hienot akkumateriaalit. SS-rakenne, valvottu tyhjennys ja Tiivistyskyky tukee puhdasta ja vakaata materiaalin siirtoa.
| Erittely | Yksityiskohdat |
| Koko | 6"–100" / DN150–DN300 |
| Työpaine | -0,1 MPa - +0,15 MPa |
| Maksimipaine | Jopa 1,5 bar |
| Roottorisiipi | 6-12 terää |
| Roottorityypit | Suora, säädettävä, kierre-/sädetasku, alennettu tilavuus/matala tasku |
| Roottorin vuoraus | Nylon, keraaminen, PTFE |
| Käyttölämpötila | -20°C - +150°C tiivistemateriaalista riippuen |

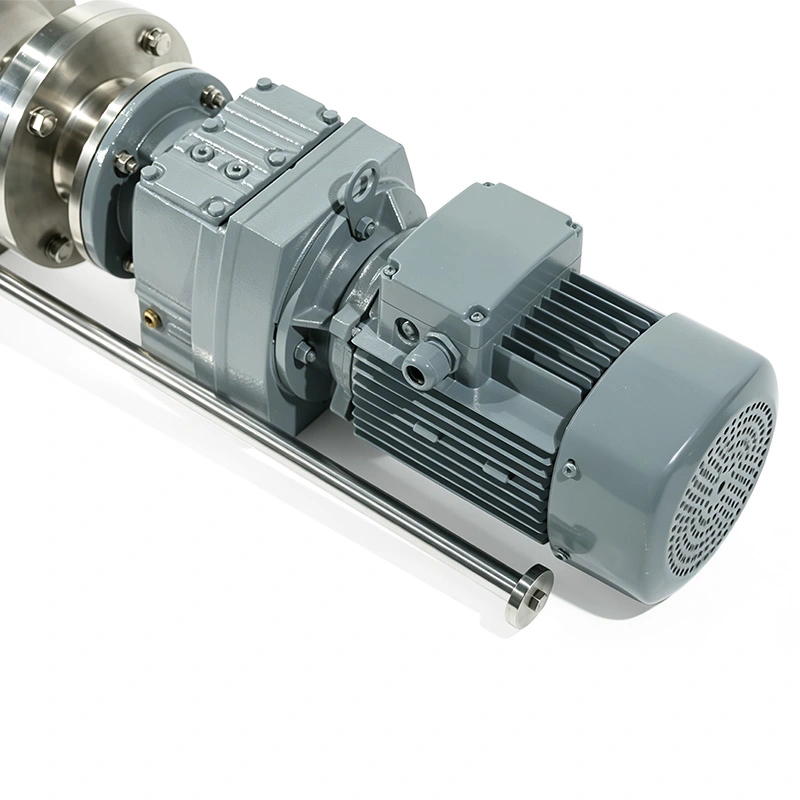

| Aktivointi | Vakiovaihdemoottori / räjähdyssuojattu moottori |
| Tuote-yhteystiedot | SS316L / SS304 |
| Ei-tuotekontaktimateriaali | SS304 |
| Vakiotiivistys | Epätiivis sulku |
| Tiivistevaihtoehdot | FKM, EPDM, PTFE, silikoni |
| Tuote Yhteystiedot Valmis | Ra < 0,4 μm |
| Yhteys | Laippa |
| Yhteysstandardit | ANSI Class 150, DIN PN10, JIS 10K, HG20592, GB PN10 |
| Keskeinen huomio | AVM Sanitary Quick-Clean pyörivä ilmalukko | Normaali pyörivä ilmalukko |
| Puhdistus | Nopea purkaminen ilman työkaluja | Yleensä vaatii enemmän purkamista |
| Tuotteen yhteystiedot | Kiillotetut saniteettipinnat | Riippuu suunnittelusta |
| Roottori pääsy | Nopea poisto | Yleensä enemmän huoltovaiheita |
| Kokoaminen | Paikannusjärjestelmä auttaa suuntaamisessa | Manuaalinen kohdistus saattaa olla tarpeen |
| Materiaalit | SS304 / SS316L vaihtoehdot | Materiaalivaihtoehdot vaihtelevat |
| Tiivisteet | FDA-yhteensopivia vaihtoehtoja saatavilla | Riippuu kokoonpanosta |
| Sovellus | Elintarvikkeet, lääkkeet, meijerituotteet, biotekniikka, hienokemikaalit | Yleinen irtotavaran käsittely |
Lääkekäsittelyn asiakas tarvitsi pyörivän ilmalukon, jota voitiin avata usein puhdistusta varten ilman pitkiä huoltotoimenpiteitä. Asiakas valitsi AVM-pikapuhdistusmallin, koska roottori oli irrotettavissa ilman perinteisiä työkaluja. Puhdistuksen jälkeen paikannusjärjestelmä auttoi yksinkertaistamaan roottorin uudelleenkohdistamista ja vähentämään kokoonpanotyöt.
Eräs elintarvikejalostusasiakas käytti jauheen säilytyssuppilon alla olevaa pyörivää venttiiliä ainesosien jatkuvaan syöttämiseen. Asiakas keskittyi hygieenisiin pintoihin ja vakaaseen poistoon. Ra < 0,4 μm tuotekosketusviimeistely ja kiillotettu ruostumattomasta teräksestä valmistettu rakenne auttoi täyttämään asiakkaan puhdistusvaatimukset säilyttäen samalla johdonmukaisuuden materiaalivirtaa.
Asiakas integroi pyörivän ilmalukon pneumaattiseen kuljetuslinjaan, jossa on vakaa syöttö ja paineeristys olivat tärkeitä. Venttiili tarjosi jatkuvan materiaalin poiston säilyttäen samalla vaaditun paine-eron suppilon ja kuljetusputkiston välillä, mikä auttaa asiakasta saavuttamaan vakaamman kuljetussuorituskyvyn.
AVM:llä on useita kansainvälisiä sertifikaatteja ja vaatimustenmukaisuuspätevyyksiä, mukaan lukien 3-A Sanitary Standards, ISO 9001, CE ja FDA noudattavat. Nämä sertifikaatit tukevat AVM:n sitoutumista hygieeniseen suunnitteluun ja tasaiseen laatuun valvoa ja luotettavaa valmistusta elintarvikkeiden, lääkkeiden, meijerituotteiden, bioteknologian ja muun saniteettikäsittelyn alalla sovelluksia.
Sanitary Quick-Clean pyörivä ilmalukkoventtiili on suunniteltu tukemaan GMP-yhteensopivia valmistusympäristöjä, kiillotetut tuotetta koskettavat pinnat, saniteettirakenne ruostumattomasta teräksestä ja FDA-yhteensopivat tiivistysvaihtoehdot soveltuville sovelluksille.
Asiakkaille, jotka ostavat saniteettipyöriviä ilmalukkoventtiilejä, AVM tarjoaa sertifioinnin ja materiaalidokumentaation projektin vaatimusten mukaisesti auttamalla tukemaan laatuauditointeja, laitteiden validointia ja hygieniaprosessia noudattamista.
Se soveltuu elintarvikkeille ja juomille, lääkkeille, meijeriteollisuudelle, bioteknologialle, hienokemikaali- ja litiumakuille sovelluksissa sekä pneumaattisissa kuljetus- ja irtotavarankäsittelyjärjestelmissä.
Kyllä. AVM tarjoaa erilaisia roottorikokoonpanoja, mukaan lukien suora siipi, säädettävä siipi, kierteinen/sädetasku ja pienemmät/matalat taskumallit. Valinta voidaan tehdä materiaalin ominaisuuksien, tarvittavan kapasiteetin ja ruokintaolosuhteet.
Tuotekontaktikomponentteja on saatavana malleissa SS304 ja SS316L. Erilaiset roottorin vuorausvaihtoehdot, mukaan lukien nailon, Keramiikka ja PTFE ovat saatavilla myös erityisiin materiaalinkäsittelyvaatimuksiin.
Saatavilla olevat vaihtoehdot ovat FKM (Viton), EPDM, PTFE ja silikoni. FDA-yhteensopivia tiivistemateriaaleja voidaan valita soveltuvia hygieniakäsittelysovelluksia.
Kyllä. Pikapuhdistusrakenne mahdollistaa roottorin ja sisäosien nopean irrotuksen ilman tavanomaista työkaluja. Tämä helpottaa puhdistusta, tarkastusta ja huoltoa.
Kyllä. Pyörivää ilmalukkoa voidaan käyttää sekä ylipaine- että tyhjöpneumaattisissa kuljetusjärjestelmissä, jatkuva materiaalinsyöttö ja samalla ylläpitää paineeristystä.
Venttiili sopii jauheille, rakeille, hiutaleille ja muille bulkkikiintoaineille, mukaan lukien tärkkelys, maitojauhe, kahvi jauhe, sokeri, farmaseuttiset jauheet, pigmentit, lisäaineet, grafiitti ja akkumateriaalit.
Vakiokäyttölämpötila-alue on -20°C - +150°C riippuen valitusta tiivistemateriaalista ja todellisesta prosessiolosuhteet.
