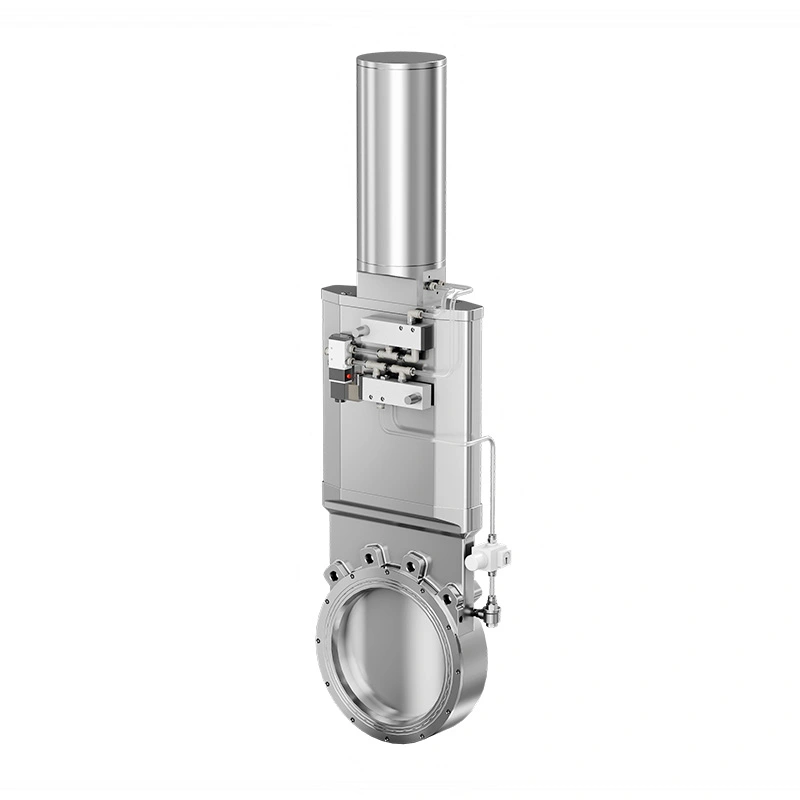

AVM-puhallettava veitsiluukkuventtiili jauheen ja irtomateriaalin käsittelyyn on kehitetty jauhe- ja irtotavaraprosesseihin, joissa materiaalia kertyy, tiivistyksen luotettavuus ja hygieeninen toiminta on otettava huomioon yhdessä. Lineaarinen portti voi mennä läpi kerääntynyt jauhe tai kuitumateriaali sulkemisen aikana, kun taas puhallettava tiiviste-elementti pysyy sisään vedettynä portin liike kitkan ja kulumisen vähentämiseksi.
Kun portti on saavuttanut kiinni-asennon, tiiviste-elementti paineistetaan muodostamaan tiukka este portin ympärille. Tämä rakenne sopii farmaseuttisille jauheille, elintarvikkeiden ainesosille, hienokemikaaleille, akkumateriaaleille ja muille irtotavaraa, joka vaatii hallittua eristystä ja vähentää pölyvuotoa.
AVM toimittaa saniteettiventtiilikokoonpanot käyttämällä SS316L-tuotekontaktimateriaaleja, FDA-yhteensopivia tiivistysvaihtoehtoja ja liitäntästandardit eri prosessiasetteluille. Venttiili voidaan myös konfiguroida materiaalin mukaan sovelluksen ominaisuudet, käyttölämpötila, paine ja puhdistusvaatimukset.
Toisin kuin materiaaliradan poikki pyörivä perhoskiekko, portti liikkuu lineaarisesti tuotevirran läpi. Teroitettu alareuna voi kulkea jauheiden, agglomeraattien, kuitujen ja muiden bulkkimateriaalien läpi, jotka voivat kerätä venttiilin yläpuolella.
Kun portti avataan kokonaan, se vetäytyy päävirtauskanavasta. Tämä luo suhteellisen esteettömän aukon painovoimapurkaus ja jauheen siirto, mikä auttaa rajoittamaan lisävastusta materiaalin siirron aikana.
Portti sulkeutuu tiivistystoiminnasta riippumatta. Materiaalieristys valmistuu ensin, jonka jälkeen puhallettava tiiviste aktivoituu portin ympärillä. Tämä sekvenssi erottaa portin mekaanisen liikkeen tiivistämisestä prosessi.
Ennen kuin portti liikkuu, puhallettavasta tiivisteelementistä vapautuu paineilmaa. Tiiviste vetäytyy poispäin portin pinta, mikä vähentää suoraa kosketusta avaamisen ja sulkemisen aikana.
Kun portti saavuttaa kiinni-asennon, paineilma johdetaan tiivistyskammioon. Tiiviste laajenee portin ympärille tarvittavan eristysesteen luomiseksi.
Koska tiiviste-elementti ei pysy jatkuvasti puristettuna liikkuvaa porttia vasten, kitkaa portin aikana matkustaminen vähenee. Tämä voi auttaa rajoittamaan toistuvan käytön ja jauhehiukkasten aiheuttamaa hankausta.
Tuotekontaktikomponentit ovat saatavilla ruostumattomasta teräksestä SS316L, SS304 on saatavana valittuihin kosketuksettomiin komponentit. Materiaalikokoonpano sopii hygieenisiin jauheenkäsittelyympäristöihin.
Sisäinen rakenne on suunniteltu vähentämään tarpeetonta materiaalin pidättymistä virtauskanavan ja tiivistysalueen ympärillä. Tämä helpottaa rutiinipuhdistusta ja -tarkastusta, erityisesti kun venttiiliä käytetään tuotantoerien välillä.
FKM on saatavana vakiotiivistemateriaalina FDA 21 CFR 177.2600 -yhteensopivilla lisävarusteilla. Silikoni ja EPDM tiivisteet voidaan valita myös tuotteen ominaisuuksien, lämpötilan ja puhdistusolosuhteiden mukaan.
Venttiiliä voidaan harkita vapaasti virtaaville jauheille sekä materiaaleille, joilla on taipumus agglomeroitua, silloittaa tai kerääntyy lähelle eristyspistettä. Sovelluksen soveltuvuus tulee vahvistaa hiukkaskoon mukaan, kosteus, bulkkitiheys, hankauskyky ja virtauskäyttäytyminen.
Vakiokäyttöpainealue on -0,1 MPa - +0,5 MPa. Venttiiliä voidaan siksi käyttää valitussa tyhjiössä, painovoimapurkaus ja matalapaineiset jauheen siirtojärjestelmät, kun koko prosessikokoonpano on sopiva.
Normaali käyttölämpötila-alue on -20°C - +150°C. Sinettien valinnan tulee sovittaa todelliseen prosessiin lämpötila ja puhdistusolosuhteet luotettavan toiminnan ylläpitämiseksi.
Jauhe- ja irtomateriaalien käsittelyyn tarkoitettu hygieeninen puhallettava veitsiläppäventtiili voidaan asentaa jauheen poistoaukkoon, suppiloliitäntöihin, varastosäiliön ulostuloihin, kuljetuslinjoihin, ruokintalaitteet ja välisiirtopisteet. Se on erityisen hyödyllinen silloin, kun eristyspiste voi kokea materiaalin kertymistä ja missä perinteiset liukuvat tiivisteet voivat altistua liialliselle hankaukselle.
Farmaseuttisissa järjestelmissä tyypillisiä käyttökohteita ovat API- ja apuainepurkaus, sisäinen jauheen siirto, tabletti ja kapselin tuotanto ja välimateriaalien eristäminen. Elintarvikesovellukset voivat sisältää jauhoja, tärkkelystä, sokeria, mausteita ja maitojauheita. Akku- ja kemialliset prosessit voivat käyttää venttiiliä valitulle katodille, anodille, pigmenttien, lisäaineiden ja hienon jauheen käsittelytoiminnot.
| Parametri | Erittely |
| Venttiilin tyyppi | Terveys puhallettava veitsi porttiventtiili |
| Venttiilin koko | 4"–10" (DN100–DN250) |
| Työpaine | -0,1 MPa - +0,5 MPa |
| Ilmansyöttöpaine | 0,6 MPa |
| Käyttölämpötila | -20°C - +150°C |
| Tuotteen kontaktimateriaali | SS316L / SS304 |
| Kontaktiton materiaali | SS304 |
| Vakiotiiviste | FKM, FDA 21 CFR 177.2600 -yhteensopiva |
| Valinnaiset tiivisteet | Silikoni, EPDM |
| Toiminta | Manuaalinen |
| Yhteystyyppi | Vohveli |
| Yhteysstandardit | HG20592, DIN PN10, 3A, GB PN10, JIS 10K |
Arvioi ennen valintaa, onko materiaali vapaasti valuva, yhtenäinen, kuitumainen, hankaava tai altis taajama. Veitsenteräinen portti on erityisen tärkeä silloin, kun materiaalin kerääntyminen voi häiritä tavanomaista eristysventtiilit.
Tiiviste tulee valita tuotteen koostumuksen, puhdistusaineiden, käyttölämpötilan ja tarpeen mukaan hygieniataso. FKM-, silikoni- ja EPDM-kokoonpanot ovat saatavilla erilaisiin prosessiolosuhteisiin.
Kiekkotyylinen runko voidaan sovittaa soveltuviin putkistokokoonpanoihin käyttämällä HG20592, DIN PN10, 3A, GB PN10 tai JIS 10K standardit. Lopullinen liitäntä tulee vahvistaa olemassa olevaa putkistoa ja laiteliitäntää vasten.
Rutiinihuollon tulee keskittyä portin pintaan, puhallettavaan tiivisteeseen, ilmapiiriin ja tuotteen kosketusalueisiin. Käyttäjien tulee tarkastaa tiiviste muodonmuutosten, halkeilujen tai elastisuuden menettämisen varalta ja tarkistaa, liikkuuko portti sujuvasti koko iskun läpi.
Tahmeiden, hankaavien tai hienojen jauheiden käsittelyn jälkeen puhdistustiheys on määritettävä materiaalin mukaan ominaisuudet ja tuotantovaatimukset. Jos tiivistyspaine on epänormaali, ilmavuoto tai lisääntynyt portin vastus on havaittu, tiivisteelementti ja pneumaattinen piiri on tarkastettava ennen käytön jatkamista.
Lääkevalmistaja vaati eristysventtiiliä jauheen poistokohdan alapuolelle, missä materiaali voisi kertyy tuotannon aikana. Asiakas oli huolissaan tavanomaisten tiivistekomponenttien altistumisesta toistuva kosketus liikkuvaan porttiin.
AVM:n hygieeninen puhallettava veitsiluukkuventtiili konfiguroitiin sovellusta varten. Sinetti vetäytyi ennen porttia liikettä, kun taas veitsen terä kulki kertyneen jauheen läpi sulkemisen aikana. Asiakas ilmoitti sujuvammin toiminta ja vakaampi eristys toistuvien purkausjaksojen aikana.
Akkumateriaaliprosessori vaati jauheen kuljetuslinjan eristämisen ja samalla rajoittaen materiaalivuotoja tiivistysalue. Puhallettava tiivistekokoonpano valittiin, koska tiiviste-elementti pysyi erillään portti liikkeen aikana.
Asennuksen jälkeen asiakas keskittyi esteettömään virtausreittiin normaalin siirron aikana ja vakaaseen tiivistykseen suorituskyky toistuvien avaamis- ja sulkemistoimintojen jälkeen.
AVM:n hygieeninen puhallettava veitsiluukku jauheen ja irtotavaran käsittelyyn voidaan konfiguroida hygieenisiä käsittelyvaatimuksia varten käyttämällä SS316L-tuotekontaktia materiaalit ja FDA-yhteensopivat tiivistemateriaalit. Tuotevalikoimaa tukee ISO 9001- ja CE-sertifikaatti FDA-yhteensopivia materiaalivaihtoehtoja soveltuviin farmaseuttisiin ja elintarviketeollisuuden sovelluksiin.
Materiaalitodistukset, sinettidokumentaatio ja tekniset tiedot voidaan toimittaa projektin mukaan vaatimukset laitteiden valinnan, laaduntarkastuksen ja validointitoimien tukemiseksi.
Se soveltuu jauheille, rakeille, agglomeroiduille materiaaleille, kuiduille ja valituille bulkkikiintoaineille. Lopullinen valinta tulee ottaa huomioon hiukkasten ominaisuudet, kosteus, hankauskyky ja virtauskäyttäytyminen.
Tiivistyselementti vetäytyy sisään ennen kuin portti liikkuu ja täyttyy, kun portti saavuttaa kiinni-asennon. Tämä vähentää kitkaa portin liikkeen aikana ja tarjoaa eristyksen sulkemisen jälkeen.
Kyllä. Lineaarinen veitsiportti on suunniteltu kulkemaan kerääntyneiden jauheiden ja tiettyjen agglomeroitujen tai kuitujen läpi materiaaleja sulkemisen aikana.
Kyllä. SS316L tuotekontaktirakenne, saniteettipinnat ja FDA-yhteensopivat tiivistysvaihtoehdot tekevät siitä sopivan soveltuvat farmaseuttiset jauheen käsittelyjärjestelmät.
FKM on vakiovaruste, ja saatavilla on FDA 21 CFR 177.2600 -yhteensopivia laatuja. Silikoni ja EPDM voivat myös olla valitaan prosessivaatimusten mukaan.
Vakiokäyttöpaine on -0,1 MPa - +0,5 MPa, käyttölämpötila -20°C - +150°C. Todelliset rajat riippuvat valitusta tiivistemateriaalista ja prosessiolosuhteista.
